网硕互联帮助中心一、SST 交流侧测温痛点固态变压器交流侧包含中压进线断路器、三相交流母排搭接点、电缆端子、功率单元交流进线接头、柜内隔离开关触头，工况特点：
二、标准主流方案：ATC600-C + ATE400 无源无线测温（SST 交流侧标配）
1. 成套设备清单

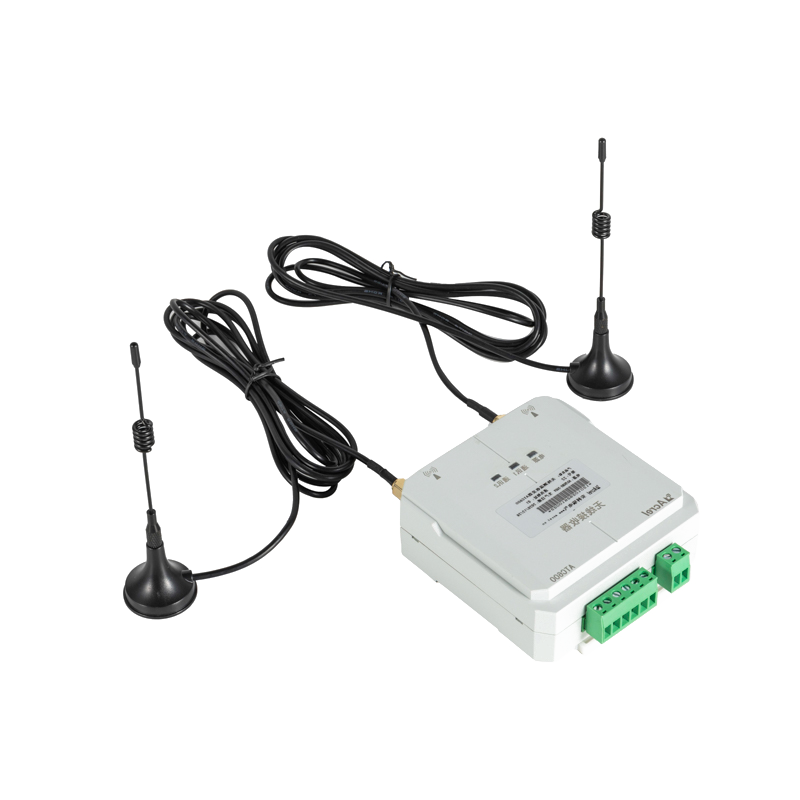

ATC600-C收发器
| 设备 | 型号 | 作用 | 关键参数 |
| 无线测温收发主机 | ATC600-C | 汇聚所有传感器温度，报警、上传后台 | AC85~256V/DC100~300V供电，单台最大240点，RS485/以太网，2路继电器超温告警输出，功耗<2W |

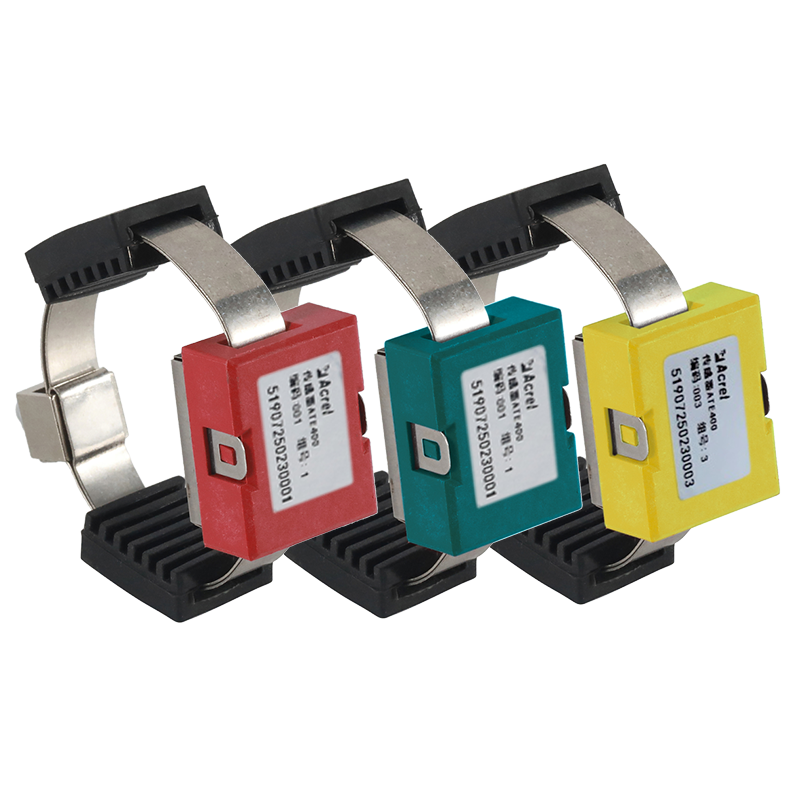

| CT取电无源传感器 | ATE400 | 安装交流侧母排、触头、电缆接头 | CT感应取电，回路电流≥5A自启动，无需电池；测温-50~125℃，精度±1℃；470MHz无线，空旷150m传输；合金卡扣抱箍安装，适配30~120mm铜排 |
2. 测温点位布置（SST 交流侧标准布点）
单台 SST 交流侧常规配置：1 台 ATC600-C + 12~24 只 ATE400，点位可按需扩展。
3. 方案核心优势（适配 SST 高频电磁环境）
三、高电压 / 强干扰升级方案：ATC900 荧光光纤测温（中高压 SST 交流绕组 / 母线首选）
若 SST 交流侧为10kV 及以上中高压、绕组内部、超高电磁干扰场景，无线存在信号遮挡，选用光纤测温：
ATC900光纤测温主机
四、低压小容量 SST 简化方案：ARTM-Pn 无线测温
0.4kV 低压侧小型固态变压器、柜内点位≤18 点场景：
- 采集主机：ARTM-P9（单台最多接收 18 路传感器，就地液晶显示温度）
- 传感器：ATE100M（磁吸式）/ATE200（表带式）电池供电，5 年寿命；
- 适用：低压交流母线、小型断路器，预算有限、点位少场景。
五、系统架构与后台功能
- 24h 温度历史曲线、温升趋势分析；
- 超温声光告警、短信 / 平台推送报警；
- 温升数据导出、设备热状态寿命评估；
- 与 SST 变流器、弧光保护、绝缘监测联动，过热联动降功率 / 分闸。
- 就地：ATP007/ATP010 触摸显示屏，柜内嵌入式安装，实时查看三相温度曲线；
- 远程：AcrelEMS 能源管理平台，实现：
六、两种方案选型对照表
| 对比项 | ATC600-C+ATE400无源无线（标准方案） | ATC900荧光光纤（高压升级方案） |
| 供电方式 | 母线CT感应无源 | 纯光学无源，无电接触 |
| 绝缘等级 | 低压/中压接点试用 | 10kV及以上高压绕组/母线 |
| 抗干扰 | 优秀，规避普通变频干扰 | 顶级，SST SiC高频强磁无漂移 |
| 安装难度 | 简单，卡扣带电加装 | 中等，需敷设光伏，绕组需预埋探头 |
| 测温精度 | ±1℃ | ±0.5℃ |
| 成本 | 性价比高，主流标配 | 造价偏高，高压特种场景选用 |
| 典型应用 | 0.4~10kV SST交流贵触头、母排、电缆头 | 10kV以上SST高频变压器交流绕组、封闭高压母线 |
