引言：为什么需要这份教程？

在现代汽车电子开发中，应用软件（SW-C）与底层总线通信的解耦、数据流的端到端（E2E）安全防护以及异构平台之间的数据一致性，是基础软件架构师必须解决的核心工程挑战。 传统的 AUTOSAR 信号打包方案（基于 COM 信号矩阵直接拼装 IPDU）在面对复杂结构化数据类型以及**多层级级联安全校验（如 E2E）**时，显得笨重且高耦合。

AUTOSAR 引入了 Transformer 机制（数据转换子系统），而 COM Based Transformer（简称 ComXf） 正是其中针对静态、固定通信矩阵总线设计的核心组件。

本教程面向已经了解 AUTOSAR CP 通信栈基础概念（如 COM, RTE, PduR, Signal, SignalGroup）的工程师与架构师，旨在从底层设计原理、工程价值、时序链路、配置模型以及级联架构等维度，深入剖析 ComXf 的运行机制，并澄清常见的工程误区，帮助读者在实际项目中落地。

1. ComXf 是什么：架构层面的深度定位

1.1 核心定义与全称

ComXf 的全称为 COM Based Transformer（基于 COM 的数据转换器）。 根据 AUTOSAR 规范，它属于基础软件（BSW）层中的通信服务簇（Communication Services）。在整个数据转换器（Transformer, Xfrm）子系统中，ComXf 充当 SERIALIZER（序列化器） 的具体实现组件。

1.2 通信栈中的层级位置与寄生性

在 AUTOSAR 架构中，ComXf 并不是一个独立的、具有物理调度或外设操作权限的模块。它在本质上是一个寄生在 RTE 通信过程中的“数据变换逻辑库”。

• 向上：直接面向 RTE。当应用层软件组件（SW-C）调用 Rte_Write 或 Rte_Send 写入强类型的数据元素（Data Element）时，RTE 在其内部拦截此调用，并启动对应的 Transformer 转换链。
• 向下：对接 COM 模块。转换后的扁平化字节流最终通过 COM 模块专门提供的**直接数组访问接口（ArrayAccess API，如 Com_SendSignalGroupArray）**写入底层的 IPDU。
• 为什么说是“寄生性”的？ ComXf 没有任何后台周期性任务（MainFunction）、中断回调、定时发送和接收重试机制。它只是提供无状态（Stateless）的序列化（ComXf_<transformerId>）与反序列化（ComXf_Inv_<transformerId>）C 语言接口，完全由 RTE 作为被动机制来同步调用。

1.3 核心处理的数据级别

ComXf 处理的核心对象是 dataElement（数据元素） 与 ISignalGroup（信号组） 之间的转换映射。

• 应用层发送的是：强类型、非线性的 C 语言变量或复杂结构体（VariableDataPrototype 或 SenderReceiverInterface 中的一个特定 dataElement）。
• ComXf 输出的是：扁平的、连续的 Byte Array（一维 uint8 数组），该数组与 COM 模块中配置的 ISignalGroup 物理位域（Bit Layout）一一对应。
• ComXf 不负责 单个独立 ISignal 的序列化，也不负责整个 I-PDU 帧的发送。

2. 为什么需要 ComXf：解决的工程痛点与架构优势

2.1 传统“应用层手写打包 / 直接转数组”的四大致命工程痛点

在没有 ComXf 以前，应用层 SW-C 传输结构体（Struct）时经常采用临时方案，这在实际工程中带来了极高的隐患：

2.2 引入 ComXf 后的架构优势

3. ComXf 在通信链路中的位置：数据流与控制流分析

为了让大家清晰地看到 ComXf 扮演的角色，我们将发送和接收两条链路拆解为“文字时序图”，并明确界定“触发”与“执行”的区别。

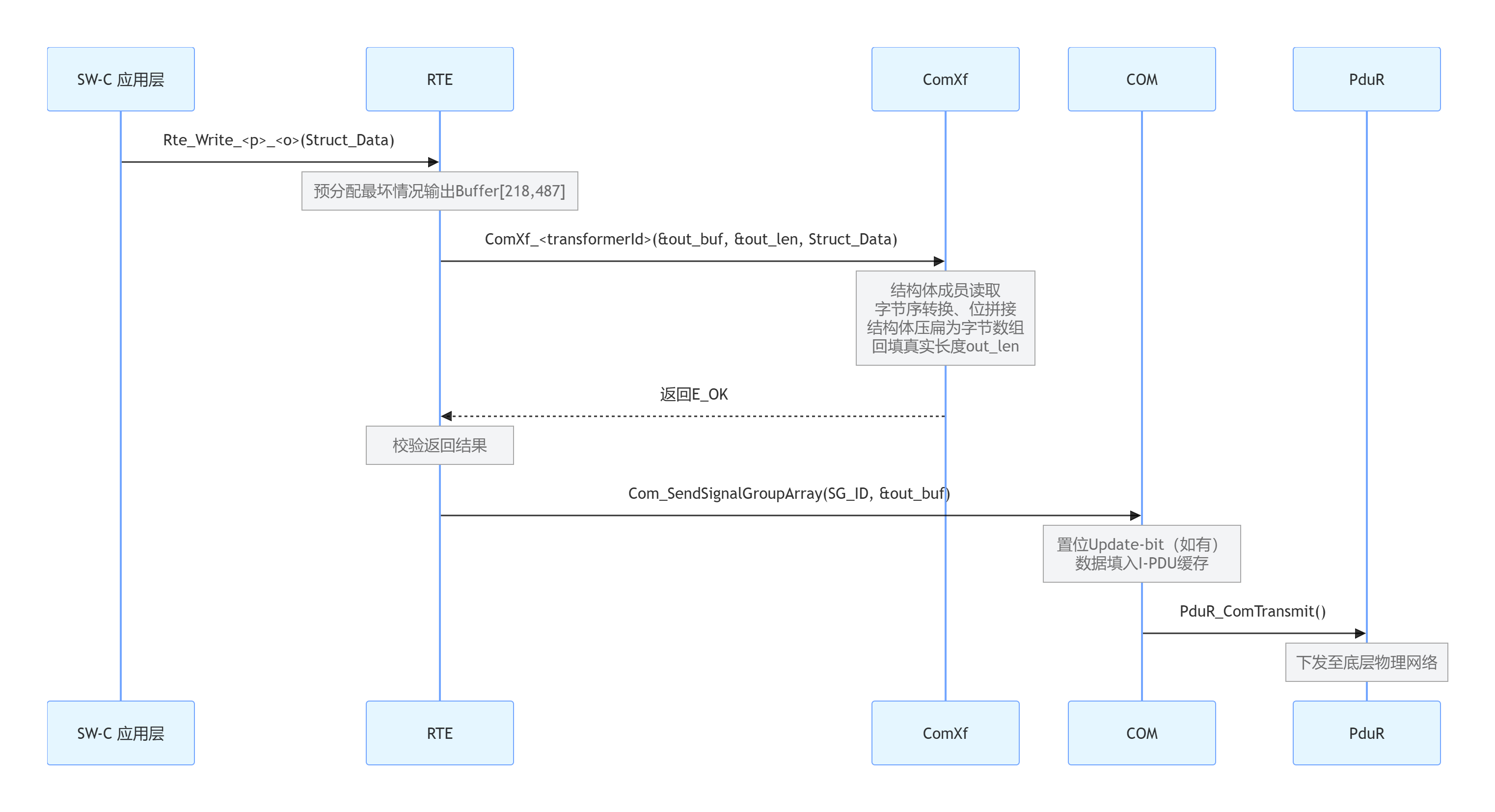

3.1 发送方向（Tx – Serialization）

当 SW-C 想要发送一个强类型结构体时：

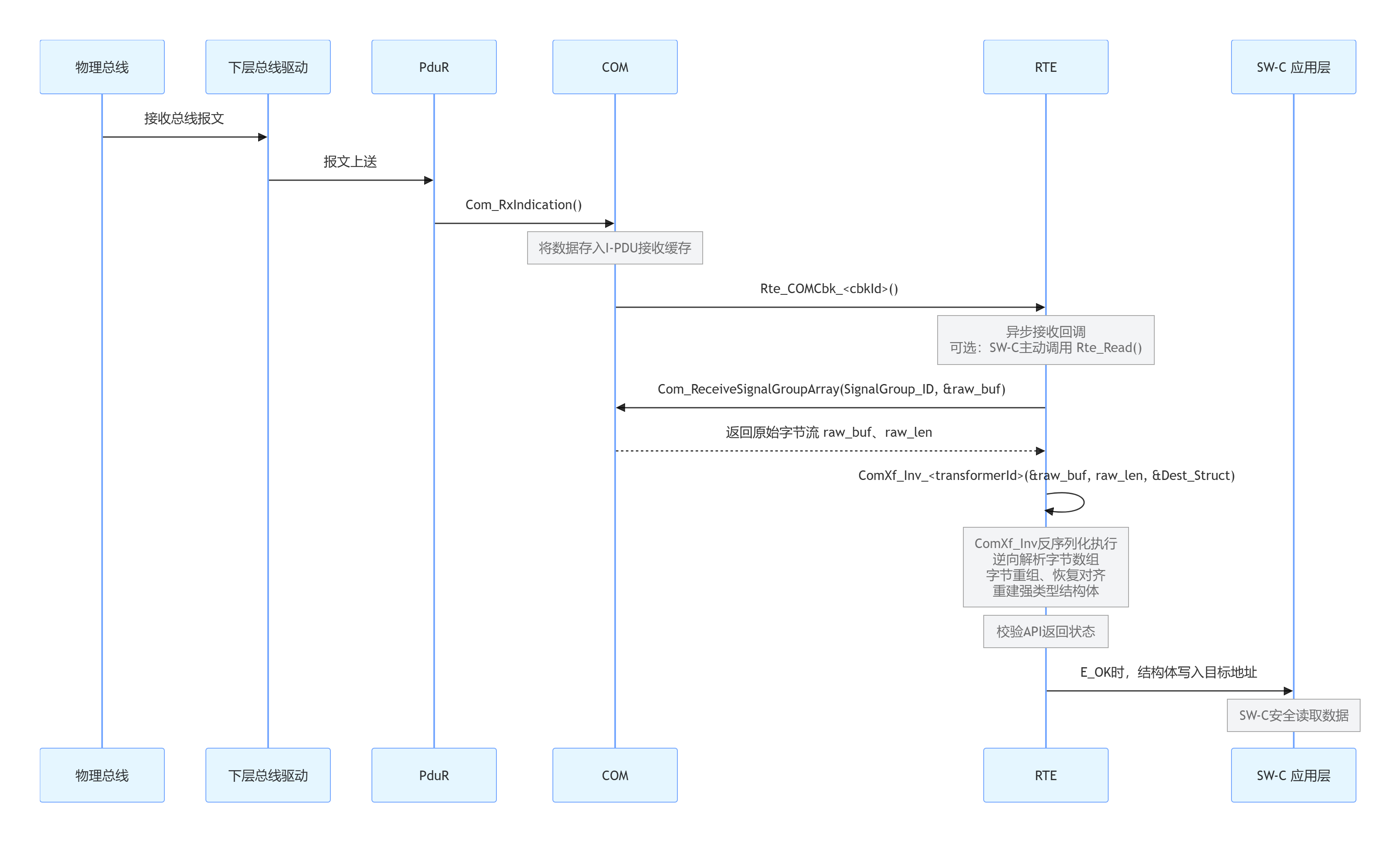

3.2 接收方向（Rx – Deserialization）

当网卡或总线收发器收到一帧数据并上传到 COM 时：

4. 核心概念解释：打通理解壁垒

许多初学者会对 Transformer chain 里的各种名词产生混淆，以下通过工程白话与小示例进行系统性讲解。

4.1 Transformer（数据转换器）与 COM 的区别

• 白话定义：它是个“翻译官”，只管把数据从一种编码格式变到另一种格式（如：把结构体变成大端字节数组），它是完全没有时间概念、没有状态机、没有发送机制的纯计算库。
• 区别于 COM：COM 模块是“快递中转站”。它管理着发送周期定时器（如 10ms 周期发、20ms 周期发）、死区监控（Deadline Monitoring）、发送队列、事件型触发发送机制、网关信号路由、PDU 分组使能等。
• 小例子：你写完一封信，Transformer 负责将中文翻译成英文（编码转换），COM 模块负责贴邮票、丢进邮箱、定时检查邮递员有没有把信取走（传输调度）。

4.2 Transformer Chain（转换器链）

• 白话定义：当数据不仅要完成序列化，还要附加安全校验和数据加密时，按照固定顺序执行的一组转换器组合。
• 规则限制：一整条链中，必须且只能有一个序列化器（Serializer）。如果是 COMBased 变换，ComXf 必须处于发送端最顶层、接收端最底层。
• 小例子：[ComXf] -> [E2EXf]，先转换数据，再在转换后的流特定位置计算并写入安全 CRC。

4.3 Endianness（字节序：大端 / 小端）

• 白话定义：多字节整型（如 uint16 类型的传感器开度，值为 0x1234）的高低字节在内存以及总线排布上的存放规则。
  • 大端（Big Endian / Motorola）：高字节在前。存储顺序或总线首发字节为 0x12，后发 0x34。
  • 小端（Little Endian / Intel）：低字节在前。首发 0x34，后发 0x12。
• 在 ComXf 中的作用：如果在 COM 中配置了某组信号为 Big Endian，ComXf 会自动在生成的 API 内部编写位移与取反指令，不论本地主控芯片（如英飞凌 TC397，本地内存为小端）的原生状态是什么，序列化后的数组对应比特区间必定呈大端格式。

4.4 Alignment & Padding（对齐与填充）与 Gap（间隙）

• 白话定义：
  • Gap（间隙）：物理通信矩阵设计时，信号组中并未被任何具体组成信号（Group Signal）占用的多余 bits 空间。
  • Padding（填充）：系统在打包这些多余的 Gap 位或保留位时，默认进行的填充（如填充 0 或 0xFF）。
• 在 ComXf 中的作用： ComXf 在序列化数据时，不会漏掉任何 Gap。它会按照 COM 侧对该信号组配置的绝对 Bit 位置，把各个信号塞进去，对于没填数据的 gaps，直接维持并跳过或写入默认空闲字节。
• ASCII 布局图示（带 Gap 布局的 4 字节信号组序列化展示）：ISignalGroup 物理字节阵列:
  Byte 0: [ Group_Signal_A (8 bits) ] -> 代表车速
  Byte 1: [ Group_Signal_B (8 bits) ] -> 代表方向盘转角高 8 位
  Byte 2: [ Group_Signal_C (4 bits) ] -> 代表方向盘转角低 4 位 | [ Gap 间隙 (4 bits) (填充 0) ]
  Byte 3: [ Group_Signal_D (1 bit ) ] -> 按钮按下状态 | [ Gap 间隙 (7 bits) (填充 0xFF) ]

5. ComXf 的功能范围与模块边界

为了防止在工程中把 ComXf 与其他通信子模块混淆，以下通过硬性边界列表进行划分：

5.1 模块边界对比表

6. 配置模型详解：工具链背后的参数规则

ComXf 的配置结构隐藏在 Xfrm 与 COM 模块的多维交叉关系中。以下列出最核心、在配置工具中必不可少的配置项：

Xfrm / ComXf 核心配置参数表

7. API / 接口 / 生成代码：底层函数手册

在软件生成阶段，ComXf 驱动需要提供无状态的、纯粹用于内存拼装和解析的标准接口：

7.1 序列化接口：ComXf_<transformerId>

• 原型：uint8 ComXf_<transformerId> (
  uint8* buffer,
  uint32* bufferLength,
  <paramtype> dataElement
  );
• 执行时机：由 RTE 在发送端任务中同步触发调用。
• 入参：
  • buffer (Out)：RTE 事先准备好的扁平 RAM 缓存指针，用于存放序列化数据。
  • bufferLength (In/Out)：
    • 作为输入时，传入该 buffer 缓冲区支持写入的最大字节数。
    • 作为输出时，函数将此变量重写为实际发生序列化后占用的真实字节数。
  • dataElement (In)：要序列化的应用层结构体或变量。
• 返回值：0x00 (E_OK) 代表转换无误并完成；0x01 (E_NOT_OK) 代表序列化失败（通常是因为 RTE 给的 buffer 长度不够，导致位拼接溢出）。
• 依据：[SWS_Xfrm_00036], [SWS_ComXf_00007]

7.2 反序列化接口：ComXf_Inv_<transformerId>

• 原型：uint8 ComXf_Inv_<transformerId> (
  const uint8* buffer,
  uint32 bufferLength,
  <type>* dataElement
  );
• 执行时机：当数据通过总线到达，且应用层 SW-C 通过 RTE 主动/被动读取时同步触发。
• 入参：
  • buffer (In)：总线收到的原始、扁平字节数组指针。
  • bufferLength (In)：接收到的数据字节长度。
  • dataElement (Out)：指向待装填的应用层强类型变量结构体指针。
• 返回值：
  • 0x00 (E_OK)：反序列化成功。
  • 0x01 (E_NOT_OK)：硬错误失败，此时不得改写 dataElement。
  • 特殊返回值 E_NO_DATA (0x02)（知识库推导）：若 buffer 为 NULL_PTR 且 bufferLength 为 0，API 必须返回 E_NO_DATA 且不改写结构体。
• 依据：[SWS_Xfrm_00042], [SWS_ComXf_00010], [SWS_ComXf_00035]

7.3 全局初始化与去初始化接口

7.3.1 ComXf_Init

• 原型：void ComXf_Init ( const ComXf_ConfigType* config );
• 作用：加载初始化配置结构体。
• 依据：[SWS_ComXf_00026]

7.3.2 ComXf_DeInit

• 原型：void ComXf_DeInit ( void );
• 作用：去初始化并清除转换器资源。
• 依据：[SWS_ComXf_00027]

8. 发送方向详细流程：以方向盘转角打包为例（示例）

为了让复杂的打包概念具象化，我们通过一个经典的教学示例来还原运行时位拼接的过程。

8.1 场景设定

SW-C SWC_Chassis 想要周期发送一个底盘方向盘转角结构体 SteeringStruct：

typedef struct {
uint16 angle; // 转角，要求在总线上以 16 bits 大端 (Motorola) 传输
uint8 status; // 状态字，在总线上占 8 bits
boolean fault; // 故障标志，在总线上占 1 bit
} SteeringStruct;

根据 DBC/ARXML 矩阵设计，该数据对应的 COM ISignalGroup_Steering（总长配置为 4 字节，在 IPDU 的 Byte 2 处偏置）：

8.2 运行时生成的 ComXf 序列化底层伪代码

在配置生成后，由工具自动输出的 ComXf_Steering 代码其实质逻辑如下所示：

/* 自动生成的序列化核心函数 */
uint8 ComXf_Steering_SG (uint8* buffer, uint32* bufferLength, SteeringStruct dataElement) {
/* 1. 严格的安全边界检查，确保 buffer 空间足够装填 4 字节 */
if (buffer == NULL || bufferLength == NULL || *bufferLength < 4) {
return E_NOT_OK; // 返回硬错误，防止内存越界脏写
}

/* 2. 针对大端 Big Endian 的 angle 进行字节反转拼装 */
// 高字节移位塞入 Byte 0
buffer[0] = (uint8)((dataElement.angle >> 8) & 0xFF);
// 低字节塞入 Byte 1
buffer[1] = (uint8)(dataElement.angle & 0xFF);

/* 3. 复制状态字节 */
buffer[2] = dataElement.status;

/* 4. 拼装 fault 布尔标志到 Byte 3 的 Bit 0 位置 */
buffer[3] = (dataElement.fault == true) ? 0x01 : 0x00;

// 对 Byte 3 剩余未被任何 Group Signal 占用的 Bits 1-7 (Gap 间隙) 进行补 0 填充
buffer[3] &= 0x01;

/* 5. 更新实际生成的字节流长度 */
*bufferLength = 4;

return E_OK; // 转换成功
}

9. 接收方向详细流程：逆向解析与兼容迁移

9.1 逆向反序列化伪代码实现（示例）

当网卡接收到一帧 4 字节的踏板报文，RTE 提取出原始扁平数组后，调用反序列化器：

/* 自动生成的反序列化核心函数 */
uint8 ComXf_Inv_Steering_SG (const uint8* buffer, uint32 bufferLength, SteeringStruct* dataElement) {
/* 1. 输入指针和长度的最基本边界保护 */
if (buffer == NULL || dataElement == NULL || bufferLength < 4) {
return E_NOT_OK; // 数据残缺或长度严重不足，触发硬错误，保护内存不脏写
}

/* 2. 逆向还原大端字节序 (Big Endian) 组合为 uint16 */
dataElement->angle = (uint16)(((uint16)buffer[0] << 8) | (uint16)buffer[1]);

/* 3. 还原状态成员 */
dataElement->status = buffer[2];

/* 4. 提取 Byte 3 偏置下的 Bit 0 以恢复布尔值 */
dataElement->fault = ((buffer[3] & 0x01) == 0x01) ? true : false;

return E_OK; // 还原成功
}

9.2 异常兼容场景分析：在工程中理解向前兼容性 (Migration)

在真实的汽车研发流程中，发送端 ECU 与接收端 ECU 的开发进度可能并不完全对等。如果系统升级了通信矩阵，很容易出现以下异常场景：

场景：向前兼容的“数据迁移” (Migration Case)

• 工程背景：发送端 ECU 固件升级，通信矩阵中在此踏板信号组尾部新增了一个 uint8 counter 信号（占第 4 字节，总长变为 5 字节）。而接收端 ECU 仍然运行着老版的 4 字节接收代码。
• 底层运行行为：
• 老版接收端 ECU 物理收到了 5 字节的 PDU 字节流，并将其传递给 ComXf_Inv_Steering_SG，此时 bufferLength = 5。
• 老版反序列化函数内部检测到 bufferLength (5) >= 预期的最小字节数 (4)。
• 根据规范 [SWS_ComXf_00013]：反序列化程序会自动完整、顺利地解析它需要的 0 – 3 字节成员，并静默地忽略尾部多出的第 4 字节，最终向 RTE 返回 E_OK。
• 设计目的：这种向前兼容的自动截断设计（Migration Support），使得部分节点的接口迭代不会对其他非相关 ECU 的老固件产生毁灭性阻断，在极大地保障了车型开发联调效率的同时，维护了系统的局部独立复用性。

10. 与 SomeIpXf、E2EXf 的组合关系：

在复杂的 AUTOSAR 项目中，很少单独使用 ComXf。由于不同协议的技术特征和边界各不相同，理解它们之间的级联顺序在工程上至关重要。

10.1 ComXf 与 SomeIpXf：互斥关系

• 黄金法则：这两者在同一个 DataTransformation 链中绝对无法级联！
• 技术原因：
  • ComXf 仅处理静态固定位置的通信映射（基于 COM 配置）。
  • SomeIpXf 则是面向服务的、动态的序列化器（在 Byte 流头部注入 dynamic 消息长度、Message ID、Session ID，并在打包时支持可选成员和动态长度数组）。
  • 根据 AUTOSAR 规范限制，一整条 Transformer Chain 中有且仅能有一个序列化器（SERIALIZER 类别）。由于这两者都属于 SERIALIZER，因此天生互斥，不能并存。

10.2 ComXf 与 E2EXf（端到端校验）的黄金级联组合

当我们需要对一个底盘关键结构体（如刹车踏板）既进行信号序列化，又要实施最高 ASIL 安全校验保护时，就必须将 ComXf 与 E2EXf（安全 Transformer）级联。

• 级联的规范调用链顺序：
  • 发送端：SW-C —> [ComXf] —> [E2EXf] —> [COM] —> 总线
  • 接收端：总线 —> [COM] —> [E2EXf_Inv] —> [ComXf_Inv] —> SW-C
• 为什么必须是这个顺序？
• 在发送端，E2E 算法（如 CRC 计算）必须基于扁平、连续的字节数组才能进行计算。如果先调 E2E，数据还是离散的 C 语言结构体形式，根本无法计算 CRC。所以必须先由 ComXf 把数据压扁。
• 同理，在接收端，必须先由 E2EXf_Inv 进行 CRC 校验，确保数据确实安全、未发生物理篡改，然后才能把数据交给 ComXf_Inv 反序列化成结构体。

10.3 级联中的硬性物理约束：安全头部的“硬预留” (Header Reservation)

在多模块级联时，系统架构师在 DBC/ARXML 矩阵设计阶段必须严格遵守一个硬约束 [constr_3153]：

• 约束逻辑：E2E 的校验信息（CRC，Counter）是要写进发送字节数组头部的。由于 ComXf 会严格按照 COM ISignalGroup 的定义执行位打包，如果我们在通信设计中，不为 E2E Profile 的数据段在 ISignalGroup 头部硬性空出并预留出空闲位，E2EXf 就会在计算完 CRC 后，强行覆盖写入头部空间，从而将你宝贵的业务数据（如踏板状态）直接脏写冲掉！
• 预留空间规范对照（发送端布局必须在前面硬预留出对应空间）：
  • E2E PROFILE_01（12位模式）：必须预留 12 bits 空间。
  • E2E PROFILE_01（16位模式）：必须预留 16 bits 空间。
  • E2E PROFILE_02 / PROFILE_22：必须预留 16 bits 空间。
  • E2E PROFILE_04 / PROFILE_44：必须预留 96 bits 空间。
  • E2E PROFILE_05：必须预留 24 bits 空间。

11. 常见误区与工程注意事项：经验避坑指南

结合车厂（OEM）及一级供应商（Tier 1）一线的研发落地经验，我们整理出以下 10 条高频误区及对应的正确理解，供调试参考：

11.1 经验避坑雷达表

12. 总结

13. 术语表

14. 主要标准依据：

• AUTOSAR_CP_SWS_COMBasedTransformer.pdf
• AUTOSAR_CP_TPS_SystemTemplate.pdf
