C# 实战】用 NModbus 快速搭建 Modbus RTU 工业通信系统（含完整源码）

本文将带你从零开始，使用 C# 和 NModbus 库实现一个完整的 Modbus RTU 工业通信系统。

第一章：项目背景与需求分析

1.1 为什么选择 Modbus？

Modbus 是工业领域应用最广泛的通信协议之一，由 Modicon（现 Schneider Electric）于 1979 年推出。

**核心优势：**
– 🔓 **完全开放**：免费使用，无需授权费
– 🔧 **简单可靠**：主站-从站架构，易于实现
– 🌐 **广泛支持**：几乎所有 PLC、传感器都支持
– 📡 **多种介质**：支持 RS-232、RS-485、TCP/IP

**应用场景：**
– 🏭 工业自动化生产线
– ⚡ 电力监控系统
– 🌡️ 温湿度传感器数据采集
– 🤖 机器人控制系统

1.2 Modbus RTU vs TCP

| 对比项 | Modbus RTU | Modbus TCP |
|——–|———–|————|
| **物理层** | RS-232 / RS-485 | 以太网 |
| **传输介质** | 串口线 | 网线 |
| **传输速度** | 最高 115200 bps | 100Mbps+ |
| **网络拓扑** | 总线型 | 星型 |
| **CRC 校验** | 需要 | 不需要 |
| **距离限制** | 1200 米（RS-485） | 100 米（单段） |
| **适用场景** | 短距离、强干扰 | 长距离、大数据量 |

1.3 本项目功能清单

**功能列表：**
1. ✅ 串口打开/关闭管理
2. ✅ 读取线圈状态（开关量输入）
3. ✅ 读取保持寄存器（模拟量）
4. ✅ 写入单个寄存器
5. ✅ 批量写入多个寄存器
6. ✅ 实时日志显示
7. ✅ 异常自动处理

1.4 开发环境

| 工具 | 版本 | 用途 |
|——|——|——|
| Rider | 2016 | IDE 开发环境 |
| .NET Framework | 4.8 | 运行时框架 |
| NModbus | 3.0.83 | Modbus 通信库 |
| Modbus Slave | 7.x | 调试模拟器 |

第二章：技术选型与环境准备

2.1 NModbus 库简介

[NModbus](https://github.com/NModbus/NModbus) 是一个纯托管的 .NET Modbus 实现，支持 RTU、TCP、UDP 等多种传输方式。

主要特性：
✨ 支持 .NET Framework 4.6+ / .NET 6+ / .NET Standard 1.3+
✨ 完整的 Modbus 功能码支持
✨ 异步 API 支持
✨ 线程安全设计

2.2 NuGet 包安装

在 Rider 中通过 NuGet 包管理器安装：

Install-Package NModbus
Install-Package NModbus.Serial

2.3 串口参数配置

// 9600：最常用，兼容性好
// 19200：工业标准
// 115200：高速传输

// 标准工业串口配置：9600-8-N-1
serialPort1 = new SerialPort(
portName: "COM3", // 串口号
baudRate: 9600, // 波特率
parity: Parity.None, // 校验位
dataBits: 8, // 数据位
stopBits: StopBits.One // 停止位
)
{
ReadTimeout = 1000, // 读超时 1 秒
WriteTimeout = 1000 // 写超时 1 秒
};

第三章：工程架构设计

3.1 关键字段说明

// 串口对象：负责物理层通信
private SerialPort serialPort1;

// Modbus 主站：负责协议层通信
private IModbusMaster _master;

// 线程锁：防止多线程并发访问串口
private readonly object _lockObj = new object();

第四章：代码

using System; // 系统基础命名空间
using System.Collections.Generic; // 泛型集合（List等）
using System.ComponentModel; // 组件模型
using System.Data; // 数据相关
using System.Drawing; // 绘图/颜色/字体
using System.IO.Ports; // 串口通信 SerialPort
using System.Linq; // LINQ查询
using System.Text; // 字符串/编码处理
using System.Threading.Tasks; // 异步任务 Task
using System.Windows.Forms; // WinForm窗体控件
using NModbus; // NModbus 核心库
using NModbus.Device;
using NModbus.Message; // NModbus 主站/从站设备
using NModbus.Serial; // NModbus 串口实现（RTU）

namespace WindowsFormsApp2 // 项目命名空间
{
public partial class Form2 : Form // Form2 窗体类
{
private SerialPort serialPort1; // 串口对象，用于485/232物理通信
private IModbusMaster _master; // Modbus RTU 主站对象，负责发指令
private readonly object _lockObj = new object(); // 锁对象，防止多线程并发读串口

// ============================================================
// 构造函数：初始化窗体、串口参数、文本框样式
// ============================================================
public Form2()
{
InitializeComponent(); // 设计器生成的控件初始化（button1、textBox1等）

// ———- 初始化串口参数（COM3, 9600, N, 8, 1）———-
serialPort1 = new SerialPort("COM3", 9600, Parity.None, 8, StopBits.One)
{
ReadTimeout = 1000, // 读超时 1秒（从站没响应就抛异常，避免卡死）
WriteTimeout = 1000 // 写超时 1秒
};

// ———- 初始化 textBox1 为多行日志显示 ———-
textBox1.Multiline = true; // 允许多行
textBox1.ScrollBars = ScrollBars.Vertical; // 只显示垂直滚动条
textBox1.Font = new Font("Consolas", 9f); // 等宽字体，数字对齐好看
textBox1.Size = new Size(337, 300); // 改高度，原设计器只有21px看不全
}

// ============================================================
// Log：统一的日志输出方法
// msg = 日志内容
// isError = true 时用 [错误] 前缀，否则用 [信息]
// 特点：自动处理跨线程、自动加时间戳、自动滚到最底部
// ============================================================
private void Log(string msg, bool isError = false)
{
// 如果当前不是UI线程（比如从Task里调用），就切回UI线程再执行
if (textBox1.InvokeRequired)
{
textBox1.Invoke(new Action(() => Log(msg, isError)));
return;
}
// 前缀：[错误] 或 [信息]
string prefix = isError ? "[错误]" : "[信息]";
// 追加一行：时间 + 前缀 + 内容 + 换行
textBox1.AppendText($"{DateTime.Now:HH:mm:ss} {prefix} {msg}{Environment.NewLine}");
// 光标移到最后 → 自动滚动到底部
textBox1.SelectionStart = textBox1.TextLength;
textBox1.ScrollToCaret();
}

// ============================================================
// OpenPort：打开串口并创建 Modbus 主站
// 特点：已打开就直接跳过，不会重复 Open 抛异常
// 返回值：true=打开成功，false=打开失败
// ============================================================
private bool OpenPort()
{
try
{
if (!serialPort1.IsOpen)
{
serialPort1.Open(); // 物理打开串口（占用COM口）
// 用 NModbus 工厂创建 RTU 主站，绑定到串口
_master = new ModbusFactory().CreateRtuMaster(serialPort1);
Log($"串口 {serialPort1.PortName} 打开成功");
}
return true;
}
catch (Exception ex)
{
Log($"串口打开失败: {ex.Message}", true); // COM口不存在或被占用会走到这里
return false;
}
}

// ============================================================
// ReadCoilsAsync：读取线圈（Modbus 功能码 0x01）
// slaveId = 从站地址（1~247）
// startAddr = 起始地址（0~65535）
// length = 读取数量（建议 ≤125，太大容易超时）
// 返回值 = 线圈状态 bool[]，失败返回 null
// 特点：异步不卡UI + 锁防并发 + 异常不崩
// ============================================================
private async Task<bool[]> ReadCoilsAsync(byte slaveId = 1, ushort startAddr = 0, ushort length = 10)
{
// ———- 第一步：打开串口（加锁，避免并发打开）———-
lock (_lockObj)
{
if (!OpenPort()) return null; // 打开失败直接返回
}

try
{
// 记录开始日志
Log($"读线圈: 从站={slaveId}, 起始={startAddr}, 数量={length}");

// ———- 第二步：读取线圈 ———-
// Task.Run：把同步阻塞的 ReadCoils 放到后台线程池执行，不卡UI
// 内层加 lock：保证同一时刻串口只发一条指令（否则485总线会乱）
bool[] coils = await Task.Run(() =>
{
lock (_lockObj)
{
// return _master.ReadCoils(slaveId, startAddr, length);

return _master.ReadInputs(slaveId, startAddr, length);

}
});

// ———- 第三步：格式化输出结果 ———-
StringBuilder sb = new StringBuilder("结果: ");
for (int i = 0; i < coils.Length; i++)
{
// 格式示例：[0]=True [1]=False …
sb.Append($"[{startAddr + i}]={coils[i]} ");
}
Log(sb.ToString());
return coils; // 返回结果数组，方便外部业务逻辑使用
}
catch (Exception ex)
{
// 超时、CRC错误、从站无响应等异常都会走到这里
Log($"读线圈失败: {ex.Message}", true);
return null;
}

}

private async Task<ushort[]> ReadRegistersAsync(byte slaveId = 1, ushort startAddr = 0, ushort length = 10)
{
// ———- 第一步：打开串口（加锁，避免并发打开）———-
lock (_lockObj)
{
if (!OpenPort()) return null; // 打开失败直接返回
}

try
{
// 记录开始日志
Log($"读线圈: 从站={slaveId}, 起始={startAddr}, 数量={length}");

// ———- 第二步：读取线圈 ———-
// Task.Run：把同步阻塞的 ReadCoils 放到后台线程池执行，不卡UI

// 内层加 lock：保证同一时刻串口只发一条指令（否则485总线会乱）
ushort[] coils = await Task.Run(() =>
{
lock (_lockObj)
{

return _master.ReadHoldingRegisters(slaveId, startAddr, length);
// return _master.ReadInputRegisters(slaveId, startAddr, length);

}
});

// ———- 第三步：格式化输出结果 ———-
StringBuilder sb = new StringBuilder("结果: ");
for (int i = 0; i < coils.Length; i++)
{
// 格式示例：[0]=True [1]=False …
sb.Append($"[{startAddr + i}]={coils[i]} ");

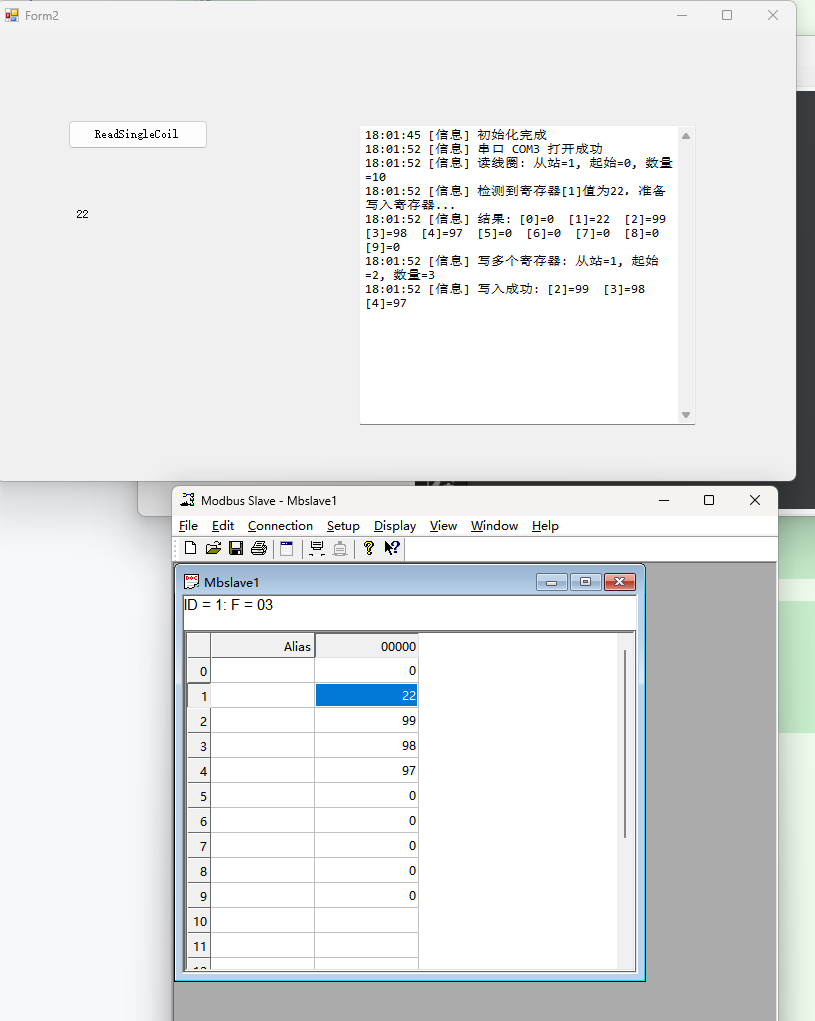

if ( i==1 ){
label1.Text=coils[i].ToString();

if (coils[i] == 22)
{
// 写入寄存器示例：向地址 2 写入值 99（有效范围 0-9）
Log("检测到寄存器[1]值为22，准备写入寄存器…");
// 使用 Task.Run 在后台线程执行写操作，避免阻塞 UI
Task.Run(async () =>
{
// 写单个寄存器：向地址 2 写入值 99
// await WriteRegisterAsync(slaveId: 1, addr: 2, value: 99);
// 写多个寄存器：向地址 2 开始写入 3 个值
await WriteRegistersAsync(slaveId: 1, startAddr: 2, values: new ushort[] { 99, 98, 97 });
});
}
}

}
Log(sb.ToString());
return coils; // 返回结果数组，方便外部业务逻辑使用
}
catch (Exception ex)
{
// 超时、CRC错误、从站无响应等异常都会走到这里
Log($"读线圈失败: {ex.Message}", true);
return null;
}
}
// ============================================================
// WriteRegisterAsync：写单个保持寄存器（Modbus 功能码 0x06）
// slaveId = 从站地址（1~247）
// addr = 寄存器地址（0~65535）
// value = 要写入的值（ushort，0~65535）
// 返回值 = true=写入成功，false=写入失败
// 特点：异步不卡UI + 锁防并发 + 异常不崩
// ============================================================
private async Task<bool> WriteRegisterAsync(byte slaveId = 1, ushort addr = 0, ushort value = 0)
{
// ———- 第一步：打开串口（加锁，避免并发打开）———-
lock (_lockObj)
{
if (!OpenPort()) return false; // 打开失败直接返回
}

try
{
// 记录开始日志
Log($"写单个寄存器: 从站={slaveId}, 地址={addr}, 值={value}");

// ———- 第二步：写单个寄存器 ———-
// Task.Run：把同步阻塞的 WriteSingleRegister 放到后台线程池执行，不卡UI
// 内层加 lock：保证同一时刻串口只发一条指令（否则485总线会乱）
await Task.Run(() =>
{
lock (_lockObj)
{
_master.WriteSingleRegister(slaveId, addr, value);
}
});

Log($"写寄存器成功: [{addr}]={value}");
return true;
}
catch (Exception ex)
{
// 超时、CRC错误、从站无响应等异常都会走到这里
Log($"写寄存器失败: {ex.Message}", true);
return false;
}
}

// ============================================================
// WriteRegistersAsync：写多个保持寄存器（Modbus 功能码 0x10）
// slaveId = 从站地址（1~247）
// startAddr = 起始地址（0~65535）
// values = 要写入的值数组（建议 ≤125，太大容易超时）
// 返回值 = true=写入成功，false=写入失败
// 特点：异步不卡UI + 锁防并发 + 异常不崩
// ============================================================
private async Task<bool> WriteRegistersAsync(byte slaveId = 1, ushort startAddr = 0, ushort[] values = null)
{
// 参数检查：values 为空或长度为 0 直接返回
if (values == null || values.Length == 0)
{
Log("写多个寄存器失败: 写入数据为空", true);
return false;
}

// ———- 第一步：打开串口（加锁，避免并发打开）———-
lock (_lockObj)
{
if (!OpenPort()) return false; // 打开失败直接返回
}

try
{
// 记录开始日志
Log($"写多个寄存器: 从站={slaveId}, 起始={startAddr}, 数量={values.Length}");

// ———- 第二步：写多个寄存器 ———-
// Task.Run：把同步阻塞的 WriteMultipleRegisters 放到后台线程池执行，不卡UI
// 内层加 lock：保证同一时刻串口只发一条指令（否则485总线会乱）
await Task.Run(() =>
{
lock (_lockObj)
{
_master.WriteMultipleRegisters(slaveId, startAddr, values);
}
});

// ———- 第三步：格式化输出结果 ———-
StringBuilder sb = new StringBuilder("写入成功: ");
for (int i = 0; i < values.Length; i++)
{
sb.Append($"[{startAddr + i}]={values[i]} ");
}
Log(sb.ToString());
return true;
}
catch (Exception ex)
{
// 超时、CRC错误、从站无响应等异常都会走到这里
Log($"写多个寄存器失败: {ex.Message}", true);
return false;
}
}

// ============================================================
// button1 点击事件：触发读线圈
// ============================================================
private async void button1_Click(object sender, EventArgs e)
{
button1.Enabled = false; // 按钮置灰，防止用户快速连点触发多次
try
{
// 从站1，地址0开始，读10个线圈
// await ReadCoilsAsync(slaveId: 1, startAddr: 0, length: 10);
await ReadRegistersAsync(slaveId: 1, startAddr: 0, length: 10);

}
finally
{
button1.Enabled = true; // 无论成功失败，最后都恢复按钮可点击
}
}

// ============================================================
// 窗体加载事件
// ============================================================
private void Form2_Load(object sender, EventArgs e)
{
Log("初始化完成");
}

// ============================================================
// 窗体关闭事件：释放串口资源
// 必须释放！否则下次打开会报"COM口已被占用"
// ============================================================
protected override void OnFormClosing(FormClosingEventArgs e)
{
try
{
_master?.Dispose(); // 释放 Modbus 主站
if (serialPort1 != null && serialPort1.IsOpen)
serialPort1.Close(); // 关闭串口
}
catch { } // 关闭时异常直接忽略，不影响窗体关闭
base.OnFormClosing(e);
}
}
}

第五章：工程化亮点深度解析

5.1 异步编程：async/await

// ❌ 传统同步方式：阻塞 UI 线程
private void SyncMethod()
{
// 这里会阻塞界面 ~1 秒
var data = _master.ReadRegisters(1, 0, 10);
textBox1.Text = $"读取完成"; // 要等上面完成才执行
}

// ✅ 异步方式：不阻塞 UI
private async Task AsyncMethod()
{
// 这里不会阻塞界面
var data = await ReadRegistersAsync(1, 0, 10);
textBox1.Text = $"读取完成"; // 读取完成后自动执行
}

async/await 原理：

UI 线程: [等待 async 完成] ←→ [继续执行其他 UI 操作]
↘
后台线程: [Task.Run 执行 Modbus 操作]
↗
UI 线程: [await 返回结果] ← [恢复执行后续代码]

5.2 Task.Run 线程池

// Task.Run 将工作放到线程池执行
await Task.Run(() =>
{
// 这里的代码在线程池执行，不占用 UI 线程
bool result = _master.WriteSingleRegister(1, 0, 100);
return result;
});
// await 完成后回到 UI 线程

为什么要用 Task.Run？
– `_master.WriteSingleRegister()` 是同步阻塞方法
– 直接调用会卡住 UI 线程
– Task.Run 将其放到后台线程执行

5.3 lock 锁：485 总线并发保护

private readonly object _lockObj = new object();

// 两个地方都要加锁：打开串口和 Modbus 操作
lock (_lockObj)
{
if (!OpenPort()) return false; // 第一步：打开串口
}

// 第二步：异步执行 Modbus 操作
await Task.Run(() =>
{
lock (_lockObj) // 内层必须再加锁！
{
_master.WriteSingleRegister(slaveId, addr, value);
}
});

为什么需要双层锁？
时间线:
T1: 线程A lock(_lockObj) → OpenPort() [占用锁]
T2: 线程B lock(_lockObj) → 等待… [等待锁释放]
T3: 线程A OpenPort() 完成 → 释放锁
T4: 线程B 获得锁 → OpenPort() [安全执行]
T5: 线程A lock(_lockObj) → Write… [占用锁]
T6: 线程B lock(_lockObj) → 等待… [等待锁释放]

RS-485 总线规则：
– RS-485 是半双工总线
– 同一时刻只能有一个设备发送
– 如果多个指令同时发送，会导致数据冲突

5.4 Invoke 机制：跨线程 UI 操作

private void Log(string msg, bool isError = false)
{
// 检查是否跨线程
if (textBox1.InvokeRequired)
{
// 跨线程：使用 Invoke 切换到 UI 线程
// Invoke 是同步方法，会阻塞当前线程直到 UI 线程执行完成
textBox1.Invoke(new Action(() => Log(msg, isError)));
return;
}

// UI 线程：直接操作控件
textBox1.AppendText(msg);
}

为什么需要 Invoke？
– WinForm 控件只能在 UI 线程操作
– Task.Run 中的代码在线程池执行
– 直接操作控件会抛异常：`Cross-thread operation not valid`
Invoke vs BeginInvoke：
– `Invoke`：同步，等待 UI 线程完成
– `BeginInvoke`：异步，立即返回
