【Point Cloud】3D Data Representations and PointNet（2）

文章目录

• 3D 数据与 PointNet
• 一、3D 数据应用领域与点云介绍
• • • 第一步：求中心点
    • 第二步：计算协方差矩阵
    • 第三步：特征值分解
• 二、点云数据可视化
• 三、点云任务与数据特性
• 四、PointNet 的出发点
• 五、PointNet 网络架构
• 参考

3D 数据与 PointNet

一、3D 数据应用领域与点云介绍

注：点云为自动驾驶和增强现实提供场景几何信息，是许多 3D 感知任务的基础数据。

self-driving cars，augmented reality

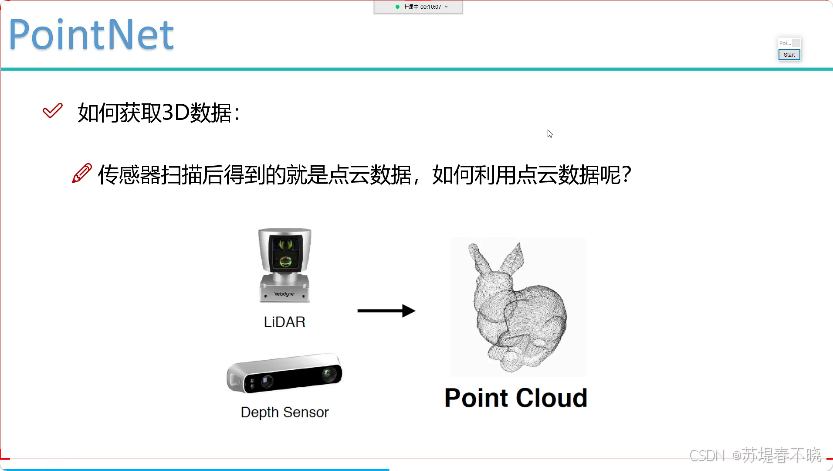

注：激光雷达或深度传感器对物体表面采样，得到由离散三维点组成的点云。

如何获取 3D 数据：传感器扫描后得到的就是点云数据，如何利用点云数据呢？

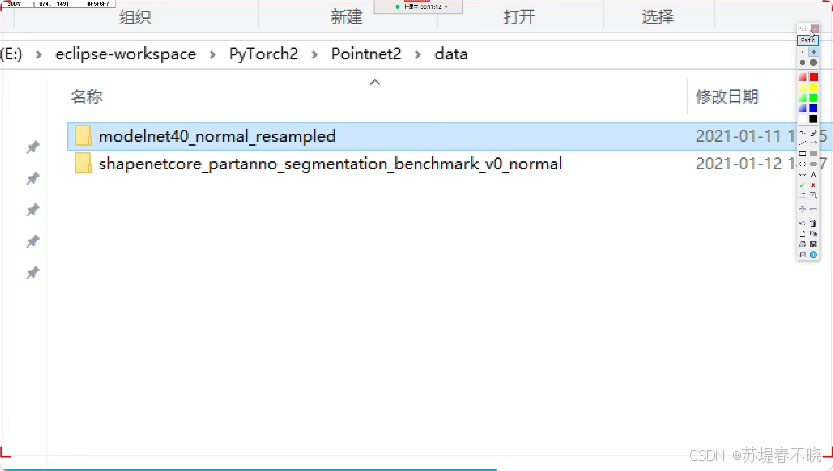

注：示例包含 ModelNet40 分类数据和 ShapeNet 部件分割数据。

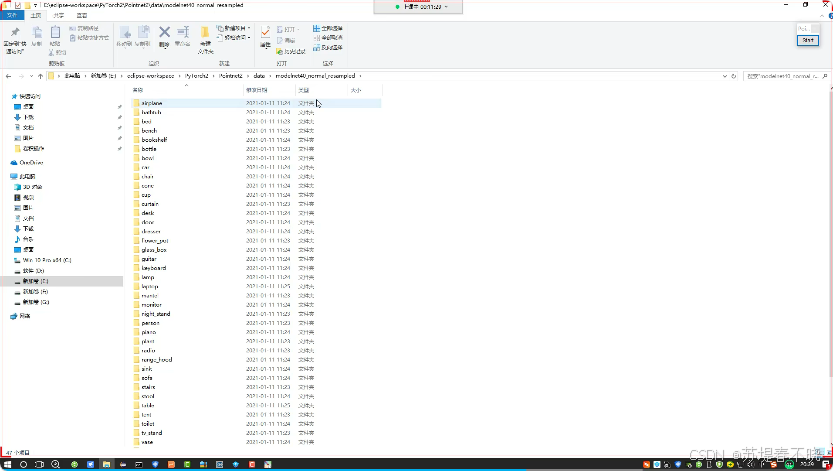

注：ModelNet40 按物体类别组织样本，如飞机、椅子、桌子和汽车等。

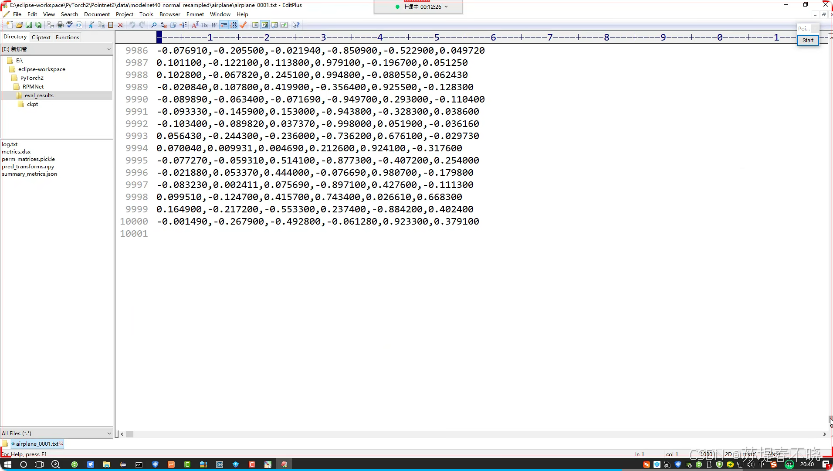

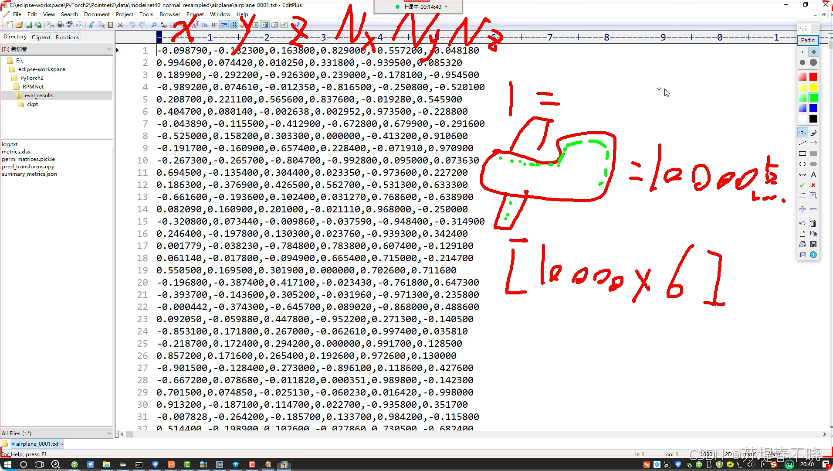

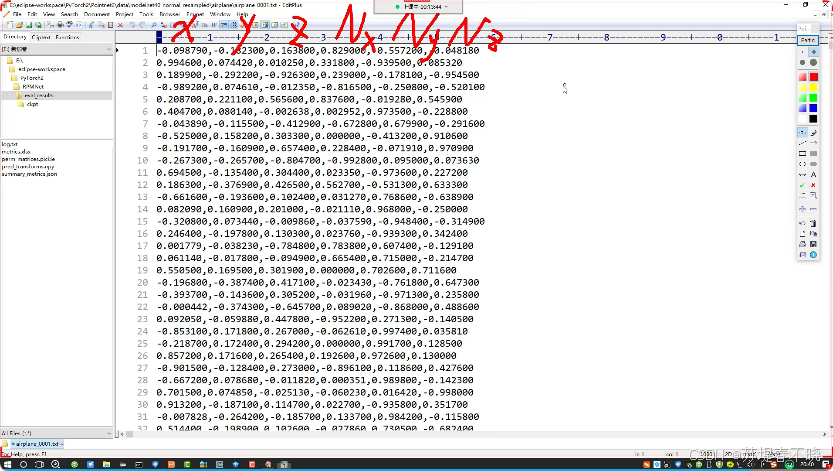

注：该样本约含 1 万个点，每行保存一个点的坐标和法向量。

注：此数据集中每个点由 X、Y、Z、Nx、Ny、Nz 六个数描述，后三项为法向量。

深度负责告诉你“点在哪里”，法向量告诉你“这个点所在表面朝哪里”。

法向量怎么计算？核心思想：

找这个点周围的一圈邻居点，拟合一个小平面，然后求这个平面的垂直方向。

数学上怎么求？通常使用 PCA（主成分分析）：

假设某个点附近有 N 个点：

P

i

=

(

x

i

,

y

i

,

z

i

)

P_i=(x_i,y_i,z_i)

Pi​=(xi​,yi​,zi​)

第一步：求中心点

P

ˉ

=

1

N

∑

P

i

\\bar{P}=\\frac{1}{N}\\sum P_i

Pˉ=N1​∑Pi​

第二步：计算协方差矩阵

C

=

1

N

∑

(

P

i

−

P

ˉ

)

(

P

i

−

P

ˉ

)

T

C=\\frac1N\\sum(P_i-\\bar P)(P_i-\\bar P)^T

C=N1​∑(Pi​−Pˉ)(Pi​−Pˉ)T

第三步：特征值分解

C

v

=

λ

v

Cv=\\lambda v

Cv=λv

得到三个方向：

最大特征值方向：
点云变化最大的方向

第二方向：
次大变化方向

最小特征值方向：
变化最小方向

变化最小方向就是：平面的法向量

例如一个桌面：

x方向变化很大
y方向变化很大
z方向几乎不变

所以：

最大：
→

第二：
↓

最小：
↑

最终：

Normal = (0,0,1)

点云法向量就是点云表面的朝向信息，通过分析一个点附近邻域的几何结构，找到该局部平面的垂直方向；它让点云从“只有位置”升级为“有几何形状的信息”。

桌面：

Normal:
向上

墙：

Normal:
水平

沙发：

多个方向

法向量可以作为几何特征。

注：1 万个六维点可表示为 10000×6 的矩阵；点数和属性维数取决于具体数据集。

二、点云数据可视化

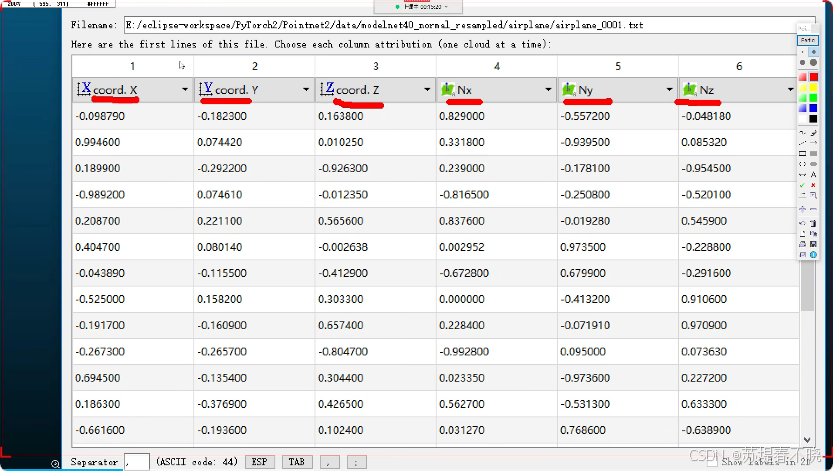

注：在 CloudCompare 中将六列依次指定为三维坐标 X、Y、Z 和法向量 Nx、Ny、Nz。

注：飞机由离散点的位置关系表示，即使没有纹理，也能看出机翼和机身轮廓。

注：椅子点云展示了座面、靠背和椅腿等几何结构。

三、点云任务与数据特性

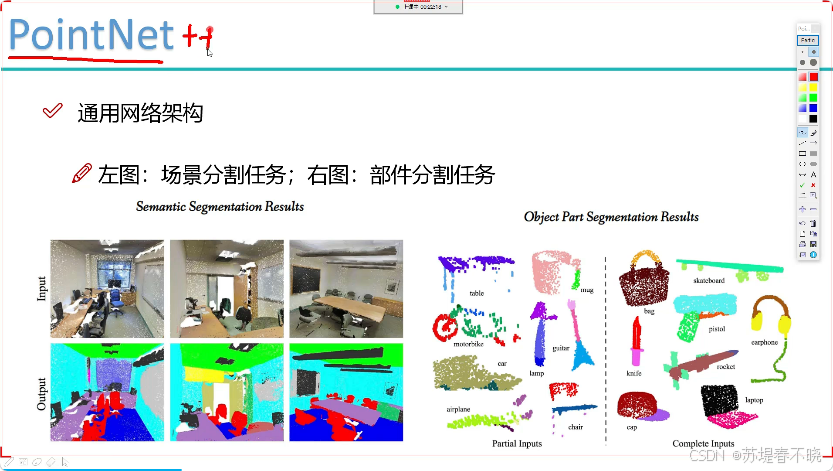

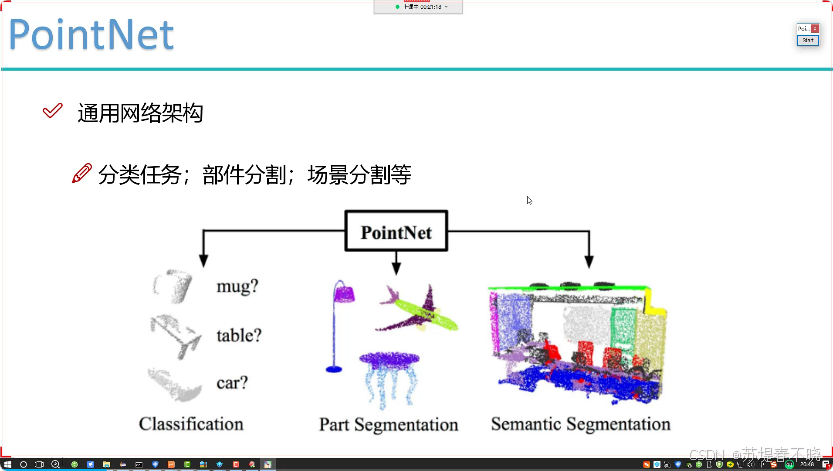

注：PointNet 可用于物体分类、部件分割和场景语义分割。

注：语义分割为场景中的每个点预测类别，部件分割则区分单个物体的不同组成部分。

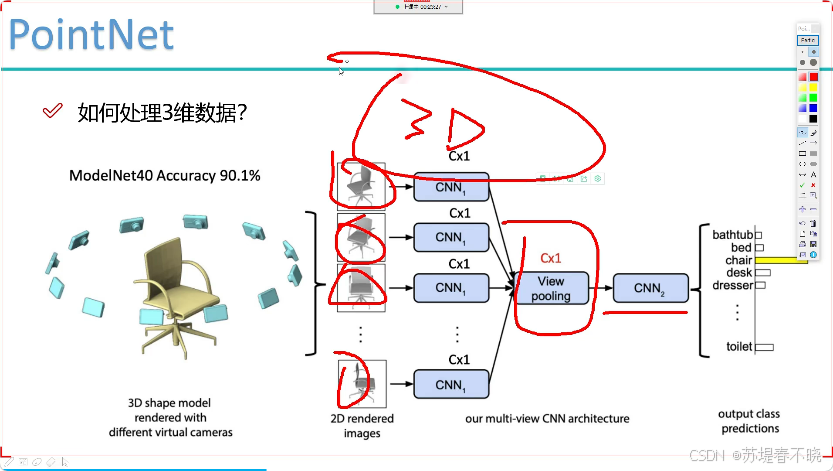

注：传统多视图方法先把 3D 模型渲染为多张 2D 图像，再通过视图池化汇总特征进行分类。

计算上不高效

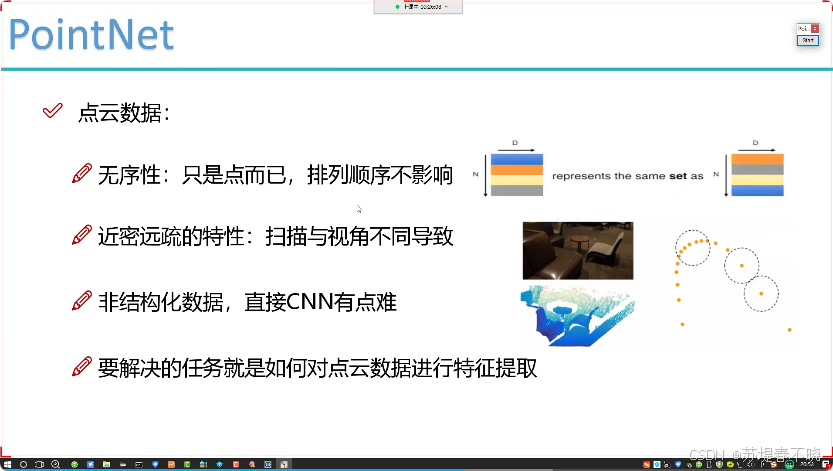

注：点云具有无序、非结构化和采样密度不均等特点，不能直接套用规则网格上的普通卷积。

注：无序性，上图的点交换，点云没影响

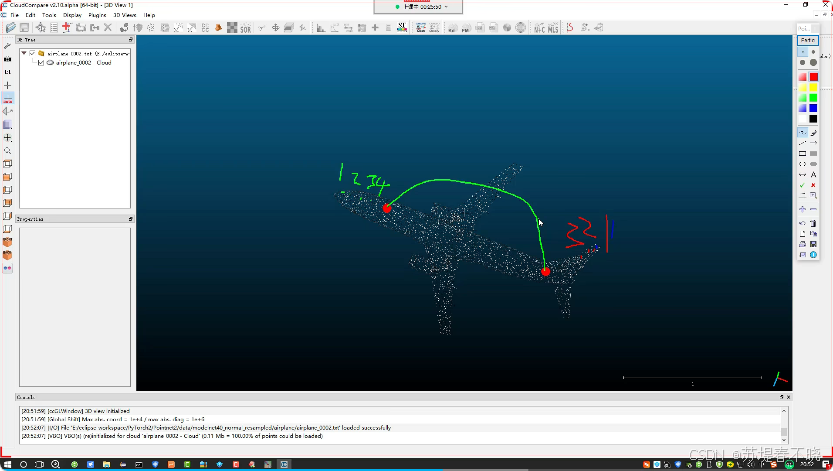

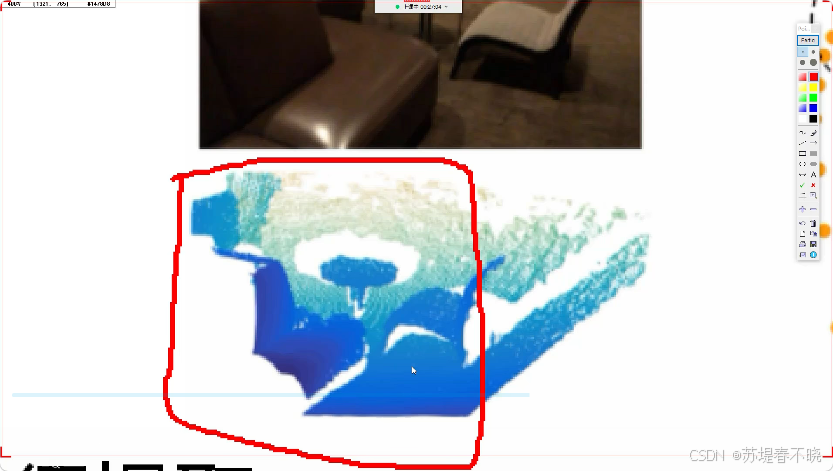

注：受扫描距离和视角影响，近处点通常更密，远处或遮挡区域更稀疏。

四、PointNet 的出发点

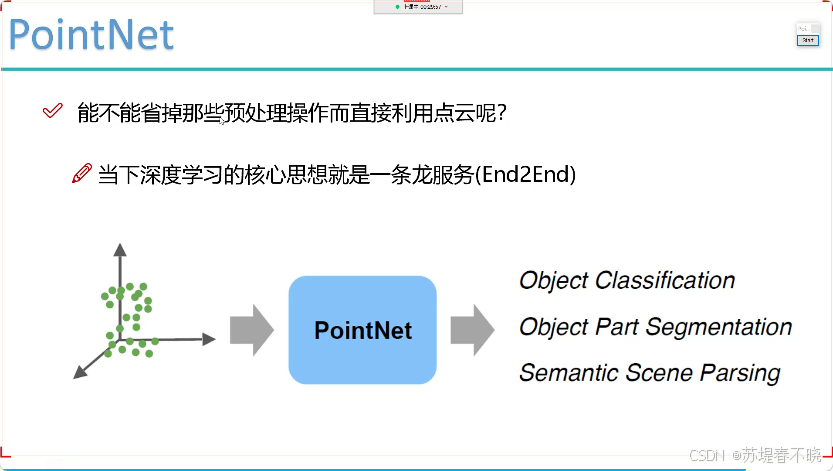

注：PointNet 直接接收原始点集，端到端完成分类、部件分割或场景解析。

当下深度学习的核心思想就是一条龙服务（End2End）

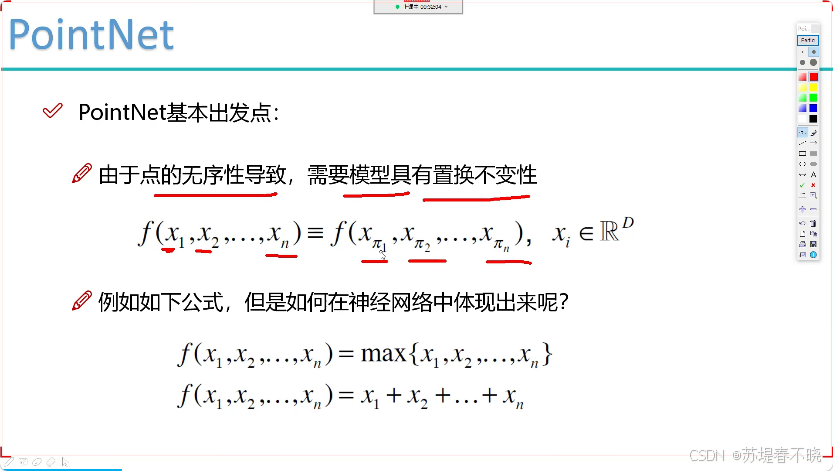

注：点的排列顺序不应改变输出，因此网络需要置换不变性；max 和求和都是对称函数。

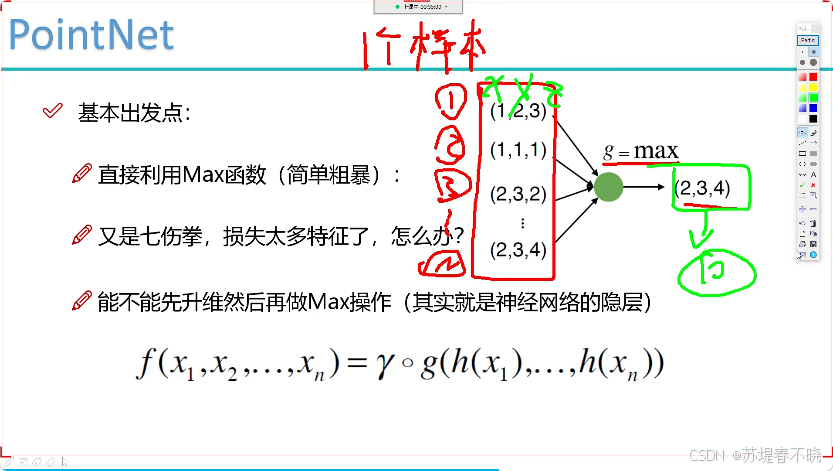

注：直接对三维坐标取最大值只得到很少的统计量，会丢失大量几何信息。

能不能先升维再做 max 操作

h

(

x

)

h(x)

h(x)： 特征升维函数（对应神经网络的隐层），将输入映射到更高维度的空间，eg 3->16->64->128->256->512->1024

g

g

g： 聚合函数（即图中的 Max 操作），用于整合高维特征。

γ

\\gamma

γ： 后续的复合变换或输出层，用于得到最终的结果。

注：PointNet 先用共享网络把每个点映射到高维特征，再用最大池化汇聚全局信息。

升维其实就是神经网络的 hidden layer

五、PointNet 网络架构

注：共享 MLP 逐点提取特征，对所有点做最大池化得到全局特征，最后由 MLP 输出结果。

注：分类分支使用全局特征预测物体类别；分割分支结合全局特征与逐点特征，为每个点分类。

分类是上面蓝色区域所示

注：两个 T-Net 分别学习输入坐标和中间特征的对齐变换，提高模型对几何变换的适应性（便于理解整体流程，把 T-Net 抹去了）。

注：输入从 N×3 逐点映射到 N×64、N×1024，再经最大池化得到 1024 维全局特征。

注：分类分支把 1024 维全局特征送入多层感知机，最终输出 K 个类别分数。

eg：2048 个点云，每个点云 1024 维特征，max 后得到 1024，MLP 后 K-dimension 向量

注：分割分支将全局特征复制到每个点，与 64 维局部特征拼接成 N×1088，再输出每个点的 M 类分数。

1024 global feature 复制了 N 份和前面的 64 维局部特征 concat，64+1024 = 1088
