【Prometheus 联邦集群与 VictoriaMetrics 远程存储实战】

提示：本文原创作品，良心制作，干货为主，简洁清晰，一看就会

文章目录

• 前言
• 一、Prometheus联邦（Federation）
• • 1.1 什么是Prometheus联邦
  • 1.2 Prometheus联邦实战
  • • 联邦节点配置
    • 配置prometheus主节点
• 二、Prometheus数据存储
• • 2.1 存储原理
  • 2.2 本地存储
  • 2.3 远程存储
  • • 实验环境
    • 安装VictoriaMetrics
    • 配置Prometheus

前言

为解决多节点监控数据聚合汇总问题，Prometheus提供联邦集群架构，可实现多Prometheus节点数据统一采集、集中管理，适配分布式监控场景。同时，Prometheus原生本地存储存在容量受限，通过部署VictoriaMetrics高性能时序数据库，完成Prometheus远程持久化存储改造，解决传统监控系统的数据存储痛点，搭建一套聚合能力强、存储时效久、性能稳定的监控架构。

一、Prometheus联邦（Federation）

1.1 什么是Prometheus联邦

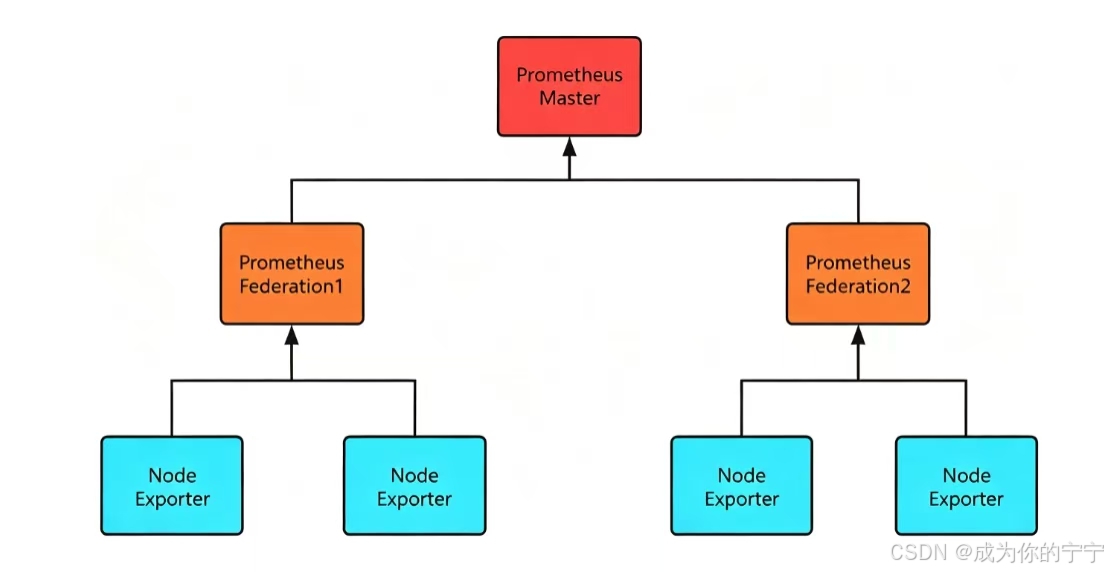

Prometheus联邦采用分层架构，下级Prometheus分片采集各类节点监控指标，上级总Prometheus统一拉取汇总，既能分散采集压力、避免单实例负载过高，实现多机房、多集群运维隔离，还可适配网络隔离环境、按需分层筛选指标，减轻顶层存储与查询开销，适合大规模多集群监控场景

1.2 Prometheus联邦实战

我已经在 prometheus-master、prometheus-federation1、prometheus-federation2 节点部署 Prometheus 服务；并在各被监控主机部署了 Exporter（本次采用 node-exporter）。部署步骤可参考这篇文章，本文重点讲解 Prometheus 联邦集群搭建流程 Prometheus，node exporter安装：https://blog.csdn.net/m0_63756214/article/details/161196428

联邦节点配置

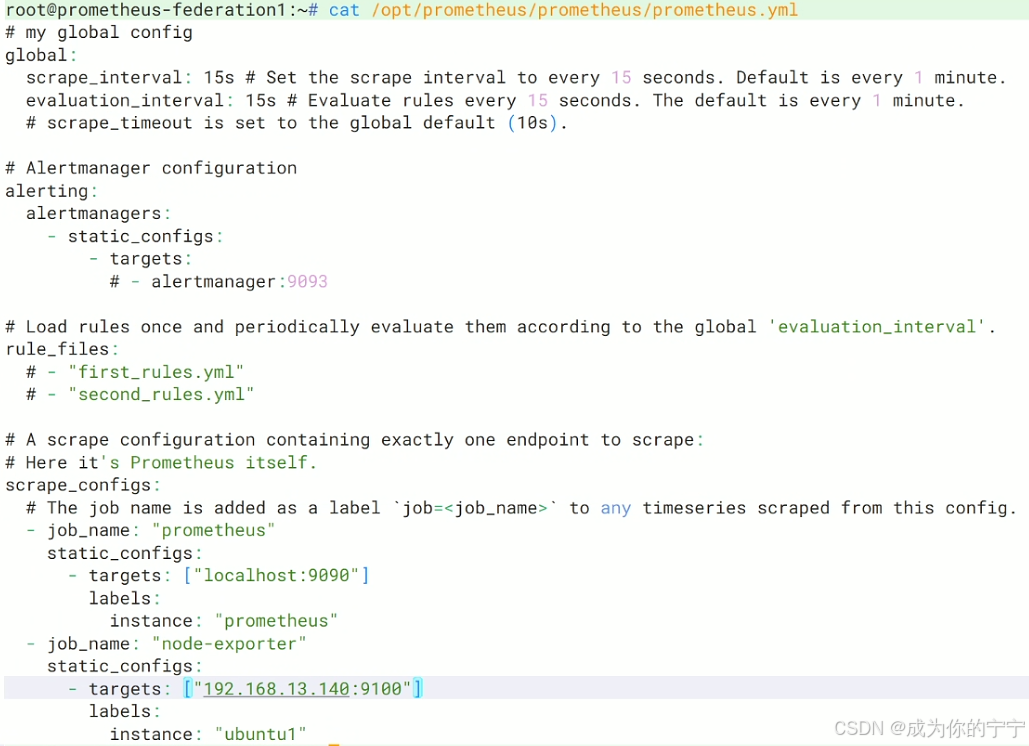

root@prometheus–federation1:~# vim /opt/prometheus/prometheus/prometheus.yml
scrape_configs:
……
– job_name: "node-exporter"
static_configs:
– targets: ["192.168.13.140:9100"]
labels:
instance: "ubuntu1"
root@prometheus–federation1:~# curl -X POST http://localhost:9090/-/reload

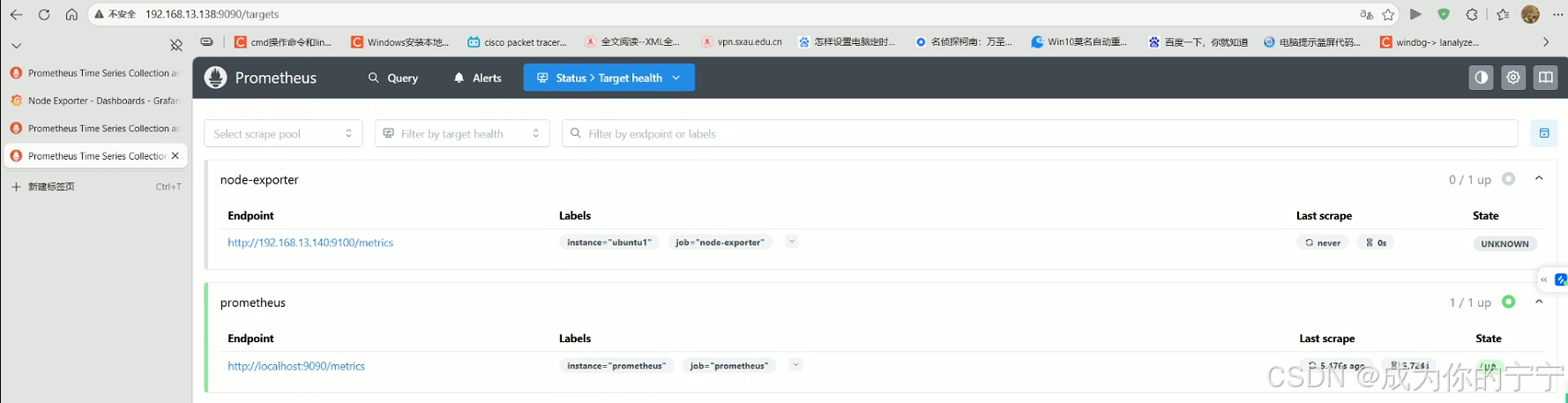

浏览器访问prometheus-federation1 ip:9090

root@prometheus–federation2:~# vim /opt/prometheus/prometheus/prometheus.yml
scrape_configs:
……
– job_name: "node-exporter"
static_configs:
– targets: ["192.168.13.142:9100"]
labels:
instance: "ubuntu2"
root@prometheus–federation2:~# curl -X POST http://localhost:9090/-/reload

浏览器访问prometheus-federation2 ip:9090

配置prometheus主节点

配置prometheus主节点管理prometheus 联邦节点

scrape_configs:
……
– job_name: 'federate'
scrape_interval: 15s
honor_labels: true
metrics_path: '/federate' # 指定采集端点路径，默认为/federate
static_configs:
– targets: ['192.168.13.138:9090'] # 指定联邦节点Prometheus节点地址，如果在k8s集群内，需要指定k8s的svc nodeport
– targets: ['192.168.13.139:9090']
params:
'match[]':
– '{job=~"prometheus|node-exporter"}' # 指定采集联邦节点的job名称，如果不匹配则不会采集

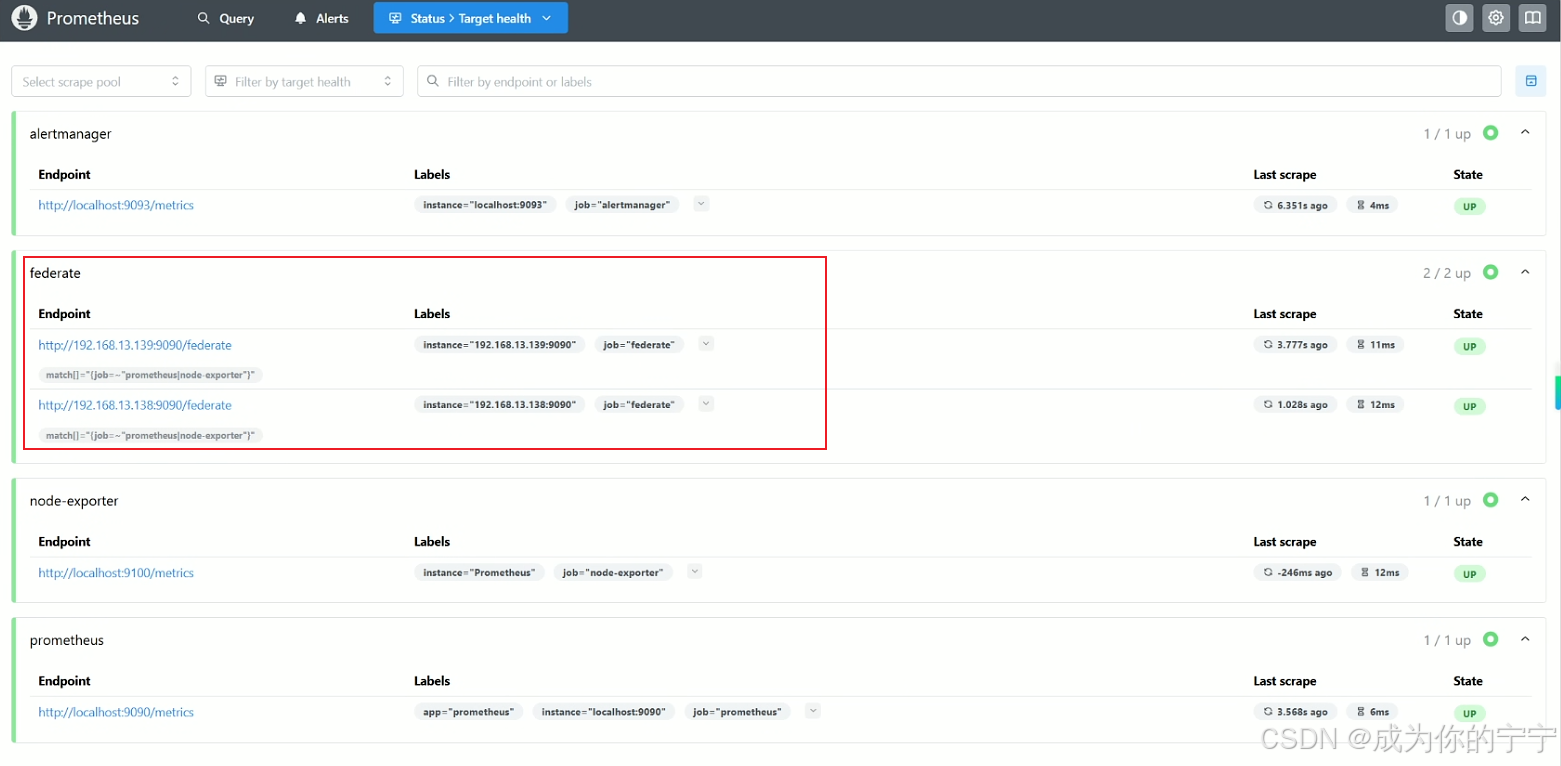

浏览器访问192.168.13.141:9090

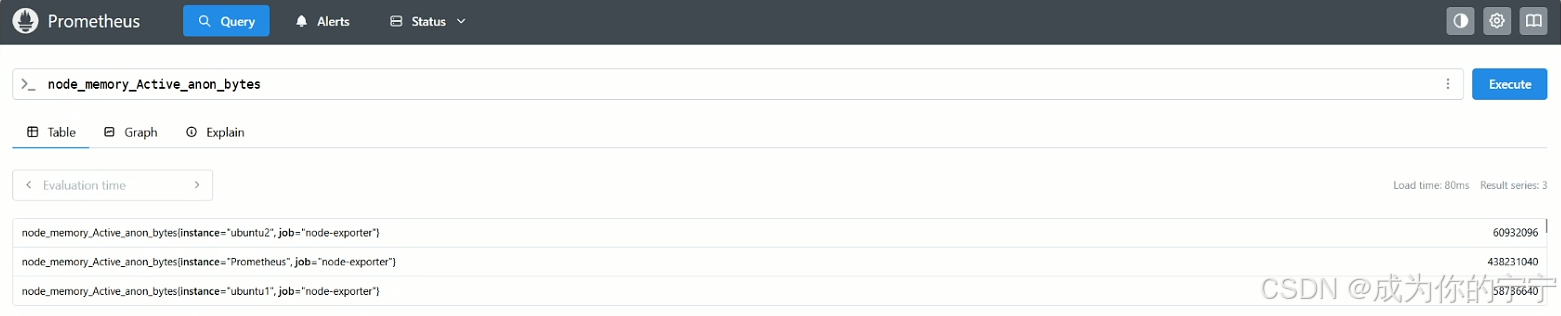

查询指标，可以看到收集了两个联邦节点的数据 当前 Prometheus 联邦集群基础架构已部署完成！

如果发现 Master 依然因为数据量过大而卡顿，应该在联邦节点（138/139）上做“预聚合”，而不是在 Master 上直接拉原始数据 在 138 和 139 的 Prometheus 中配置 Recording Rules（记录规则），将 5 分钟的 CPU、内存等高频指标聚合成每分钟的均值。然后 Master 的 match[] 只拉取这些聚合后的新指标（如 job=“aggregated”）。此时 Master 的数据量将减少 90% 以上，这才是真正的压力卸载

二、Prometheus数据存储

2.1 存储原理

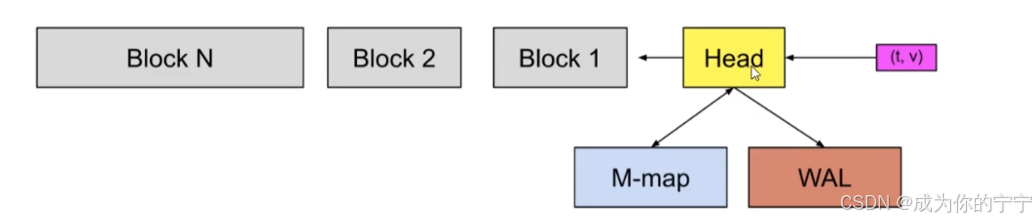

prometheus TSDB 写入存储原理 核心组件分工

• M-map：内存映射，只存文件引用，按需把磁盘chunk载入内存，节省内存
• WAL预写日志：保证写入可靠

WAL预写日志机制

完整写入流程 指标样本 → Head内存（同步写WAL防丢失）→ 留存2小时后刷盘生成Block → 老Block持续合并，过期删除

2.2 本地存储

我的prometheus是下载的tar包，然后安装在/opt/prometheus/下

root@prometheus:~# ls /opt/prometheus/prometheus/
alert.yml data LICENSE NOTICE prometheus prometheus.yml promtool
root@prometheus:~# ls /opt/prometheus/prometheus/data/
01KYHCV0DA2906BJWNS5M05Z1Y 01KZ5J98CPMFDRNRMG2J4R373Q chunks_head queries.active
01KZ5C14G4REHBGBYCBRM8ANBA 01KZ5J98PVVEQVZ71T8DZ3X899 lock wal

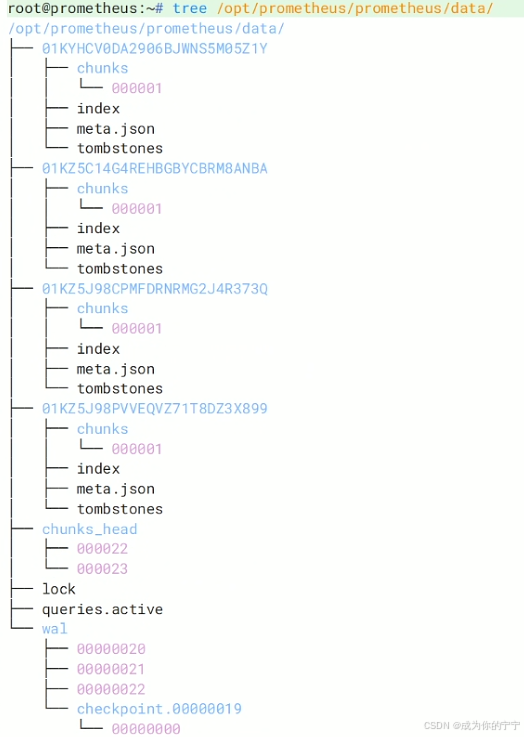

Prometheus TSDB本地数据默认存放于./data，在./data/目录下类似如01KYHCV0DA2…形式的目录为 2小时块Block目录 Block目录内包含4类核心文件：

• chunks：存放时序原始数据，单个chunk上限512MB；
• index：索引，根据指标名、标签定位时序数据；
• tombstones：软删除标记，不直接清理数据，查询时过滤已删内容；
• meta.json：Block元数据，支撑块合并、删除管理

如下图

2.3 远程存储

Prometheus本地存储存在单点故障、性能瓶颈，可通过远程存储解决。VictoriaMetrics（VM）是 Go 语言开发的高性能时序数据库，主打 Prometheus 远程长期存储，专为海量监控时序数据设计

VictoriaMetrics核心优势 1，兼容PromQL、Prometheus/Graphite API，可直接替代Prometheus、Graphite做Grafana数据源, 2，高性能：读写吞吐远超InfluxDB、TimescaleDB，适配云低IO/HDD存储 3，易扩展部署：单节点可替代中小型监控集群，提供开源集群版，适配K8s、工业、物联网等海量时序场景

实验环境

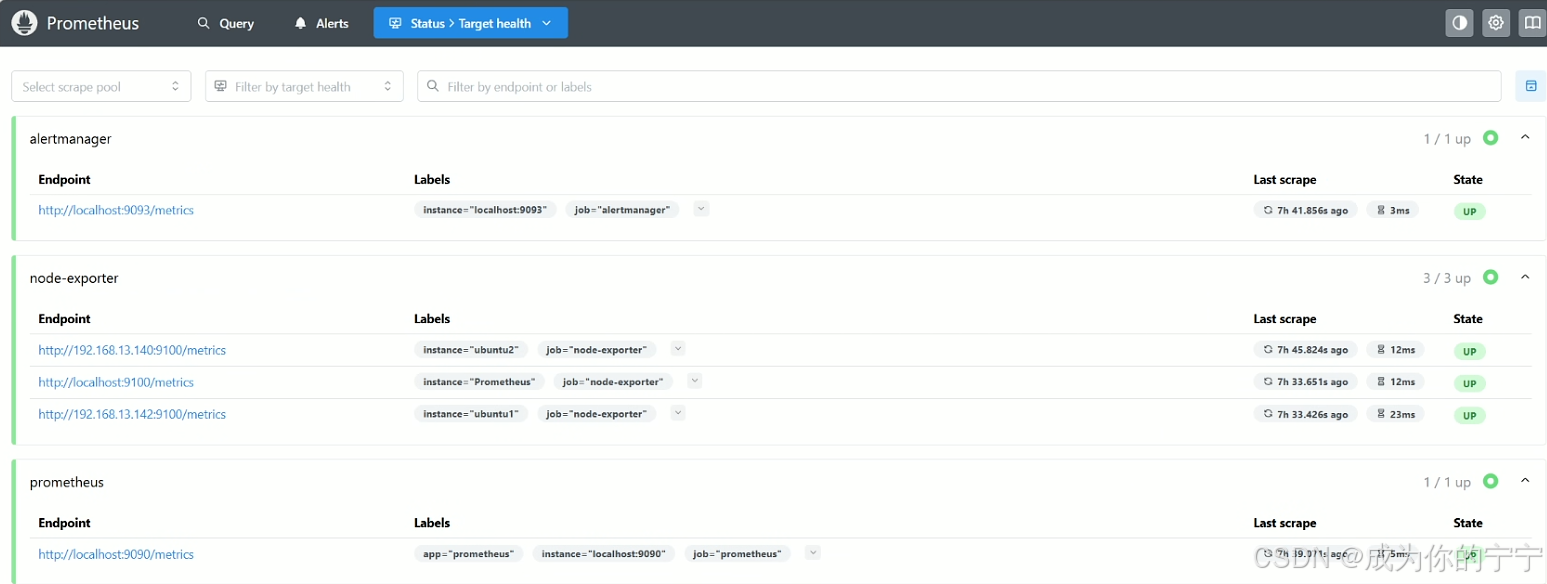

这是我目前Prometheus所监控的设备

安装VictoriaMetrics

Github下载VictoriaMetrics：https://github.com/VictoriaMetrics/VictoriaMetrics/releases

注意:不要下载enterpise版本，此版本需要授权许可 我这里演示的是单机模式，victoriametrics还有集群模式，后期会出教程

## 1. 下载tar包
root@victoriametrics:~# wget https://github.com/VictoriaMetrics/VictoriaMetrics/releases/download/v1.145.0/victoria-metrics-linux-amd64-v1.145.0.tar.gz
root@victoriametrics:~# ls
victoria–metrics–linux–amd64–v1.145.0.tar.gz
root@victoriametrics:~# tar xf victoria-metrics-linux-amd64-v1.145.0.tar.gz
root@victoriametrics:~# mv victoria-metrics-prod /usr/local/bin/

## 2. 创建系统后台用户
root@victoriametrics:~# useradd -r -s /sbin/nologin victoriametrics

## 3. 创建数据持久化目录
root@victoriametrics:~# mkdir -p /data/victoriametrics
root@victoriametrics:~# chown victoriametrics:victoriametrics /data/victoriametrics

## 4. 创建service文件
root@victoriametrics:~# cat > /lib/systemd/system/victoriametrics.service <<EOF
[Unit]
Description=VictoriaMetrics
Documentation=https://docs.victoriametrics.com/Single–server–VictoriaMetrics.html
After=network.target

[Service]
Restart=on–failure
User=victoriametrics
Group=victoriametrics
ExecStart=/usr/local/bin/victoria–metrics–prod –httpListenAddr=0.0.0.0:8428 –storageDataPath=/data/victoriametrics –retentionPeriod=12
#ExecReload=/bin/kill -HUP \\$MAINPID
LimitNOFILE=65535

[Install]
WantedBy=multi–user.target
EOF
root@victoriametrics:~# systemctl daemon-reload
root@victoriametrics:~# systemctl enable –now victoriametrics.service

-httpListenAddr=0.0.0.0:8428：VM 对外监听端口8428，允许任意IP访问 -storageDataPath=/data/victoriametrics：指标数据持久化存储目录 -retentionPeriod=12：数据保留时长12个月 LimitNOFILE=65535：调高进程最大文件句柄数，适配海量时序采集场景

root@victoriametrics:~# ls /data/victoriametrics/
data flock.lock metadata snapshots tmp

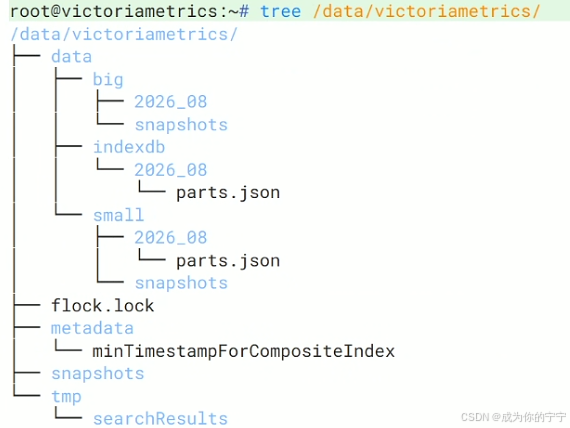

root@victoriametrics:~# tree /data/victoriametrics/

配置Prometheus

root@prometheus:~# vim /opt/prometheus/prometheus/prometheus.yml
global:
……
remote_write:
– url: http://192.168.13.139:8428/api/v1/write
……
scrape_configs:
……
– job_name: "victoriametrics"
static_configs:
– targets: ["192.168.13.139:8428"]
root@prometheus:~# curl -X POST http://localhost:9090/-/reload

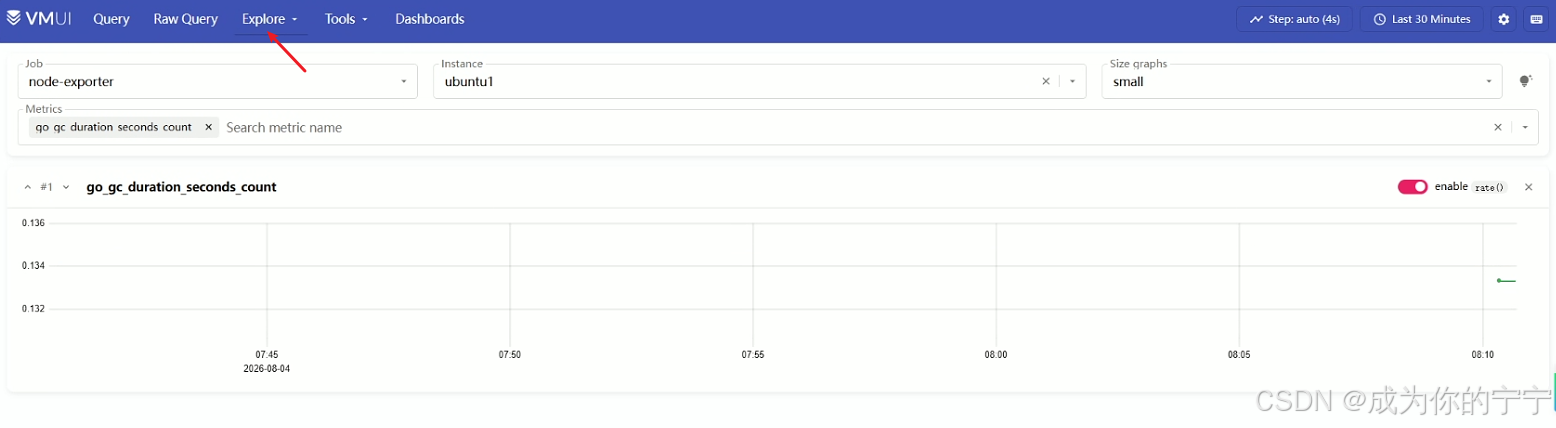

浏览器访问可视化 Web 管理控制台http://192.168.13.139:8428/vmui可以查看监控指标

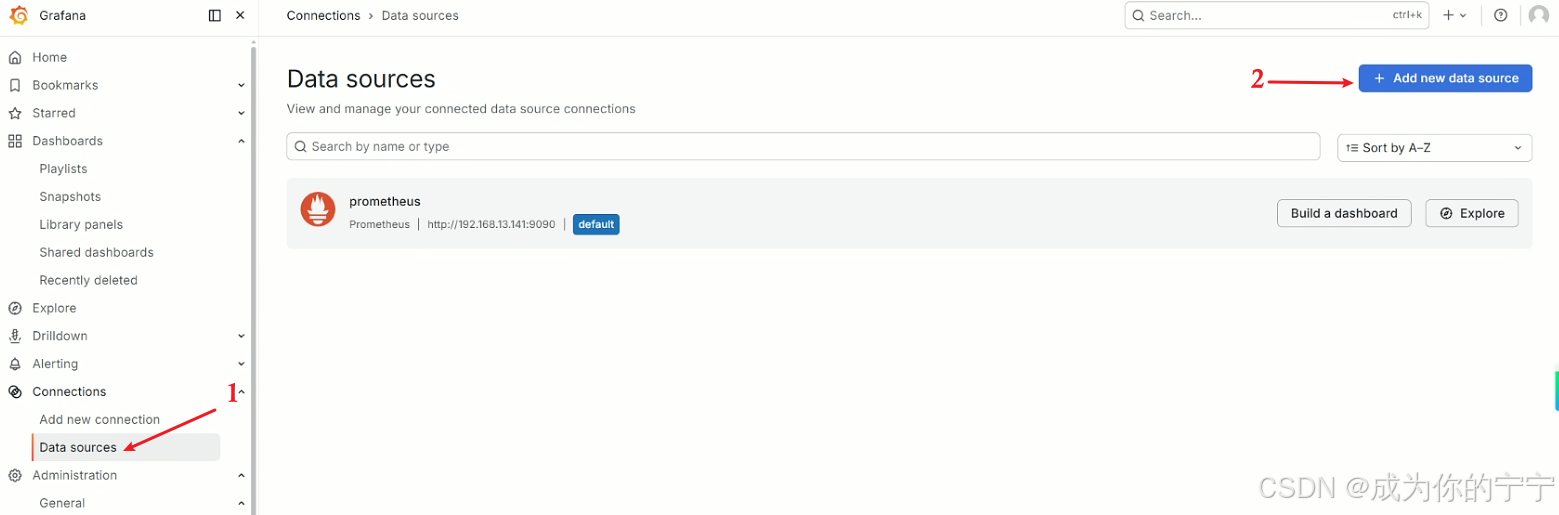

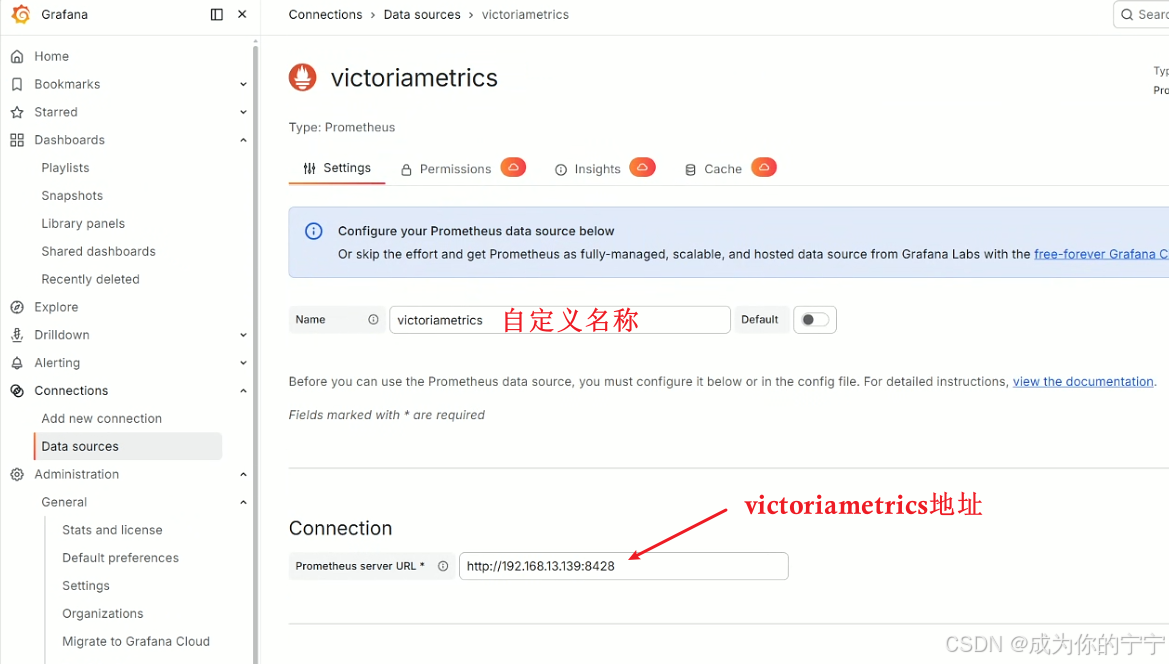

登录grafana，添加victoriametrics数据源

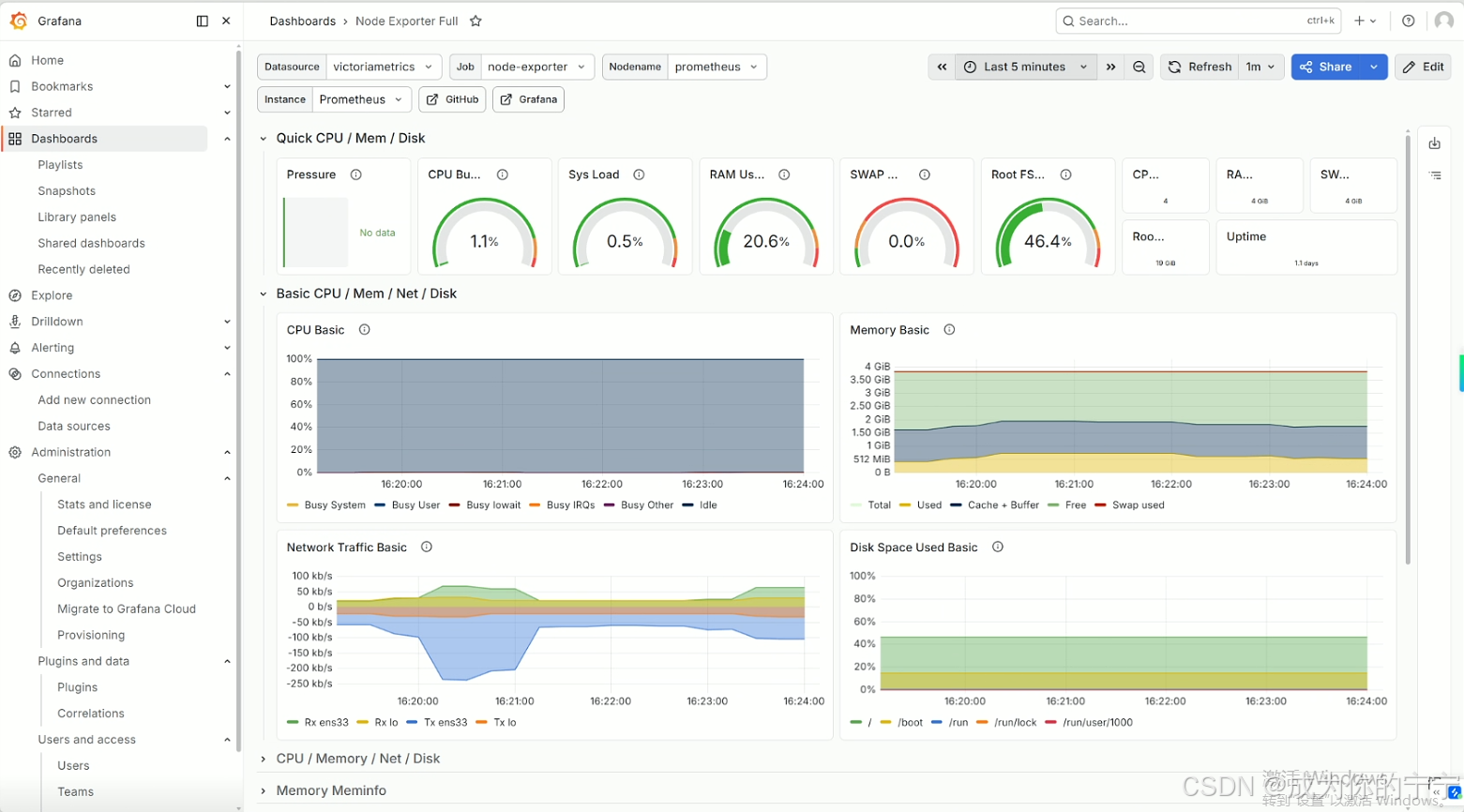

添加dashboard，可以看到数据从victoriametrics中来

到此Prometheus远程存储数据就部署好了！

注： 文中若有疏漏，欢迎大家指正赐教。 本文为100%原创，转载请务必标注原创作者，尊重劳动成果。 求赞、求关注、求评论！你的支持是我更新的最大动力，评论区等你～
