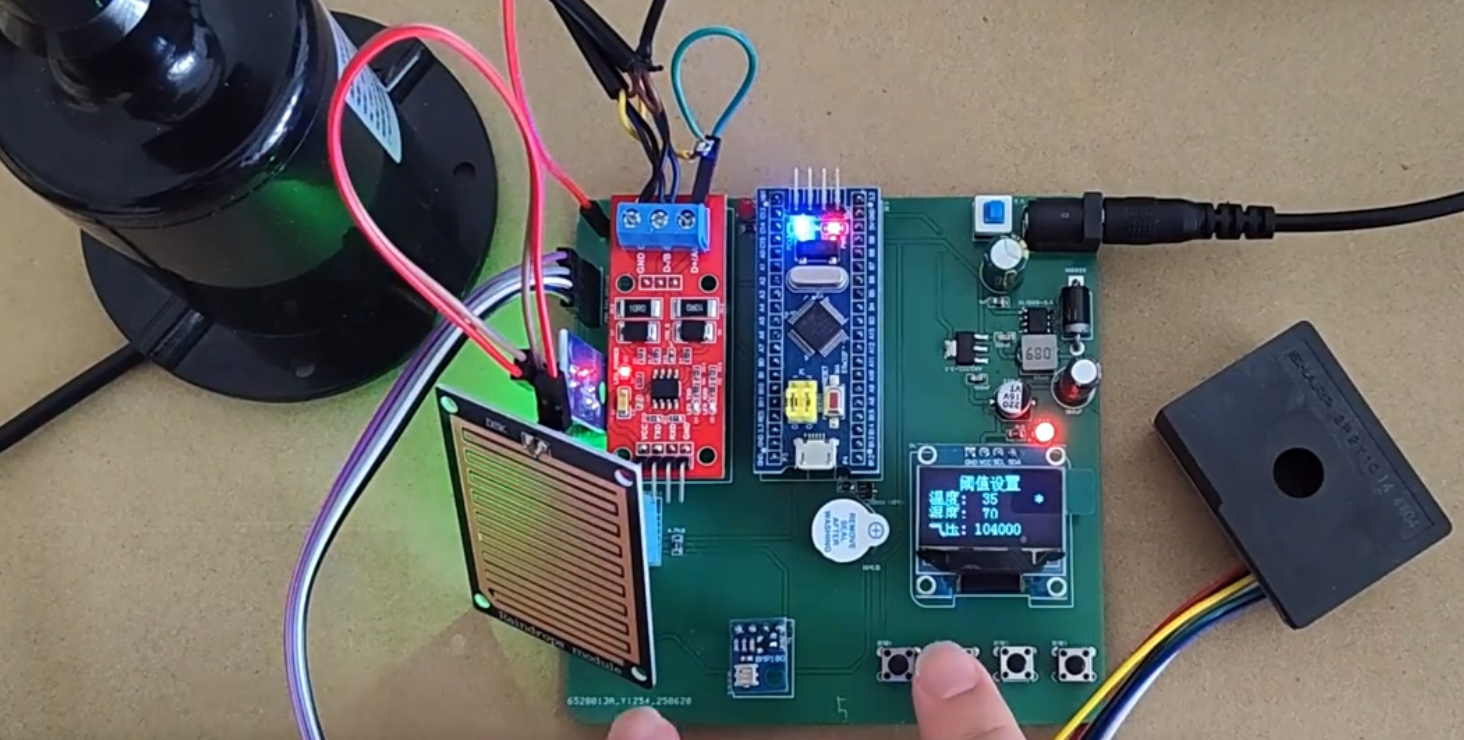

【单片机毕业设计推荐】基于 STM32 的环境多参数监测与声光报警系统设计，基于 STM32 的气象空气质量监测终端设计与实现（010605）

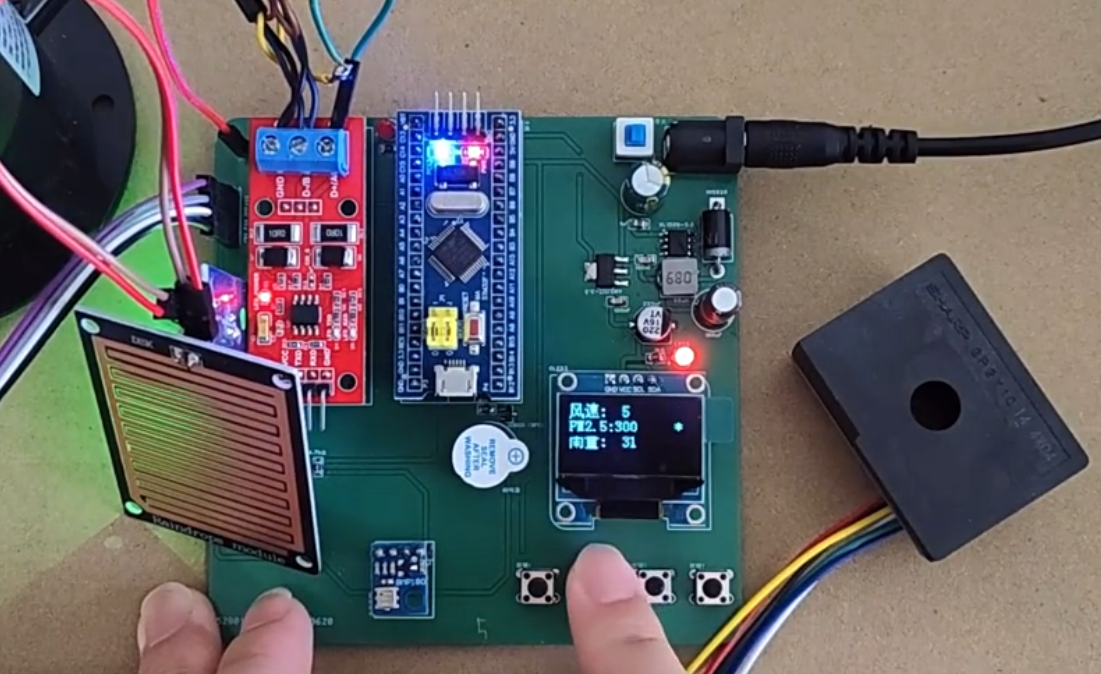

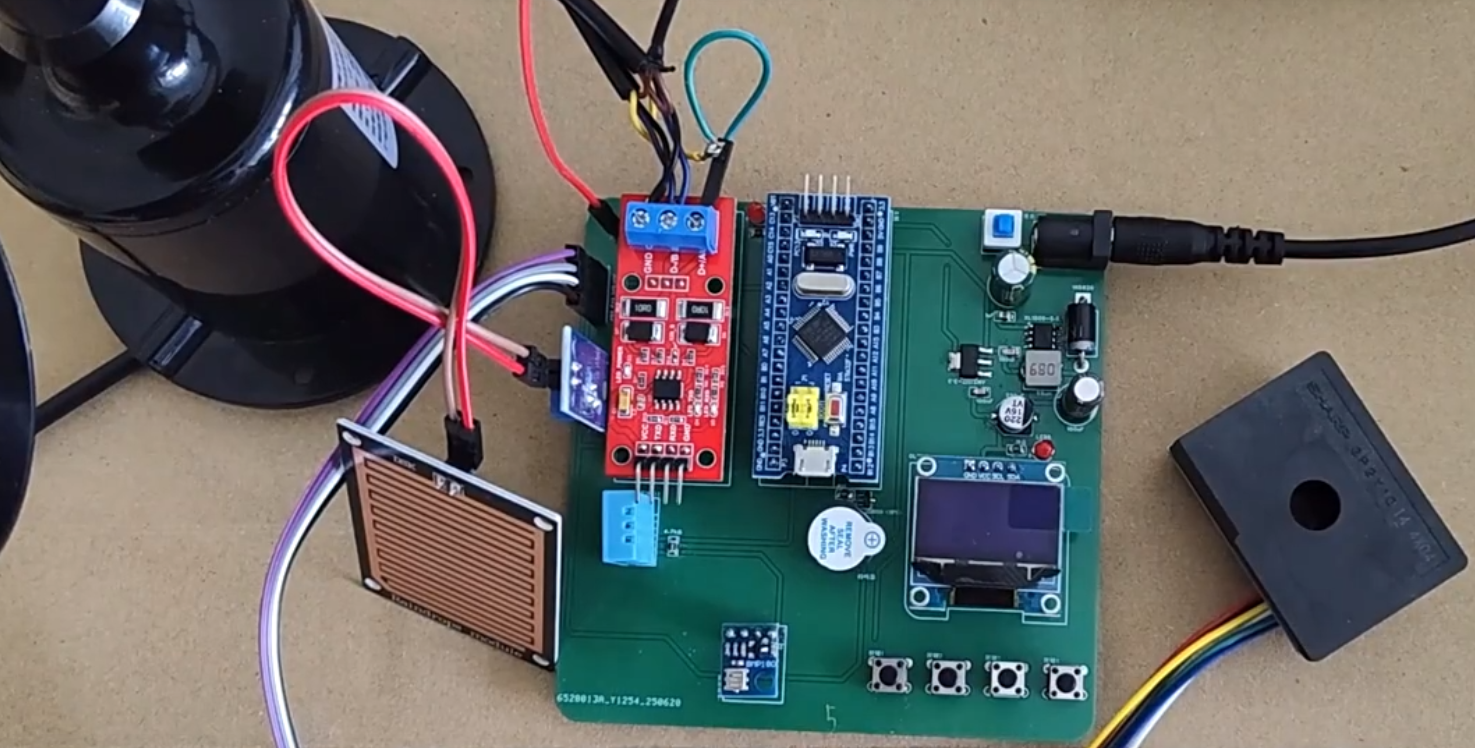

主控单元：STM32F103C8T6 单片机

作为整个系统的控制核心，负责读取各路传感器原始数据、完成数据换算处理、驱动 OLED 屏幕刷新、扫描按键电平、阈值逻辑判断与声光报警控制。选型理由：该型号资源充足、外设丰富、资料完善，是本科嵌入式开发主流芯片，成本适中，能够满足多传感器驱动与实时数据处理需求。

三杯式风速传感器

用于采集环境风速模拟信号，输出信号接入单片机 IO 口，主控读取信号换算得到实际风速值。选型理由：结构简单、适合户外环境使用，信号采集逻辑易于本科生实现，满足风速监测需求。

DHT11 温湿度传感器

单总线数字传感器，采集环境温度与相对湿度数据，直接输出数字化温湿度信息。选型理由：驱动简单，程序开发门槛低，适合本系统基础温湿度采集场景。

GP2Y1014AU 粉尘传感器

实现 PM2.5 粉尘浓度检测，输出模拟电压信号，单片机 ADC 采集电压并换算粉尘浓度数值。选型理由：电路成熟，相关参考案例丰富，适合空气质量监测功能开发。

GY-BMP280 大气压强传感器

I2C 通信数字传感器，采集环境大气压强数据。选型理由体积小巧，通信协议简单，便于与主控芯片进行数据交互。

雨水传感器

输出模拟电平信号，检测环境是否存在降雨，单片机通过电平判断雨水状态。选型理由电路简单，可快速实现降雨有无检测功能。

0.96 寸 OLED 显示屏（I2C）

负责实时展示风速、温湿度、PM2.5、大气压、雨水状态等监测数据。选型理由功耗低、显示清晰，驱动程序成熟，适合嵌入式本地可视化展示。

独立按键 4 路

分别用于界面切换、选中参数、阈值增加、阈值减少，接入单片机 GPIO 引脚实现按键扫描。选型理由硬件电路简单，易于实现人机交互逻辑。

声光报警模块（蜂鸣器 + LED）

自动模式下，当监测参数超过设定阈值时，主控驱动模块完成报警提示。

辅助硬件：电源模块、杜邦线、PCB 底板

主控数据处理功能

以 STM32F103C8T6 单片机作为核心处理器，周期性读取全部传感器采集信号，完成信号滤波、数据转换、数值校准，将原始传感信号转换为具备实际物理意义的环境参数，为显示、阈值判断提供有效数据，是整套系统的数据处理核心。

风速采集检测功能

驱动三杯式风速传感器持续采集风速信号，单片机实时获取信号并换算得到实时风速数值，持续更新风速监测数据，为显示与阈值预警提供风速数据来源。

温湿度与雨水检测功能

驱动 DHT11 传感器周期性读取环境温度、相对湿度数值；同步读取雨水传感器信号，识别当前环境降雨状态，持续输出温湿度数据与降雨状态标识。

PM2.5 粉尘浓度采集功能

单片机通过 ADC 采集 GP2Y1014AU 传感器输出模拟信号，换算得到环境 PM2.5 粉尘浓度数值，持续监测空气质量粉尘指标。

大气压强采集功能

通过 I2C 总线驱动 GY-BMP280 传感器，周期性读取大气压强数据，完成气压参数实时采集。

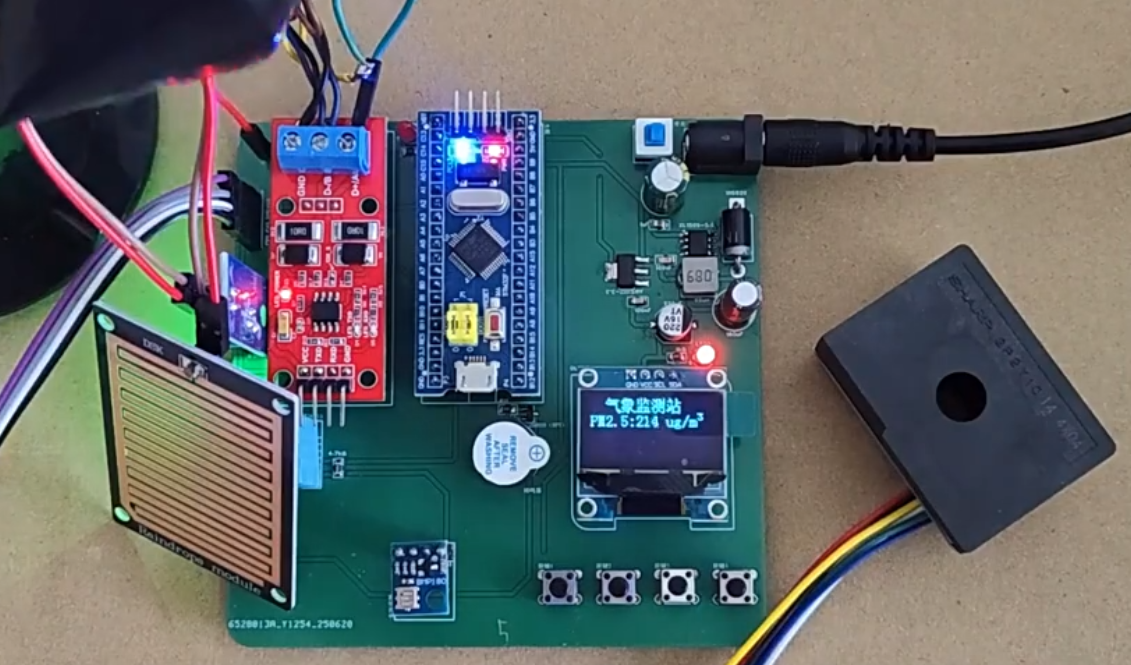

OLED 实时数据显示功能

将采集到的风速、温湿度、PM2.5、大气压强、雨水状态统一推送至 OLED 显示屏进行可视化展示，支持界面切换，方便现场人员直观读取全部环境监测信息。

界面切换与自动声光报警功能

按键 1 实现显示界面切换；系统运行在自动工作模式下，持续对比实时监测数值与预设阈值，当任意参数超出设定上限时，自动触发声光报警，提醒工作人员环境参数异常。

阈值自定义调节功能

系统切换至阈值配置模式后，按键 2 切换待调整的监测参数项目；按键 3 执行阈值数值增加操作，按键 4 执行阈值数值减少操作，可分别对风速、温湿度、PM2.5、大气压强、雨水对应的预警阈值进行自定义修改，适配不同场景预警标准。

开发语言：C 语言

作为 STM32 单片机程序开发编程语言，编写传感器驱动、按键扫描、屏幕显示、阈值判断、报警控制等底层业务代码，是嵌入式主控程序开发基础语言。

开发框架：STM32 标准库（STM32F10x_StdPeriph_Lib）

提供单片机外设寄存器封装接口，简化 GPIO、ADC、I2C、定时器等外设初始化开发，降低本科生嵌入式开发难度。

开发工具：Keil MDK5

用于单片机程序代码编写、编译、调试，支持程序下载至 STM32 开发板，为本课题核心开发环境。

硬件绘图工具：Altium Designer / AD

用于系统硬件电路原理图绘制，完成主控、传感器、外设之间电路设计。

仿真调试工具：ST-Link 调试器

实现程序下载、在线断点调试，便于排查传感器读取、按键逻辑、数据处理等程序 bug。

通信协议：I2C、单总线、ADC 模拟采集

I2C 用于 OLED、BMP280 的数据通信；单总线协议驱动 DHT11；ADC 模拟采集用于风速传感器、粉尘传感器、雨水传感器模拟信号读取。

代码版本辅助工具：Notepad++

用于代码快速查看、文本编辑，辅助程序文档整理。

测试工具：万用表

硬件调试阶段测量电压电平，排查硬件接线故障，保障传感器供电与信号线路正常工作。

文档工具：Microsoft Word、Visio

Visio 绘制系统总体架构框图、流程图；Word 用于毕业设计文档撰写、图纸整理。
