(转自公众hao“服务器BMC”)服务器BMC芯片功能——MCTP协议

有朋友问MCTP的事情。作为技术小白，对一些细节不了解，平时听其他人交流过，利用周末学习了一下。不对之处，请专家指出。

    MCTP（Management Component Transport Protocol，管理组件传输协议），对于做服务器BIOS、BMC开发的同学来说不陌生。它是一种管理和控制传输协议，用于设备之间的通信和控制。它定义了一套通信规范，包括设备发现、配置、监控和故障处理等。最早由PCI-SIG（Peripheral Component Interconnect Special Interest Group）提出。

MCTP协议的发展经历了多个关键阶段：

• 2004年：随着服务器复杂度提升，IPMI 1.5暴露带宽不足的问题

• 2008年：DMTF发布MCTP协议草案，定义基于消息的轻量级传输框架

• 2010年：MCTP 1.0正式纳入DSP0236标准，支持I²C/SMBus传输绑定

• 2015年：DSP0236 v1.3引入PCIe VDM传输模式，带宽提升至2.5GT/s

• 2020年：MCTP 2.0支持多拓扑网络及TLS 1.3加密

• 2024年：集成量子安全算法的MCTP 3.0提案通过

     简单来说，MCTP是一个与底层物理总线无关的消息传输协议，最核心的设计理念是：独立于底层物理介质——工作在类似"数据链路层"的位置，可以在不同的物理介质上传输管理消息，如PCIe、SMBus/I2C、I3C、USB等，MCTP都给上层应用提供了一套统一的通信接口。一个MCTP网络中有多个“端点”（Endpoint），每个端点有一个唯一的EID（端点ID，8位逻辑地址）作为标识。在此基础上，MCTP可以承载PLDM（平台级数据模型）、SPDM（安全协议与数据模型）、NC-SI（网络控制器边带接口）以及OEM自定义等上层管理协议。

MCTP over PCIe的功能：

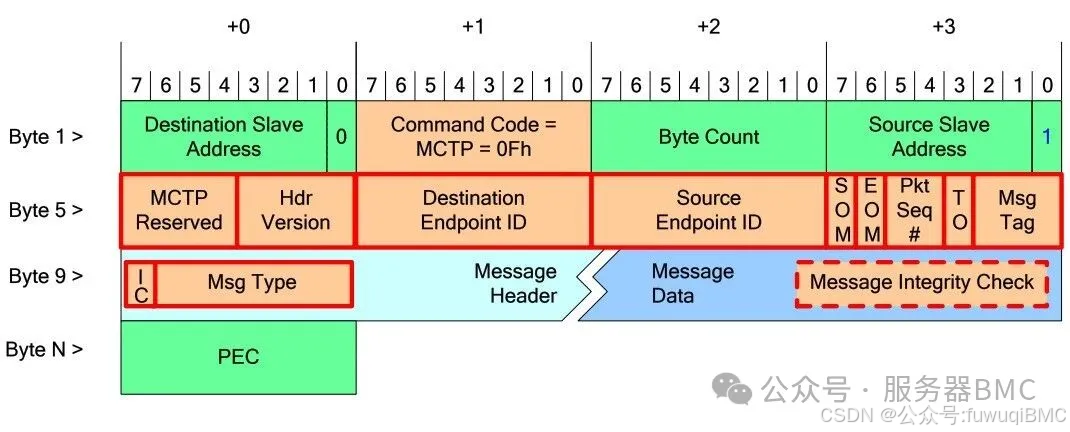

    在MCTP的各种传输绑定中，MCTP over PCIe是最受关注的方案之一。通过 PCIe 的 VDM（Vendor Defined Message，厂商定义消息）传输 MCTP 数据包，兼顾高速带宽与管理通信的可靠性。MCTP消息作为Type 1 VDM的一种特殊形式传输，并被赋予唯一的VDM Code值0000b，这样区别于其他VDM。其报文结构包含：

• PCIe头部：定义目标设备ID、源ID等路由信息
• MCTP头部：包含版本号、序列号、消息类型等控制字段
• 数据载荷：承载PLDM、SPDM等上层协议数据
• CRC校验：确保数据完整性

有朋友问Bus Owner和Bus Owner Proxy：

在 Intel 平台中，MCTP 的总线管理机制有独特设计——Bus Owner（总线所有者） 与Bus Owner Proxy（总线所有者代理），是 Intel 平台 MCTP 通信的核心逻辑。

——Bus Owner（总线所有者）

   在Intel架构中，Intel Management Engine（ME）充当Bus Owner。Bus Owner是MCTP网络中的核心管理实体，负责：

• 端点发现：通过广播命令发现PCIe总线上的MCTP设备

• EID分配：为每个MCTP端点分配唯一的Endpoint ID

• 路由管理：维护MCTP网络的路由表，确保消息正确转发

• 网络协调：管理MCTP网络的拓扑结构和通信时序

    Bus Owner是MCTP网络的"大脑"，没有它，端点之间无法建立有效的通信。

——Bus Owner Proxy（总线所有者代理）

     然而，在实际的带外管理场景中，BMC需要与PCIe设备通信，但它并非直接的Bus Owner。这时就需要Bus Owner Proxy机制。

工作流程如下：

   一般这种MCTP协议处理大概在芯片硬件完成了，BMC固件负责拆包后的数据处理。

    以上个人学习，请指正。谢谢。
