用 DeepDraw 几何引擎开发建筑设计软件（五）：创建选择工具

用 DeepDraw 几何引擎开发建筑设计软件（五）：创建选择工具

系列文章

介绍

这一节开始介绍选择工具，引擎里提供了拾取对象的工具类CPickHelper，通过鼠标点击屏幕上的坐标，这个类遍历场景中的全部对象，包括组件中，返回一个列表，包含了所有左边点周围（9×9）像素内所有碰到的对象，并且通过面遮挡，排序等方式，得到最佳的拾取对象（BestPick）

创建SelectTool

直接上源代码，这是最简单的一个工具类，目的是演示，如何使用CPickHelper

import core

class SelectTool(core.IBaseTool):
def __init__(self, view):
super().__init__(view.view_proxy)
self.view = view
self.activate()

def activate(self):
self.pick_helper = core.CPickHelper(self.view.view_proxy)

def draw(self, gl):
pass

def draw_2d(self, painter):
pass

def on_left_button_down(self, pos, mod):
self.pos_x = pos.x()
self.pos_y = pos.y()

picker = self.pick_helper
picker.Reset()

picker.SinglePick(self.pos_x, self.pos_y, 9, None)

best = picker.BestPick()

print("select:")
if best:
print(best.e)

def on_left_button_up(self, pos):
pass

def on_mouse_move(self, pos, modifiers):
pass

运行结果

运行后，创建一个矩形，这相当于给场景添加了5个对象（4个线段和一个面），然后用鼠标选择面，可以看到，点选面，终端显示的select是CFace，点选线，显示CEdge，当同时选中时，CEdge的优先级要高于CFace

[python3.8]
>>> select:
<editor2.CEdge object at 0x0000028B018491F0>
select:
<editor2.CFace object at 0x0000028B01892130>
select:
<editor2.CEdge object at 0x0000028B0181C030>

高亮选中效果

现在已经可以知道CPickHelper返回的是什么了，那么把选中的高亮显示，基本的选择工具就有，其实只要使用SetSelection和ClearSelection，引擎的渲染模块，就会自动显示高亮效果

def on_left_button_down(self, pos, mod):
self.pos_x = pos.x()
self.pos_y = pos.y()

model = core.active_model()

picker = self.pick_helper
picker.Reset()

picker.SinglePick(self.pos_x, self.pos_y, 9, None)

best = picker.BestPick()

print("select:")
if best:
print(best.e)
model.SetSelection([best.e])
else:
model.ClearSelection()

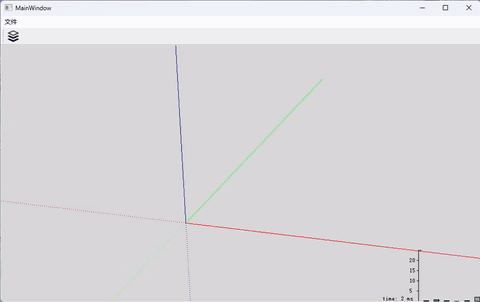

运行起来，交互效果非常好

再测试细节更丰富的模型

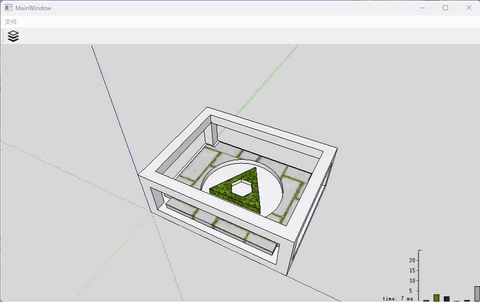

这里导入个复杂点的模型，要用到下一节讲到的读取dim文件，其实只要在程序初始化的时候加入一小段：

model = core.CModel()
binfile.load_sketchup_model(model, "test3_triangle.dim")
model.Activate()
core.set_active_model(model)
