Nginx四层代理通过SNI实现不同的域名请求到不同的上游服务器 nginx之ngx_stream_ssl_preread_module模块使用

Nginx之四层负载模块ngx_stream_ssl_preread_module

ngx_stream_ssl_preread_module模块是Nginx的一个stream模块，用于在不终止SSL/TLS连接的情况下从ClientHello消息中提取信息，比如SNI（服务器名称指示）、ALPN（应用层协议协商）和支持的最高协议版本。

这个模块默认不构建，需要通过–with-stream_ssl_preread_module配置参数启用。主要指令是ssl_preread，变量包括ssl_preread_server_name、ssl_preread_alpn_protocols、$ssl_preread_protocol等。

模块编译与启用

该模块默认不构建，需要在编译 Nginx 时显式启用：

./configure –with-stream –with-stream_ssl_preread_module
# 其他原有参数
make && make install

编译后可通过 nginx -V 2>&1 | grep stream_ssl_preread验证模块是否已包含

[root@nginx01 ~]# /usr/local/nginx/sbin/nginx -V 2>&1 | grep stream_ssl_preread
configure arguments: –prefix=/usr/local/nginx –group=nginx –user=nginx –sbin-path=/usr/local/nginx/sbin/nginx –conf-path=/etc/nginx/nginx.conf –error-log-path=/var/log/nginx/error.log –http-log-path=/var/log/nginx/access.log –http-client-body-temp-path=/tmp/nginx/client_body –http-proxy-temp-path=/tmp/nginx/proxy –http-fastcgi-temp-path=/tmp/nginx/fastcgi –pid-path=/var/run/nginx.pid –lock-path=/var/lock/nginx –with-compat –with-file-aio –with-threads –with-http_addition_module –with-http_auth_request_module –with-http_dav_module –with-http_flv_module –with-http_gunzip_module –with-http_gzip_static_module –with-http_mp4_module –with-http_random_index_module –with-http_realip_module –with-http_secure_link_module –with-http_slice_module –with-http_ssl_module –with-http_stub_status_module –with-http_sub_module –with-http_v2_module –with-mail –with-mail_ssl_module –with-stream –with-stream_realip_module –with-stream_ssl_module –with-stream_ssl_preread_module –with-cc-opt='-O2 -g -pipe -Wall -Wp,-D_FORTIFY_SOURCE=2 -fexceptions -fstack-protector-strong –param=ssp-buffer-size=4 -grecord-gcc-switches -m64 -mtune=generic -fPIC' –with-ld-opt='-Wl,-z,relro -Wl,-z,now -pie'

核心指令与变量

指令：

• ssl_preread on | off;

  在 stream { server { … } }上下文中使用，开启后 Nginx 会在收到 ClientHello 后提取 SNI、ALPN 等信息。

内置变量：

为编译安装的 Nginx 配置四层负载均衡，可以通过子配置文件的方式实现模块化管理。以下是完整配置方案：我们可以通过include指令引入子配置文件。创建子配置文件，例如在/usr/local/nginx/stream/conf.d/stream.conf，并在该文件中配置四层负载均衡。具体配置示例：主配置文件（nginx.conf）中，在http配置块之外，添加stream配置块的引入：注意：stream配置块和http配置块是平级的

[root@nginx01 ~]# mkdir -p /usr/local/nginx/stream/conf.d/ #用于存放四层负载均衡的子配置文件目录

编辑主配置文件 nginx.conf，在 http块同级添加 stream配置：

代理nginx-172.16.229.44
[root@nginx01 ~]# vim /etc/nginx/nginx.conf
user nginx;
worker_processes auto;
events {
worker_connections 1024;
}

# HTTP 层配置
http {
include mime.types;
default_type application/octet-stream;
# … 其他 http 配置
}
# Stream 层配置（四层负载均衡）
stream {
# 包含所有启用的子配置
include /usr/local/nginx/stream/conf.d/*.conf;

# 日志格式
log_format basic '$remote_addr [$time_local] '
'$protocol $status $bytes_sent $bytes_received '
'$session_time "$ssl_preread_server_name"';

access_log logs/stream_access.log basic;
error_log logs/stream_error.log;

#性能优化建议
# 启用端口复用（Linux 3.9+）如果需要
listen 443 reuseport;

# 调整预读缓冲区大小
preread_buffer_size 32k;
preread_timeout 30s;

# 连接优化
proxy_connect_timeout 5s;
proxy_timeout 60s;

}

#创建存放四层负载均衡的日志目录
[root@nginx01 ~]# mkdir /usr/local/nginx/logs

[root@nginx01 ~]# /usr/local/nginx/sbin/nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@nginx01 ~]# /usr/local/nginx/sbin/nginx -s reload

配置示例

1.基于 SNI 的分流

将不同域名的请求路由到不同的上游服务器：

基于 TLS SNI (Server Name Indication) 的四层 TCP/UDP 代理配置，用于 透明地转发 HTTPS 流量，而无需解密其内容。它利用了 Nginx 的 stream模块（常用于代理 TCP/UDP 流量）和 ssl_preread指令。

该配置的核心是：根据客户端 TLS 握手时发出的 SNI 主机名，将加密的 HTTPS 流量转发到不同的后端服务器。

1.配置结构 (map块)：

map $ssl_preread_server_name $backend {
www.test1.com backend1;
www.test2.com backend2;
default backend_default;
}

• 目的：建立一个映射表。
• 变量：$ssl_preread_server_name是 ssl_preread模块提取出的 SNI 主机名。
• 逻辑：检查 SNI 值。如果是 www.test1.com，则将变量 $backend的值设置为 backend1；如果是 www.test2.com，则设置为 backend2；其他所有情况（即 SNI 不匹配或为空），则设置为 backend_default。

2.上游定义 (upstream块)：

upstream backend1 { server www.test1.com:443; }
upstream backend2 { server www.test2.com:443; }
upstream backend_default { server 10.0.0.3:443; }

• 定义了三个上游服务器组。当流量需要被转发时，Nginx 会连接到这里定义的地址。
• backend1和 backend2直接代理到了互联网上的真实服务。
• backend_default是一个默认的或内部的后端，例如一个默认的网站、一个错误页面服务器，或者一个用于处理的中间服务（如 WAF）。

3.服务器块 (server块)：

server {
listen 443;
proxy_pass $backend;
ssl_preread on;
}

• listen 443;：在 TCP 443 端口上监听（这是 HTTPS 的标准端口）。
• ssl_preread on;：关键指令。它启用了一个“预读”机制。Nginx 会在不进行 TLS 解密的情况下，从客户端发来的第一个数据包（Client Hello）中提取 SNI 信息。这个过程不会破坏 TLS 的加密性。
• proxy_pass $backend;：将接收到的所有流量转发到 $backend变量所指向的上游服务器组。这个变量的值由第一步的 map规则根据 SNI 决定。

工作原理与数据流

配置用途与场景

• SSL 卸载网关/反向代理：可以作为多个后端 HTTPS 服务的统一入口，根据域名将请求分发到不同的服务器，而无需在每个后端服务器上配置 SSL 证书。
• 隧道或透明代理：常用于需要根据域名路由加密流量的场景，如在企业内部网络中，将特定域名的流量引导至安全审查设备或代理服务器。
• 负载均衡的前置路由：可以先根据 SNI 进行粗略路由，再在每个 upstream块内定义多个 server实现更细粒度的负载均衡。

重要特性

• 工作在四层 (Transport Layer)：这是在 TCP 层面进行的代理，不涉及七层（HTTP）协议。
• 不解密 TLS：ssl_preread只读取握手初期的明文部分，全程不解密应用层数据，因此无需配置 SSL 证书和私钥。

完整配置

[root@nginx01 ~]# cd /usr/local/nginx/stream/conf.d/
[root@nginx01 conf.d]# vim server_proxy.conf
#SNI 到后端映射
map $ssl_preread_server_name $backend {
www.test1.com backend1;
www.test1.com backend2;
default backend_default;
}

upstream backend1 { server www.test1.com:443; }
upstream backend2 { server www.test2.com:443; }
upstream backend_default { server 10.0.0.3:443; }

server {
listen 443;
proxy_pass $backend;
ssl_preread on;
}

[root@nginx01 ~]# /usr/local/nginx/sbin/nginx -s reload

客户端验证
[root@web01 ~]# curl -v –resolve www.test1.com:443:172.16.229.44 https://www.baidu.com
[root@web01 ~]# curl -v –resolve www.test2.com:443:172.16.229.44 https://www.jd.com/

2. 基于 ALPN 协议的分流

根据客户端声明的应用层协议（如 HTTP/2、HTTP/1.1）进行路由：

stream {
map $ssl_preread_alpn_protocols $proxy {
~\\bh2\\b 127.0.0.1:8001; # HTTP/2
~\\bhttp/1.1\\b 127.0.0.1:8002; # HTTP/1.1
~\\bxmpp-client\\b 127.0.0.1:8003; # XMPP
}

server {
listen 9000;
proxy_pass $proxy;
ssl_preread on;
}
}

3. 单端口同时支持 HTTP 与 HTTPS

通过检测是否包含 SSL 握手信息，将流量分别导向 HTTP 或 HTTPS 后端：

map块：
map $ssl_preread_protocol $back {
"" http_backend;
default https_backend;
}
这里定义了一个映射，根据变量$ssl_preread_protocol的值来决定$back变量的值。
$ssl_preread_protocol是ssl_preread模块提供的变量，用于获取客户端TLS握手中ClientHello消息的协议版本（如TLSv1.2、TLSv1.3等）。
如果$ssl_preread_protocol的值为空（即非TLS流量），则$back的值为http_backend。
如果$ssl_preread_protocol的值非空（即TLS流量），则$back的值为https_backend。

upstream块：
upstream http_backend { server www.testpm.cn:80; }
upstream https_backend { server www.test1.com:443; }
定义了两个上游服务器组。
http_backend：指向一个HTTP服务器（www.testpm.cn的80端口）。
https_backend：指向一个HTTPS服务器（www.test1.com的443端口）。

server块：
server {
listen 8081;
proxy_pass $back;
ssl_preread on;
}
监听8081端口。
ssl_preread on;：启用ssl_preread功能，允许Nginx在转发之前读取TLS握手的初始信息（如协议版本、SNI等），而不进行解密。
proxy_pass $back;：将流量转发到由$back变量指定的上游服务器组。

完整配置

[root@nginx01 ~]# cd /usr/local/nginx/stream/conf.d/
[root@nginx01 conf.d]# vim server_proxy.conf
map $ssl_preread_protocol $back {
"" http_backend;
default https_backend;
}

upstream http_backend { server www.testpm.cn:80; }
upstream https_backend { server www.test1.com:443; }

server {
listen 8081;
proxy_pass $back;
ssl_preread on;
}
[root@nginx01 ~]# vi /etc/hosts
172.16.229.47 www.testpm.cn #做本地解析域名到测试虚拟机ip

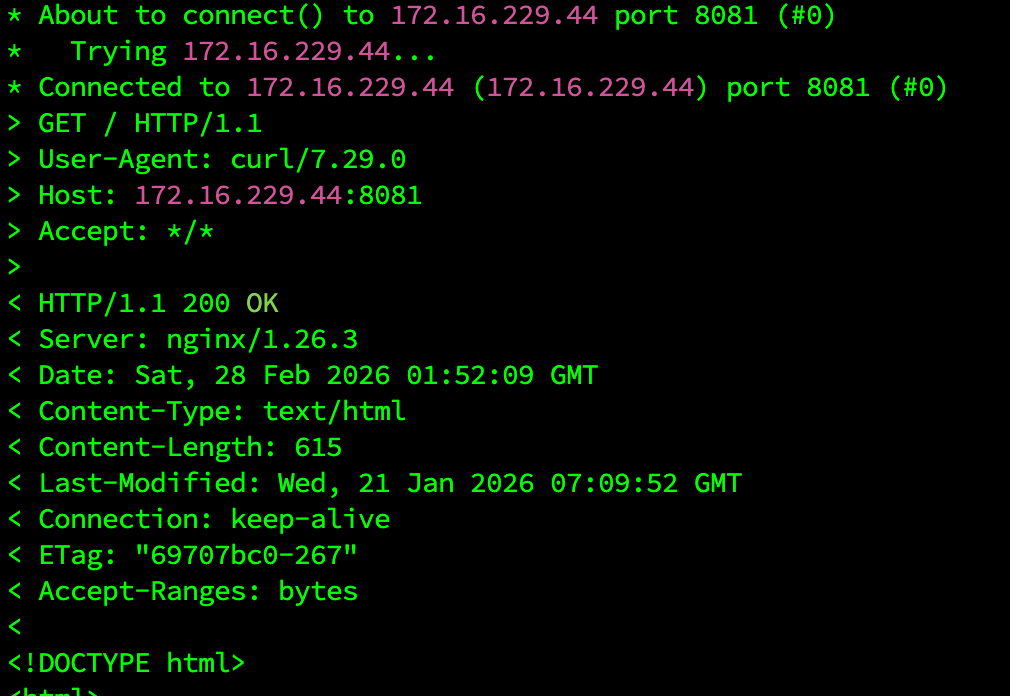

客户端验证
[root@web01 ~]# curl -vl http://172.16.229.44:8081
[root@web01 ~]# curl -vlk https://172.16.229.44:8081

场景4：TCP/UDP 混合协议分流

stream {
map $ssl_preread_protocol $upstream {
"" tcp_backend; # 非 SSL 流量
"TLSv1.2" tls_backend; # TLS 1.2 流量
"TLSv1.3" tls_backend; # TLS 1.3 流量
default default_backend;
}

upstream tcp_backend { server 10.0.1.1:22; } # SSH
upstream tls_backend { server 10.0.1.2:443; } # HTTPS
upstream default_backend { server 10.0.1.3:8080; }

server {
listen 8443;
proxy_pass $upstream;
ssl_preread on;
}
}

stream {
# 按域名权重分流
split_clients "${ssl_preread_server_name}${remote_addr}" $backend {
10% canary_backend;
* production_backend;
}

upstream canary_backend { server 10.0.2.1:443; }
upstream production_backend { server 10.0.2.2:443; }

server {
listen 443 reuseport; #支持端口复用，前提是在stream块中已经开启
proxy_pass $backend;
ssl_preread on;
}
}

注意事项

• 该模块工作在 stream 上下文（四层代理），与 http 模块的 SSL 处理无关。

• 启用 ssl_preread on后，Nginx 不会解密 SSL 流量，仅提取 ClientHello 中的信息，因此无法获取 HTTP 头部等应用层数据。

• 若配置后出现 unknown directive 'ssl_preread'错误，说明模块未正确编译，需按上述步骤重新编译 Nginx。

通过该模块，可以在保持 SSL 加密完整性的前提下，实现基于域名、协议版本等信息的灵活路由，适用于网关、负载均衡等场景。
