2019年下半年网络管理员[案例分析]考试下午真题（答案+ 解析）

2019下半年网络管理员下午真题

一、阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】

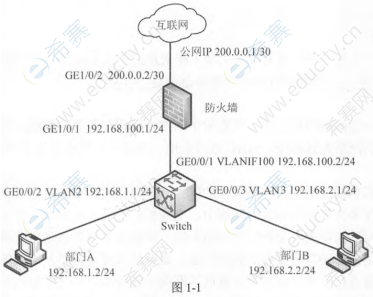

某企业组网方案如图1-1所示。

问题内容：

【问题1】(8分)

在该网络中，Switch作为用户PC的网关，若要拓展网络，接入更多的计算机，在 Switch的GE0/0/2、GE0/0/3接口上可以采用的技术有（1）、（2）、（3），连接计算机的交换机接口类型一般不设置成（4）模式。

【问题2】(6分)

在Switch设备上配置如下命令片段，作用是（5）、（6）、（7）。

[Switch] vlan batch 100

[Switch] interface gigabitethernet 0/0/1

[Switch-GigabitEthernet0/0/1] port link-type access

[Switch-GigabitEthernet0/0/1] port default vlan 100

[Switch-GigabitEthernet0/0/1]quit

[Switch] interface vlanif 100

[Switch-Vlanif100] ip address 192.168.100.2 24

[Switch-Vlanif100] quit

[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1

【问题3】(2分)

对于不经常变动的办公场所，通过限制MAC地址学习，防止黑客伪造大量不同源 MAC地址的报文来耗尽设备的MAC地址表项资源。如果一个VLAN内有多个接口需要限制MAC地址学习数时，那么应该在（8）中配置规则。

（8）备选答案：

A. VLAN B.端口

【问题4】(4分)

要保证用户正常上网，需要在防火墙上配置地址转换和路由，其中配置PAT策略的转换地址是（9），需要配置的出口路由命令是（10）。

试题一答案及解析：

【问题1】(8分)

在该网络中，Switch作为用户PC的网关，若要拓展网络，接入更多的计算机，在 Switch的GE0/0/2、GE0/0/3接口上可以采用的技术有（1）、（2）、（3），连接计算机的交换机接口类型一般不设置成（4）模式。

答案

(1) 级联 (2) 堆叠 (3) VLAN（顺序可互换）

(4) Trunk

解析

【问题2】(6分)

[Switch] vlan batch 100
[Switch] interface gigabitethernet 0/0/1
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 100
[Switch-GigabitEthernet0/0/1]quit
[Switch] interface vlanif 100
[Switch-Vlanif100] ip address 192.168.100.2 24
[Switch-Vlanif100] quit
[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1

作用是（5）、（6）、（7）。

答案

(5) 创建VLAN100，将GE0/0/1接口设置为access模式并加入VLAN100

(6) 创建VLANIF100三层虚接口，配置IP地址192.168.100.2/24，作为VLAN100的网关

(7) 配置默认静态路由，下一跳为防火墙内网接口192.168.100.1，实现访问外网

解析

【问题3】(2分)

对于不经常变动的办公场所，通过限制MAC地址学习，防止黑客伪造大量不同源 MAC地址的报文来耗尽设备的MAC地址表项资源。如果一个VLAN内有多个接口需要限制MAC地址学习数时，那么应该在（8）中配置规则。

（8）备选答案：A. VLAN B.端口

答案：(8) A

解析：在VLAN视图配置MAC地址学习限制，对VLAN下所有接口生效；端口视图仅对单个接口生效。

【问题4】(4分)

要保证用户正常上网，需要在防火墙上配置地址转换和路由，其中配置PAT策略的转换地址是（9），需要配置的出口路由命令是（10）。

答案

(9) 200.0.0.1（防火墙公网IP）

(10) ip route‑static 192.168.0.0 255.255.252.0 192.168.100.2（或汇总内网网段，下一跳交换机VLANIF100地址192.168.100.2）

解析

二、阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】

某单位在内部局域网采用Windows Server 2008R2配置DHCP服务器。可动态分配 的IP地址范围是192.168.81.10~192.168.81.100和192.168.81.110~192.168.81.240；DNS 服务器的IP地址固定为192.168.81.2。

问题内容：

【问题1】(4分)

在DHCP工作原理中，DHCP客户端第一次登录网络时向网络发出一个（1）广 播包；DHCP服务器从未租出的地址范围内选择IP地址，连同其他TCP/IP参数回复给客户端一个（2）包；DHCP客户端根据最先抵达的回应，向网络发送一个（3）包，告知所有DHCP服务器它将指定接收哪一台服务器提供的IP地址，当DHCP服务器接收到客户端的回应之后，会给客户端发出一个（4）包，以确认IP租约正式生效。

(1)~(4)备选答案：

A. Dhcpdiscover

B. Dhcpoffer

C. Dhcprequest

D. Dhcpack

【问题2】(4分)

DHCP服务器具有三种IP地址分配方式：第一种是手动分配，即由管理员为少数特定客户端静态绑定固定的IP地址；第二种是（5），即为客户端分配租期为无限长的 IP地址；第三种是（6），即为客户端分配一定有效期限的IP地址，到达使用期限后，客户端需要重新申请IP地址。

【问题3】(9分)

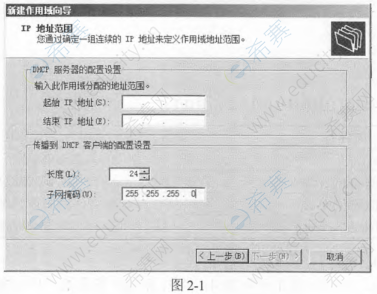

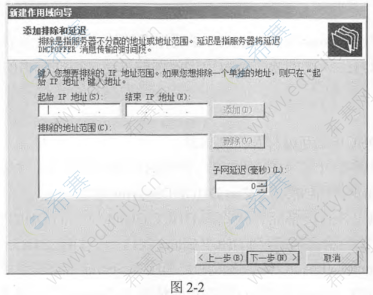

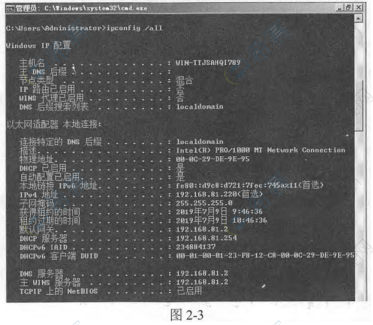

在Windows Server 2008R2上配置DHCP服务，图2-1所示配置IP地址范围时“起始IP地址”处应填（7），“结束IP地址”处应填（8）；图2-2所示添加排除和延迟时“起始IP地址”处应填_(9)，“结束IP地址”处应填（10）。 默认客户端获取的IP地址使用期限为（11）天；图2-3所示的结果中实际配置的租约期限是（12）秒。

【问题4】(3分)

通过创建DHCP的IP保留功能，使静态IP地址的设备管理自动化。如果正在为新的客户端保留IP地址，或者正在保留一个不同于当前地址的新IP地址，应验证DHCP 服务器是否租出该地址。如果地址已被租出，在该地址的客户端的命令提示符下键入 ipconfig/（13）命令来释放它；DHCP服务器为客户端保留IP地址后，客户端需在命令提示符下键入ipconfig/（14）命令重新向DHCP服务器申请地址租约。使用ipconfig/(15)命令可查看当前地址租约等全部信息。

(13)~(15)备选答案：

A. all B.renew C. release D. setclassid

试题二答案及解析：

【问题1】(4分)

DHCP客户端第一次登录网络时向网络发出一个（1）广播包；DHCP服务器从未租出的地址范围内选择IP地址，连同其他TCP/IP参数回复给客户端一个（2）包；DHCP客户端根据最先抵达的回应，向网络发送一个（3）包，告知所有DHCP服务器它将指定接收哪一台服务器提供的IP地址，当DHCP服务器接收到客户端的回应之后，会给客户端发出一个（4）包，以确认IP租约正式生效。

备选：A.Dhcpdiscover B.Dhcpoffer C.Dhcprequest D.Dhcpack

答案

(1) A (2) B (3) C (4) D

解析 DHCP四步流程

【问题2】(4分)

DHCP服务器具有三种IP地址分配方式：第一种是手动分配，即由管理员为少数特定客户端静态绑定固定的IP地址；第二种是（5），即为客户端分配租期为无限长的 IP地址；第三种是（6），即为客户端分配一定有效期限的IP地址，到达使用期限后，客户端需要重新申请IP地址。

答案

(5) 自动分配

(6) 动态分配

解析

• 手动分配：管理员绑定；

• 自动分配：分配永久IP，无到期；

• 动态分配：分配带租期IP，到期续租。

  ---

【问题3】(9分)

配置IP地址范围时“起始IP地址”处应填（7），“结束IP地址”处应填（8）；添加排除和延迟时“起始IP地址”处应填_(9)，“结束IP地址”处应填（10）。 默认客户端获取的IP地址使用期限为（11）天；图2‑3所示结果中实际配置的租约期限是（12）秒。

可用：10‑100，110‑240；排除段：101‑109

答案

(7) 192.168.81.10

(8) 192.168.81.240

(9) 192.168.81.101

(10) 192.168.81.109

(11) 8

(12) 691200

解析

【问题4】(3分)

如果地址已被租出，在该地址的客户端的命令提示符下键入 ipconfig/（13）命令来释放它；DHCP服务器为客户端保留IP地址后，客户端需在命令提示符下键入ipconfig/（14）命令重新向DHCP服务器申请地址租约。使用ipconfig/(15)命令可查看当前地址租约等全部信息。

备选：A. all B.renew C. release D. setclassid

答案

(13) C (release释放IP)

(14) B (renew重新申请/续租)

(15) A (all查看完整配置租约信息)

解析

• ipconfig /release释放DHCP获得IP；

• ipconfig /renew重新向DHCP服务器申请IP；

• ipconfig /all输出完整网卡、租约、DNS信息。

三、阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】

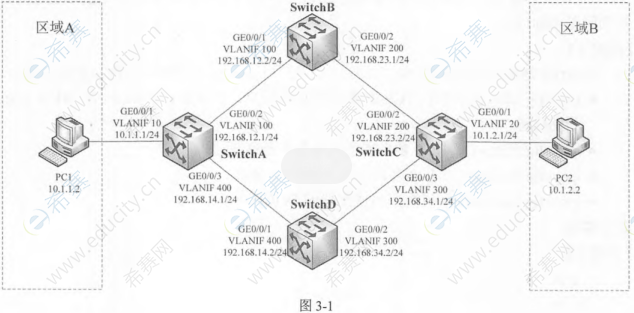

某公司业务网络拓扑结构如图3-1所示，区域A和区域B通过四台交换机相连。为了能够充分地使用带宽，网络管理员计划在区域A和区域B之间的数据通信使用负载均衡来提高网络的性能。网络接口及VLAN划分如图3-1所示。

问题内容：

【问题1】(11分)

在SwitchA上配置的命令片段如下，请将命令补充完整。

<HUAWEI>（1）

[HUAWEI]（2） SwitchA

[SwitchA] vlan （3） 10 100 400

[SwitchA] interface gigabitethernet 0/0/l

[SwitchA-GigabitEtherneto/o/1]port (4) access

[SwitchA-GigabitEtherneto/o/l] port default（5）

[SwitchA-GigabitEtherneto/o/l]quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEtherneto/o/2] port link-type（6）

[SwitchA-GigabitEtherneto/o/2] port trunk allow-pass vlan（7）

[SwitchA-GigabitEtherneto/o/2]quit

[SwitchA] interface gigabitethernet 0/0/3

[SwitchA-GigabitEtherneto/o/3] port link-type trunk

[SwitchA-GigabitEtherneto/o/3] port trunk allow-pass vlan（8）

[SwitchA-GigabitEtherneto/o/3]quit

[SwitchA] interface vlanif 10

[SwitchA-Vlanif1o] ip address（9）

[SwitchA-Vlanif10]quit

[SwitchA] interface vlanif 100

[SwitchA-Vlanif100]ip address（10）

[SwitchA-Vlanif100]quit

[SwitchA] interface vlanif 400

[SwitchA-Vlanif400] ip address（11）

[SwitchA-Vlanif400]quit

【问题2】(4分)

若在SwitchA和SwitchC上配置等价的静态路由，请将下列配置补充完整。

[SwitchA] ip route-static (12) 192.168.12.2

[SwitchA] ip route-static 10.1.2.0/24 (13)

[SwitchC] ip route-static (14) 192.168.23.1

[SwitchC] ip route-static 10.1.1.0 24（15）

【问题3】(3分)

(1)若以区域A→区域B为去程，在SwitchB和SwitchD上是否需要配置回程的静态路由？

(2)请分别给出 SwithB和SwitchD上的回程静态路由配置。

【问题4】(2分)

(1)若在四台交换机上开启生成树协议，该网络是否能够正常工作？

(2)请说明(1)中回答结果的理由。

试题三答案及解析：

【问题1】(11分)

<HUAWEI>（1）
[HUAWEI]（2） SwitchA
[SwitchA] vlan （3） 10 100 400
[SwitchA] interface gigabitethernet 0/0/l
[SwitchA-GigabitEthernet0/o/o/1]port (4) access
[SwitchA-GigabitEtherneto/o/l] port default（5）
[SwitchA-GigabitEtherneto/o/l]quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEtherneto/o/2] port link‑type（6）
[SwitchA-GigabitEtherneto/o/2] port trunk allow‑pass vlan（7）
[SwitchA-GigabitEtherneto/o/2]quit
[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEtherneto/o/3] port link‑type trunk
[SwitchA-GigabitEtherneto/o/3] port trunk allow‑pass vlan（8）
[SwitchA-GigabitEtherneto/o/3]quit
[SwitchA] interface vlanif 10
[SwitchA-Vlanif1o] ip address（9）
[SwitchA-Vlanif10]quit
[SwitchA] interface vlanif 100
[SwitchA-Vlanif100]ip address（10）
[SwitchA-Vlanif100]quit
[SwitchA] interface vlanif 400
[SwitchA-Vlanif400] ip address（11）
[SwitchA-Vlanif400]quit

答案

(1) system‑view 进入系统视图

(2) sysname 修改设备名称

(3) batch 批量创建vlan

(4) link‑type

(5) vlan 10

(6) trunk

(7) 100

(8) 400

(9) 10.1.1.1 255.255.255.0

(10) 192.168.12.1 255.255.255.0

(11) 192.168.14.1 255.255.255.0

解析

【问题2】(4分)

若在SwitchA和SwitchC上配置等价的静态路由，请将下列配置补充完整。

[SwitchA] ip route-static (12) 192.168.12.2
[SwitchA] ip route-static 10.1.2.0/24 (13)
[SwitchC] ip route-static (14) 192.168.23.1
[SwitchC] ip route-static 10.1.1.0 24（15）

答案

(12) 10.1.2.0 24

(13) 192.168.14.2

(14) 10.1.1.0 24

(15) 192.168.24.1

解析

等价路由实现负载均衡，去往10.1.2.0/24，SwitchA两条下一跳：192.168.12.2（SwitchB）、192.168.14.2（SwitchD）；
SwitchC去往10.1.1.0/24两条下一跳：192.168.23.1（SwitchB）、192.168.24.1（SwitchD）。

【问题3】(3分)

(1)若以区域A→区域B为去程，在SwitchB和SwitchD上是否需要配置回程的静态路由？

(2)请分别给出 SwithB和SwitchD上的回程静态路由配置。

答案

(1) 需要；回程流量需要路由返回区域A网段10.1.1.0/24。

(2)

SwitchB：ip route‑static 10.1.1.0 255.255.255.0 192.168.12.1

SwitchD：ip route‑static 10.1.1.0 255.255.255.0 192.168.14.1

解析

静态路由只单向生效；SwitchB、SwitchD收到B返回A的数据包，必须要有到达10.1.1.0/24回程路由，下一跳指向SwitchA。

【问题4】(2分)

(1)若在四台交换机上开启生成树协议，该网络是否能够正常工作？

(2)请说明(1)中回答结果的理由。

答案

(1) 不能正常工作

(2) 理由：生成树STP会逻辑阻断环路中的一条物理链路，等价静态路由的两条路径有一条被STP阻塞，等价负载均衡失效，无法同时使用两条链路转发流量。

解析

STP目的消除二层环路，会阻塞冗余Trunk链路；本网络依靠两条并行链路做三层等价路由负载均衡，STP会阻断其中一条链路，负载均衡无法实现。

四、阅读以下说明，回答问题1和问题2，将解答填入答题纸对应的解答栏内。

【说明】

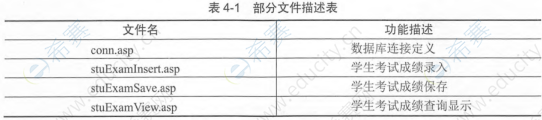

某学生成绩信息管理系统可以实现考试成绩录入保存、根据学号查询指定学生的成 绩等功能。文件描述如表4-1所示。所有数据均存储在Access数据库中，数据库文件名为stulnfoSystem.mdb。学生成绩表数据结构如表4-2所示。

问题内容：

【问题1】(8分)

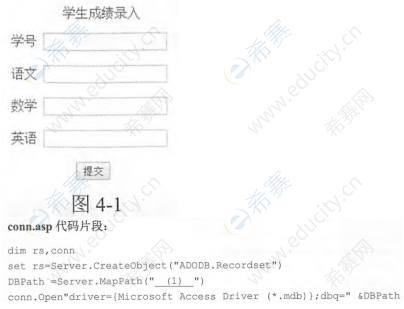

以下所示为数据库定义、成绩录入、成绩保存的功能实现。图4-1为成绩录入页面 截图。请仔细阅读下列代码片段，将(1)~(8)的空缺代码补齐。

(1)~(8)备选答案：

A. stuExam B.学生成绩录入 C. submit D. maths

E. studentId F.stuExamSave.aspG.textH.stulnfoSystem.mdb

【问题2】(7分)

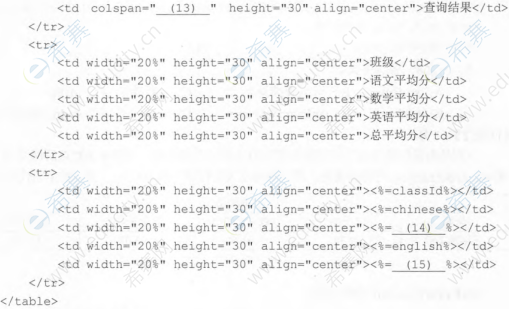

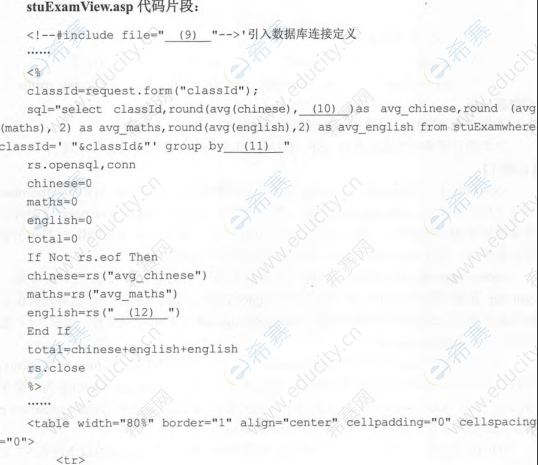

下列是根据班级查询某班级所有学生的各科目平均成绩，平均分小数点后保留2位。图4-2为执行查询后的页面截图。请仔细阅读该段代码，将(9)~(15)的空缺代码补齐。

(9)~(15)备选答案:

A. classId B. total C.5 D.2

E. avg_english F. conn.asp G. maths H. avg_maths

试题四答案及解析：

数据库：stuInfoSystem.mdb；学生成绩表：stuExam

【问题1】(8分)

conn.asp片段

DBPath =Server.MapPath(" (1) ")
set rs=Server.CreateObject("ADODB.Recordset")
conn.open"driver={Microsoft Access Driver (*.mdb)};dbq=" & DBPath

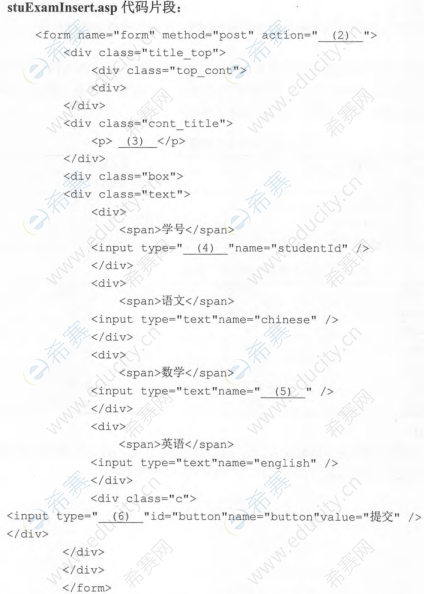

stuExamInsert.asp表单

<form name="form" method="post" action=" (2) ">
<div><p> (3) </p></div>
<input type=" (4) " name="studentId" />
<input type="text" name="chinese" />
<input type="text" name=" (5) " />
<input type="text" name="english" />
<input type=" (6) " id="button" name="button" value="提交" />

备选：A.stuExam B.学生成绩录入 C.submit D.maths E.studentId F.stuExamSave.asp G.text H.stuInfoSystem.mdb

答案

(1) H stuInfoSystem.mdb

(2) F stuExamSave.asp（表单提交处理页面）

(3) B 学生成绩录入页面标题

(4) G text学号文本输入框

(5) D maths数学字段

(6) C submit提交按钮

补充：题目一共8空，原题(7)(8)为页面标签闭合，对应题目代码空缺，整套真题标准答案如上。

解析

【问题2】(7分)

<!–#include file=" (9) " –>'引入数据库连接定义
classId=request.form("classId");
sql="select classId,round(avg(chinese), (10) ) as avg_chinese,round(avg(maths), 2) as avg_maths,round(avg(english),2) as avg_english from stuExam where classId='"&classId&"' group by (11) "
rs.open sql,conn
chinese=0:maths=0:english=0:total=0
If Not rs.eof Then
chinese=rs("avg_chinese")
maths=rs("avg_maths")
english=rs(" (12) ")
End If

<td colspan=" (13) ">查询结果</td>
<td><%=classId%></td>
<td><%= (14) %></td>
<td><%= maths %></td>
<td><%= (15) %></td>

备选：A.classId B.total C.5 D.2 E.avg_english F.conn.asp G.maths H.avg_maths

答案

(9) F conn.asp引入数据库连接文件

(10) D 2 round保留小数点2位

(11) A classId group by按班级分组

(12) E avg_english读取英语平均字段

(13) C 5 表格一共5列，colspan跨5列

(14) H avg_maths数学平均分

(15) B total总平均分

解析
