组网第32课：接入保护与二层排障——端口安全、风暴抑制、环路检测与五步法

员工私接了一台路由器，第二天全公司上不了网

文章目录

• 员工私接了一台路由器，第二天全公司上不了网
• • 一、开场：为了手机 WiFi，他把全公司“搞断网”了
  • 二、私接为什么危险：它抢网关、抢 DHCP
  • • 1. 类比：有人在小区门口乱发指路条
    • 2. 私接路由器干的几件坏事
  • 三、接入交换机三道保护
  • • 1. 端口安全：锁死“这个口能有几个 MAC”
    • 2. 风暴抑制：给广播“限流”
    • 3. 环路检测：发现“自己绕回来”就报警
  • 四、命令落点（华为 VRP）
  • • 1. 端口安全（完整链路）
    • 2. 风暴抑制
    • 3. 环路检测
    • 4. 二层排查五步法
    • 5. 异常与排查
    • 思科对照
  • 五、🔧 运维视角 & 📐 设计视角
  • 六、小结与命令速查表
  • 七、思考题 & 评论区接招

一、开场：为了手机 WiFi，他把全公司“搞断网”了

那天早上，公司陆续有人喊“上不了网”，而且不是一两个，是一整片工位。我让人把电脑的地址发我一看，好家伙，拿到的网关不是公司的 192.168.10.254，而是一个陌生的 192.168.0.1。

顺着交换机的 MAC 表查，发现这个地址来自工位上一台新出现的家用小路由器。一打听，昨天有个员工嫌自己手机连公司 WiFi 麻烦，偷偷把一台家用路由器插到了墙上的网口，还开着它自己的 DHCP。

这台路由器一上电，就开始给周围的电脑“发地址、发网关”，谁先抢到它的地址，就被它带着走——而它的出口根本没正确连公司网，于是这些人全断了。

拔了那台路由器、让大家重新获取地址，网络才恢复。

接入层就是这样，设备多、人多、手杂，你永远不知道下一个往网口上插什么。光靠“大家自觉”不靠谱，得在交换机上把保护配齐。这一课讲四件事：私接为什么危险、端口安全怎么锁、风暴抑制和环路检测怎么配，以及二层故障那套“五步法”。

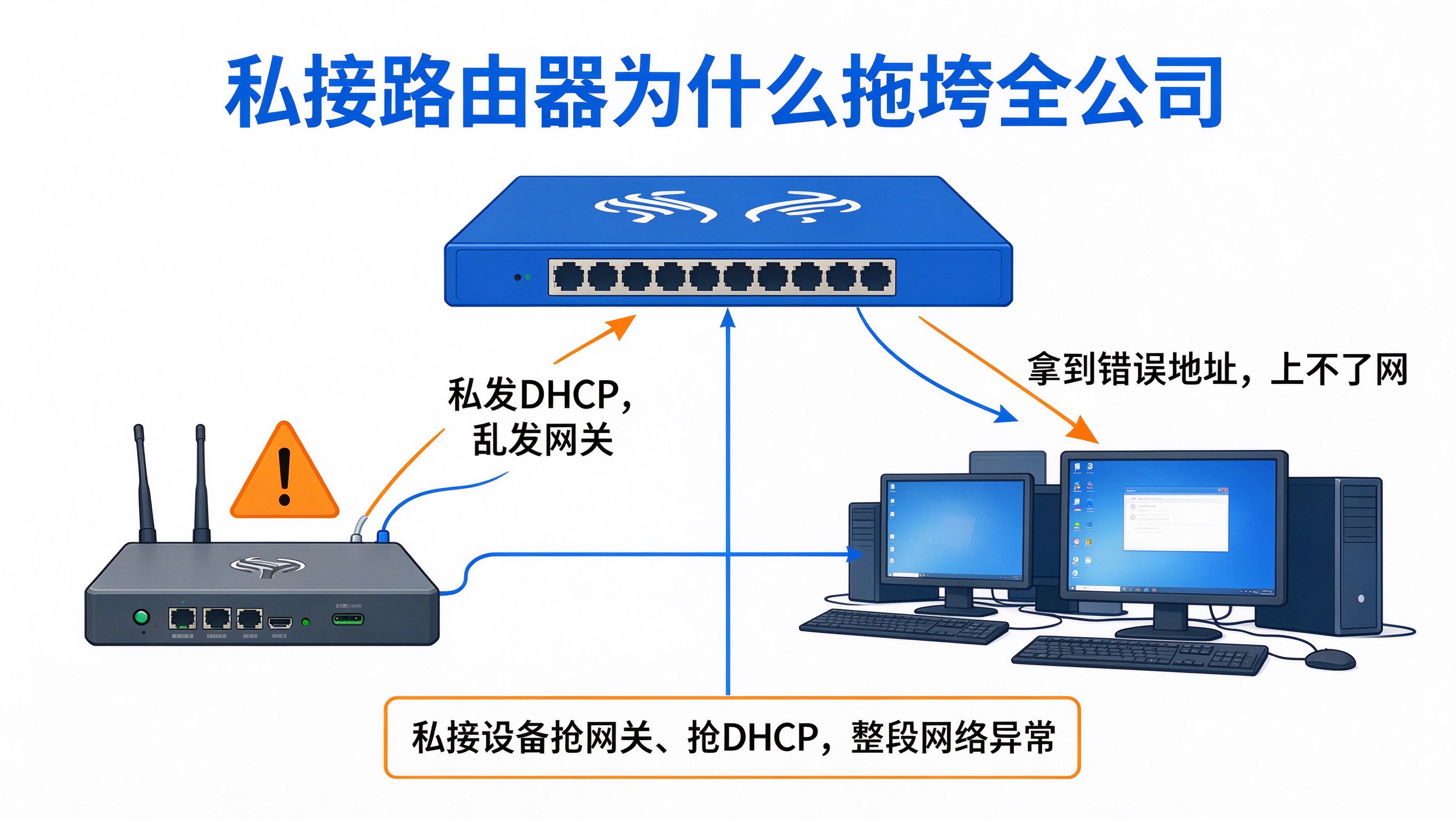

二、私接为什么危险：它抢网关、抢 DHCP

1. 类比：有人在小区门口乱发指路条

• 一个小区本来只有一个大门、一个门卫指路；
• 现在有人在门口自己摆摊、乱发“门牌”和“指路条”，还说“跟我走”；
• 住户拿到错误的指路条，全被带进了死胡同。

2. 私接路由器干的几件坏事

• 私发 DHCP：和公司的 DHCP 抢着发地址，电脑可能拿到错误网段、错误网关；
• 抢网关：它自己当网关，把流量引到自己身上，再做 NAT，访问时通时不通；
• 接错口还可能形成环路：一根线两头插，直接广播风暴；
• 这类问题的共性是：一台来路不明的设备，混进了本该“干净”的接入层。

怎么在交换机上把这台设备揪出来？

现场我一般这么查：

关键是别在整网里瞎找，一个 MAC 地址、一条查表命令，几分钟就能把设备定位到具体端口。

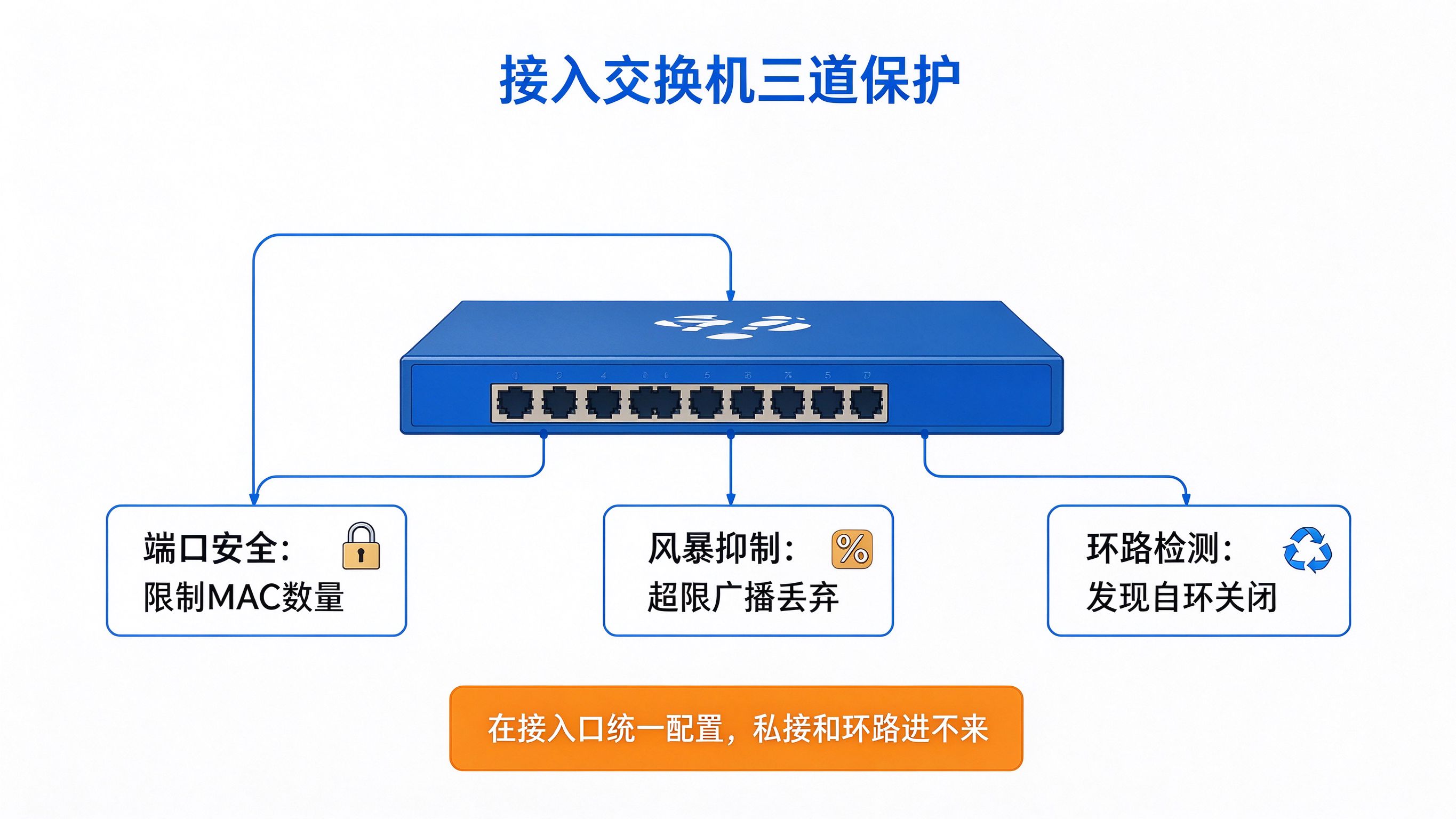

三、接入交换机三道保护

1. 端口安全：锁死“这个口能有几个 MAC”

• 类比：门禁登记，一个房间只允许规定数量的人进，多了就报警；
• 端口安全（Port Security）可以限制一个端口最多学习到几个 MAC，还能把指定 MAC 静态绑定；
• 超过限制、或出现未登记的 MAC，就按“违规动作”处理。

2. 风暴抑制：给广播“限流”

• 类比：水龙头限流，水太大就自动关小，别让它漫出来；
• 风暴抑制对广播、组播、未知单播分别设阈值，超过就丢，防止广播风暴把带宽占满；
• 它是“兜底”，即使环路真发生了，也能把风暴压在一定范围内。

3. 环路检测：发现“自己绕回来”就报警

• 类比：对着镜子喊，发现自己的声音绕回来了，就知道有环；
• 环路检测（Loopback Detection）周期性发检测帧，如果这个帧从发出去的口又绕回来，说明端口下有环，随即按配置关闭或告警；
• 它能发现 STP 管不到的“下游小交换机自环”。

还有一招专门防私接 DHCP：DHCP Snooping。

前面说的私接路由器，核心危害是它“乱发 DHCP”。DHCP Snooping 把端口分成“可信口”和“不可信口”：

• 上联、接公司 DHCP 服务器的口设为可信，允许发 DHCP 应答；
• 接员工终端的口设为不可信，只允许发 DHCP 请求、不允许发应答；
• 这样即使有人私接了路由器，它发出的 DHCP 应答在端口上就被直接丢弃，根本害不到别人。

它和端口安全、风暴抑制、环路检测一起，构成接入层的完整防护。

四、命令落点（华为 VRP）

1. 端口安全（完整链路）

<SW> system-view
[SW] interface GigabitEthernet 0/0/10
[SW-GigabitEthernet0/0/10] port-security enable
[SW-GigabitEthernet0/0/10] port-security max-mac-num 2
[SW-GigabitEthernet0/0/10] port-security protect-action restrict
[SW-GigabitEthernet0/0/10] quit
[SW] return
<SW> save

protect-action 三种：protect（丢弃多余的，不告警）、restrict（丢弃并告警、记日志）、shutdown（直接关端口）。办公口一般用 restrict，既挡住又留痕。

三种违规动作的区别再明确一下：

• protect：超过限制的 MAC 直接丢弃，不记日志、不告警，悄悄处理，排查时不容易发现；
• restrict：丢弃的同时记日志、发告警，你能知道“这个口有人想多接设备”，办公口最常用；
• shutdown：一旦违规直接把端口关闭，最严厉，需要人工恢复，适合要求很严的场景。

我个人偏好 restrict，既挡住了又留了痕迹，现场能第一时间知道哪个口在“搞事情”。

静态绑定用在什么地方？

对位置固定、不允许被替换的设备，比如服务器、网络打印机、门禁控制器，可把它的 MAC 直接绑定到端口：

[SW-GigabitEthernet0/0/10] port-security mac-address 0050-5600-1234

绑定后这个口只认这个 MAC，换设备就不通。好处是确定性强，缺点是换设备要同步改配置，所以只对长期固定的关键设备用，普通办公口用动态限制数量即可。

2. 风暴抑制

[SW] interface GigabitEthernet 0/0/10
[SW-GigabitEthernet0/0/10] storm suppression broadcast 10
[SW-GigabitEthernet0/0/10] storm suppression multicast 10
[SW-GigabitEthernet0/0/10] storm suppression unknown-unicast 10

阈值给的是百分比，即广播/组播/未知单播最多占该端口带宽的 10%。普通办公口设 5%~10% 较常见，太低可能误伤正常广播，可结合实际抓包调整。

阈值怎么定？别一上来设太低。

• 正常网络里也有广播（ARP 请求、DHCP 等），设成 0 或 1% 很可能把正常业务也误杀；
• 办公口一般从 5%~10% 起步，先抓包看看正常时广播占比，再在此基础上留余量；
• 阈值是“安全垫”，目的是风暴来了别把整口带宽占满，而不是追求越小越好；
• 全网统一一个值方便模板化，个别特殊口（上联、服务器）单独评估。

3. 环路检测

[SW] loopback-detect enable
[SW] interface GigabitEthernet 0/0/10
[SW-GigabitEthernet0/0/10] loopback-detect packet vlan 10
[SW-GigabitEthernet0/0/10] loopback-detect action shutdown

验证：

<SW> display loopback-detect

Loopback-detect is enabled
Interface GigabitEthernet0/0/10:
Detect VLAN: 10
Action: Shutdown
Status: Normal # 检测到环会显示 Loopback

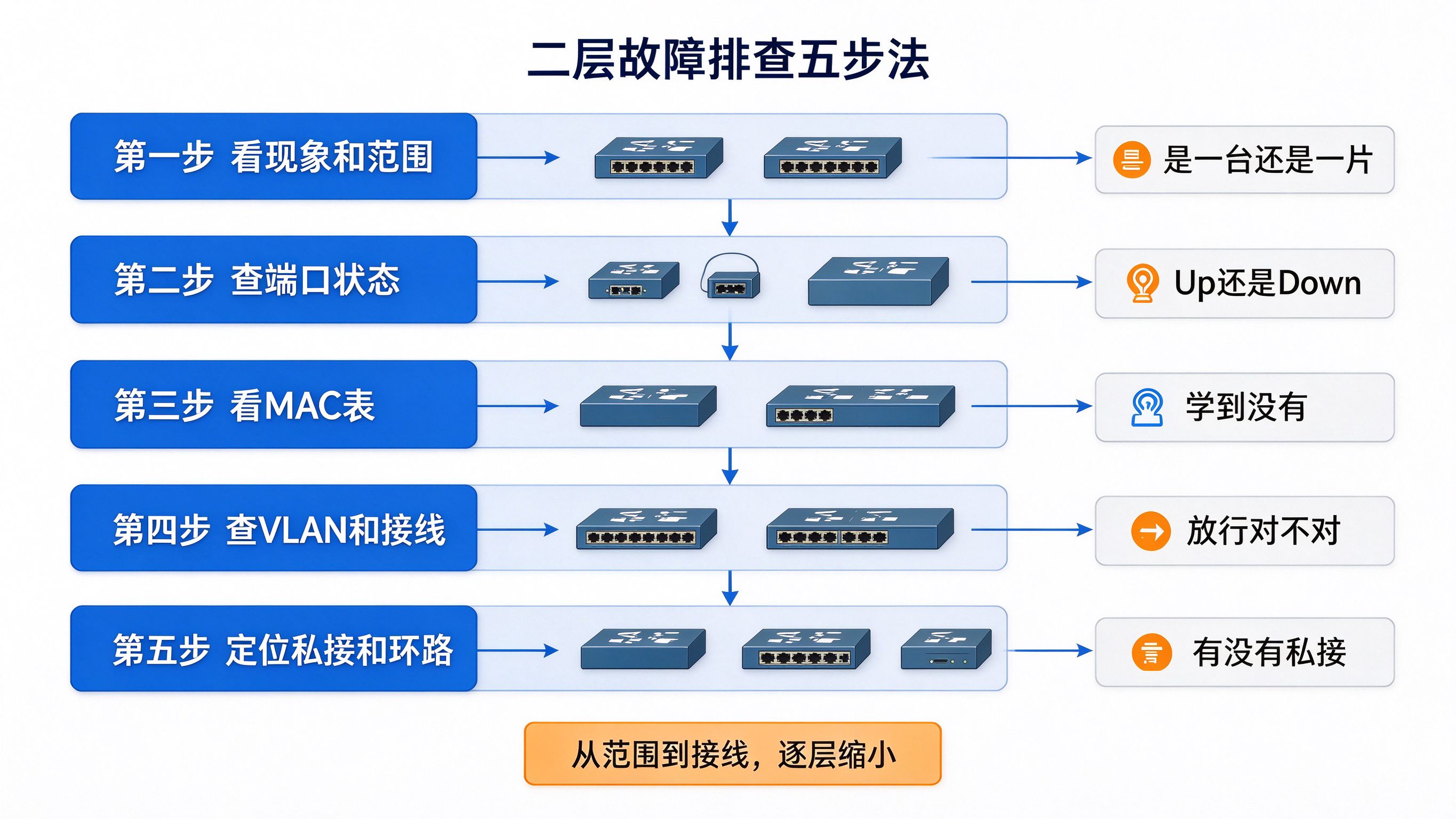

4. 二层排查五步法

私接与环路排查决策

#mermaid-svg-EcikMhIzgG97umzP{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-EcikMhIzgG97umzP .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-EcikMhIzgG97umzP .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-EcikMhIzgG97umzP .error-icon{fill:#552222;}#mermaid-svg-EcikMhIzgG97umzP .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-EcikMhIzgG97umzP .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-EcikMhIzgG97umzP .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-EcikMhIzgG97umzP .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-EcikMhIzgG97umzP .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-EcikMhIzgG97umzP .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-EcikMhIzgG97umzP .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-EcikMhIzgG97umzP .marker{fill:#333333;stroke:#333333;}#mermaid-svg-EcikMhIzgG97umzP .marker.cross{stroke:#333333;}#mermaid-svg-EcikMhIzgG97umzP svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-EcikMhIzgG97umzP p{margin:0;}#mermaid-svg-EcikMhIzgG97umzP .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-EcikMhIzgG97umzP .cluster-label text{fill:#333;}#mermaid-svg-EcikMhIzgG97umzP .cluster-label span{color:#333;}#mermaid-svg-EcikMhIzgG97umzP .cluster-label span p{background-color:transparent;}#mermaid-svg-EcikMhIzgG97umzP .label text,#mermaid-svg-EcikMhIzgG97umzP span{fill:#333;color:#333;}#mermaid-svg-EcikMhIzgG97umzP .node rect,#mermaid-svg-EcikMhIzgG97umzP .node circle,#mermaid-svg-EcikMhIzgG97umzP .node ellipse,#mermaid-svg-EcikMhIzgG97umzP .node polygon,#mermaid-svg-EcikMhIzgG97umzP .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-EcikMhIzgG97umzP .rough-node .label text,#mermaid-svg-EcikMhIzgG97umzP .node .label text,#mermaid-svg-EcikMhIzgG97umzP .image-shape .label,#mermaid-svg-EcikMhIzgG97umzP .icon-shape .label{text-anchor:middle;}#mermaid-svg-EcikMhIzgG97umzP .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-EcikMhIzgG97umzP .rough-node .label,#mermaid-svg-EcikMhIzgG97umzP .node .label,#mermaid-svg-EcikMhIzgG97umzP .image-shape .label,#mermaid-svg-EcikMhIzgG97umzP .icon-shape .label{text-align:center;}#mermaid-svg-EcikMhIzgG97umzP .node.clickable{cursor:pointer;}#mermaid-svg-EcikMhIzgG97umzP .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-EcikMhIzgG97umzP .arrowheadPath{fill:#333333;}#mermaid-svg-EcikMhIzgG97umzP .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-EcikMhIzgG97umzP .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-EcikMhIzgG97umzP .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-EcikMhIzgG97umzP .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-EcikMhIzgG97umzP .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-EcikMhIzgG97umzP .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-EcikMhIzgG97umzP .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-EcikMhIzgG97umzP .cluster text{fill:#333;}#mermaid-svg-EcikMhIzgG97umzP .cluster span{color:#333;}#mermaid-svg-EcikMhIzgG97umzP div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-EcikMhIzgG97umzP .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-EcikMhIzgG97umzP rect.text{fill:none;stroke-width:0;}#mermaid-svg-EcikMhIzgG97umzP .icon-shape,#mermaid-svg-EcikMhIzgG97umzP .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-EcikMhIzgG97umzP .icon-shape p,#mermaid-svg-EcikMhIzgG97umzP .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-EcikMhIzgG97umzP .icon-shape .label rect,#mermaid-svg-EcikMhIzgG97umzP .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-EcikMhIzgG97umzP .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-EcikMhIzgG97umzP .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-EcikMhIzgG97umzP :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

陌生地址

地址正常

是

否

一片人上不了网

拿到的地址正常吗

私接DHCP设备

查端口和链路

按MAC表找物理口

拔掉设备恢复

灯狂闪吗

环路 查接线

查VLAN和上联

5. 异常与排查

思科对照

五、🔧 运维视角 & 📐 设计视角

🔧 运维视角：

• 一片人拿到陌生地址，先查是不是私接路由器在发 DHCP，顺着 MAC 表揪设备；
• 端口安全、风暴抑制、环路检测是“三板斧”，接入口统一模板批量下发；
• 端口被自动关，先别急着开，看是 MAC 超限还是环路，查清再恢复。

📐 设计视角：

• 接入口出一份标准配置模板（边缘端口 + 端口安全 + 风暴抑制 + 环路检测），所有交换机统一；
• 明确“一个面板口只允许一个终端”，需要 IP 电话的口单独规划 MAC 数量；
• 把“禁止私接设备”写进用户入网须知，技术手段 + 管理手段一起上。

给你一份接入保护交付前检查清单：

• 每个接终端的口：边缘端口、端口安全（最大 MAC 数、违规动作）是否配好；
• 每个口：风暴抑制的广播/组播/未知单播阈值是否统一；
• 全局：环路检测是否开启、动作是否符合预期；
• 接 DHCP 服务器、上联的口：是否设为可信，避免被误拦；
• 割接前：在测试口制造一次自环、多接一个 MAC，验证保护是否真的生效；
• 交付文档：把标准端口模板、阈值、可信口清单写清楚，方便后期维护。

别只在配置里“写了”，要在真实口上“测了”，否则保护可能因为一条命令没生效而形同虚设。

六、小结与命令速查表

• 私接路由器抢 DHCP、抢网关，是接入层最常见的“人祸”；
• 端口安全限制 MAC 数量、可绑定、可设违规动作；
• 风暴抑制给广播/组播/未知单播限流，环路检测发现自环；
• 二层排查五步法：看范围、查端口、看 MAC、查 VLAN、定位私接环路。

本篇命令速查表（华为 VRP）：

七、思考题 & 评论区接招

💬 互动题（评论区接招）：

贴出你的接入交换机配置，我帮你挑安全隐患。 可以把你现在接入交换机上一个端口的配置发出来（注意抹掉敏感信息），我会逐条看： 1）有没有设边缘端口、端口安全？ 2）风暴抑制、环路检测配了没？ 3）有没有“一个口下面挂了小交换机”的隐患？ 我会在评论区给出“该补哪几条”的具体建议。
