网硕互联帮助中心PSU（Power Supply Unit，电源供应单元）是服务器的 “能量心脏”，而 OpenBMC 的 PSU 管理服务则是守护这颗心脏的 “智能管家”—— 负责实时监控电源状态、配置工作模式、保障冗余备份、记录资产信息，确保服务器供电稳定可靠。OpenBMC 的 PSU 管理服务基于定制化开发，整合了配置解析、硬件交互、传感器监控、冗余控制等核心能力，本文基于其技术架构，从核心组件、服务流程、关键功能三个维度，拆解其实现逻辑与应用价值，适用于 BMC 系统维护人员和嵌入式开发者。
一、核心组件：PSU 管理的 “协作团队”
OpenBMC 的 PSU 管理依赖少量核心组件，分工明确，协同完成电源全生命周期管理：
| 定制化 PSU 管理服务 | 核心控制中枢 | 统筹配置解析、状态监控、冗余判断、接口暴露等全功能 |
| 通用 FPGA 接口库 | 硬件交互桥梁 | 提供 FPGA 相关通用接口，支持通过 FPGA 获取 PSU 在位状态等硬件信息 |
| 配置文件（psu_info.json） | 配置数据源 | 存储 PSU 在位方式、冗余规则、I2C 总线地址等核心参数 |
| D-Bus 总线 | 跨组件通信载体 | 暴露 PSU 资产、状态、传感器数据，供其他服务（如 Redfish、IPMI）调用 |
这些组件围绕 “配置驱动 + 硬件交互 + 状态反馈” 的逻辑，构建起 PSU 管理的完整闭环。

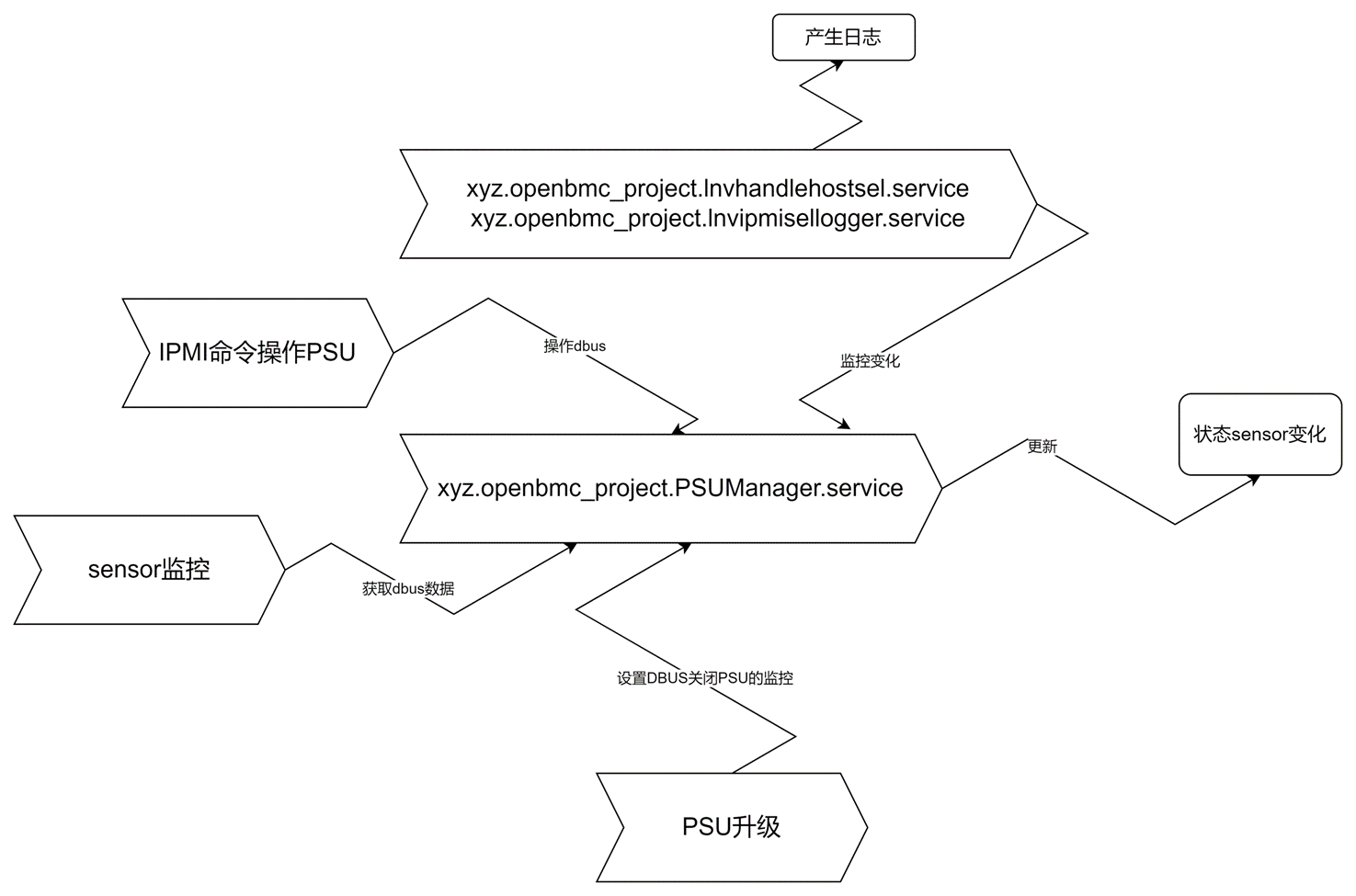

二、整体服务概述：“电源管家” 的核心职责
PSU 管理服务的核心目标是 “保障供电稳定、简化电源管理”，具体承担四大职责：

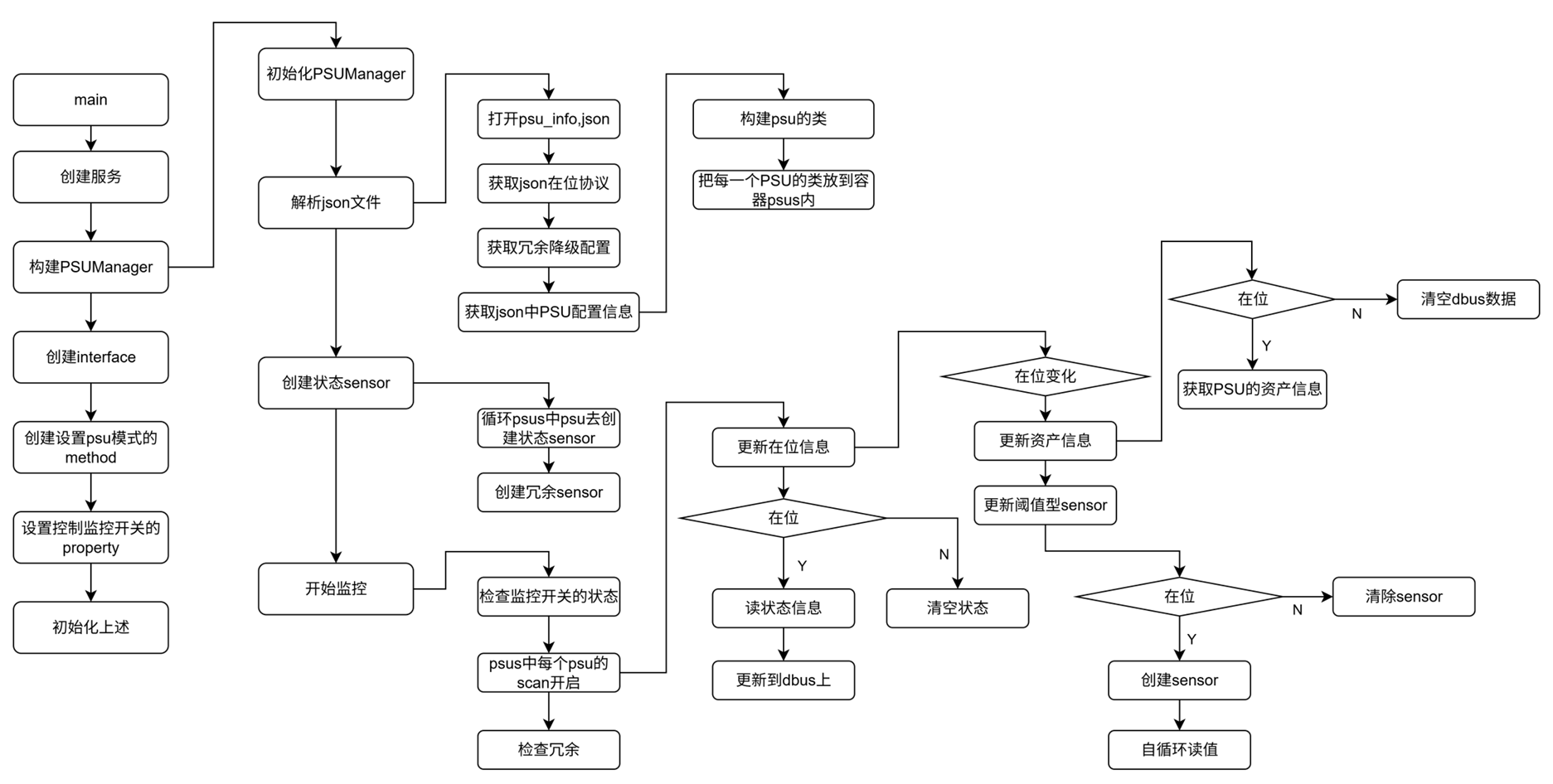

服务的整体工作流可概括为：解析配置→初始化硬件→创建传感器→循环监控→状态反馈，全程自动化运行，无需人工干预。
三、代码核心流程：从启动到监控的完整链路
PSU 管理服务的启动与运行遵循固定流程，确保配置生效、监控精准，核心步骤如下：
- 在位时：创建阈值型传感器（电流、电压、温度等）和离散型传感器（状态监控），注册到 D-Bus；
- 不在位时：清空对应 D-Bus 数据，停止监控；
四、关键功能详解：“电源管家” 的核心技能
1. 灵活配置：适配不同硬件场景
PSU 管理的灵活性源于 psu_info.json 配置文件，支持定制化适配不同服务器硬件，核心配置项如下：
- 在位检测方式（Protocol）：定义 PSU 在位状态的获取途径（如 1=FPGA、2=GPIO），适配不同硬件设计；
- 冗余规则（Redundancy）：配置 PSU 满配数量（FullCount）和降级数量（Degrade），例如 “满配 2 颗、降级 2 颗” 表示允许 1 颗故障仍能正常供电；
- 硬件信息（Detail）：指定每颗 PSU 的 I2C 总线（I2CBus）和地址（I2CAddress），确保硬件通信精准。
冗余降级开关：默认启用冗余判断，若无需该功能，可在自定义层的配置文件中通过编译选项关闭（如 (-Dpsu-degrade=disabled)）。
2. 资产信息管理：电源的 “身份档案”
PSU 管理服务会为每颗在位 PSU 建立完整的 “身份档案”，确保资产可追溯：
- 采集方式：通过 I2C 读取 PSU 的 barcode、厂商 ID、型号等原始数据；
- 解析规则：按标准化规则解析 barcode，提取序列号（SN）、部件号（PN）、生产日期、厂商信息等；
- 信息暴露：资产数据通过 D-Bus 接口暴露，可通过 busctl 命令查询，示例如下：
busctl introspect xyz.openbmc_project.PSUManager /xyz/openbmc_project/inventory/system/powersupply/PSU0
暴露的核心资产包括制造商、型号、序列号、生产日期、硬件版本等，支持远程资产盘点。
3. 双类型传感器：电源状态的 “监测探针”
PSU 管理服务通过两类传感器，全面监控电源的 “健康状况”，数据均通过 D-Bus 实时更新：
（1）阈值型传感器：数值化状态监控
针对可量化的电源参数，创建阈值型传感器，支持分级告警，核心监控项包括：
- 电流：输入 / 输出电流（如 PSU0_Input_Current）；
- 电压：输入 / 输出电压（如 PSU0_Output_Voltage）；
- 功率：输入 / 输出功率（如 PSU0_Input_Power）；
- 温度：电源内部温度（如 PSU0_Temperature、PSU0_Temp1）；
- 风扇转速：电源风扇转速（如 PSU0_Fan_Speed_1）。
实现逻辑：PSU 在位时，服务通过 I2C 周期性读取硬件参数，更新到对应 D-Bus 路径；PSU 不在位时，自动清除传感器数据，停止监控。
（2）离散型传感器：状态事件监控
针对电源的故障、在位等离散状态，通过 8bit 偏移量（Event1_Offset0~7）监控，每一位对应一种状态（如在位、故障、输入异常）：
- 状态触发：读取 PSU 的状态寄存器（如 status_word），若与上一次状态不一致，连续检测 3 次确认后，置位对应偏移量；
- 日志生成：状态异常时，触发日志服务生成告警日志，支撑故障排查；
- 状态描述：通过配置文件定义每个偏移量对应的状态说明（如 “Device Inserted”“Failure detected”），确保状态可解读。
4. 动态冗余：供电稳定的 “安全网”
冗余功能是保障服务器不间断供电的核心，PSU 管理服务支持动态冗余判断，逻辑如下：
- 基准设置：服务启动 10 秒后，以当前实际在位的 PSU 数量为 “冗余基准”；
- 基准更新：后续 PSU 数量增加时，自动更新冗余基准；
- 冗余判断：
- 当在位数量 ≥ 基准数量：维持 “全冗余” 状态；
- 当在位数量 <基准数量但 ≥ 降级数量：触发 “冗余降级” 告警；
- 当在位数量 <降级数量：触发 “冗余丢失” 告警，提示供电风险。
示例场景：满配 4 颗 PSU 的服务器，初始接入 2 颗，10 秒后基准设为 2；后续插入 1 颗，基准更新为 3；此时拔掉 1 颗，在位数量 2 ≥ 降级数量 2，触发 “冗余降级” 告警。
5. 虚拟 FRU：资产管理的 “补全方案”
针对部分无原生 FRU（Field Replaceable Unit）的 PSU，服务会生成 “虚拟 FRU”，确保资产信息完整性：
- 生成逻辑：基于采集的资产数据（型号、序列号等），模拟 FRU 信息，创建对应的 D-Bus 路径（如 /xyz/openbmc_project/FruDevice/system/chassis/psu0_fru）；
- 核心价值：统一资产管理接口，无论 PSU 是否自带 FRU，均能通过标准化 FRU 接口查询资产，简化上层管理。
6. 对外接口：灵活的 “配置入口”
PSU 管理服务通过 D-Bus 暴露丰富的方法和属性，支持远程配置与查询，核心接口如下：
| 查询方法 | GetPSUInfo | 获取所有 PSU 的完整信息（与定制化 CMD 对应） |
| GetPSUWorkMode | 查询 PSU 工作模式 | |
| GetPSUWorkModeDefault | 查询 PSU 默认工作模式 | |
| 配置方法 | SetPSUWorkMode | 配置 PSU 工作模式（支持按比例分配） |
| SetPSUWorkModeDefault | 配置 PSU 默认工作模式（支持单颗 PSU 独立配置） | |
| SetPSUCycleMode | 配置 PSU 下电模式，设置下电延时 | |
| 属性配置 | PSUCycleDelayTime | 下电延时时间（可写） |
| PSUCycleSupport | 是否支持下电模式（可写） | |
| PSUMonitorState | 监控状态控制（如 “RUNNING”/“STOPPED”，停止后禁止配置 PSU） |
五、优化方向：持续完善的 “电源管理能力”
PSU 管理服务仍有多个优化方向，进一步提升实用性和稳定性：
六、总结：PSU 管理的核心价值
OpenBMC 的 PSU 管理服务通过 “配置驱动 + 硬件交互 + 智能监控”，实现了电源的全生命周期管理，核心价值体现在三方面：
对于服务器运维人员，PSU 管理服务是电源故障排查、资产盘点的核心工具；对于嵌入式开发者，其模块化设计（配置解析、传感器管理、冗余判断）可为定制化电源管理功能提供参考。
