200Smart PLC与TCP调试软件客户机-服务器通信测试

⒈硬件及软件配置

⑴硬件配置

①200Smart PLC：ST20 DC/DC/DC，型号：6ES7 288-1ST20-0AA0

②联想笔记本电脑

③网线

⑵软件配置

①200Smart PLC编程软件：STEP 7-MicroWIN SMART，V2.5

②TCP调试软件：NetAssist

⒉硬件连接及软件设置

⑴硬件连接

将200Smart PLC接线供电，用网线将PLC与笔记本电脑网口（或通过网口拓展坞）连接。

⑵软件设置

①笔记本IP设置

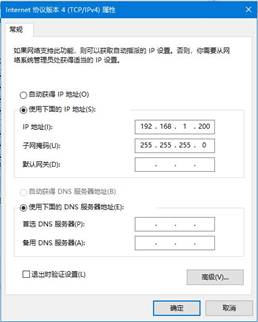

如联想小新潮笔记本不直接带网口，需要通过拓展坞连接，为此需要插上拓展坞，鼠标右击依次打开“打开“网络和Internet”设置—>更改适配器选项—>以太网x“Realtek USB GbE Family Contr…”—>属性—>Internet 协议版本4（TCP/IPv4）”,在弹出的界面进行如下图设置：

②200Smart PLC的IP设置

设置200Smart PLC的IP地址，使其与笔记本电脑在同一网段。本测试PLC的IP地址设置如下：

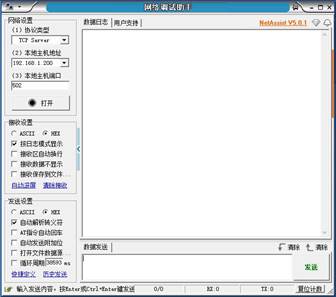

③ TCP调试软件NetAssist的设置如下图：

本地主机地址与笔记本地址一致，即192.168.1.200。

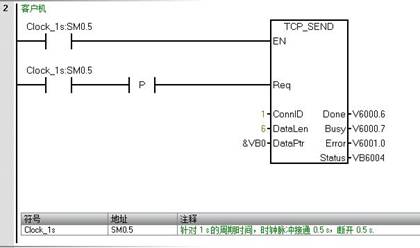

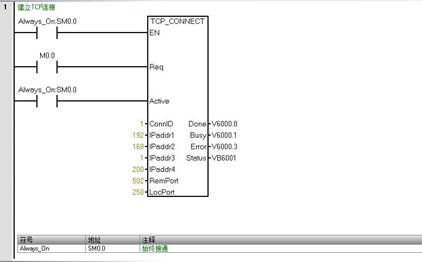

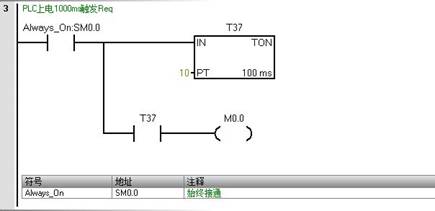

⒊200SmartPLC程序

以上程序在PLC与调试软件建立连接后，PLC将以1s为周期不停向服务器NetAssist发送数据。

⒋TCP通信模块介绍

⑴TCP_CONNECT模块和TC_SEND模块

①位置：如下图TCP_CONNECT模块位于项目树下“指令-库-Open User Communication（V1.0）”下

②TCP_CONNECT模块介绍

TCP_CONNECT 指令用于通过TCP协议创建到另一设备的连接，该连接操作是异步的，可能需要几次扫描才能完成。连接操作待决
