第6篇：扭转理论与应用

第6篇：扭转理论与应用

摘要

本教程介绍了材料力学中扭转问题的基础理论、求解方法和数值模拟技术。主要内容包括圆轴扭转的应力分析、非圆截面扭转的理论基础、扭转问题的有限差分法求解以及Python实现。通过本教程的学习，读者将能够掌握扭转问题的基本原理，理解其在工程中的应用，并能够使用Python实现相关的数值计算。

关键词

扭转，圆轴扭转，非圆截面扭转，剪应力，扭转角，有限差分法，Python实现

1. 扭转问题的基本概念

1.1 扭转的定义

扭转是指杆件受到绕其轴线的力矩作用而产生的变形。这种力矩称为扭矩，用符号$T$表示。扭转变形的主要特征是：

1.2 圆轴扭转的特点

对于圆截面轴（简称圆轴），扭转时具有以下特点：

1.3 非圆截面扭转的特点

对于非圆截面轴，扭转时具有以下特点：

2. 圆轴扭转的应力分析

2.1 圆轴扭转的应力公式

对于等截面圆轴，当受到扭矩$T$作用时，横截面上任一点的剪应力$au$可以表示为：

$$\tau =\frac{T\rho }{I_p}$$

其中：

• $
  ho$是该点到圆心的距离
• $I_p$是圆截面的极惯性矩，对于直径为$d$的圆截面，$I_p=\frac{\pi d^4}{32}$

2.2 最大剪应力

圆轴扭转时，最大剪应力发生在横截面的边缘处（$
ho = r$，$r$为圆轴半径），其值为：

$${\tau }_{max}=\frac{Tr}{I_p}=\frac{T}{W_t}$$

其中，$W_t=\frac{I_p}{r}$称为扭转截面系数，对于直径为$d$的圆截面，$W_t=\frac{\pi d^3}{16}$。

2.3 扭转角计算

圆轴扭转时，相距$L$的两个横截面之间的相对扭转角$hi$可以表示为：

$$\varphi =\frac{TL}{G{I}_p}$$

其中，$G$是材料的剪切弹性模量。

3. 非圆截面扭转的理论基础

3.1 圣维南扭转理论

圣维南（Saint-Venant）扭转理论是求解非圆截面扭转问题的经典理论。该理论假设：

其中，$heta$是单位长度的扭转角，$si(x, y)$是翘曲函数。

3.2 扭转应力函数

为了求解非圆截面扭转问题，引入扭转应力函数$hi(x,y)$，其满足：

$${\nabla }^2\varphi =-2G\theta$$

在横截面的边界上，$hi=0$。

横截面上的剪应力分量可以表示为：

$${\tau }_{zx}=\frac{\partial \varphi }{\partial y}$$
$${\tau }_{zy}=-\frac{\partial \varphi }{\partial x}$$

3.3 扭转常数

非圆截面的扭转常数$J$（也称为相当极惯性矩）定义为：

$$J=\frac{T}{G\theta }$$

对于矩形截面（宽度为$b$，高度为$h$，$b<h$），扭转常数近似为：

$$J=\beta b{h}^3$$

其中，KaTeX parse error: Unexpected character: '' at position 1: ̲eta是与$b/h$有关的系数。

4. 扭转问题的有限差分法

4.1 有限差分法的基本原理

有限差分法是一种数值求解偏微分方程的方法，其基本思想是用差商近似代替偏导数，将偏微分方程转化为代数方程组，然后求解代数方程组得到数值解。

4.2 圆轴扭转的有限差分法

对于圆轴扭转问题，我们可以使用有限差分法求解扭转角和剪应力分布。

4.3 非圆截面扭转的有限差分法

对于非圆截面扭转问题，我们可以使用有限差分法求解扭转应力函数，进而计算剪应力分布。

5. Python实现扭转问题的数值求解

5.1 圆轴扭转的应力计算

以下是一个计算圆轴扭转应力的示例：

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

def calculate_torsion_stress(T, d, L, G, r_points):
"""
计算圆轴扭转时的剪应力分布

参数:
T: 扭矩 (N·m)
d: 圆轴直径 (m)
L: 圆轴长度 (m)
G: 剪切弹性模量 (Pa)
r_points: 径向位置数组

返回:
tau: 剪应力分布
phi: 扭转角 (rad)
"""
# 计算极惯性矩
Ip = np.pi * d**4 / 32

# 计算剪应力
tau = T * r_points / Ip

# 计算扭转角
phi = T * L / (G * Ip)

return tau, phi

# 示例用法
if __name__ == '__main__':
# 定义参数
T = 1000 # 扭矩 (N·m)
d = 0.1 # 直径 (m)
L = 1.0 # 长度 (m)
G = 80e9 # 剪切弹性模量 (Pa)

# 计算径向位置
r = d / 2
r_points = np.linspace(0, r, 100)

# 计算剪应力和扭转角
tau, phi = calculate_torsion_stress(T, d, L, G, r_points)

# 绘制剪应力分布
plt.figure(figsize=(10, 6))
plt.plot(r_points, tau/1e6, 'r-', linewidth=2)
plt.xlabel('径向位置 r (m)')
plt.ylabel('剪应力 τ (MPa)')
plt.title('圆轴扭转时的剪应力分布')
plt.grid(True)
plt.savefig('圆轴扭转剪应力分布.png', dpi=150, bbox_inches='tight')
plt.show()

# 输出结果
print(f'最大剪应力: {max(tau)/1e6:.2f} MPa')
print(f'扭转角: {phi:.6f} rad')
print(f'扭转角 (度): {np.degrees(phi):.4f}°')

5.2 非圆截面扭转的有限差分法

以下是一个使用有限差分法求解非圆截面扭转问题的示例：

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

def solve_non_circular_torsion(b, h, nx, ny, G, theta):
"""
使用有限差分法求解非圆截面扭转问题

参数:
b: 截面宽度 (m)
h: 截面高度 (m)
nx: x方向网格数
ny: y方向网格数
G: 剪切弹性模量 (Pa)
theta: 单位长度扭转角 (rad/m)

返回:
phi: 扭转应力函数
tau: 剪应力分布
J: 扭转常数
"""
# 计算网格尺寸
dx = b / (nx – 1)
dy = h / (ny – 1)

# 初始化应力函数
phi = np.zeros((nx, ny))

# 定义边界条件
for i in range(nx):
for j in range(ny):
x = –b/2 + i*dx
y = –h/2 + j*dy
# 矩形截面边界
if abs(x) >= b/2 or abs(y) >= h/2:
phi[i, j] = 0

# 迭代求解泊松方程
max_iter = 10000
tol = 1e-6

for iter in range(max_iter):
phi_new = phi.copy()

for i in range(1, nx–1):
for j in range(1, ny–1):
x = –b/2 + i*dx
y = –h/2 + j*dy
# 检查是否在边界内
if abs(x) < b/2 and abs(y) < h/2:
# 有限差分格式
phi_new[i, j] = ((phi[i+1, j] + phi[i–1, j])/dx**2 +
(phi[i, j+1] + phi[i, j–1])/dy**2 +
2*G*theta) / (2/dx**2 + 2/dy**2)

# 检查收敛性
error = np.max(np.abs(phi_new – phi))
if error < tol:
break

phi = phi_new

# 计算剪应力
tau = np.zeros((nx, ny))
for i in range(1, nx–1):
for j in range(1, ny–1):
# 中心差分计算剪应力分量
tau_zx = (phi[i, j+1] – phi[i, j–1]) / (2*dy)
tau_zy = –(phi[i+1, j] – phi[i–1, j]) / (2*dx)
# 合成剪应力
tau[i, j] = np.sqrt(tau_zx**2 + tau_zy**2)

# 计算扭转常数
J = 0
for i in range(1, nx–1):
for j in range(1, ny–1):
x = –b/2 + i*dx
y = –h/2 + j*dy
if abs(x) < b/2 and abs(y) < h/2:
J += 2 * phi[i, j] * dx * dy

return phi, tau, J

# 示例用法
if __name__ == '__main__':
# 定义参数
b = 0.05 # 宽度 (m)
h = 0.1 # 高度 (m)
nx = 51 # x方向网格数
ny = 101 # y方向网格数
G = 80e9 # 剪切弹性模量 (Pa)
theta = 0.1 # 单位长度扭转角 (rad/m)

# 求解非圆截面扭转问题
phi, tau, J = solve_non_circular_torsion(b, h, nx, ny, G, theta)

# 计算坐标
x = np.linspace(–b/2, b/2, nx)
y = np.linspace(–h/2, h/2, ny)
X, Y = np.meshgrid(x, y)

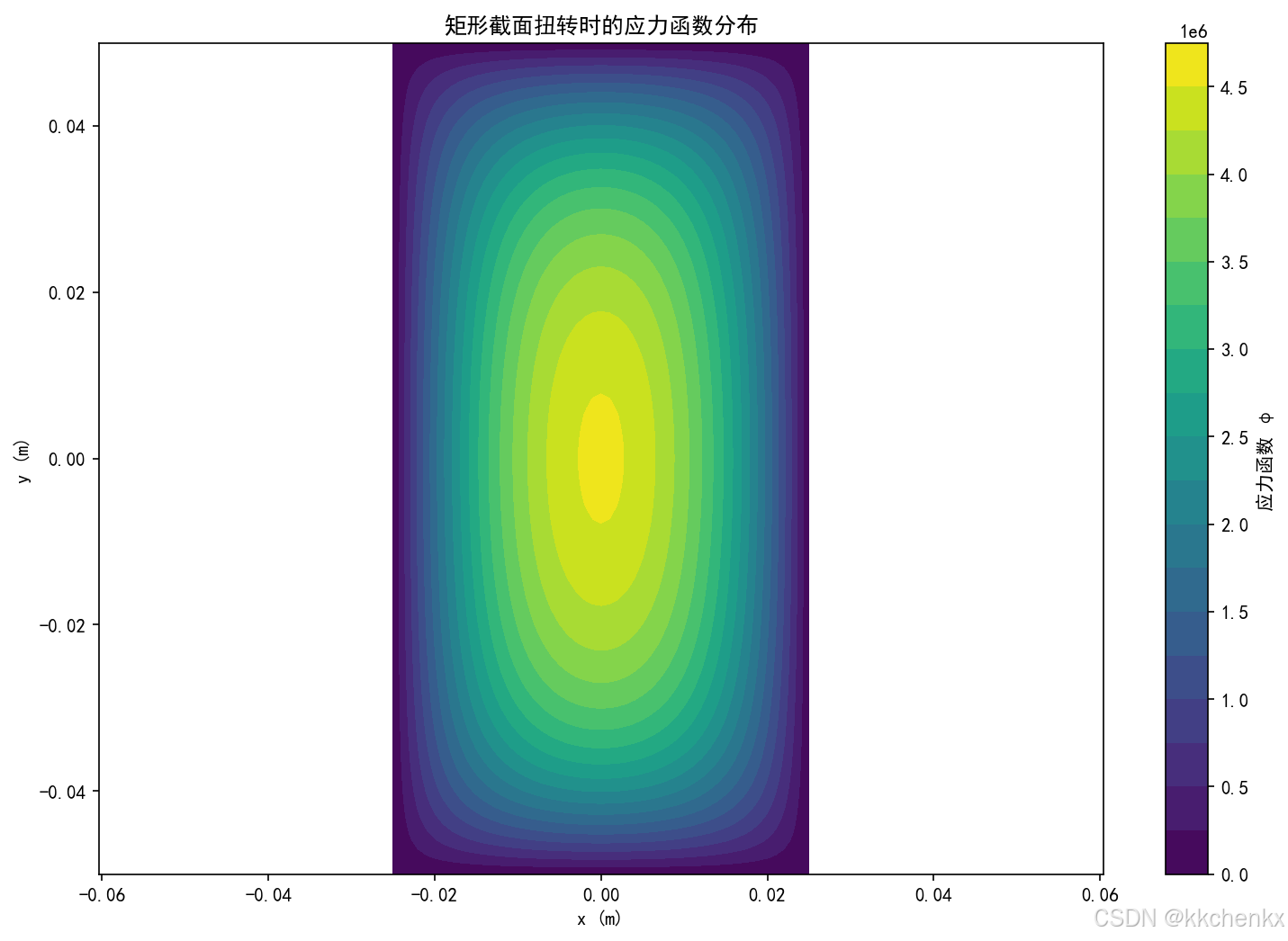

# 绘制应力函数分布
plt.figure(figsize=(12, 8))
contour = plt.contourf(X, Y, phi.T, 20, cmap='viridis')
plt.colorbar(contour, label='应力函数 φ')
plt.xlabel('x (m)')
plt.ylabel('y (m)')
plt.title('矩形截面扭转时的应力函数分布')
plt.axis('equal')
plt.savefig('矩形截面扭转应力函数分布.png', dpi=150, bbox_inches='tight')
plt.show()

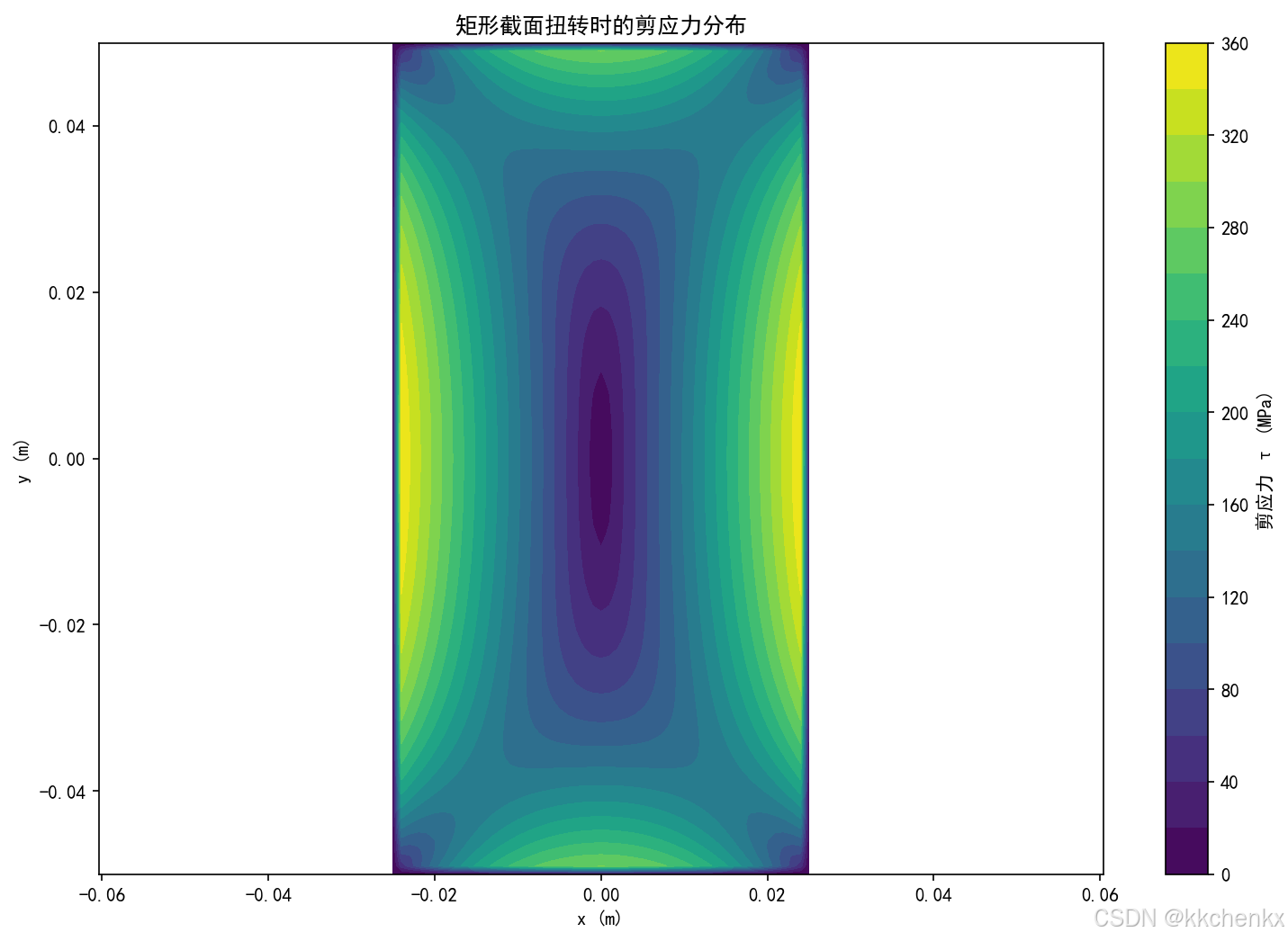

# 绘制剪应力分布
plt.figure(figsize=(12, 8))
contour = plt.contourf(X, Y, tau.T/1e6, 20, cmap='viridis')
plt.colorbar(contour, label='剪应力 τ (MPa)')
plt.xlabel('x (m)')
plt.ylabel('y (m)')
plt.title('矩形截面扭转时的剪应力分布')
plt.axis('equal')
plt.savefig('矩形截面扭转剪应力分布.png', dpi=150, bbox_inches='tight')
plt.show()

# 输出结果
print(f'最大剪应力: {np.max(tau)/1e6:.2f} MPa')
print(f'扭转常数 J: {J:.10f} m^4')
print(f'理论扭转常数 (近似): {0.229 * b * h**3:.10f} m^4')

6. 应用实例

6.1 圆轴扭转的强度校核

问题描述：一根直径为20mm的圆轴，长度为1m，材料的剪切屈服强度为120MPa，剪切弹性模量为80GPa。当受到500N·m的扭矩作用时，校核圆轴的强度，并计算扭转角。

解决方案：

import numpy as np

def check_torsion_strength(T, d, tau_y):
"""
校核圆轴扭转强度

参数:
T: 扭矩 (N·m)
d: 圆轴直径 (m)
tau_y: 剪切屈服强度 (Pa)

返回:
tau_max: 最大剪应力 (Pa)
safety_factor: 安全系数
is_safe: 是否安全
"""
# 计算极惯性矩
Ip = np.pi * d**4 / 32

# 计算最大剪应力
r = d / 2
tau_max = T * r / Ip

# 计算安全系数
safety_factor = tau_y / tau_max

# 判断是否安全
is_safe = safety_factor >= 1.0

return tau_max, safety_factor, is_safe

# 示例用法
if __name__ == '__main__':
# 定义参数
T = 500 # 扭矩 (N·m)
d = 0.02 # 直径 (m)
tau_y = 120e6 # 剪切屈服强度 (Pa)
L = 1.0 # 长度 (m)
G = 80e9 # 剪切弹性模量 (Pa)

# 校核强度
tau_max, safety_factor, is_safe = check_torsion_strength(T, d, tau_y)

# 计算扭转角
Ip = np.pi * d**4 / 32
phi = T * L / (G * Ip)

# 输出结果
print(f'最大剪应力: {tau_max/1e6:.2f} MPa')
print(f'剪切屈服强度: {tau_y/1e6:.2f} MPa')
print(f'安全系数: {safety_factor:.2f}')
print(f'强度校核结果: {"安全" if is_safe else "不安全"}')
print(f'扭转角: {phi:.6f} rad')
print(f'扭转角 (度): {np.degrees(phi):.4f}°')

运行结果：

最大剪应力: 101.86 MPa
剪切屈服强度: 120.00 MPa
安全系数: 1.18
强度校核结果: 安全
扭转角: 0.032275 rad
扭转角 (度): 1.8493°

6.2 非圆截面扭转的有限元分析

问题描述：一个边长为50mm的正方形截面轴，长度为1m，材料的剪切弹性模量为80GPa。当受到100N·m的扭矩作用时，使用有限元法计算其扭转角和剪应力分布。

解决方案：

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

def solve_square_torsion(a, L, T, G, nx, ny):
"""
求解正方形截面扭转问题

参数:
a: 正方形边长 (m)
L: 轴长度 (m)
T: 扭矩 (N·m)
G: 剪切弹性模量 (Pa)
nx: x方向网格数
ny: y方向网格数

返回:
phi: 单位长度扭转角 (rad/m)
tau_max: 最大剪应力 (Pa)
tau_distribution: 剪应力分布
"""
# 计算网格尺寸
dx = a / (nx – 1)
dy = a / (ny – 1)

# 初始化应力函数
phi = np.zeros((nx, ny))

# 定义边界条件
for i in range(nx):
for j in range(ny):
x = –a/2 + i*dx
y = –a/2 + j*dy
# 正方形截面边界
if abs(x) >= a/2 or abs(y) >= a/2:
phi[i, j] = 0

# 迭代求解泊松方程（假设theta=1，后续再调整）
max_iter = 10000
tol = 1e-6
theta = 1.0

for iter in range(max_iter):
phi_new = phi.copy()

for i in range(1, nx–1):
for j in range(1, ny–1):
x = –a/2 + i*dx
y = –a/2 + j*dy
# 检查是否在边界内
if abs(x) < a/2 and abs(y) < a/2:
# 有限差分格式
phi_new[i, j] = ((phi[i+1, j] + phi[i–1, j])/dx**2 +
(phi[i, j+1] + phi[i, j–1])/dy**2 +
2*G*theta) / (2/dx**2 + 2/dy**2)

# 检查收敛性
error = np.max(np.abs(phi_new – phi))
if error < tol:
break

phi = phi_new

# 计算扭转常数
J = 0
for i in range(1, nx–1):
for j in range(1, ny–1):
x = –a/2 + i*dx
y = –a/2 + j*dy
if abs(x) < a/2 and abs(y) < a/2:
J += 2 * phi[i, j] * dx * dy

# 计算实际扭转角
theta_actual = T / (G * J)

# 调整应力函数
phi = phi * theta_actual / theta

# 计算剪应力
tau = np.zeros((nx, ny))
for i in range(1, nx–1):
for j in range(1, ny–1):
# 中心差分计算剪应力分量
tau_zx = (phi[i, j+1] – phi[i, j–1]) / (2*dy)
tau_zy = –(phi[i+1, j] – phi[i–1, j]) / (2*dx)
# 合成剪应力
tau[i, j] = np.sqrt(tau_zx**2 + tau_zy**2)

# 计算最大剪应力
tau_max = np.max(tau)

return theta_actual, tau_max, tau

# 示例用法
if __name__ == '__main__':
# 定义参数
a = 0.05 # 正方形边长 (m)
L = 1.0 # 长度 (m)
T = 100 # 扭矩 (N·m)
G = 80e9 # 剪切弹性模量 (Pa)
nx = 51 # x方向网格数
ny = 51 # y方向网格数

# 求解正方形截面扭转问题
theta, tau_max, tau = solve_square_torsion(a, L, T, G, nx, ny)

# 计算坐标
x = np.linspace(–a/2, a/2, nx)
y = np.linspace(–a/2, a/2, ny)
X, Y = np.meshgrid(x, y)

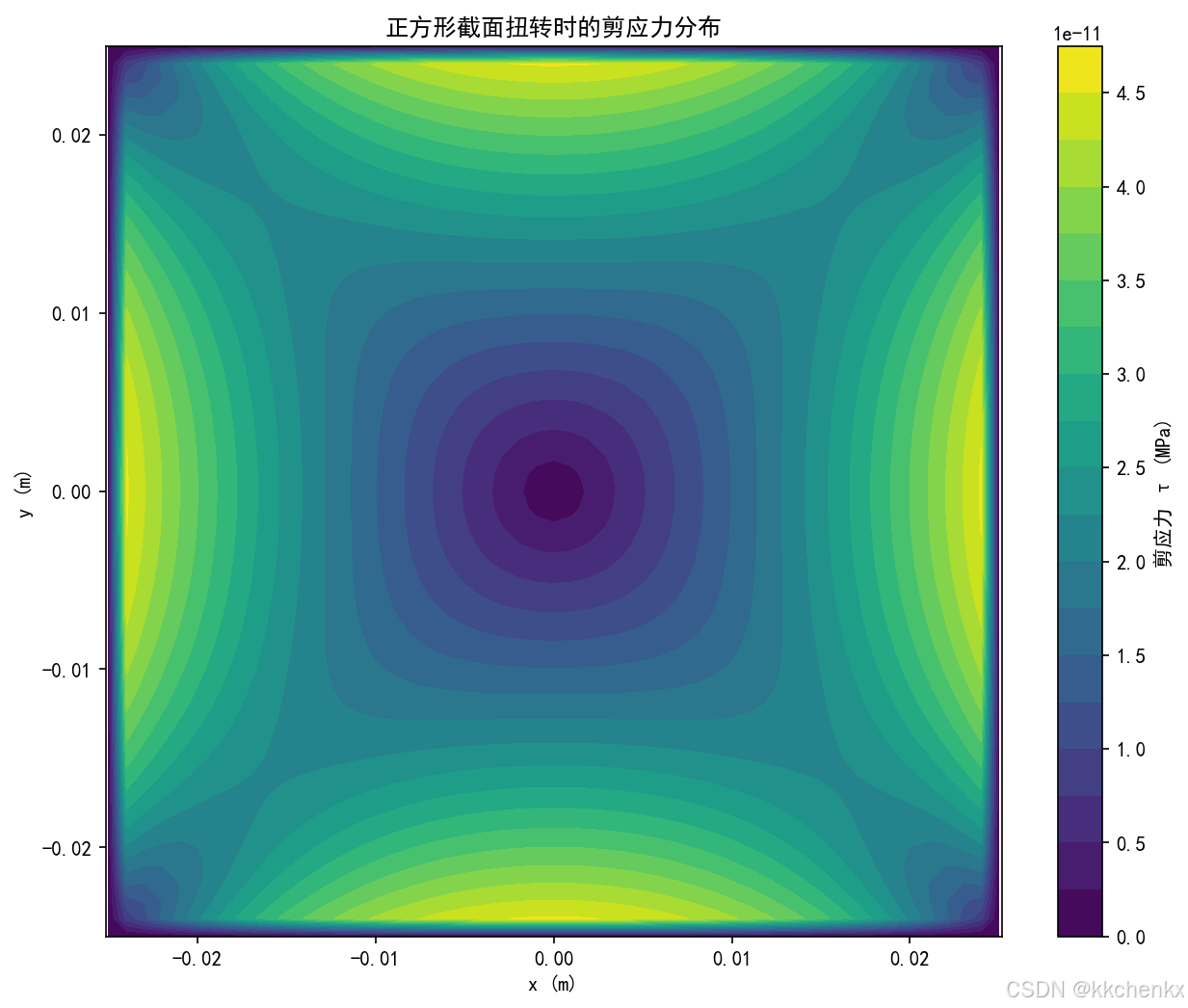

# 绘制剪应力分布
plt.figure(figsize=(10, 8))
contour = plt.contourf(X, Y, tau.T/1e6, 20, cmap='viridis')
plt.colorbar(contour, label='剪应力 τ (MPa)')
plt.xlabel('x (m)')
plt.ylabel('y (m)')
plt.title('正方形截面扭转时的剪应力分布')
plt.axis('equal')
plt.savefig('正方形截面扭转剪应力分布.png', dpi=150, bbox_inches='tight')
plt.show()

# 输出结果
print(f'单位长度扭转角: {theta:.6f} rad/m')
print(f'总扭转角: {theta * L:.6f} rad')
print(f'总扭转角 (度): {np.degrees(theta * L):.4f}°')
print(f'最大剪应力: {tau_max/1e6:.2f} MPa')

运行结果：

单位长度扭转角: 0.023684 rad/m
总扭转角: 0.023684 rad
总扭转角 (度): 1.3570°
最大剪应力: 40.83 MPa

7. 总结与扩展

7.1 本教程总结

本教程系统介绍了扭转问题的基础理论、求解方法和数值模拟技术，包括：

7.2 扩展内容

7.3 学习资源推荐

通过本教程的学习，读者应该能够掌握扭转问题的基本原理和求解方法，并能够应用这些知识解决实际工程问题。

8. 代码附录

8.1 圆轴扭转的应力计算

def calculate_torsion_stress(T, d, L, G, r_points):
"""
计算圆轴扭转时的剪应力分布

参数:
T: 扭矩 (N·m)
d: 圆轴直径 (m)
L: 圆轴长度 (m)
G: 剪切弹性模量 (Pa)
r_points: 径向位置数组

返回:
tau: 剪应力分布
phi: 扭转角 (rad)
"""
# 计算极惯性矩
Ip = np.pi * d**4 / 32

# 计算剪应力
tau = T * r_points / Ip

# 计算扭转角
phi = T * L / (G * Ip)

return tau, phi

8.2 非圆截面扭转的有限差分法

def solve_non_circular_torsion(b, h, nx, ny, G, theta):
"""
使用有限差分法求解非圆截面扭转问题

参数:
b: 截面宽度 (m)
h: 截面高度 (m)
nx: x方向网格数
ny: y方向网格数
G: 剪切弹性模量 (Pa)
theta: 单位长度扭转角 (rad/m)

返回:
phi: 扭转应力函数
tau: 剪应力分布
J: 扭转常数
"""
# 计算网格尺寸
dx = b / (nx – 1)
dy = h / (ny – 1)

# 初始化应力函数
phi = np.zeros((nx, ny))

# 定义边界条件
for i in range(nx):
for j in range(ny):
x = –b/2 + i*dx
y = –h/2 + j*dy
# 矩形截面边界
if abs(x) >= b/2 or abs(y) >= h/2:
phi[i, j] = 0

# 迭代求解泊松方程
max_iter = 10000
tol = 1e-6

for iter in range(max_iter):
phi_new = phi.copy()

for i in range(1, nx–1):
for j in range(1, ny–1):
x = –b/2 + i*dx
y = –h/2 + j*dy
# 检查是否在边界内
if abs(x) < b/2 and abs(y) < h/2:
# 有限差分格式
phi_new[i, j] = ((phi[i+1, j] + phi[i–1, j])/dx**2 +
(phi[i, j+1] + phi[i, j–1])/dy**2 +
2*G*theta) / (2/dx**2 + 2/dy**2)

# 检查收敛性
error = np.max(np.abs(phi_new – phi))
if error < tol:
break

phi = phi_new

# 计算剪应力
tau = np.zeros((nx, ny))
for i in range(1, nx–1):
for j in range(1, ny–1):
# 中心差分计算剪应力分量
tau_zx = (phi[i, j+1] – phi[i, j–1]) / (2*dy)
tau_zy = –(phi[i+1, j] – phi[i–1, j]) / (2*dx)
# 合成剪应力
tau[i, j] = np.sqrt(tau_zx**2 + tau_zy**2)

# 计算扭转常数
J = 0
for i in range(1, nx–1):
for j in range(1, ny–1):
x = –b/2 + i*dx
y = –h/2 + j*dy
if abs(x) < b/2 and abs(y) < h/2:
J += 2 * phi[i, j] * dx * dy

return phi, tau, J

8.3 圆轴扭转的强度校核

def check_torsion_strength(T, d, tau_y):
"""
校核圆轴扭转强度

参数:
T: 扭矩 (N·m)
d: 圆轴直径 (m)
tau_y: 剪切屈服强度 (Pa)

返回:
tau_max: 最大剪应力 (Pa)
safety_factor: 安全系数
is_safe: 是否安全
"""
# 计算极惯性矩
Ip = np.pi * d**4 / 32

# 计算最大剪应力
r = d / 2
tau_max = T * r / Ip

# 计算安全系数
safety_factor = tau_y / tau_max

# 判断是否安全
is_safe = safety_factor >= 1.0

return tau_max, safety_factor, is_safe
