在水下探测领域，多波束成像声呐就像是潜水艇或水下机器人（ROV）的“眼睛”。为了让这双眼睛看得更清晰，我们希望它的“视线”（主瓣）越窄越好，同时不被余光（旁瓣）干扰。

然而在实际中，如果旁边有一块反射极强的礁石，它的回波很容易通过旁瓣窜入我们的接收器，在声呐图像上形成“假目标”（也就是我们常说的伪影/拖尾）。

为了解决这个问题，信号处理界有一件神器——广义旁瓣相消器（Generalized Sidelobe Canceller, 简称GSC）。今天，我们就来用大白话聊聊GSC的原理及其背后的数学公式。

一、 核心思想：给声呐戴上“主动降噪耳机”

在讲枯燥的公式之前，我们先想象一个生活场景： 你在一个嘈杂的酒吧里，想听清正前方朋友（目标信号）说话，但周围全是强烈的重低音音响和别人的喧哗（干扰噪声）。你该怎么办？

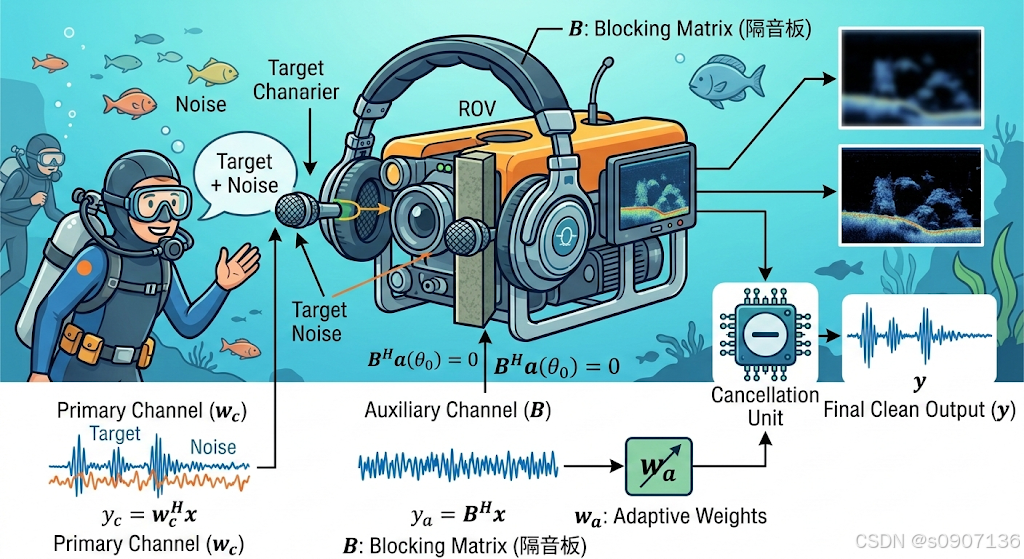

GSC的解决思路非常巧妙，它采用了 “兵分两路” 的策略：

这就是GSC的核心灵魂：提取主信号，构造纯噪声，两者相减，实现干扰相消。

二、 数学推导：GSC的公式长什么样？

在多波束声呐中，我们要处理的是阵列接收到的信号矩阵。假设声呐阵列接收到的数据为

x

x

x，我们的目标是设计一组权重

w

w

w，使得输出信号

y

=

w

H

x

y = w^H x

y=wHx （其中

H

H

H 代表共轭转置）的干扰最小。

在GSC出现之前，大家用的是LCMV（线性约束最小方差）算法，但那个算法计算太复杂。GSC天才地将权重向量

w

w

w 拆分成了两部分：

w

=

w

c

−

B

w

a

w = w_c – B w_a

w=wc​−Bwa​

这个公式就是GSC的“灵魂公式”。我们来拆解一下这三位主角：

1. $w_c$

这就相当于我们上面例子中“对准朋友的麦克风”。它负责让波束稳稳地指向我们要探测的目标方向

θ

0

\\theta_0

θ0​。在这个方向上，它的增益为1（保证目标信号无损通过）。不管有没有干扰，它都在那里。

2. $B$

这是GSC最精妙的地方！

B

B

B 的作用是阻挡目标方向的信号。 它的数学设计要求是：它与目标方向的导向矢量

a

(

θ

0

)

a(\\theta_0)

a(θ0​) 必须正交，即：

B

H

a

(

θ

0

)

=

0

B^H a(\\theta_0) = 0

BHa(θ0​)=0 任何经过矩阵

B

B

B 处理的信号，目标方向的成分都会被“过滤”得干干净净，留下来的全都是从其他方向来的干扰和噪声。这就构成了我们的“纯噪声通道”。

3. $w_a$

经过阻塞矩阵

B

B

B 之后，我们得到了纯噪声信号

x

a

=

B

H

x

x_a = B^H x

xa​=BHx。 但是，这个噪声和主通道里的噪声大小、相位可能不一样。所以我们需要一个自适应的权重

w

a

w_a

wa​ 去调整它，让它尽可能地与主通道里的干扰一模一样。

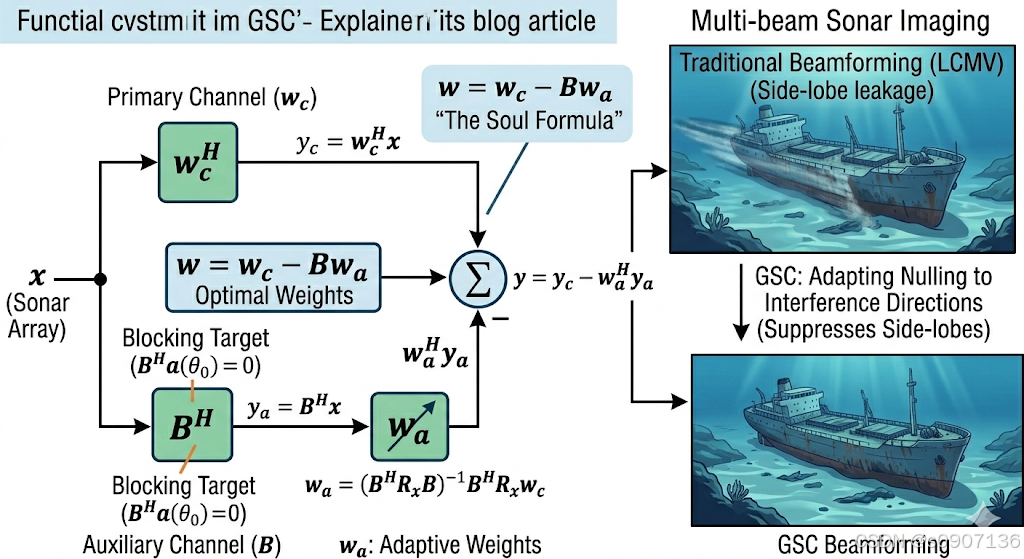

最终的输出公式

把上面的拆分代入声呐的输出方程：

y

=

w

H

x

=

(

w

c

−

B

w

a

)

H

x

y = w^H x = (w_c – B w_a)^H x

y=wHx=(wc​−Bwa​)Hx 展开后得到：

y

=

w

c

H

x

−

w

a

H

(

B

H

x

)

y = w_c^H x – w_a^H (B^H x)

y=wcH​x−waH​(BHx)

我们可以定义：

• $y_c=w_c^{H}x$
• $y_a=B^{H}x$

那么最终输出就是：

y

=

y

c

−

w

a

H

y

a

y = y_c – w_a^H y_a

y=yc​−waH​ya​ 看！这就是完美地用总信号减去调整后的纯噪声！

三、 GSC如何寻找最佳的 $w_a$

我们的终极目标是让输出的

y

y

y 里面杂音最少。换算成数学语言就是：让输出信号

y

y

y 的总功率（方差）最小。

因为目标信号已经被

w

c

w_c

wc​ 保护起来了，而

w

a

w_a

wa​ 只能调节噪声通道。所以，当输出的总功率最小时，意味着干扰被最大程度地抵消了。

这变成了一个无约束的极值问题，通过求导令导数为0（求解维纳-霍夫方程），可以直接得到自适应权重的最优解：

w

a

=

(

B

H

R

x

B

)

−

1

B

H

R

x

w

c

w_a = (B^H R_x B)^{-1} B^H R_x w_c

wa​=(BHRx​B)−1BHRx​wc​

注：公式中的

R

x

R_x

Rx​ 是阵列接收信号的协方差矩阵，代表了空间中声音信号的统计特性。

四、 为什么多波束成像声呐偏爱GSC？

在水下多波束成像中，GSC有着不可替代的优势：

五、 总结

广义旁瓣相消（GSC）看似是一个高深的数学算法，但其背后的物理意义极其直观。它就是给多波束声呐安装了一个 “智能噪声过滤器” ： 先用

w

c

w_c

wc​（主通道） 把目标和干扰一网打尽；再用

B

B

B（阻塞矩阵） 把目标扣掉，提炼出纯干扰；最后用

w

a

w_a

wa​（自适应权重） 把两路信号一减，还声呐图像一个清清白白。

掌握了GSC，你就掌握了水下高分辨率声呐图像处理的一把关键钥匙！
