农经权二轮延包—一键生成界址点界址线（ArcGIS插件）

"对于建库，矢量数据生成界址点、界址线还是很早以前分享了免费的插件。然而在生成过程中会碰到各种问题，小编也一直在尝试修复这些问题，最近优化了这部分的内容，小半个月的成果，有需要的可以联系。"

1、插件修复优化功能

如果有用过之前的插件的，同时有跟我交流过的。大概知道之前的界址点、界址线的字段不全的，同时在某些条件下是无法生成的。

一、修复问题

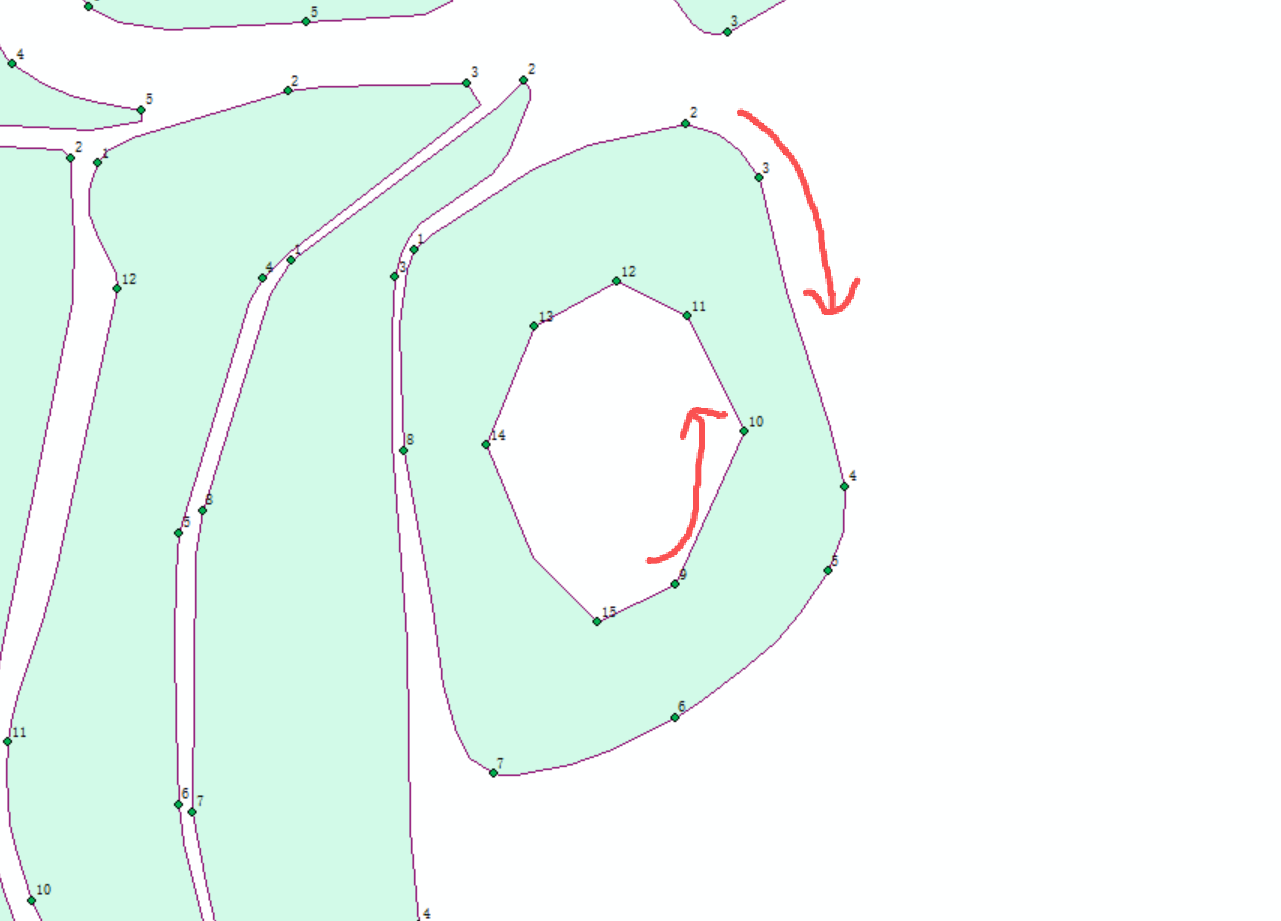

• 图案有洞无法生成界址点，界址线找不到对应的界址点会同时报错，现已经修复；修复后的界址点的排序，外环为顺时针，内环为逆时针。无论挖几个洞都能生成（承包地块中间有坟还是常见的）。

•

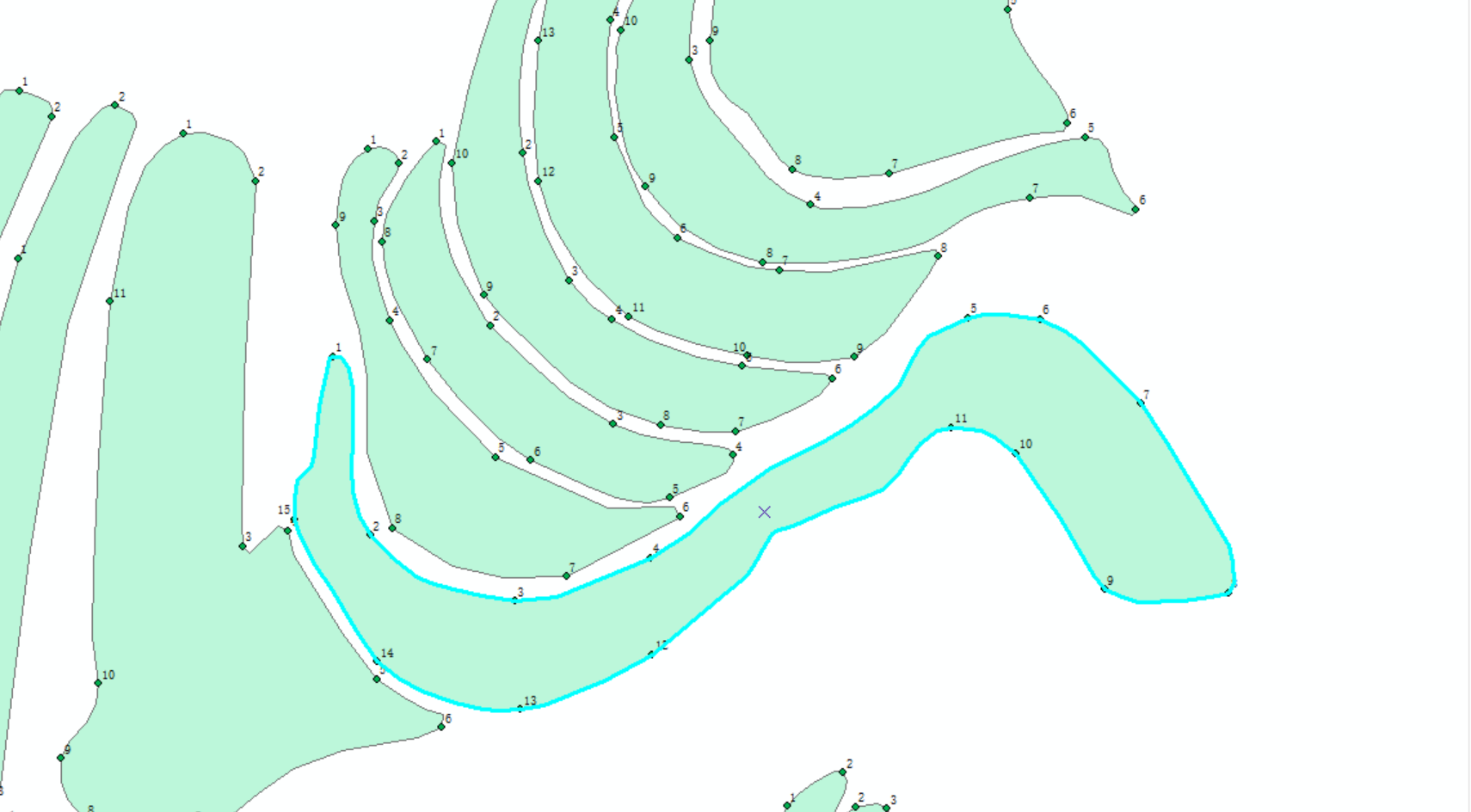

• 面的边界上有其他地块的顶点（面节点优化），如果面没这些点，面增加这些节点。这修复后，界址线生成过程不会中断。

•

• 简化面也能生成界址点（界址点抽稀），如果有界址点抽稀要求的，可以通过简化面（保证界址点号的连续）后再生成界址点。这个对出承包地块调查表很重要。

•

• 二、优化功能

• 字段完整生成，之前鉴于界址点类型、界标类型、界址线类别、界址线位置，这些是比较难判断的，需要人工判读，我并没有生成对应的字段。现如今先统一赋值。（直接可质检）

•

• 优化了在点处分割线却还有没有点的地方也分开了的问题（这个是ArcGIS工具问题）。

• 2、插件使用步骤

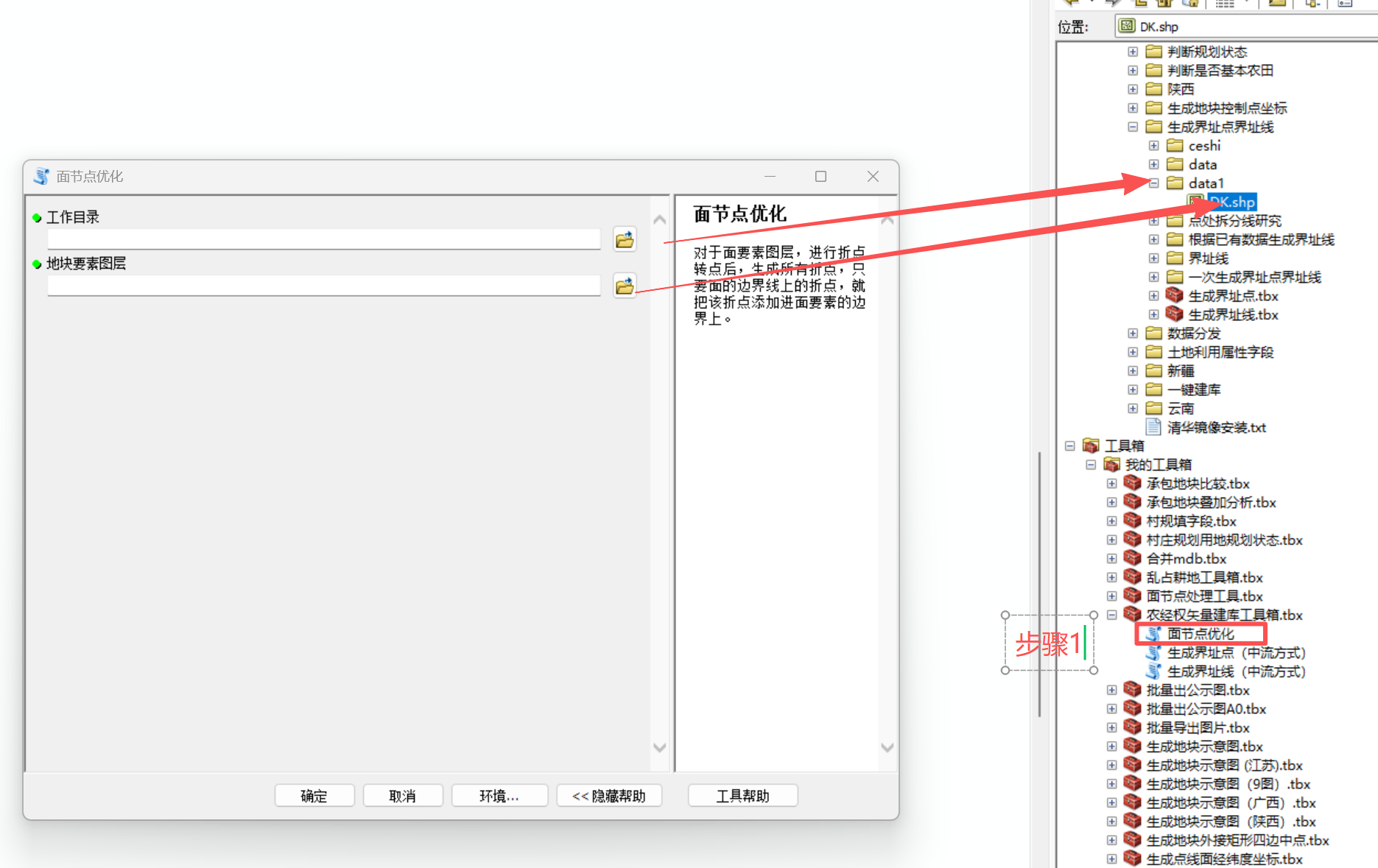

• 1、创建文件夹（工作目录），将DK.shp复制一份到文件夹当中。执行面节点优化。
•
• 2、简化面，在ArcToolBox—制图工具—制图综合—简化面。形成一个新的SHP（DK_simple.shp)。设置如下：
•

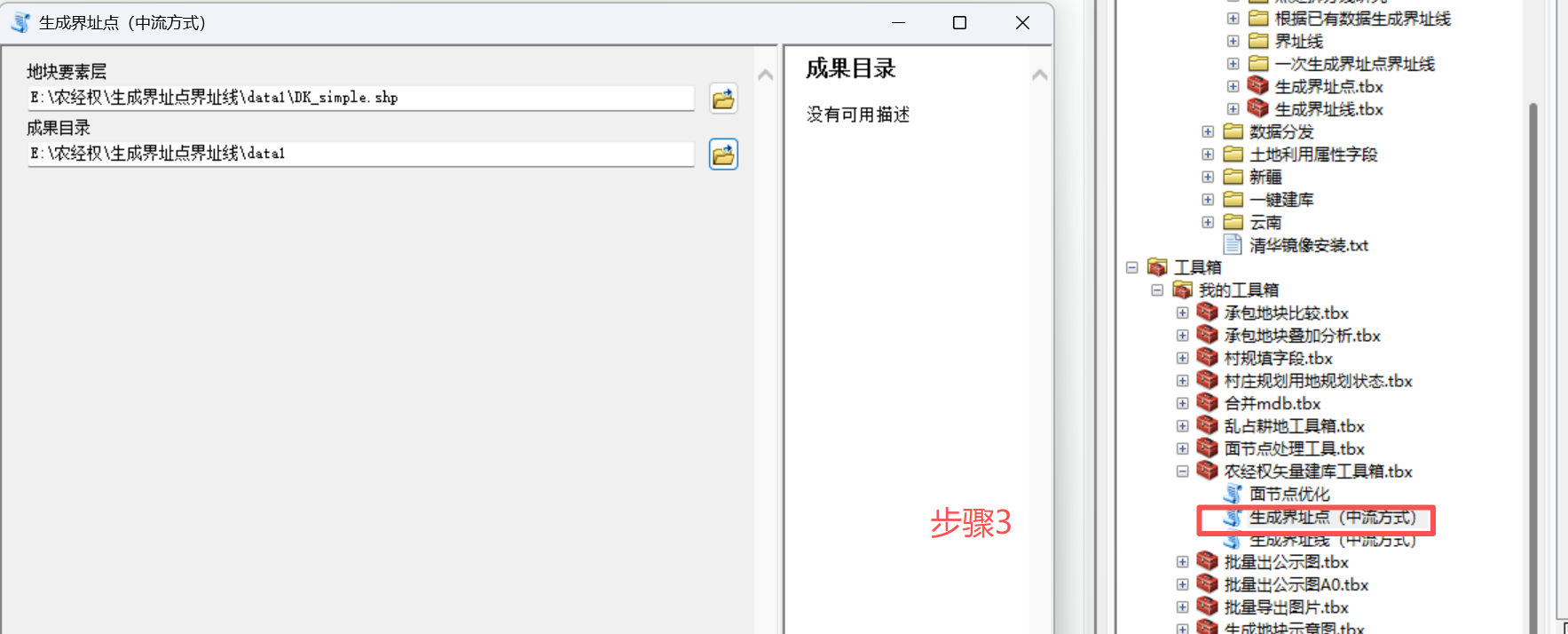

• 3、用简化后的DK_simple.shp生成界址点。 界址点的编号方式用中流的，后面的承包地块信息表才好生成连续的。
•

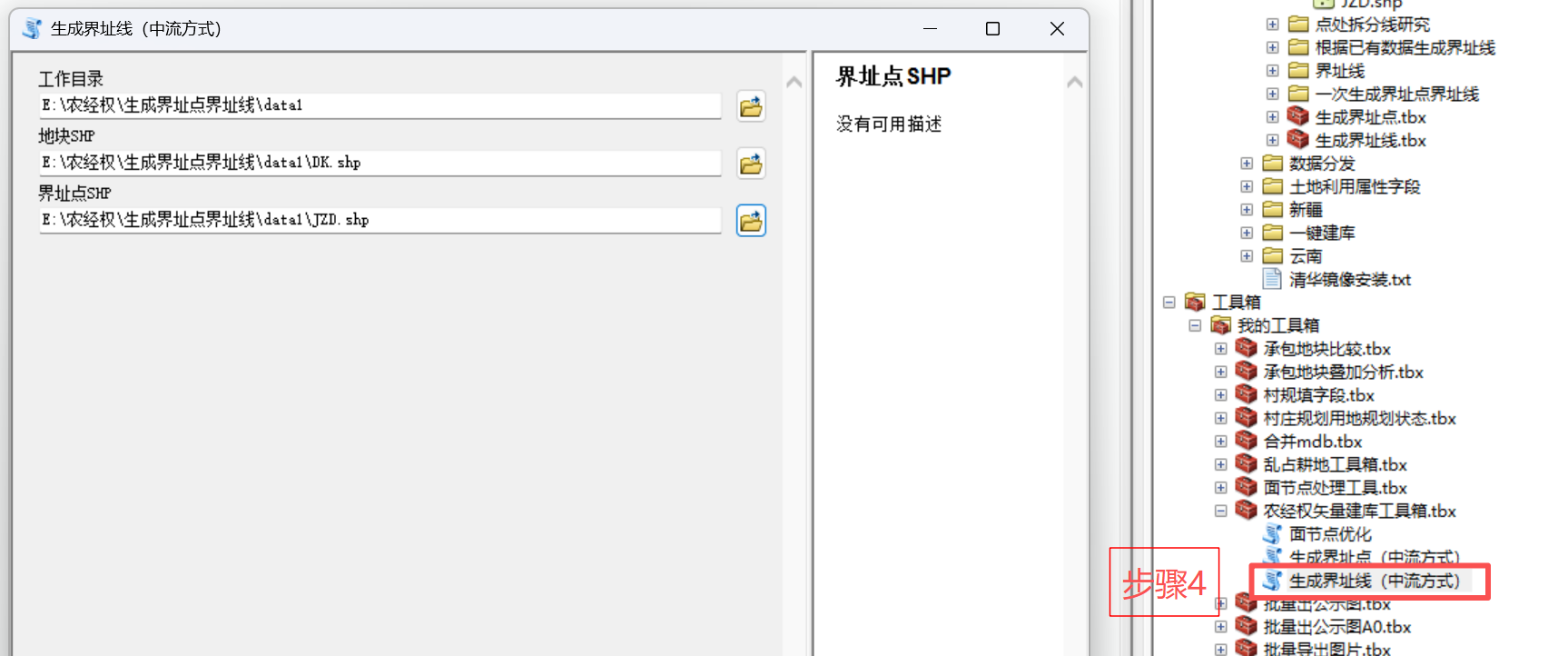

• 4、最后用DK.shp与第3步生成的JZD.shp生成界址线。其中会生成很多中间的图层，如果中断了可以从其中找找原因。
•

• 3、视频演示

• 相关的视频操作如下：
• https://www.bilibili.com/video/BV1VFFYzaEk2/?vd_source=24a5cf68d16c36aaee227169a2435933
