4.2.1 基本原理
定义：交变电流的有效值是根据电流的热效应来定义的，让一个交流电流和一个直流电流分别通过阻值相同的电阻，如果在相同时间内产生的热量相等，那么就把这一直流电的数值叫做这一交流的有效值。在电子烟的应用中，如果发热体的阻值比较稳定，则一般采用恒有效值电压输出模式。

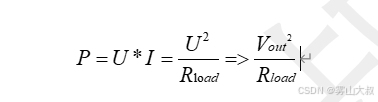

如同恒平均输出模式一样，恒有效电压模式，也是一个累积电压输出的过程，功率输出公式如下式：
默认情况下，可以假设Rload加热过程中电阻没有变化，由上式可以看出输出过程功率的大小与Vout开方有关，如下式所示：
在一个控制周期内，输出电压V(t)约为恒定值Vmax，有效输出电压可简化为：
其中Vrms为设定的目标输出电压，Vmax为功率MOS导通时Vout的采样电压，Duty为MOS管实时开关占空比。
4.2.2 推导过程
|
— (1)：理论公式 |
|
|
— (2)：VOUT采样公式 |
|
|
— (3)：VOUT计算公式 |
|
|
— (4)：公式3代入公式1 |
|
|
— (5)：公式4推导出N |
|
|
|

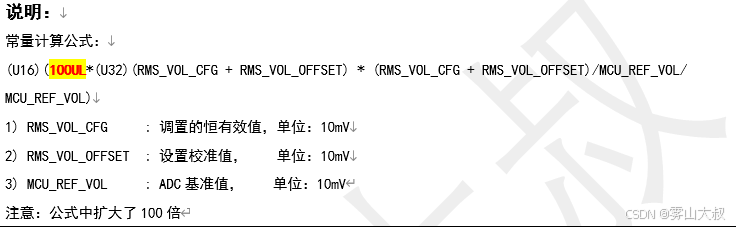

4.2.3 计算常数因子
|
恒有效电压模式，计算公式中常数部分 |
||||||
|
序号 |
设置电压 |
校准值 |
PWM周期 |
基准电压 |
计算常量 |
备注 |
|
1 |
20 |
0 |
100 |
120 |
3 |
|
|
2 |
40 |
0 |
100 |
120 |
11 |
|
|
3 |
60 |
0 |
100 |
120 |
25 |
|
|
4 |
80 |
0 |
100 |
120 |
44 |
|
|
5 |
100 |
0 |
100 |
120 |
69 |
|
|
6 |
120 |
0 |
100 |
120 |
100 |
|
|
7 |
140 |
0 |
100 |
120 |
136 |
|
|
8 |
160 |
0 |
100 |
120 |
178 |
|
|
9 |
180 |
0 |
100 |
120 |
225 |
|
|
10 |
200 |
0 |
100 |
120 |
278 |
|
|
11 |
220 |
0 |
100 |
120 |
336 |
|
|
12 |
240 |
0 |
100 |
120 |
400 |
|
|
13 |
260 |
0 |
100 |
120 |
469 |
|
|
14 |
280 |
0 |
100 |
120 |
544 |
|
|
15 |
300 |
0 |
100 |
120 |
625 |
|
|
16 |
320 |
0 |
100 |
120 |
711 |
|
|
17 |
340 |
0 |
100 |
120 |
803 |
|
|
18 |
360 |
0 |
100 |
120 |
900 |
|
|
19 |
380 |
0 |
100 |
120 |
1003 |
|
|
20 |
400 |
0 |
100 |
120 |
1111 |
|
|
21 |
420 |
0 |
100 |
120 |
1225 |
|
 |
||||||
