7.2 执行器封装与一体化设计
人形机器人关节执行器不仅是扭矩/转速的动力来源，也是整体结构、控制和散热的核心单元。在本节将重点探讨执行器的一体化封装思路、轻量化驱动模组设计，以及高效能系统的实现方法，为关节小型化、高性能、可靠性提供工程化指导。
7.2.1 执行器集成思路
执行器是人形机器人关节的动力核心执行单元，传统分散式设计（电机、减速器、驱动器、传感器等独立布置）存在体积冗余、信号延迟高、可靠性差等问题，因此一体化集成思路的核心是将多功能部件融合为模块化单元，适配人形机器人的紧凑空间、动态响应与长续航需求。
1. 集成的核心目标：锚定人形机器人的场景约束
执行器集成的目标需要紧密匹配人形机器人的实际运行需求，具体说明如下所示。
轻量化与紧凑性：压缩执行器体积（较分散设计减少30%以上）、降低重量（单关节执行器≤1.2kg），适配关节的有限安装空间；
高动态响应：缩短信号传输链路，将控制指令与状态反馈的延迟压缩至≤1ms，支撑关节高频启停（响应带宽≥100Hz）与快速加减速；
高可靠性：减少部件间的连接器、线缆数量（从分散设计的10+根缩至3根以内），降低接触故障风险，保障连续工作寿命≥10000h；
模块化维护：实现“即插即用”的单元化更换，单关节执行器的拆装时间从小时级缩短至分钟级。
2. 分层递进的集成架构逻辑
集成思路以“部件融合、层级协同”为核心，从机械、电子、传感、通信四个层级逐步整合，具体说明如下所示。
机械层集成：将电机、减速器、输出轴采用同轴刚性布局，通过高精度联轴器消除部件间的安装间隙（传动间隙≤0.1°）；同时采用中空轴设计，在减少轴向尺寸的同时预留内部布线通道；执行器壳体采用航空铝合金一体化压铸工艺，既作为机械支撑结构，也作为电机与电子部件的共用散热载体。
电子层集成：将电机驱动器的功率电路（SiC MOSFET、滤波电容）、控制电路（MCU、PWM模块）直接贴合在电机定子的端盖区域，将信号传输距离从传统分散设计的米级缩至厘米级；驱动器的功率器件紧贴壳体散热面，无需额外配置独立散热器，进一步压缩体积与重量。
传感层集成：将绝对式编码器直接耦合于执行器输出轴末端（而非电机轴），消除减速器传动误差对位置反馈的影响；同时在输出轴与壳体之间嵌入式布置扭矩传感器、温度传感器，多维度状态数据直接接入驱动器控制电路，避免信号中转带来的延迟与干扰。
通信层集成：在执行器壳体内置CAN/EtherCAT总线接口，将驱动器的控制指令、传感器的反馈数据整合为统一总线报文，直接与机器人中央控制器通信，实现多执行器的同步控制，避免多部件独立布线的混乱。
3. 关键集成要点：平衡性能与工程可行性
集成过程需兼顾技术性能与工程落地性，核心要点如下所示。
同轴度精准控制：电机-减速器-输出轴的同轴度误差需控制在5μm以内，避免高速运转时的振动与磨损，保障关节运动的平顺性（转矩脉动≤3%）；
散热一体化设计：电机绕组的热量通过定子壳体传导至驱动器散热面，同时壳体表面集成微通道水冷结构，实现电机与驱动器的协同散热，散热功率较传统分散设计提升2倍以上；
信号链路最短化：传感器、驱动器、通信接口的信号走线均集成在执行器内部PCB上，减少电磁干扰的同时，将信号延迟从≥5ms压缩至≤1ms；
模块化接口规范：执行器对外仅保留电源、总线、机械输出三类快插接口，接口规格统一化，适配不同关节的快速更换与维护。
4. 集成后的核心价值：支撑机器人整机性能
执行器一体化集成后，可以直接支撑人形机器人的整机性能跃升，具体说明如下所示。
体积与重量优化：单关节执行器的体积较分散设计减少35%，重量降低25%，直接提升机器人的负载比与续航时间；
动态响应提升：关节控制的响应带宽从50Hz提升至100Hz以上，动作精准度提升40%，可实现更稳定的行走步态与更灵活的精细操作；
可靠性增强：部件间的连接器数量减少60%，故障点大幅缩减，执行器的平均无故障工作时间（MTBF）提升至10000h以上。
总之，人形机器人执行器的一体化集成，是适配其紧凑空间、高动态响应与长可靠性需求的核心设计方向。通过机械、电子、传感、通信的分层融合，既解决了传统分散设计的体积冗余、信号延迟等痛点，又实现了轻量化（减重25%）、响应提速（延迟≤1ms）、可靠性升级（MTBF≥10000h）的多重收益，最终为机器人关节的精准动作、稳定步态与实用化落地提供了模块化的动力单元支撑。
7.2.2 轻量化驱动模组
轻量化驱动模组是人形机器人执行器实现“小体积、低重量、高功率/扭矩输出”的核心载体，其设计核心是在不牺牲动力性能、可靠性的前提下，通过材料、结构、功能的多维度优化，将驱动单元的功率密度、扭矩密度推至人形机器人关节的适配上限，直接支撑机器人的负载比、续航能力与动作灵活性。
1. 材料选型：以“高比强度”为核心的精准匹配
轻量化的基础是材料的差异化选型，需要针对驱动模组不同部件的受力、散热、功能需求，选择兼具轻量与性能的材料：
壳体与端盖：采用航空级6061-T6铝合金，其密度仅2.7g/cm³，比强度（强度与密度的比值）达200MPa以上，既能作为机械支撑结构，又能承担电机与驱动器的散热功能；对于负载较轻的上肢、手部关节驱动模组，壳体进一步采用碳纤维增强聚酰胺（CFRP-PA6），密度降至1.4g/cm³，强度接近普通钢材，重量较铝合金版本再降30%。
轴类部件：输出轴、电机转轴采用钛合金（Ti-6Al-4V），其密度为4.5g/cm³（仅为钢材的60%），屈服强度却达860MPa，既能承受关节的冲击负载，又能通过中空设计进一步减重（中空轴较实心轴减重15%），同时中空通道可预留内部布线空间，避免外部走线增加体积。
电子部件基板：驱动器PCB采用超薄陶瓷基板（厚度≤0.8mm），替代传统FR-4基板，既提升散热效率（导热系数达20W/(m・K)，是FR-4的10倍），又减少基板自身重量。
2. 结构拓扑优化：删除冗余，功能复用
通过有限元分析（FEA）与功能复用设计，压缩结构冗余，实现“单一结构承载多重功能”：
中空轴与走线集成：驱动模组的输出轴采用大孔径中空设计，不仅减重，还将电源、信号线缆内置其中，避免外部线缆的杂乱与额外重量，同时减少线缆磨损风险。
一体化散热鳍片：在驱动模组壳体的外表面直接集成散热鳍片，替代传统独立散热器，鳍片与壳体为一体化压铸结构，既省去散热器的装配部件（如螺丝、支架），又提升热传导效率，较独立散热器方案减重20%、体积缩减15%。
拓扑优化壳体：通过FEA模拟驱动模组在工作中的受力分布，删除壳体非承重区域的材料（如非受力面的冗余壁厚），在保证刚度的前提下，使壳体重量降低12%，同时优化后的壳体表面更贴合关节安装空间，减少与机器人本体的干涉。
3. 部件功能集成：减少离散元件，压缩空间冗余
将驱动模组的多个功能部件融合为一体，减少离散元件的数量与体积，具体说明如下所示。
电机-驱动器集成：将驱动器的功率模块（SiC MOSFET）、控制模块（MCU）直接贴装在电机定子的端盖区域，使电机与驱动器的物理距离从传统分散设计的数十厘米缩至数厘米，既减少信号传输的线缆重量，又将驱动器的散热面与电机壳体直接贴合，省去独立散热结构。
传感器-驱动电路集成：将位置编码器、扭矩传感器的信号处理电路直接集成在驱动器PCB上，不再单独配置传感器信号调理模块，减少离散元件的重量与体积，同时缩短信号链路，降低电磁干扰。
接口功能整合：驱动模组对外仅保留“电源+总线+机械输出”三类快插接口，接口内部集成过流、过压保护功能，不再单独配置外部保护元件，进一步压缩模组的外围附件重量。
4. 轻量化与性能的平衡：避免“轻而不刚、轻而低效”
轻量化设计需以保障驱动模组的动力性能、刚度、可靠性为前提，常用平衡策略如下：
刚度补偿设计：采用碳纤维增强材料的壳体，通过增加局部壁厚（如安装面、受力面）补偿材料自身刚度的不足，使模组的整体刚度与铝合金壳体相当，避免关节运动时的形变与振动。
散热性能保障：通过壳体一体化散热鳍片+微通道水冷结构，使轻量化后的驱动模组散热功率较传统设计提升50%，确保电机与驱动器在额定工况下的温升≤80K，不牺牲持续工作能力。
动力性能不衰减：轻量化后的驱动模组，通过优化电机绕组匝数、采用高磁能积永磁体，保证功率密度≥5kW/kg、扭矩密度≥20N・m/kg，与非轻量化模组的动力性能持平甚至略有提升。
总之，轻量化驱动模组的落地，直接解决了人形机器人“动力单元过重导致负载比低、续航短”的痛点：单下肢关节驱动模组的重量可控制在1.2kg以内，上肢关节模组重量≤0.8kg，手部关节模组重量≤0.2kg，同时动力性能、响应速度均不衰减，为机器人实现灵活步态、精细操作提供了轻量高效的动力支撑。
7.2.3 高效能设计
高效能设计的核心是提升执行器“电能-机械能”的全链路能量转换效率，同时降低动态工况下的能量损耗——既适配人形机器人额定工况的高转换需求，更要在频繁启停、变负载的步态周期中保持高效，最终减少整机能耗、延长续航时间，是平衡“动力性能-续航能力”的关键路径。
1. 电机本体的能量转换效率优化
电机是执行器能量转换的核心，其损耗主要分为铜损、铁损与机械损耗，在优化时需要针对性降低各环节能耗，常用的措施如下：
铜损优化：采用无氧铜（OFHC）漆包线绕制定子绕组，通过“集中式绕组+短端部设计”缩短绕组端部长度，降低绕组电阻；同时根据动态负载特性优化绕组匝数与线径，在高负载时减少电流密度，额定工况下铜损占比可控制在3%以内。
铁损优化：选用0.2mm超薄硅钢片（如35WW300）叠压铁芯，降低涡流损耗；铁芯采用斜槽设计，减少齿槽转矩带来的附加铁损；通过精准的磁路设计提升气隙磁密均匀性，进一步降低磁滞损耗，铁损在额定转速下占比可降至2%以下。
永磁体能效增强：采用高磁能积钕铁硼永磁体（NdFeBN52），提升转子磁场强度，减少励磁环节的能量浪费；同时优化永磁体的排列方式（内嵌式IPM结构），利用磁阻转矩辅助电磁转矩，提升低负载工况下的能量转换效率。
机械损耗控制：采用低摩擦陶瓷球轴承替代传统钢球轴承，降低轴承摩擦损耗；优化转轴与端盖的配合间隙，减少风阻损耗，机械损耗占比可控制在0.5%以内。
通过上述优化，电机在额定工况下的效率可达95%以上，动态变负载工况下的平均效率不低于90%。
2. 减速器的传动效率优化
减速器是执行器能量传递的关键环节，其损耗主要来自齿轮啮合、润滑阻力，需要针对人形机器人的动态负载特性优化，具体措施如下所示。
啮合损耗优化：若采用谐波减速器，优化柔轮与刚轮的齿形设计（如渐开线齿形），提升啮合重合度至2以上，减少单齿受力与摩擦；若采用行星减速器，将齿轮齿面精度提升至GB5级以上，采用氮化处理增强齿面硬度，降低啮合磨损损耗。
润滑损耗控制：选用低粘度高温全氟聚醚润滑脂，既保证齿轮啮合面的润滑效果，又减少高速运转时的“搅油损耗”；针对动态负载特性，采用微量润滑技术，在低负载时减少润滑脂用量，进一步降低阻力损耗。
经过优化后，谐波减速器的传动效率可稳定在90%左右，行星减速器可达95%以上，且在变负载步态周期中，效率波动幅度控制在5%以内，避免负载切换时的损耗陡增。
3. 驱动器的电能利用效率优化
驱动器负责电能的调理与控制，其损耗主要来自功率器件的开关损耗、续流损耗，优化方向聚焦于器件与算法，具体说明如下所示。
功率器件升级：采用碳化硅（SiC）MOSFET替代传统硅（Si）器件，其开关速度更快、导通电阻更小，开关损耗较Si器件降低30%以上，续流损耗降低25%。
控制算法优化：采用空间矢量脉宽调制（SVPWM）的矢量控制（FOC）算法，使电机定子电流更接近正弦波，降低谐波损耗；引入软开关技术，减少功率器件开关过程中电压与电流的交叠损耗，进一步提升效率。
轻载能效适配：在机器人低负载工况（如手臂空载摆动）下，动态调整驱动器的开关频率，避免轻载时的无效功率损耗，轻载工况下驱动器效率仍可维持在96%以上。
通过上述措施，驱动器的整体效率可提升至98%以上，成为全链路能效的“高保真”环节。
4. 热管理的高效协同
损耗会转化为热量，若热管理低效，器件会因过热进入降载模式（效率骤降），因此高效热管理是维持全工况高效的保障：
一体化散热结构：电机定子、驱动器PCB直接贴合执行器壳体的散热面，壳体同时作为电机、驱动器的共用散热载体，减少热阻；壳体表面集成微通道水冷结构，冷却液流速可根据负载动态调整（高负载时提升至0.5L/min），散热功率较传统风冷提升2倍以上。
温度闭环调控：通过嵌入式温度传感器实时监测电机绕组、驱动器功率器件的温度，当温度接近阈值时，通过“动态调整电机工作点+提升散热流速”的协同策略，避免直接降载，维持器件在高效区工作。
5. 动态工况的能效适配策略
人形机器人的负载呈周期性动态变化（如行走时下肢关节的“支撑相-摆动相”交替），需要针对性适配能效：
工况分区优化：在支撑相（高负载）时，维持电机在恒扭矩高效区工作；在摆动相（低负载）时，通过弱磁控制扩展电机的高效转速范围，避免低负载下的效率跌落。
能量回收利用：在关节减速、制动时，启用再生制动功能，将机械能转化为电能回馈至电池，回收效率可达20%~30%，进一步提升整机能量利用效率。
总而言之，高效能设计的最终价值在于：执行器从“电能→关节机械能”的全链路平均效率可提升至80%以上（传统分散式执行器约65%），在相同电池容量下，人形机器人的续航时间可延长30%；同时，高效损耗控制减少了散热系统的体积与重量，进一步支撑了执行器的轻量化目标。
7.2.4 典型集成策略：拟人化高动态集成式低阻抗执行器技术
人形机器人执行器的集成设计需同时满足“拟人化运动特性”与“高动态工况（如3m/s奔跑）”双重需求，核心矛盾集中在“紧凑体积约束”与“高扭矩、低惯性、高反向驱动性” 的性能平衡。接下来依托论文《Design of Actuators for a Humanoid Robot with Anthropomorphic Characteristics and Running Capability》，以Mithra机器人执行器设计为蓝本，提炼出“结构-功能-性能”三维协同的典型集成策略，其核心逻辑与关键实现细节如下所示。
1. 结构布局集成：近端集中+远端轻量化，适配拟人化运动

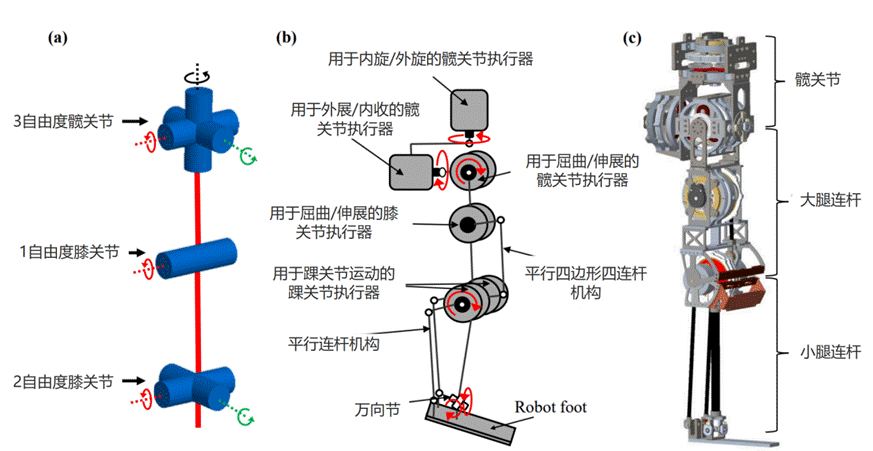

以“降低腿部远端惯性、匹配人类肢体质量分布”为核心，通过布局优化实现机械结构的紧凑集成，典型方案如图7-5所示，展示了执行器的“近端布置+远端传动”集成逻辑，具体说明如下所示。
髋关节采用三自由度同轴集成布局，三个BLDC电机与复合行星齿轮箱的旋转轴交汇于同一点，模拟人类髋关节的球形运动特性，同时通过U形安装架整合电机、齿轮箱与轴承组件，消除结构冗余；
膝关节执行器主体安装于大腿中部（近端），踝关节执行器布置于膝关节处，二者均通过四连杆机构、万向节等轻量化传动部件向远端关节传递动力，既减少腿部远端质量惯性（提升运动敏捷性），又严格匹配人类下肢的肢体尺寸比例（大腿、小腿段长度均为0.45m）；
关键结构件采用 “功能适配型材料集成”，主体框架统一选用铝7075-T6合金（平衡强度与轻量化），传动连杆采用碳纤维材质，齿轮箱输出轴选用不锈钢410，通过材料特性与结构功能的精准匹配，在减重的同时保障结构强度。
图7-5 拟人化腿部结构与关节驱动集成布局图
2. 功能模块集成：电机-传动-传感-控制一体化，提升系统协同性

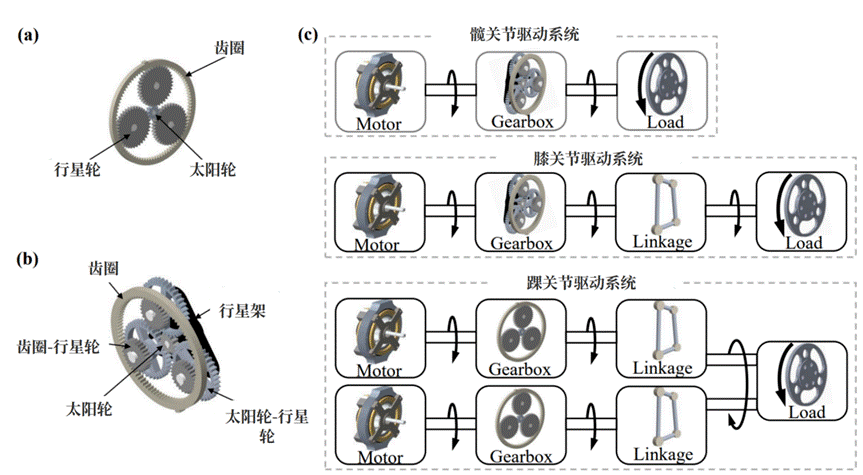

构建“核心部件深度整合+独立功能模块”的集成模式，实现执行器的高效协同与简化装配，具体如图7-6所示。
（1）基础功能模块：统一集成了BLDC电机、行星齿轮箱（标准型/复合型）、双编码器（增量式电机编码器+绝对式关节编码器）及传动机构，形成独立的执行器单元，每个单元可直接与机器人主体对接，降低装配复杂度；
（2）针对不同关节特性优化模块细节：髋关节模块集成15:1传动比的复合行星齿轮箱（图7-6b），强化扭矩输出能力；膝关节模块定制电机绕组（扭矩常数从0.16 Nm/A提升至0.26 Nm/A），并集成D3O冲击吸收材料制成的机械限位器；踝关节模块采用双电机耦合驱动（图7-6c），通过平行四连杆机构与万向节协同，实现两自由度运动的紧凑化集成。
图7-6 关节驱动系统功能一体化模块组成图
(a)：基础行星齿轮结构；
(b)：复合行星齿轮结构；
(c)：关节驱动系统。
通过模块接口标准化设计，电机驱动、编码器信号、扭矩反馈等接口统一封装，既简化了与机器人控制器的通信链路，又为后期维护与替换提供便利。
3. 性能适配集成：强度-疲劳-热管理协同，保障高动态可靠性
围绕高动态奔跑工况的严苛要求，将结构强度、疲劳寿命、热管理等性能指标深度融入集成设计：
基于有限元分析（FEA）对集成结构进行全域优化，所有关键部件（如髋关节安装架、踝关节侧支架）的最小安全系数≥2，足部相关部件（如万向节叉、传动轴）安全系数≥2.5，确保奔跑时的冲击载荷承载能力；
融入疲劳寿命优化，基于调整后的Al7075-T6材料S-N曲线，对高频受力部件（如膝关节输入连杆、踝关节行星架）进行疲劳分析，确保集成结构满足5000次快速行走试验的使用寿命要求；
适配无主动冷却约束，通过集成低损耗部件（低阻抗BLDC电机、高效行星齿轮箱）与结构散热优化，减少热堆积，确保执行器工作时机器人外壳温度不超过55℃的安全阈值。
总之，本集成策略通过结构布局、功能模块、性能适配的三维协同，既实现了执行器的紧凑化与拟人化适配，又通过低阻抗设计（低减速比传动 + 轻量化布局）保障了高反向驱动性，最终支撑Mithra机器人实现3m/s的奔跑速度与人类相近的运动特性，为高动态人形机器人执行器的集成设计提供了可复用的工程方案。
