💥第一部分——内容介绍

含可再生能源和储能的区域微电网的最优运行（考虑鲁棒性和不确定性）——多阶段鲁棒调度模型研究

摘要：本文聚焦于含可再生能源和储能的区域微电网的最优运行问题，着重考虑了运行过程中的鲁棒性和不确定性。针对可再生能源输出、负荷以及微电网与主电网之间交易价格这两类不确定性因素，提出了一种基于场景的具有非预期约束和鲁棒约束的多阶段鲁棒调度方法。该方法采用日前和实时两个阶段进行调度，日前阶段依据不确定性集信息生成约束条件并优化机组开关状态和发电水平以指导日前市场招标策略，同时考虑价格不确定性；日内阶段通过滚动优化求解单一时间间隙调度策略并迭代优化整个时间序列模型。利用MATLAB结合CPLEX求解器对该模型进行求解，通过典型场景模拟验证了所提方法在保证调度结果经济性能方面的有效性。

关键词：区域微电网；可再生能源；储能；不确定性；鲁棒性；多阶段鲁棒调度

一、引言

随着能源需求的增长和能源结构的转型，区域微电网作为一种灵活、高效的能源供应模式受到广泛关注。可再生能源（如太阳能、风能等）在区域微电网中的大规模接入，有效减少了对传统化石能源的依赖，降低了碳排放。然而，可再生能源的输出具有间歇性和不确定性，同时负荷需求也存在波动，此外，微电网与主电网之间的交易价格也并非固定不变，这些不确定性因素给区域微电网的优化运行带来了巨大挑战。

传统的优化调度方法往往基于确定性假设，难以有效应对这些不确定性，可能导致调度方案在实际运行中不可行或者经济性能不佳。因此，研究考虑鲁棒性和不确定性的区域微电网优化调度方法具有重要的现实意义。本文提出了一种多阶段鲁棒调度模型，旨在同时保证优化调度方案的鲁棒性和经济性能，为区域微电网的安全、稳定、经济运行提供理论支持。

二、问题描述与不确定性分析

2.1 区域微电网系统结构

区域微电网通常包含可再生能源发电单元（如光伏电站、风电场）、储能装置（如蓄电池）、传统发电机组以及负荷等部分。微电网既可以与主电网进行能量交互，也可以独立运行。各组成部分之间通过电力电子设备进行连接和控制，以实现能量的合理分配和优化调度。

2.2 不确定性因素分析

本文考虑两类不确定性因素：

三、多阶段鲁棒调度模型构建

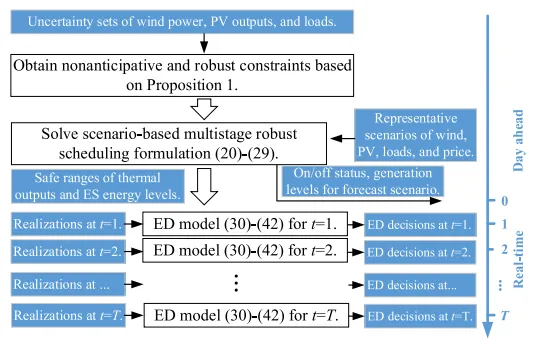

3.1 模型总体框架

本文采用多阶段调度方式，将调度过程分为日前和实时两个阶段。日前阶段基于对不确定性因素的预测信息，制定初步的调度策略，用于指导日前市场的招标；日内阶段则根据实时信息，对日前调度策略进行滚动修正，以更好地适应实际运行情况。

3.2 日前阶段模型

3.2.1 不确定性集构建

为了处理可再生能源输出、负荷以及交易价格的不确定性，构建相应的不确定性集。对于可再生能源输出和负荷，可根据历史数据和气象预测信息，采用概率分布或者区间估计的方法确定其可能的变化范围；对于交易价格，同样可以基于市场历史数据和预测分析，构建价格的不确定性区间。

3.2.2 非预期约束和鲁棒约束生成

根据构建的不确定性集，生成非预期约束和鲁棒约束。非预期约束旨在保证在不确定性因素发生最不利变化时，调度方案仍然能够满足系统的基本运行要求，如功率平衡约束、设备容量约束等；鲁棒约束则进一步考虑了调度方案对不确定性因素的适应能力，通过引入鲁棒参数来调整约束条件的严格程度，以平衡调度方案的鲁棒性和经济性。

3.2.3 目标函数设计

日前阶段的目标函数综合考虑机组开关状态和预测情景下的发电水平，以最小化日前调度成本为目标。调度成本包括发电成本、储能装置充放电成本以及与主电网的交易成本等。通过优化目标函数，得到机组的最优开关状态和发电水平，用于指导日前市场的招标策略。同时，在典型场景中考虑价格的不确定性，通过对不同价格场景下的目标函数进行优化，提高调度方案对价格变化的适应能力。

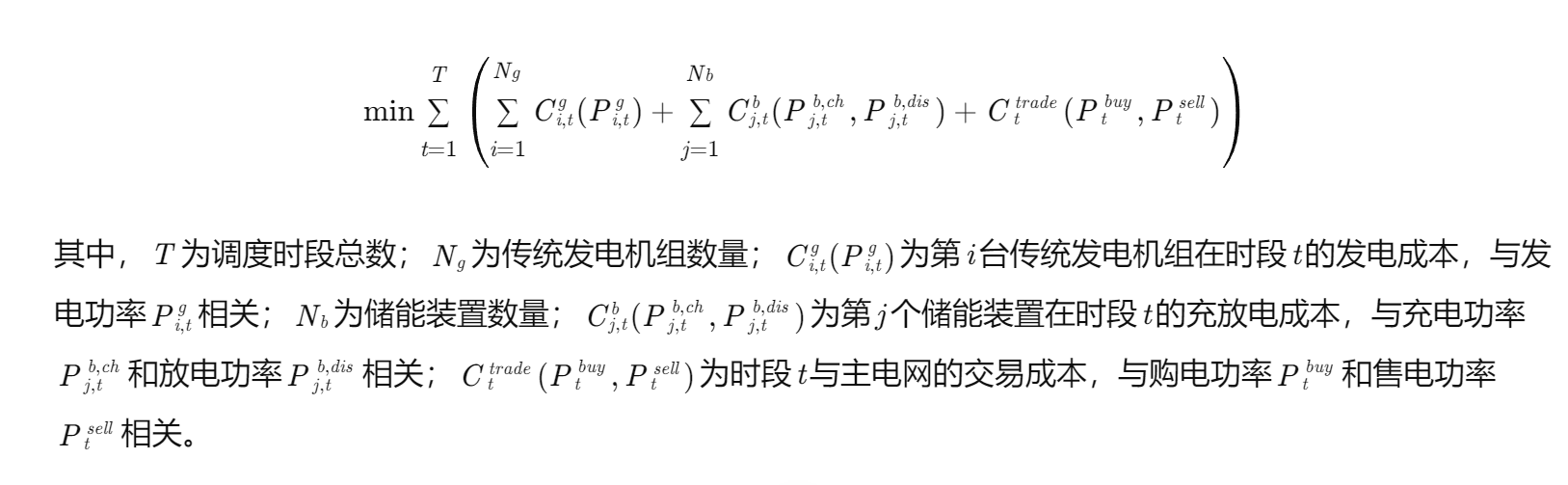

数学表达式如下：

约束条件包括功率平衡约束、设备容量约束、非预期约束和鲁棒约束等，具体如下：

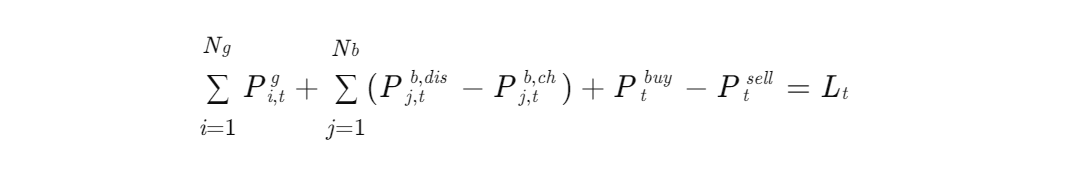

• 功率平衡约束：

其中，Lt​为时段t的负荷需求。

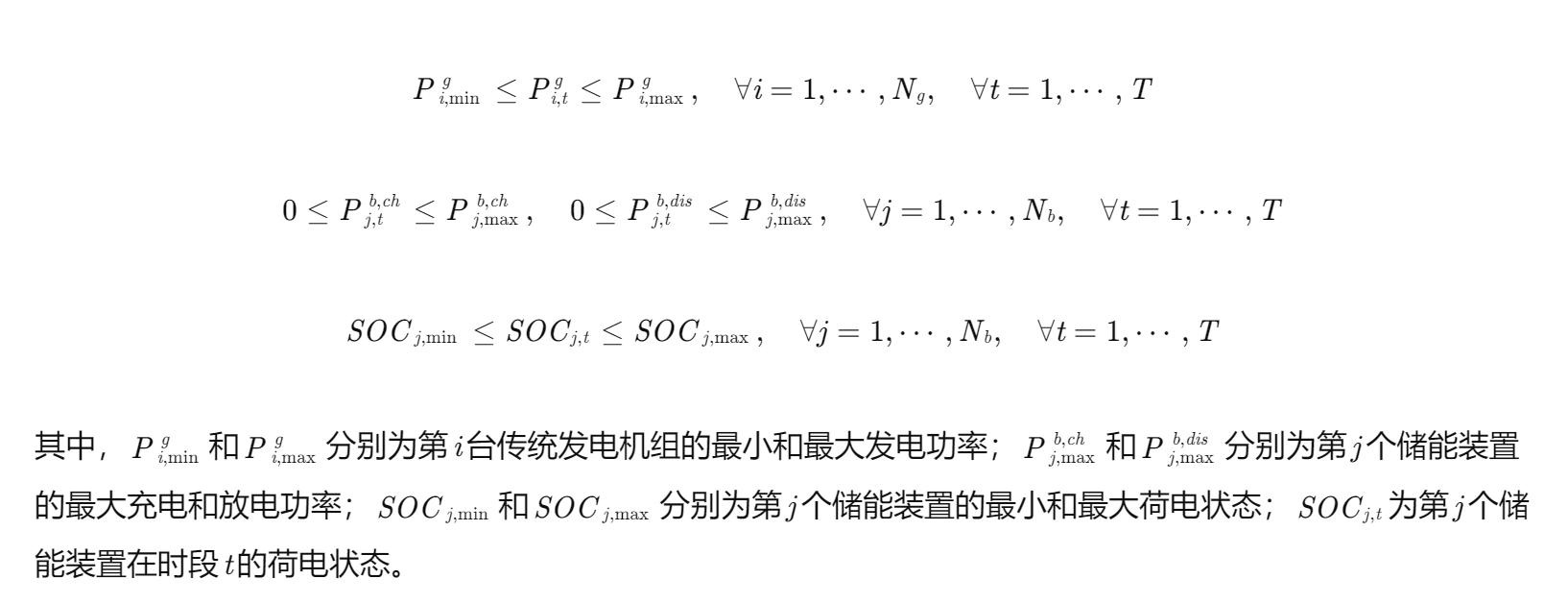

• 设备容量约束：

• 非预期约束和鲁棒约束：根据不确定性集生成的具体约束条件，此处不再详细列出。

3.3 日内阶段模型

3.3.1 滚动优化策略

日内阶段采用滚动优化策略，将整个调度时段划分为多个滚动窗口，每个窗口包含若干个连续的时段。在每个滚动窗口内，根据实时获取的可再生能源输出、负荷以及交易价格等信息，对日前调度策略进行修正和优化，得到当前时段的最优调度方案。随着时间的推移，滚动窗口不断向前移动，实现对整个时间序列的动态优化。

3.3.2 单一时间间隙调度策略求解

在每个滚动窗口内，针对当前时段，建立单一时间间隙的调度模型。该模型以最小化当前时段的调度成本为目标，考虑当前的实时信息和日前调度策略的约束条件，求解得到当前时段各机组的发电功率、储能装置的充放电功率以及与主电网的交易功率等。通过不断迭代求解各个滚动窗口内的单一时间间隙调度模型，实现对整个时间序列的优化求解。

数学表达式与日前阶段类似，但目标函数和约束条件中的参数更新为当前滚动窗口内的实时信息。

四、模型求解方法

本文采用MATLAB结合CPLEX求解器对所构建的多阶段鲁棒调度模型进行求解。MATLAB提供了强大的数值计算和建模环境，能够方便地实现模型的构建和数据处理；CPLEX是一款高效的商业优化求解器，能够快速求解大规模的线性规划、混合整数规划等问题。

在求解过程中，首先将多阶段鲁棒调度模型转化为CPLEX能够识别的标准形式，包括定义决策变量、目标函数和约束条件等；然后调用CPLEX求解器对模型进行求解，得到最优解；最后对求解结果进行分析和验证，评估调度方案的鲁棒性和经济性能。

五、案例分析

5.1 案例参数设置

选取一个典型的区域微电网作为案例进行分析，该微电网包含2台传统发电机组、1个光伏电站、1个风电场和1组储能装置。设定调度时段为24小时，每小时为一个时段。根据历史数据和预测信息，构建可再生能源输出、负荷以及交易价格的不确定性集，并设置相应的模型参数，如发电成本系数、储能装置参数等。

5.2 调度结果分析

5.2.1 日前调度结果

通过求解日前阶段模型，得到机组的最优开关状态和发电水平，以及储能装置的充放电计划。分析日前调度结果可知，在考虑价格不确定性的情况下，调度方案能够合理安排机组的启停和发电功率，充分利用可再生能源，同时根据价格预测信息制定合理的交易策略，以降低调度成本。

5.2.2 日内滚动优化结果

在日内阶段，根据实时信息对日前调度策略进行滚动修正。通过对比不同滚动窗口内的调度结果，可以发现日内滚动优化能够及时响应可再生能源输出和负荷的变化，调整机组的发电功率和储能装置的充放电功率，保证系统的功率平衡和稳定运行。同时，日内滚动优化还能够进一步优化与主电网的交易策略，提高微电网的经济性能。

5.2.3 鲁棒性分析

为了验证调度方案的鲁棒性，选取不确定性集中的几种极端场景进行模拟分析。结果表明，在可再生能源输出和负荷发生较大波动以及交易价格出现不利变化的情况下，所提出的调度方案仍然能够满足系统的基本运行要求，保证负荷的可靠供电，同时调度成本的变化范围在可接受范围内，说明该调度方案具有较强的鲁棒性。

六、结论与展望

本文提出了一种含可再生能源和储能的区域微电网的多阶段鲁棒调度模型，考虑了可再生能源输出、负荷以及交易价格的不确定性因素，通过日前和实时两个阶段的优化调度，实现了调度方案的鲁棒性和经济性能的平衡。案例分析结果表明，所提模型能够有效应对不确定性，提高区域微电网的运行可靠性和经济性。

未来的研究可以进一步考虑更复杂的不确定性因素，如设备故障、网络拓扑变化等，进一步完善多阶段鲁棒调度模型。同时，可以结合先进的预测技术和智能优化算法，提高模型的预测精度和求解效率，为区域微电网的优化运行提供更有效的支持。

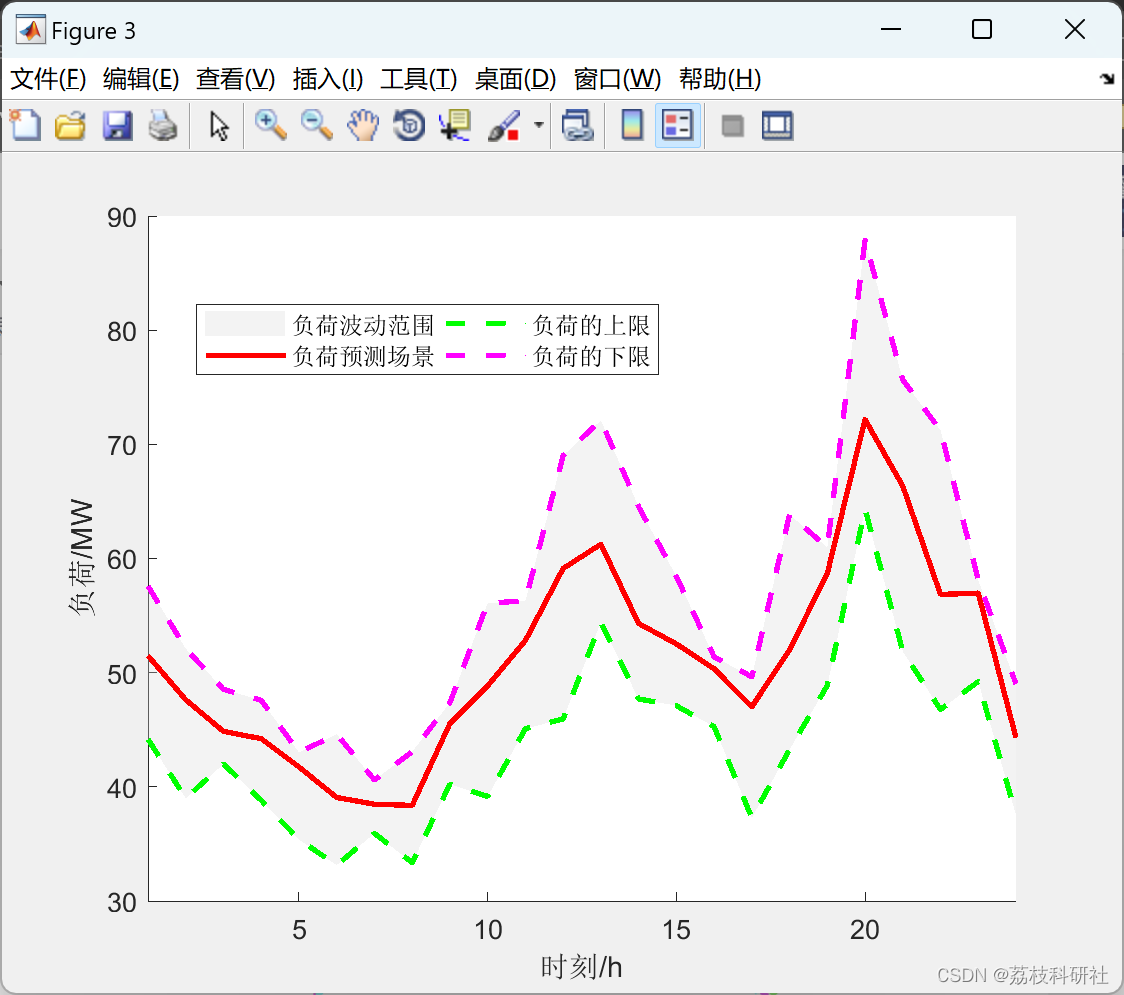

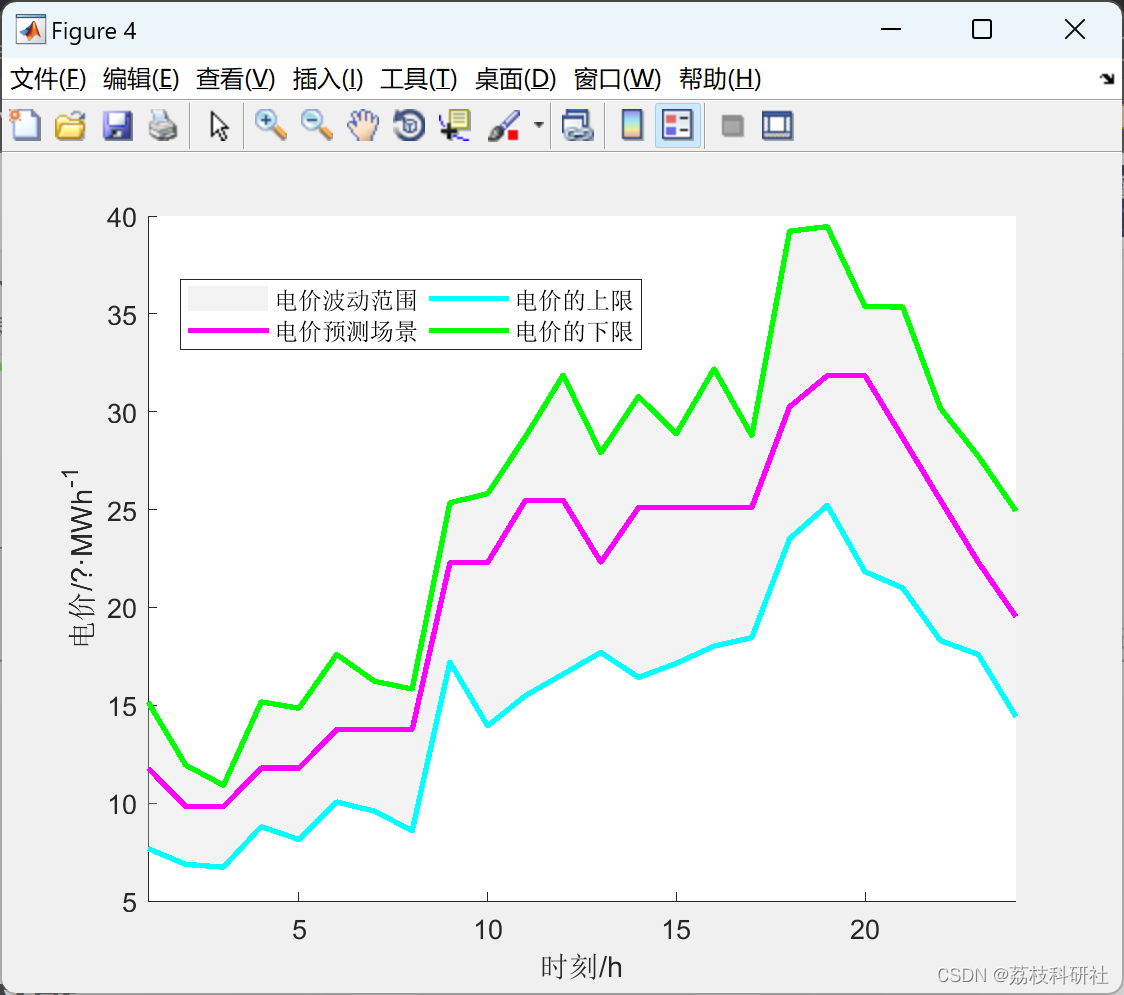

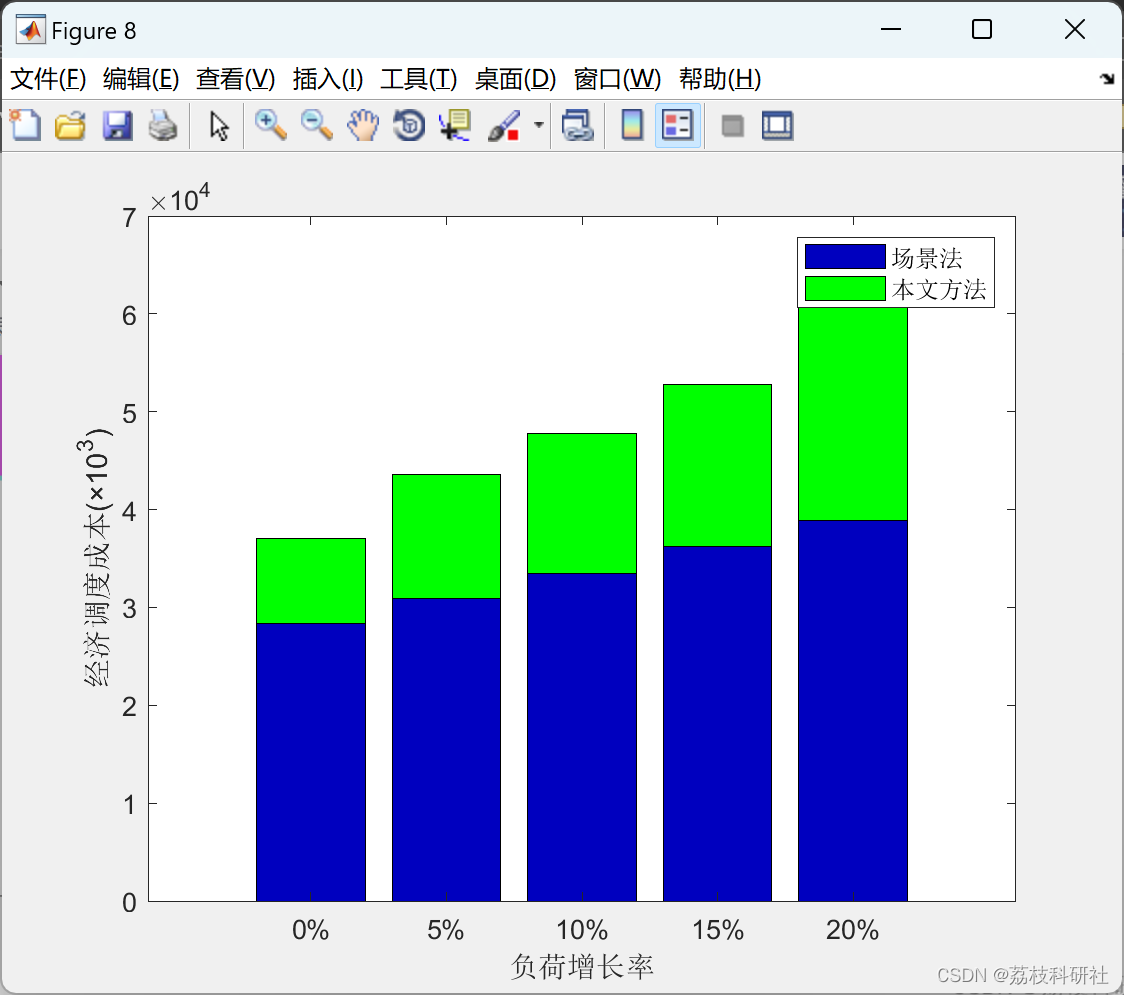

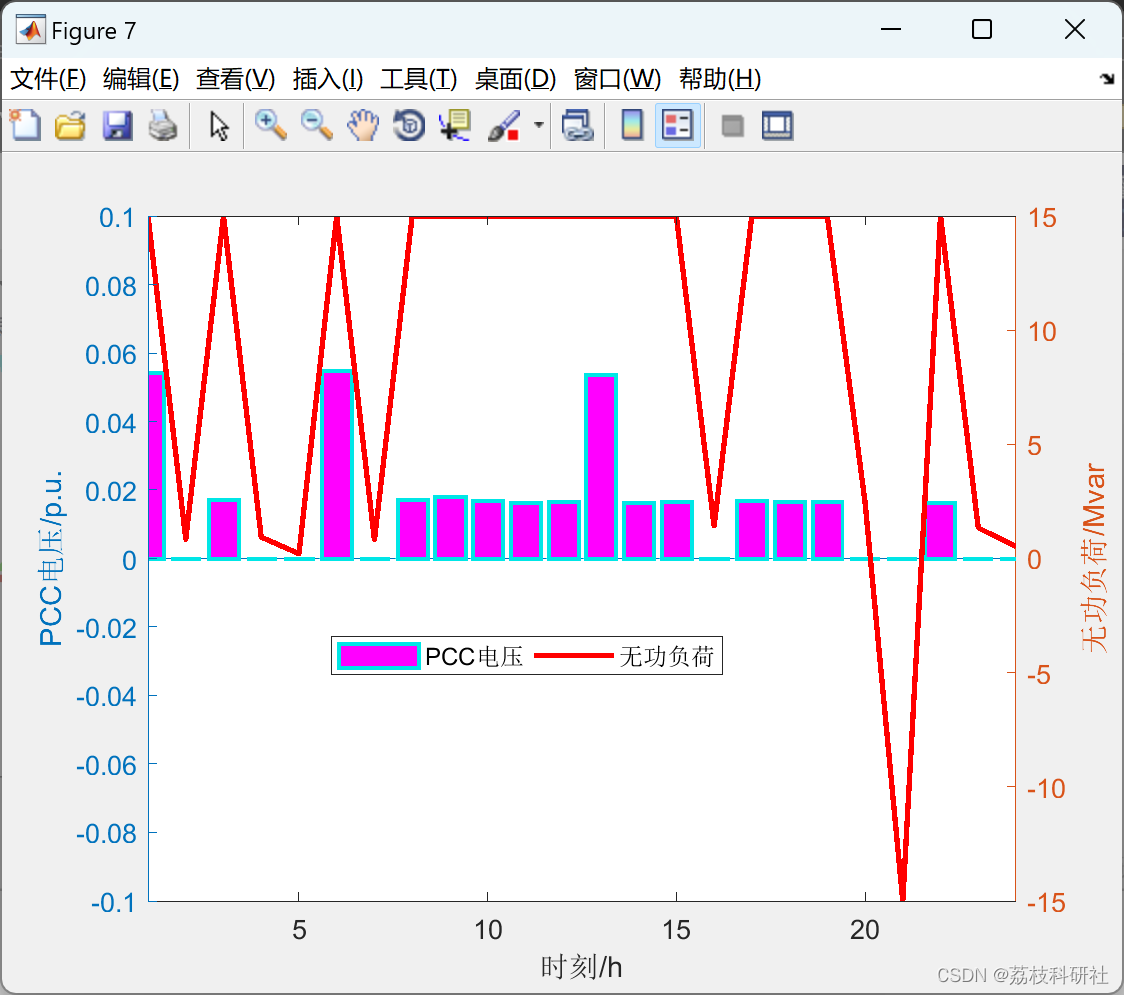

📚第二部分——运行结果

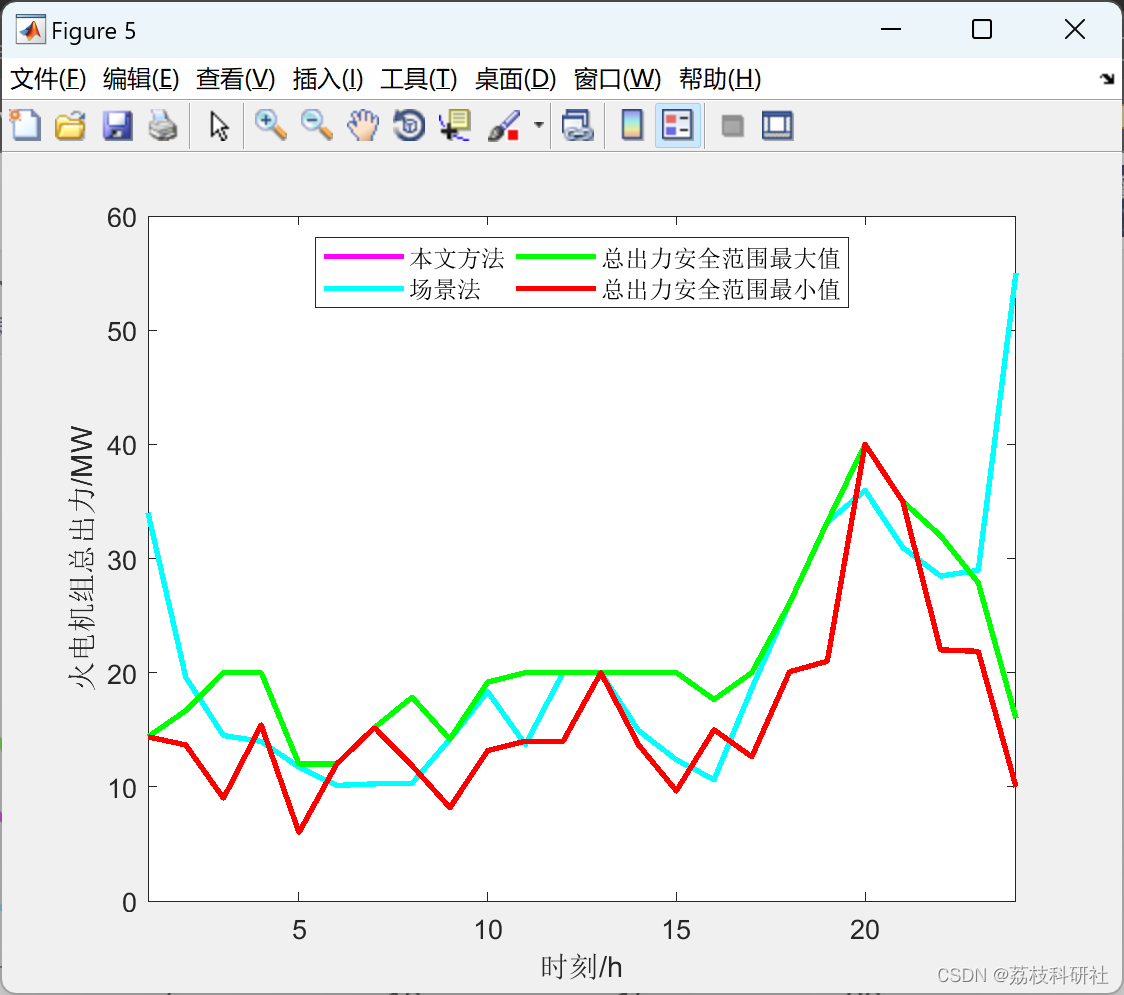

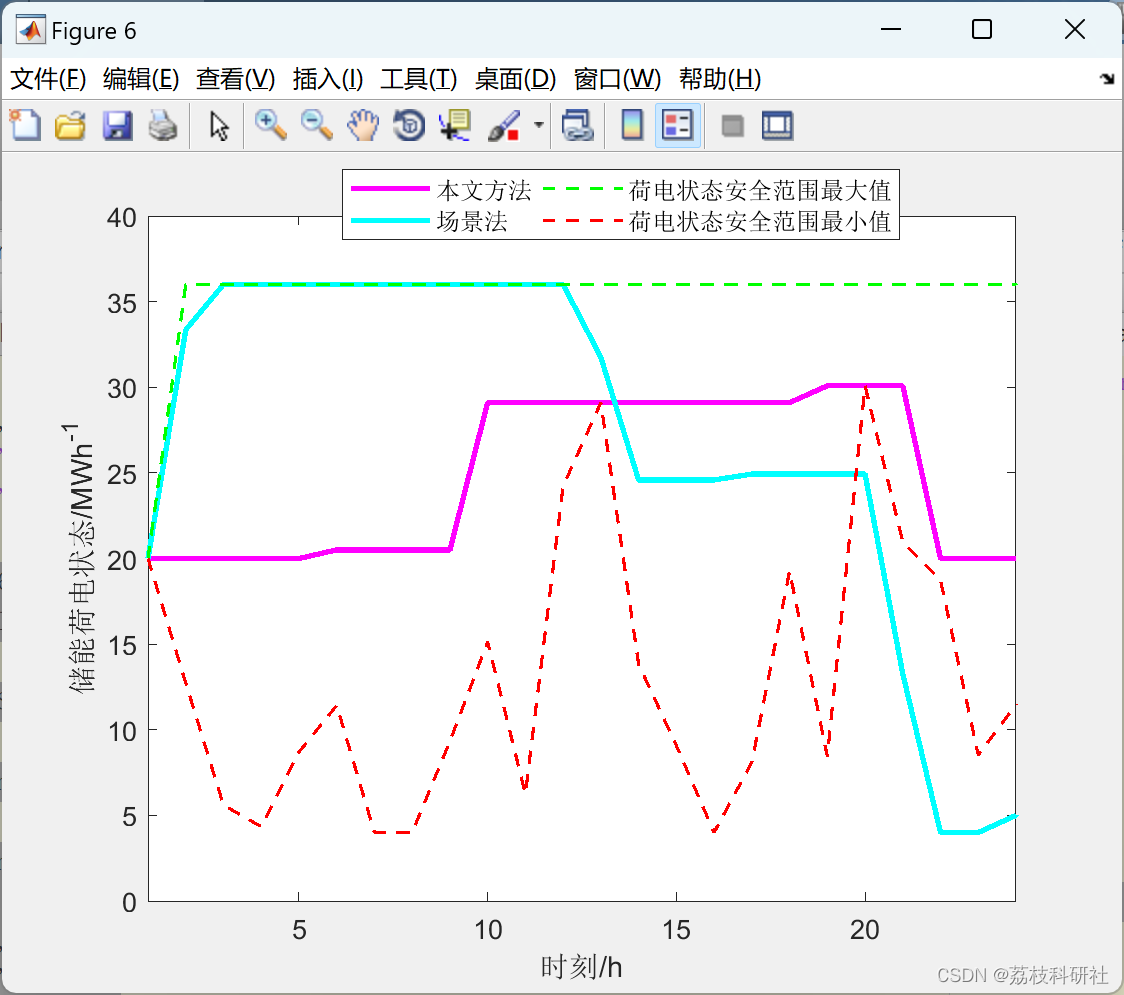

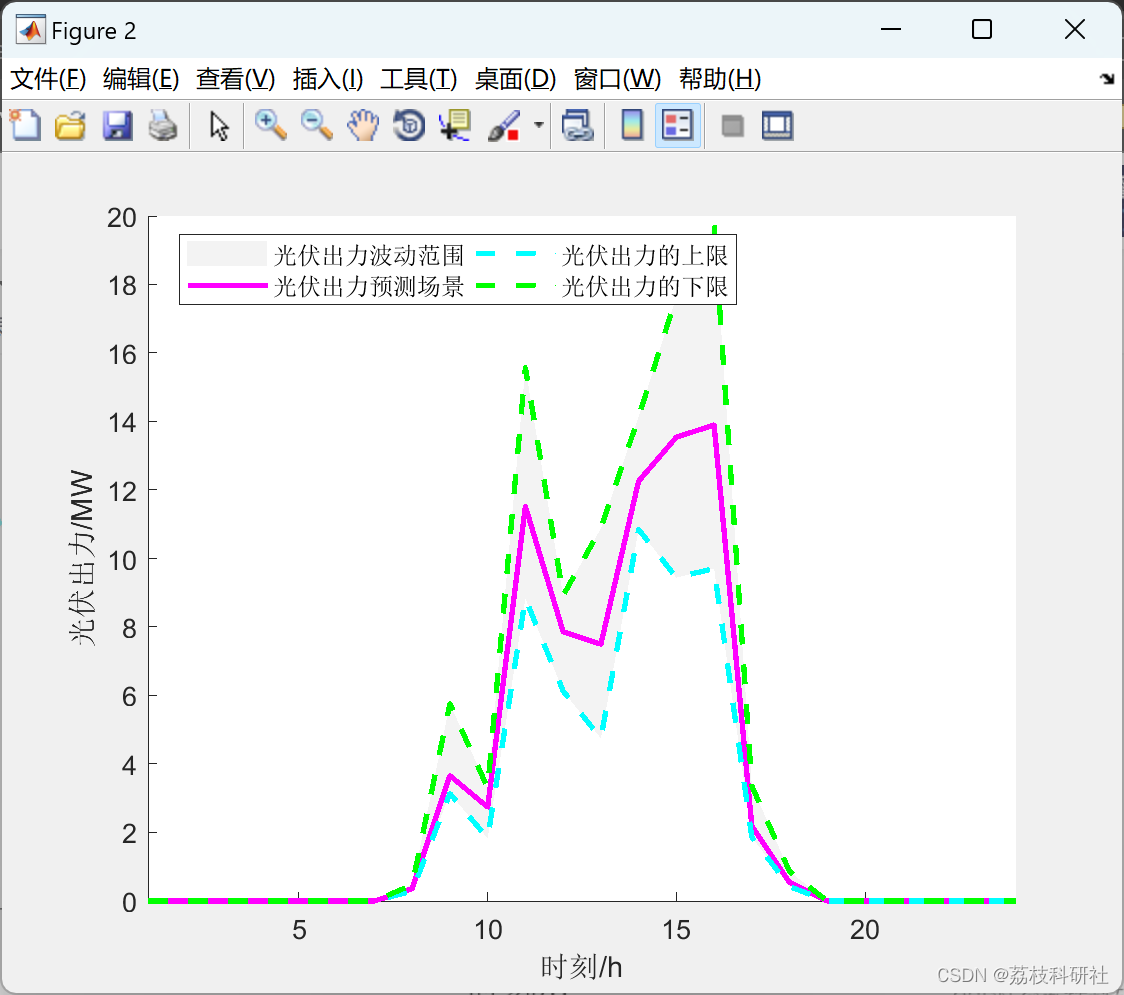

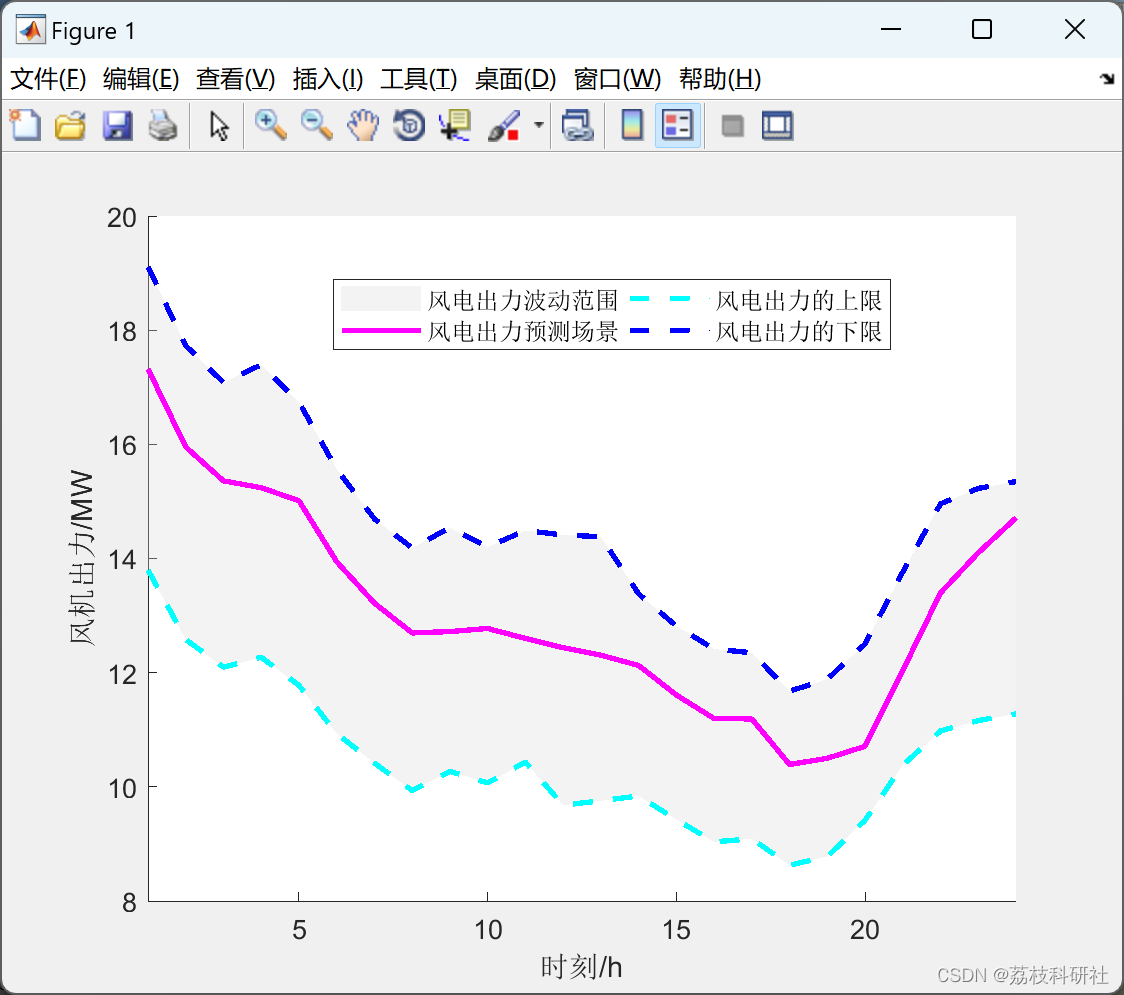

📚2 运行结果

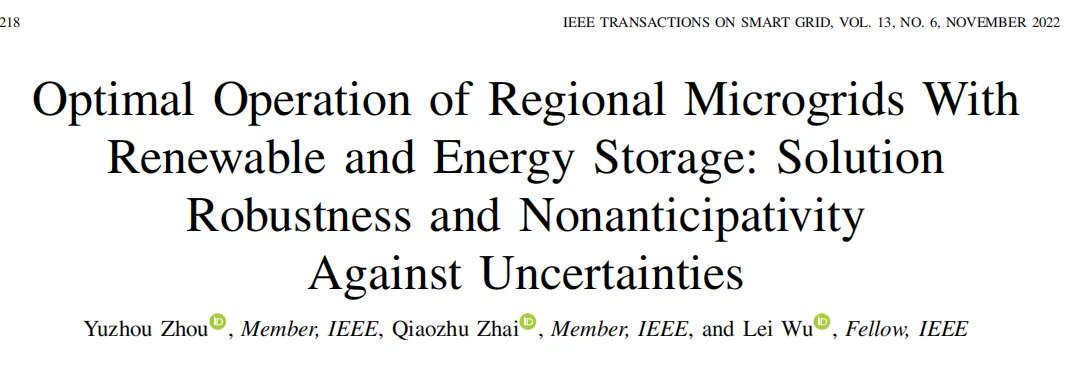

🎉第三部分——参考文献
