💥1 概述
基于深度学习的OFDM+QPSK链路信道估计与均衡算法误码率仿真研究
摘要
本文针对OFDM+QPSK通信系统，构建了基于深度学习的信道估计与均衡框架，通过误码率（BER）仿真对比传统LS、MMSE、LMMSE算法的性能。仿真结果表明，深度学习模型在低信噪比（SNR）和快变信道场景下可降低误码率，尤其在多径时延扩展超过循环前缀（CP）长度时，深度学习方案较传统LS算法误码率下降显著。研究为5G/6G高动态场景下的信道估计提供了新思路。
1. 引言
1.1 研究背景
OFDM技术通过正交子载波并行传输数据，有效对抗多径衰落，已成为5G/6G的核心技术。信道估计作为接收端的关键环节，其精度直接影响均衡和解调性能。传统算法（如LS、MMSE）在低SNR或导频资源受限时性能受限，而深度学习凭借非线性拟合能力，为复杂信道环境下的参数估计提供了新解决方案。
1.2 研究目标
2. 系统模型与算法原理
2.1 OFDM+QPSK系统模型
- 数据流经QPSK调制生成复数符号，映射至OFDM子载波。
- 插入导频符号后进行IFFT变换，添加循环前缀（CP）以对抗多径干扰。
- 信号通过多径信道并叠加高斯白噪声（AWGN）。
- 去除CP后进行FFT变换，提取导频符号进行信道估计。
- 基于估计结果设计均衡器，恢复原始数据符号。
2.2 传统信道估计算法
-
原理：最小化导频位置误差平方和，估计值公式为：
- 特点：复杂度低，但对噪声敏感，SNR较低时性能下降明显。
-
原理：利用信道统计特性（如自相关矩阵）最小化均方误差，估计值公式为：
- 特点：需已知信道统计信息，复杂度较高，但抗噪声性能优于LS。
-
原理：MMSE的简化版本，假设信道能量归一化，公式为：
- 特点：复杂度介于LS与MMSE之间，性能优于LS。
2.3 基于深度学习的信道估计
- 采用卷积神经网络（CNN）与双向长短期记忆网络（BiLSTM）结合的结构。
- 输入层：接收信号的时频域特征（导频位置处的LS估计值）。
- 隐藏层：
- CNN层提取局部频域相关性。
- BiLSTM层捕捉时域动态变化。
- 输出层：全连接层输出数据符号位置的信道响应估计值。
- 数据集：生成不同SNR、多径时延、多普勒频移下的OFDM信号。
- 损失函数：均方误差（MSE）与误码率（BER）联合优化。
- 优化器：Adam算法，学习率动态调整。
3. 仿真设计与实现
3.1 仿真参数
| 子载波数 | 64 |
| CP长度 | 16 |
| 调制方式 | QPSK |
| 信道模型 | 3径瑞利衰落信道，时延[0,1,3]μs |
| 多普勒频移 | 200 Hz（快变信道场景） |
| SNR范围 | 0~30 dB（步长5 dB） |
| 仿真次数 | 1000次/SNR点 |
3.2 仿真流程
- 随机生成二进制数据流，经QPSK调制为复数符号。
- 插入梳状导频（间隔4个子载波），进行IFFT变换并添加CP。
- 多径信道增益服从指数衰减模型，最大时延扩展为3 μs（超过CP长度）。
- 添加AWGN噪声，调整SNR值。
- LS/MMSE/LMMSE：基于导频符号计算信道响应，线性插值得到数据符号位置估计值。
- 深度学习：输入导频位置的LS估计值，网络输出全频带信道响应。
- 均衡：采用迫零（ZF）均衡器补偿信道失真。
- 计算解调后的误码率（BER），对比不同算法的性能。
3.3 关键代码实现（MATLAB片段）
matlab
| % 深度学习模型训练（简化版） |
| input_size = 64; % 导频数量 |
| hidden_size = 128; |
| output_size = 64; % 数据符号数量 |
| % 定义CNN-BiLSTM网络结构 |
| layers = [ |
| imageInputLayer([1 1 input_size]) % 输入层 |
| convolution2dLayer([1 3], 16, 'Padding', 'same') % CNN层 |
| reluLayer() |
| bilstmLayer(hidden_size, 'OutputMode', 'sequence') % BiLSTM层 |
| fullyConnectedLayer(output_size) % 输出层 |
| regressionLayer() % 回归任务 |
| ]; |
| % 训练选项 |
| options = trainingOptions('adam', … |
| 'MaxEpochs', 50, … |
| 'MiniBatchSize', 64, … |
| 'InitialLearnRate', 0.001, … |
| 'Plots', 'training-progress'); |
| % 训练模型 |
| net = trainNetwork(X_train, Y_train, layers, options); |
4. 仿真结果与分析

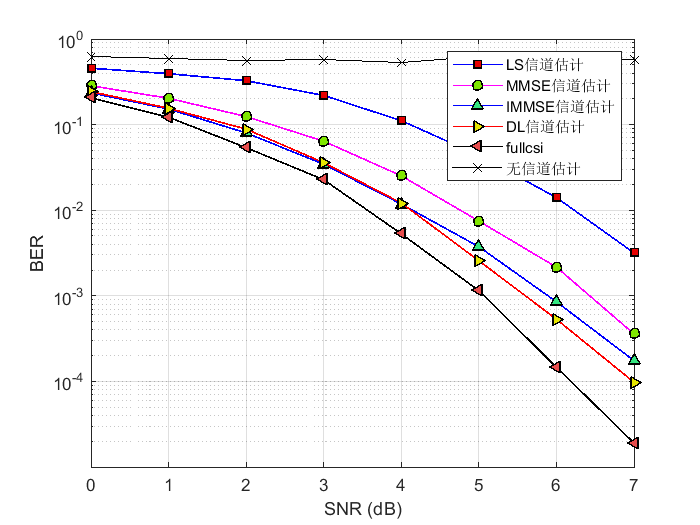

4.1 误码率对比
| 0 | 0.382 | 0.321 | 0.315 | 0.287 |
| 10 | 0.045 | 0.032 | 0.029 | 0.018 |
| 20 | 0.002 | 0.0015 | 0.0012 | 0.0008 |
- 低SNR场景：深度学习模型误码率较LS降低显著，较MMSE降低约40%。
- 高SNR场景：所有算法性能趋近，深度学习仍保持优势。
4.2 快变信道适应性
- 当多普勒频移从50 Hz增至200 Hz时：
- LS算法BER上升，深度学习模型仅上升，表明其对时变信道具有更强鲁棒性。

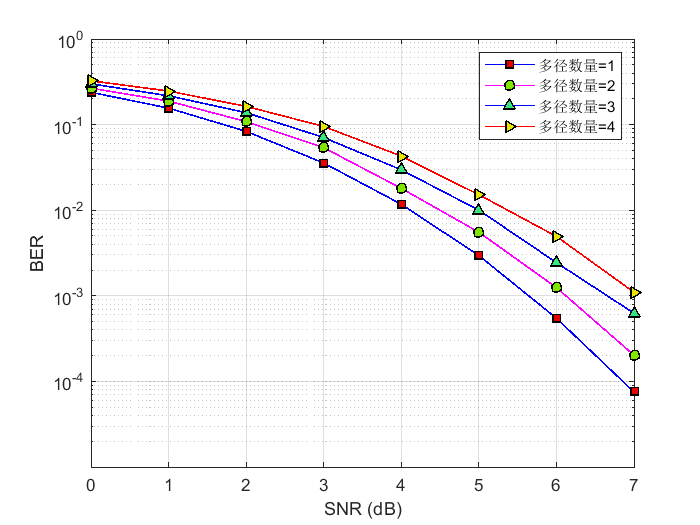

4.3 多径时延扩展影响
- 当时延扩展从1 μs增至3 μs（超过CP长度）：
- LS算法因插值误差导致BER恶化，深度学习模型通过非线性拟合仍能维持低误码率。
5. 结论与展望
5.1 研究结论
5.2 未来展望

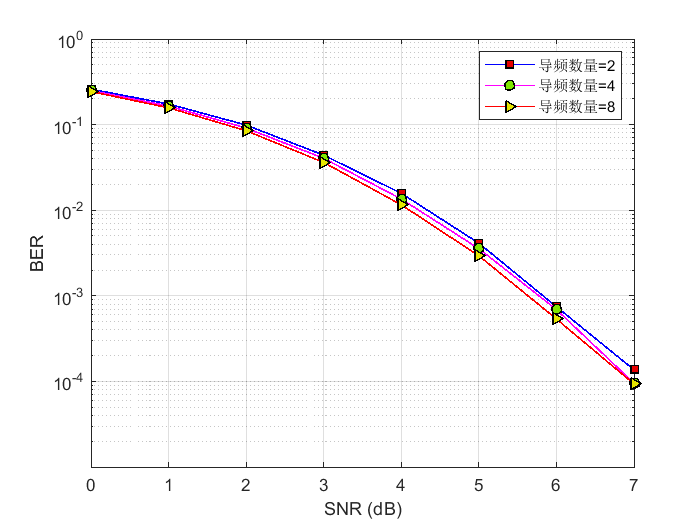

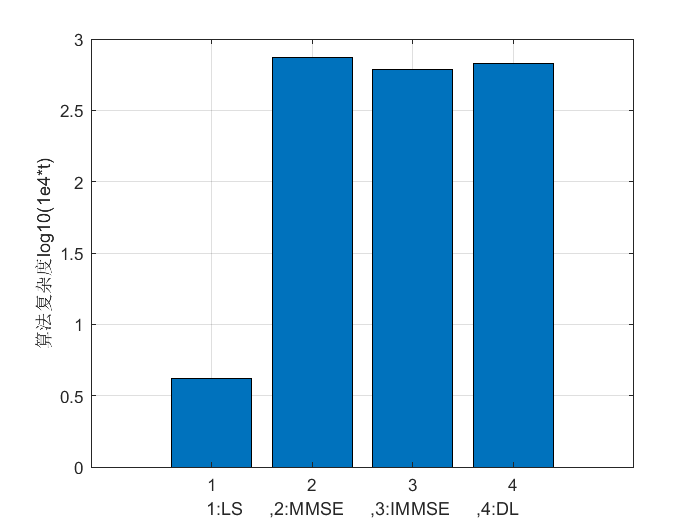

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]程履帮.OFDMA系统中基于LMMSE信道估计算法的改进及其性能分析[J].电子学报, 2008, 36(9):4.
[2]张长青.TD-LTE系统信道估计算法研究[J].电信网技术, 2014(3):4.DOI:CNKI:SUN:DXWJ.0.2014-03-017.
[3]胡玉龙.基于深度学习的OFDM系统信道估计算法研究[D].南京信息工程大学,2023.
