汇川触摸屏的双屏互锁控制

场景：

当我们设备长或宽尺寸超过2米，一个人操作设备就会很不方便，这时候移动屏和多屏方案就会被提出来。移动屏如机器人的示教器，这里我们不多做描述。我们来聊聊多屏互锁的情况。

需求：

设备正反两面安装两台触摸屏，要求同时只能操作一台屏幕，并且在操作一台触摸屏时，另一台需要弹出锁屏画面，防止多人操作触摸屏，出现危险事故。

实战：

这里使用两台汇川的IT7100E型号的10寸屏，方案采取是汇川的H5U-PLC建变量和简单逻辑，触摸屏做互锁和弹窗显示。

下面一步一步来：

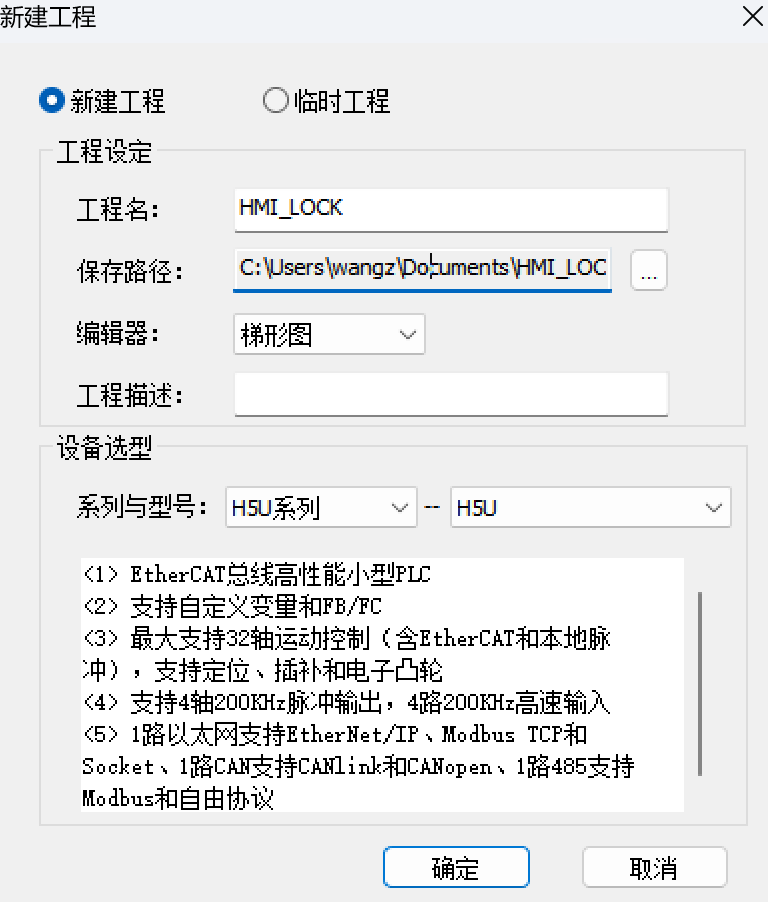

1：在AutoShop上新建工程。

2：在AutoShop全局变量，新建变量表，添加变量分别为布尔型的bHMI1_Lock和bHMI2_Lock。然后编译，导出HMI监控变量表，方便后面触摸屏导入变量。

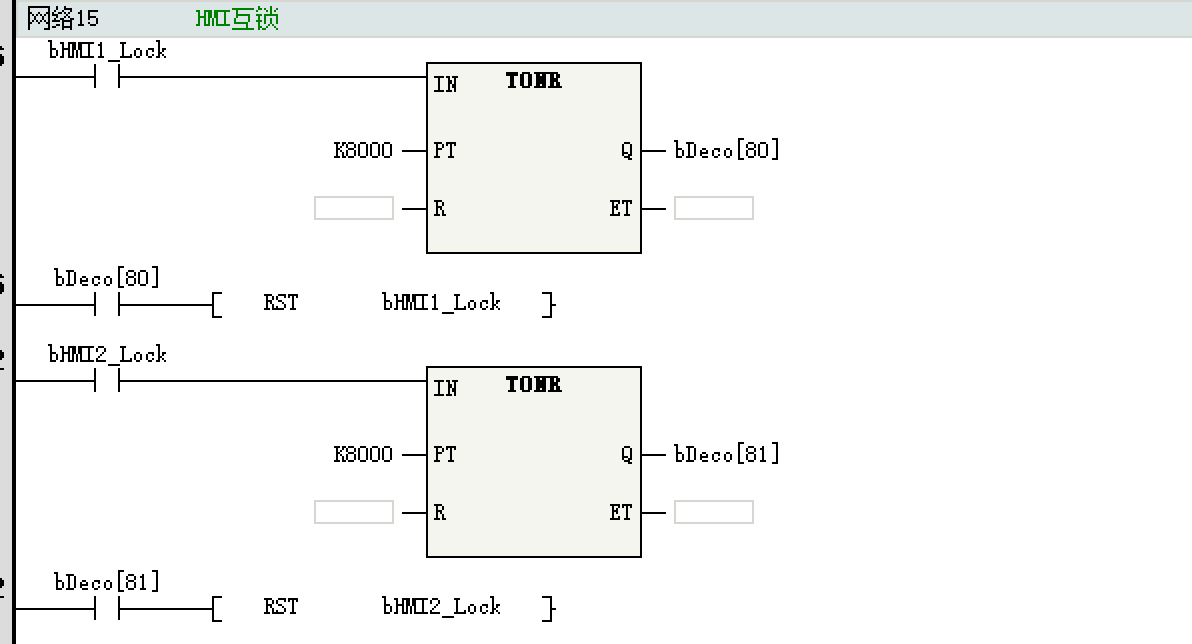

3：在MAIN程序中，做个简单的自复位bHMI1_Lock和bHMI2_Lock两个变量，防止两个变量同时ON，无法互锁。

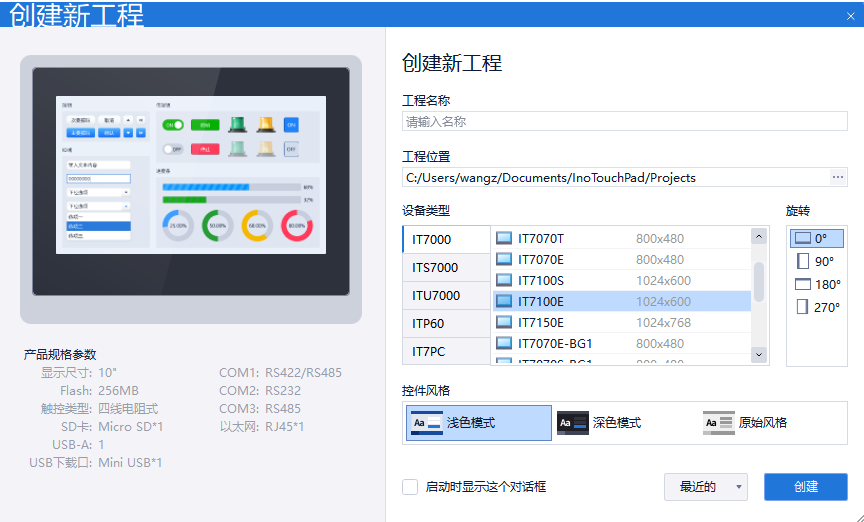

4：在汇川的触摸屏编辑软件InoTouchPad中，新建工程，工程名为HMI1,设备类型选择IT7100E，。

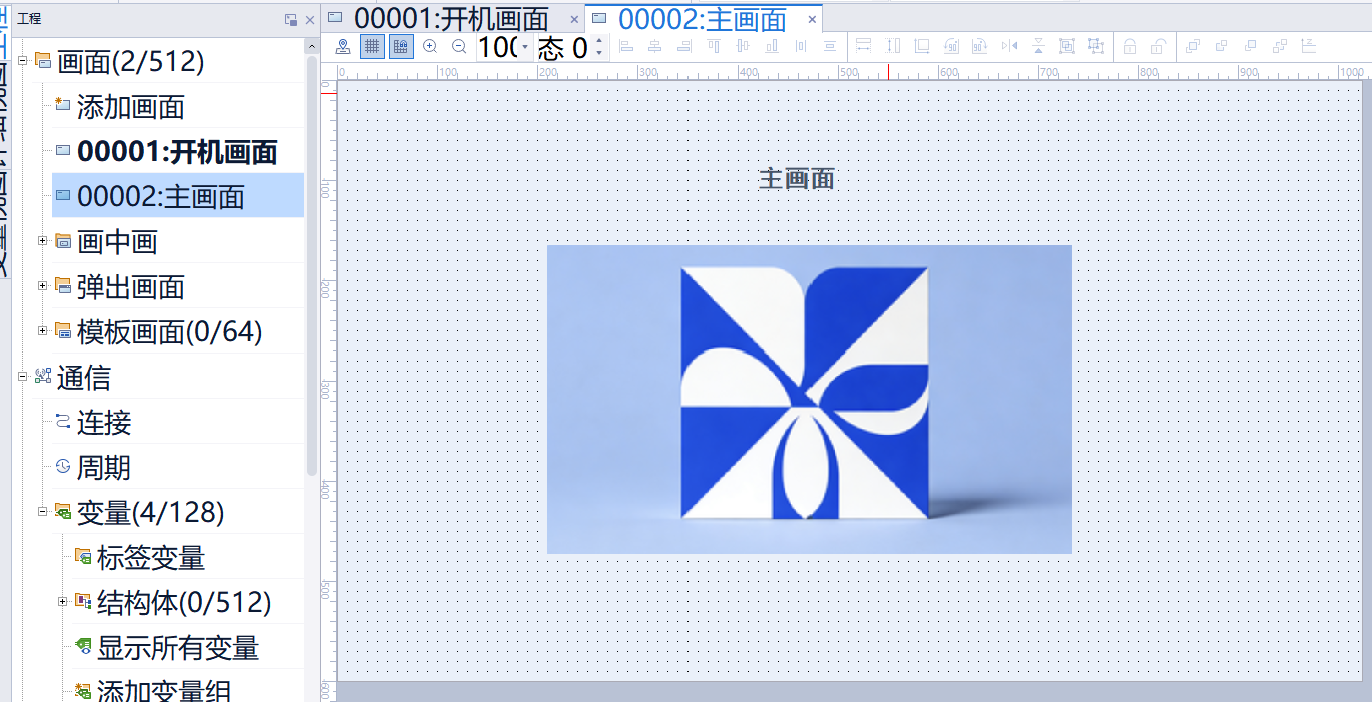

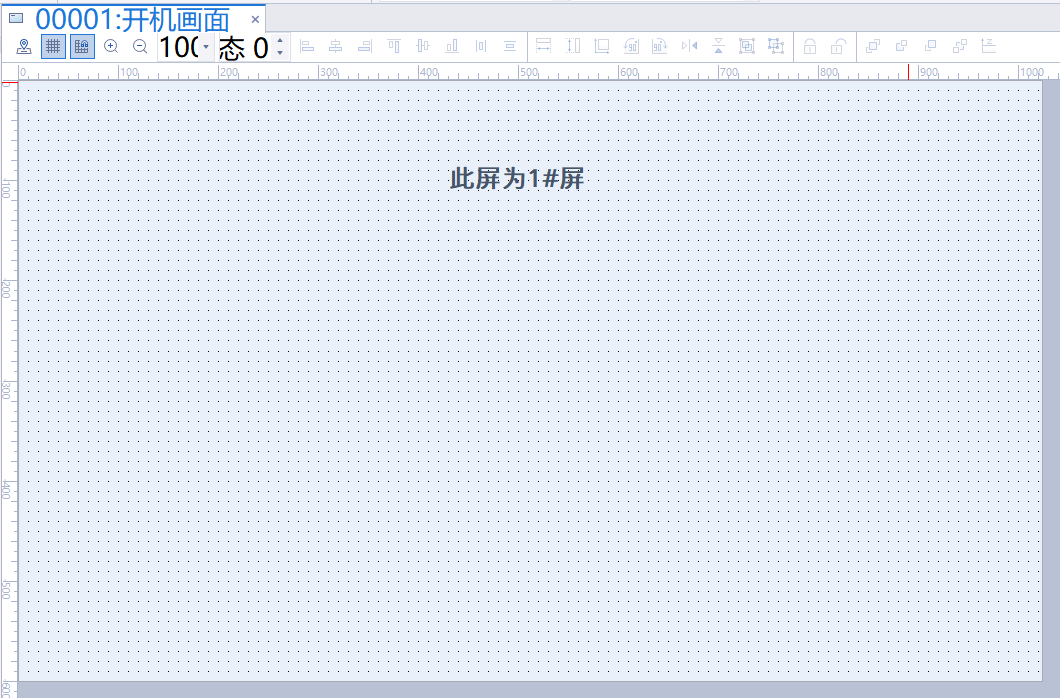

 5：新建开机画面和主画面。

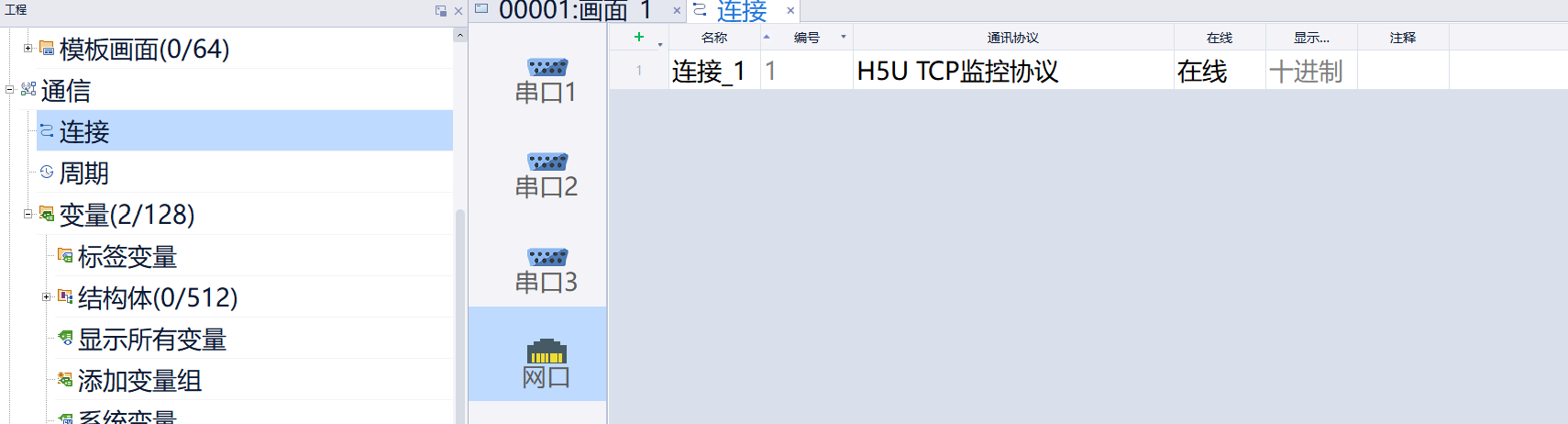

 6：在通信-连接-网口,点击小加号，可以添加一个连接_1,选择通讯协议为：H5U_TCP监控协议

7：在通讯-变量-添加变量组，变量组_2中导入前面PLC导出HMI监控变量表。

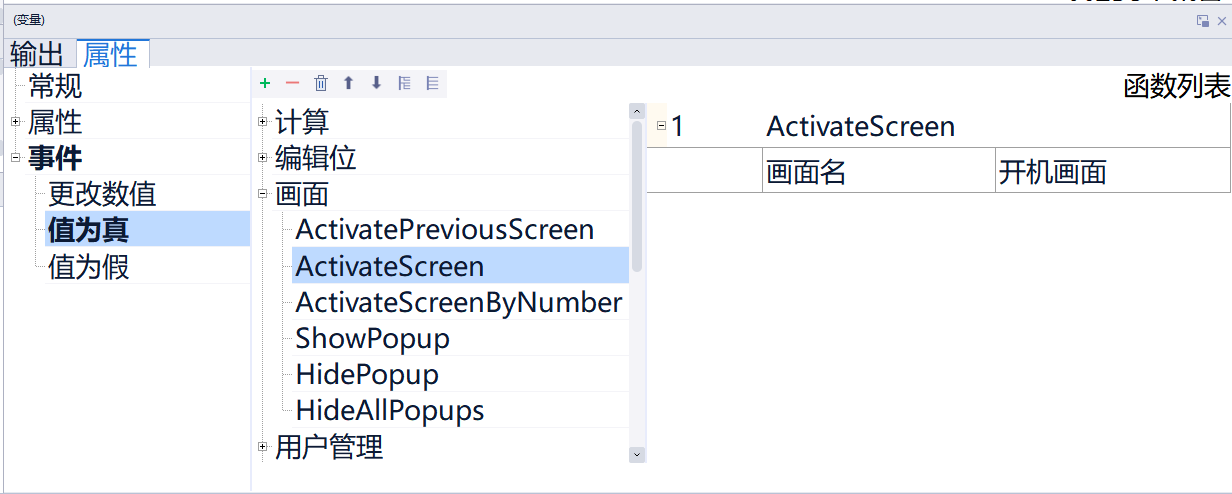

8：把bHMI1_Lock的属性，事件，值为真时，添加函数ActivateScreen，选择画面名为我们前面做的“开机画面”。

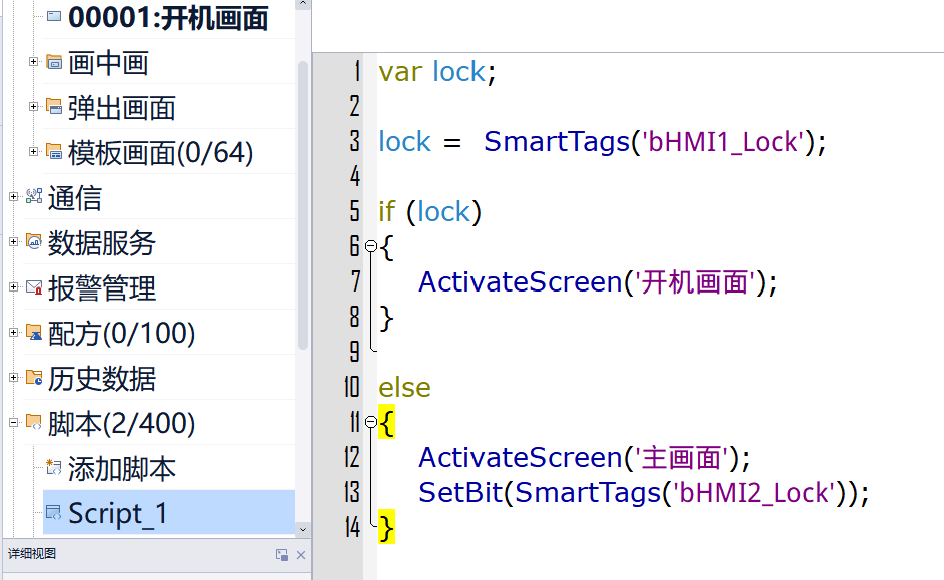

9：我们先新建个脚本。

脚本1的功能是：：读取bHMI1_Lock的状态，如果是1，则画面跳到开机画面，如果是0，则画面跳到主画面并把bHMI2_Lock置位。这是实现两个屏，互锁的关键脚本。

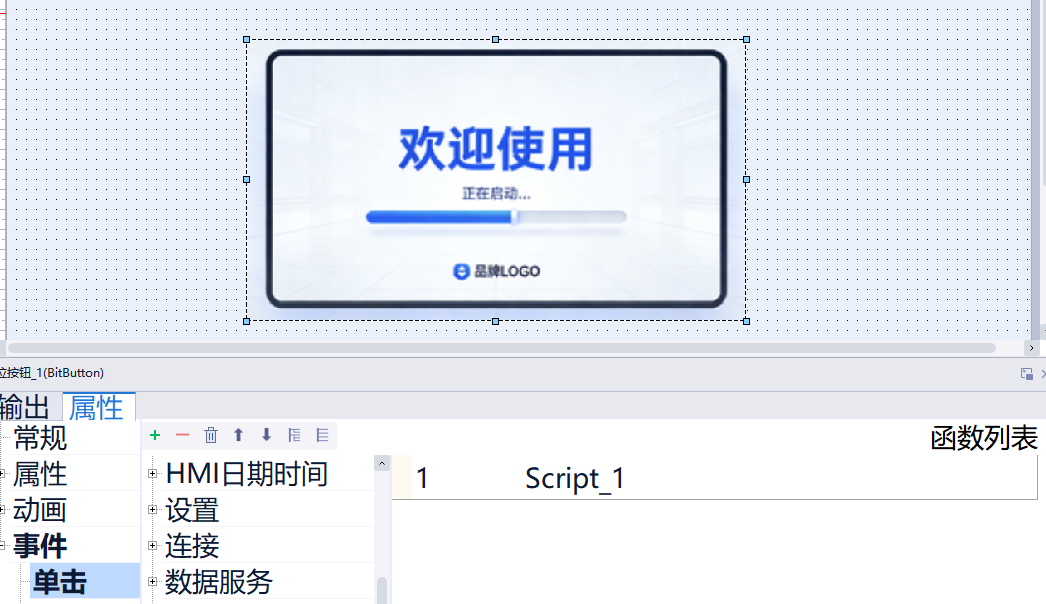

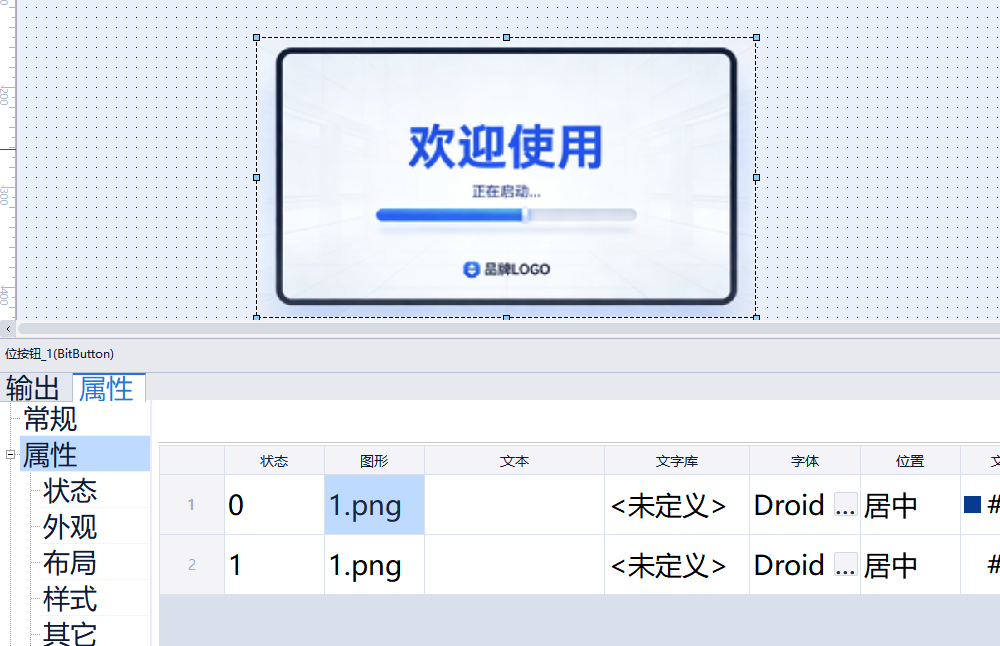

10：在开机画面中，添加位按钮，在属性，状态，图形，选择自己的图片。

选中位按钮，在属性，事件，单击，用户脚本，选择Script_1

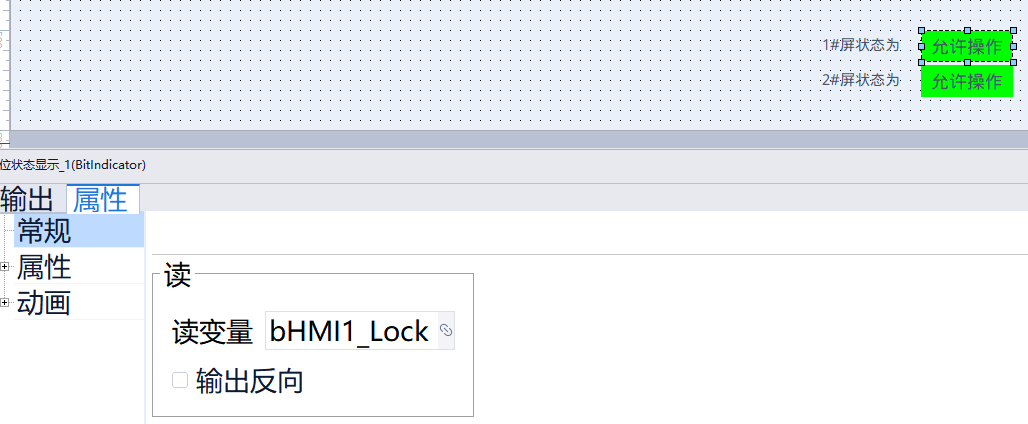

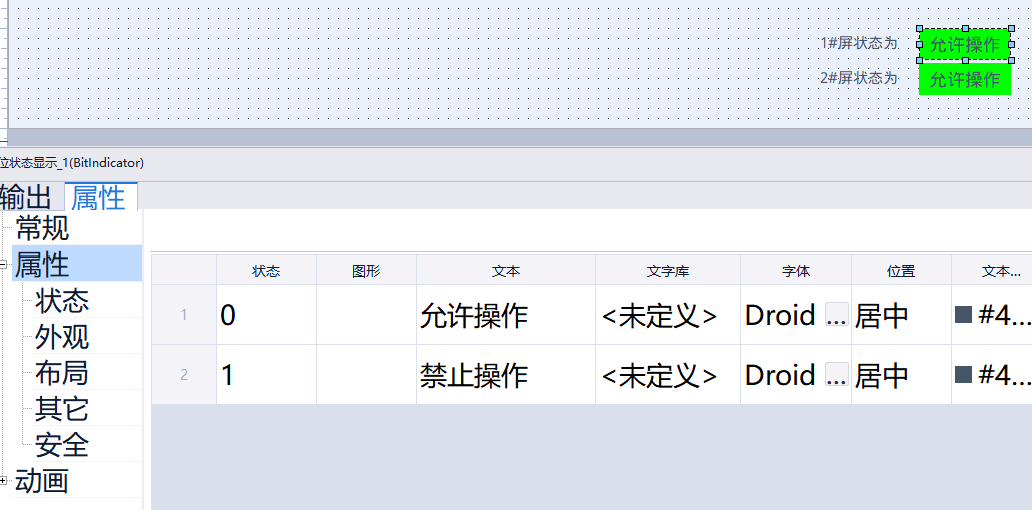

开机画面右下角，添加两个位状态显示，分别关联bHMI1_Lock和bHMI2_Lock两个变量。

这两个状态显示，是用来监控这两个变量的位状态。

我们可以把状态的文本改成0状态：“允许操作”；1状态：禁止操作。

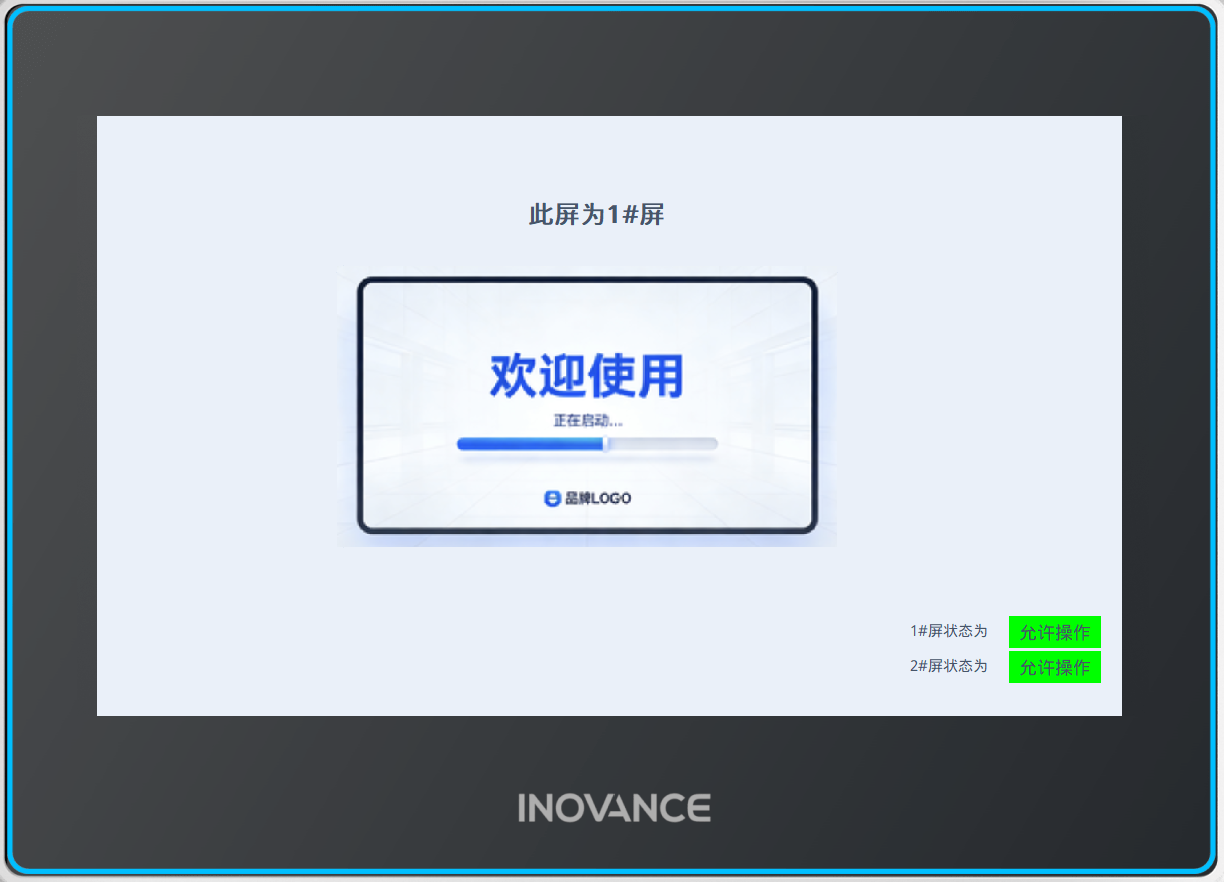

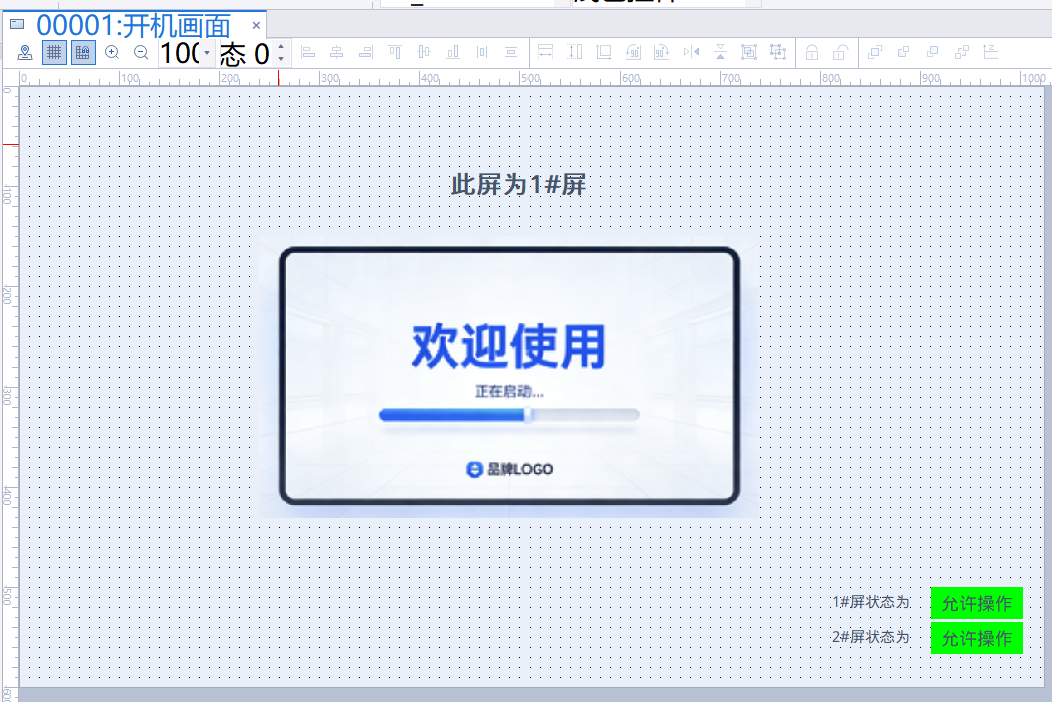

开机画面如下：

11：我们再重复4-10步，把对应的编号改成HMI2的，即可完成两个触摸屏的程序开发。

12：下面是测试环节：

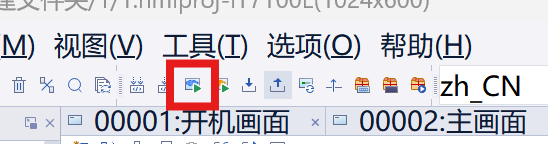

首先编译，直至没有错误

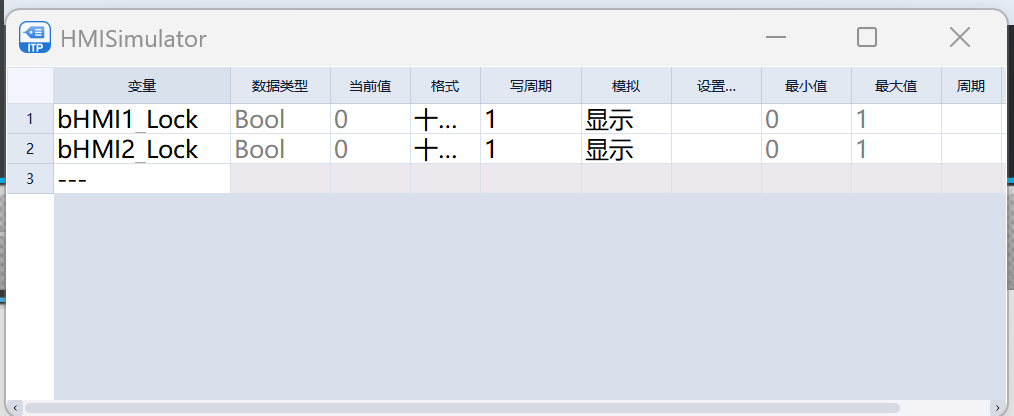

13：编译成功，则会出现仿真画面还有一个变量调试画面。

14：我们点击开机画面的“欢迎使用”按钮，则跳到“主画面”。

15：此时我们把bHMI1_Lock，设置为1，回车。

16：则画面返回“开机画面”，并且屏的状态为：禁止操作，说明的程序可以正常工作。

17：完成到这个程度，有条件的就可以用真机来调试了。
