一、功能简介
项目:基于单片机的井下安全监测系统
项目编号:dz-1111
单片机类型:STC89C52
具体功能:
下位机:
1、通过DHT11监测井下温湿度值,监测到温度大于最大值,自动打开通风;
2、通过MQ-5监测井下可燃气体值,监测到可燃气大于最大值,自动断电(继电器模拟)
3、通过MQ-7监测井下CO值,自动断电(继电器模拟)
4、通过MQ-135监测井下有害混合气体值,自动断电(继电器模拟)
5、通过zigbee将数据传输到上位机
上位机:
1、通过zigbee接收下位机数据,并通过显示屏显示数据
2、通过按键设置各测量阈值,当测量值不在设置的阈值内,进行声光报警
二、系统框图设计
绘制软件:VISIO

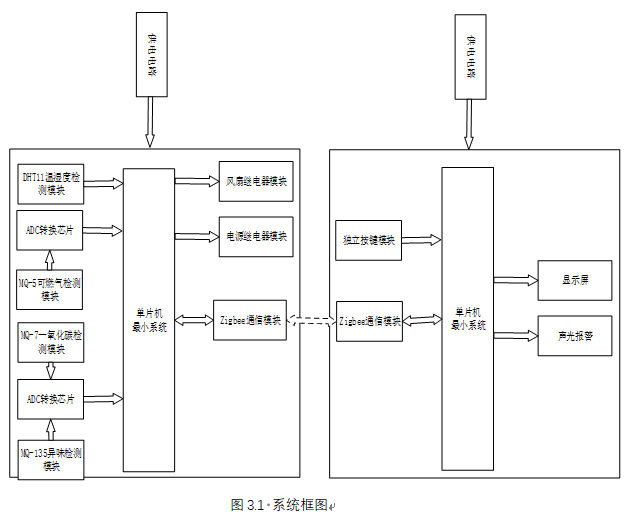

本设计以STC899C52单片机为核心控制器,分为从机和主机两部分协同工作。从机部分主要负责环境数据采集与处理,主机部分负责数据接收、显示以及报警处理。从机的输入由五部分组成,第一部分是DHT11模块,用于检测当前环境的温湿度;第二部分是MQ-5模块,用于检测当前环境的可燃气浓度;第三部分是MQ-7模块,用于检测当前环境的一氧化碳浓度;第四部分是MQ-135模块,用于检测当前环境的有害混合气体浓度;第五部分是供电模块,为从机提供电源。输出由两部分组成,第一部分是风扇模块,用于在测量值超出最大值时开启风扇;第二部分是电源继电器模块,用于当气体数据发生异常时断开电源。除此之外还有Zigbee模块,即作为输入也作为输出,用于将数据发送至主机端。系统框图如图3.1所示。
主机的输入由两部分组成,第一部分是按键模块,用于设置温度、可燃气、CO和混合有害气体的最大值。第二部分是供电模块,为主机提供电源。输出由二部分组成,第一部分是OLED显示模块,用于显示从机检测的数据;第二部分是声光报警模块,用于在测量值超出最大值时进行报警提醒;除此之外还有Zigbee模块,即作为输入也作为输出,用于将数据发送至从机端。系统框图如图3.2所示。

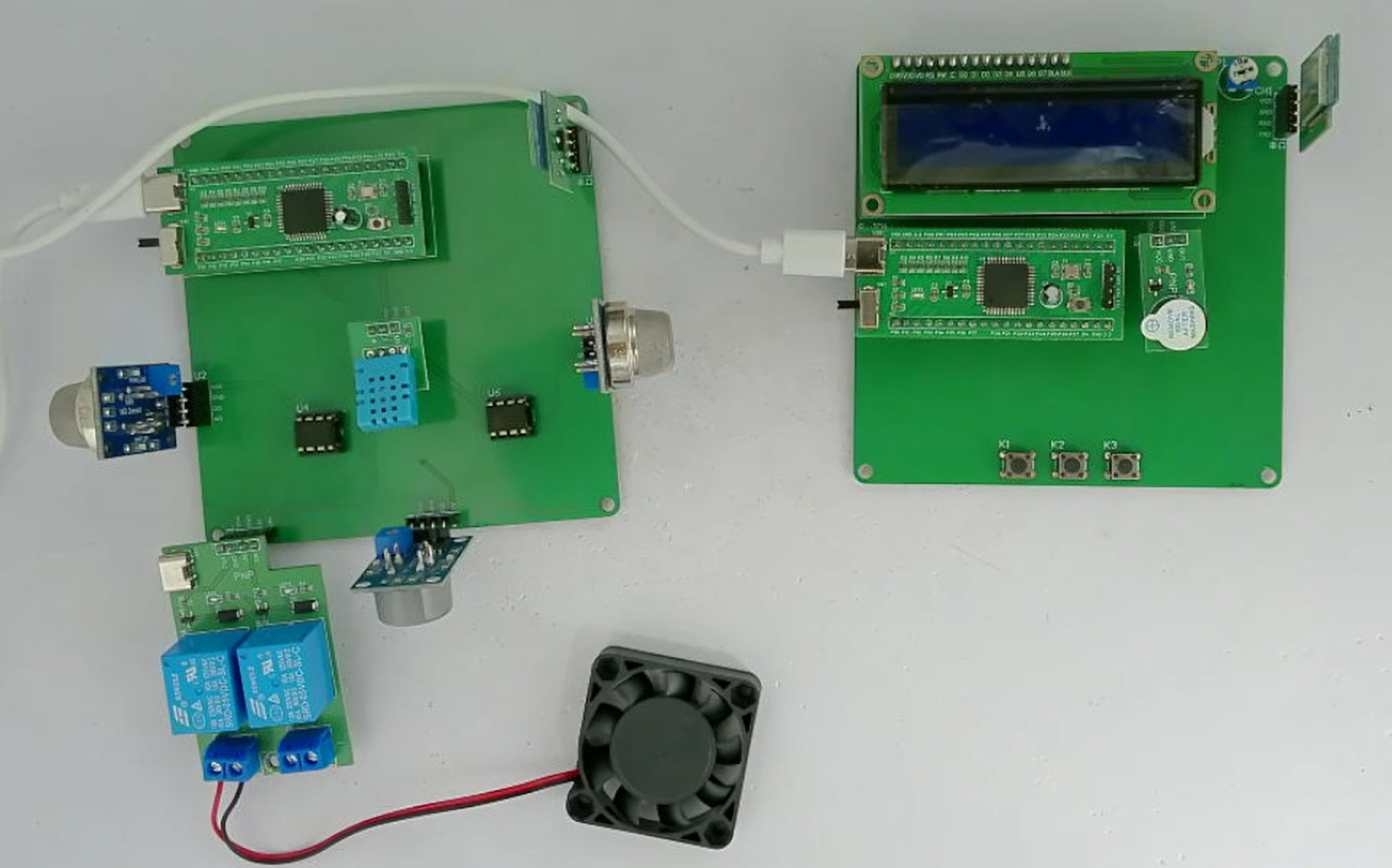

三、51实物图
单片机型号:STM32F103C8T6
板子为绿色PCB板,两层板,厚度1.2,上下覆铜接地。元器件基本上为插针式,个别降压芯片会使用贴片式。
供电接口:TYPE-C

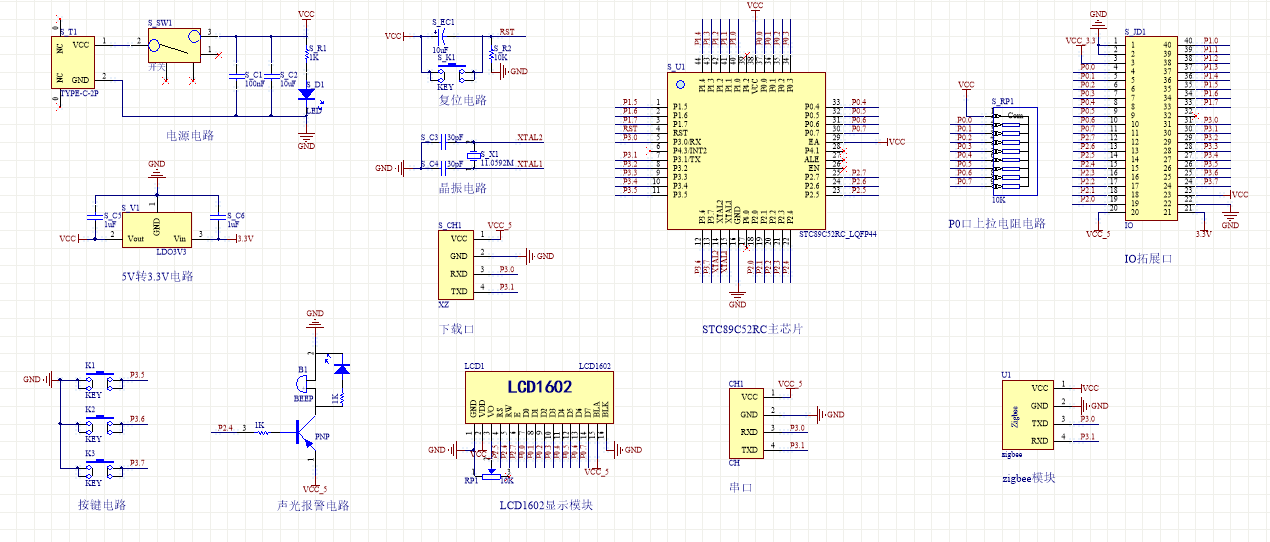

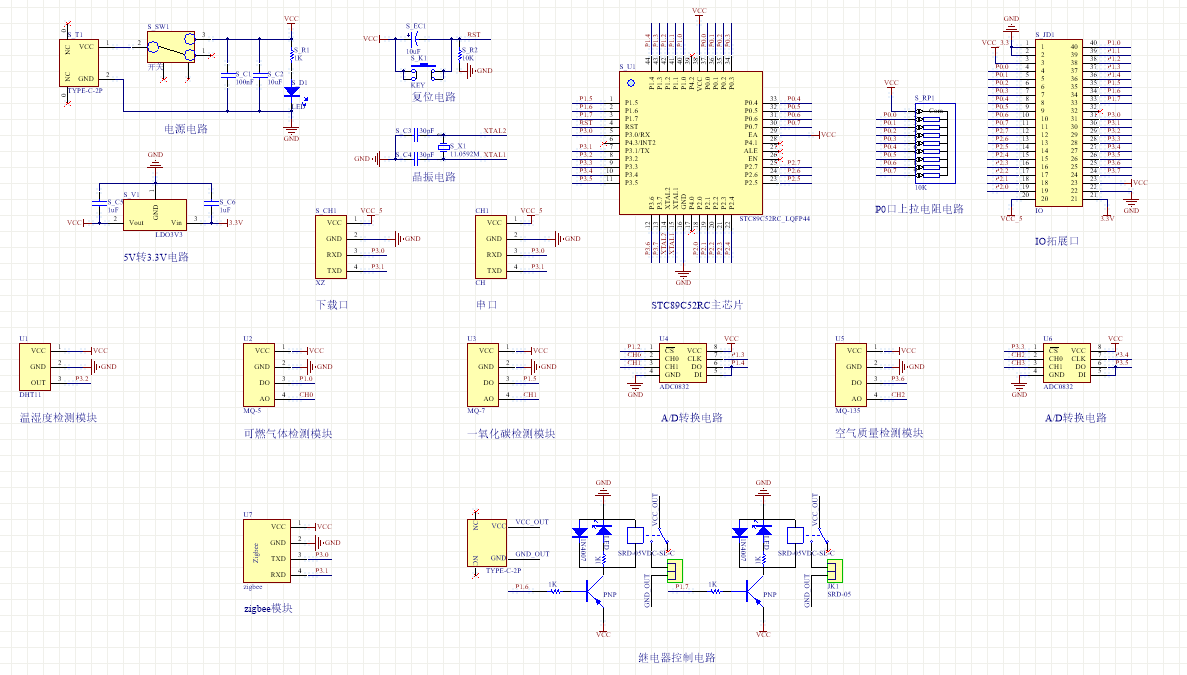

四、原理图
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图

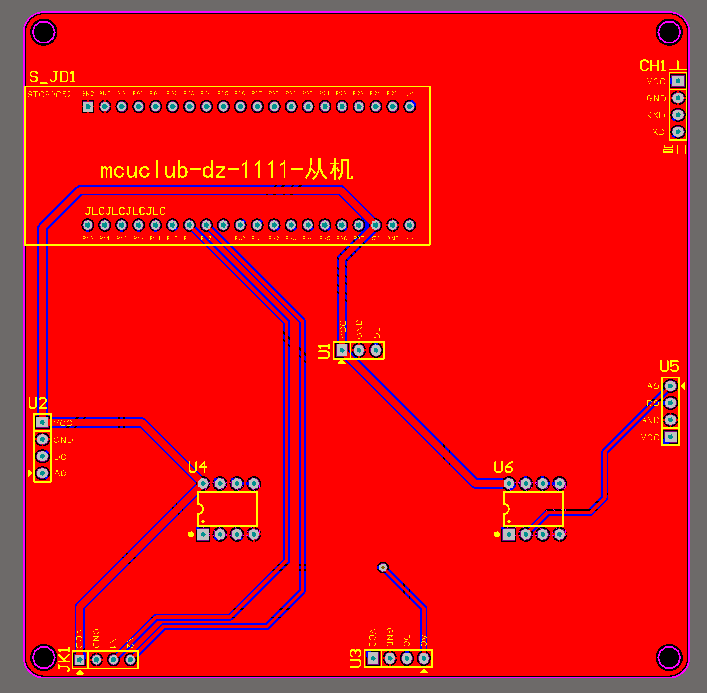

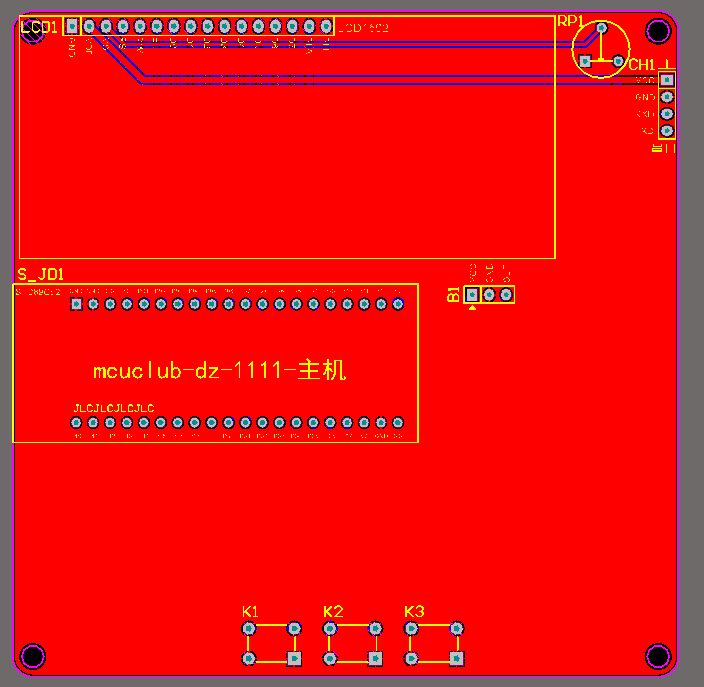

五、PCB图
由原理图导出,封装很大一部分都是作者自己绘制,不提供封装库,只提供连接好的源文件。中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。

六、部分程序展示
软件版本:keil5
逻辑程序和驱动程序分开,分布于main.c和其他.c文件
/**********************************
函数名:处理函数
传参值:无
返回值:无
**********************************/
void Manage_Function(void)
{
if(display_num == 0)//测量界面
{
if(temp_value > temp_max * 10 || KRQ_value > KRQ_max || CO_value > CO_max || C6H6_value > C6H6_max)
{//当任意数据发生异常时都会进行声光报警。
if(time_num % 20 == 0)
{
ALERT = !ALERT;
}
}
