Linux字符设备驱动开发完全指南

Linux字符设备驱动开发完全指南

——从理论到实战的完整框架解析

📚 目录

1️⃣ 字符设备驱动核心概念

什么是字符设备：

• 以字节流形式访问的设备（如串口、键盘、LED等）
• 与块设备（磁盘）相对，无固定大小和缓存机制
• 设备文件位于/dev目录，通过文件操作接口控制

关键结构体：

struct file_operations {
ssize_t (*read)(struct file *, char __user *, size_t, loff_t *);
ssize_t (*write)(struct file *, const char __user *, size_t, loff_t *);
long (*ioctl)(struct file *, unsigned int, unsigned long);
int (*open)(struct inode *, struct file *);
int (*release)(struct inode *, struct file *);
};

设备号组成：

#mermaid-svg-9CBkLykTVU6ftcET {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-9CBkLykTVU6ftcET .error-icon{fill:#552222;}#mermaid-svg-9CBkLykTVU6ftcET .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-9CBkLykTVU6ftcET .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-9CBkLykTVU6ftcET .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-9CBkLykTVU6ftcET .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-9CBkLykTVU6ftcET .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-9CBkLykTVU6ftcET .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-9CBkLykTVU6ftcET .marker{fill:#333333;stroke:#333333;}#mermaid-svg-9CBkLykTVU6ftcET .marker.cross{stroke:#333333;}#mermaid-svg-9CBkLykTVU6ftcET svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-9CBkLykTVU6ftcET .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-9CBkLykTVU6ftcET .cluster-label text{fill:#333;}#mermaid-svg-9CBkLykTVU6ftcET .cluster-label span{color:#333;}#mermaid-svg-9CBkLykTVU6ftcET .label text,#mermaid-svg-9CBkLykTVU6ftcET span{fill:#333;color:#333;}#mermaid-svg-9CBkLykTVU6ftcET .node rect,#mermaid-svg-9CBkLykTVU6ftcET .node circle,#mermaid-svg-9CBkLykTVU6ftcET .node ellipse,#mermaid-svg-9CBkLykTVU6ftcET .node polygon,#mermaid-svg-9CBkLykTVU6ftcET .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-9CBkLykTVU6ftcET .node .label{text-align:center;}#mermaid-svg-9CBkLykTVU6ftcET .node.clickable{cursor:pointer;}#mermaid-svg-9CBkLykTVU6ftcET .arrowheadPath{fill:#333333;}#mermaid-svg-9CBkLykTVU6ftcET .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-9CBkLykTVU6ftcET .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-9CBkLykTVU6ftcET .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-9CBkLykTVU6ftcET .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-9CBkLykTVU6ftcET .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-9CBkLykTVU6ftcET .cluster text{fill:#333;}#mermaid-svg-9CBkLykTVU6ftcET .cluster span{color:#333;}#mermaid-svg-9CBkLykTVU6ftcET div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-9CBkLykTVU6ftcET :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}设备号 dev_t主设备号 12位次设备号 20位标识设备类型标识具体设备实例

2️⃣ 设备号管理机制

查看已占用设备号：

cat /proc/devices

# 输出示例：
Character devices:
1 mem
4 tty
5 /dev/tty
...
204 ttyAMA # 串口设备占用204

设备号申请两种方式：

静态注册（已知空闲号时）

dev_t dev = MKDEV(250, 0); // 主设备号250，次设备号0起始
int ret = register_chrdev_region(dev, 3, "mydev"); // 注册3个设备
if (ret < 0) {
printk(KERN_ERR "Failed to register device number\\n");
}

动态注册（自动分配）

dev_t dev;
int ret = alloc_chrdev_region(&dev, 0, 3, "mydev");
if (ret == 0) {
printk(KERN_INFO "Allocated major=%d minor=%d\\n",
MAJOR(dev), MINOR(dev));
}

设备号释放：

unregister_chrdev_region(dev, 3); // 释放注册的3个设备号

3️⃣ 驱动框架搭建四步法

#mermaid-svg-9XhoBfImvm60WKoN {font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-9XhoBfImvm60WKoN .error-icon{fill:#552222;}#mermaid-svg-9XhoBfImvm60WKoN .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-9XhoBfImvm60WKoN .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-9XhoBfImvm60WKoN .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-9XhoBfImvm60WKoN .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-9XhoBfImvm60WKoN .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-9XhoBfImvm60WKoN .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-9XhoBfImvm60WKoN .marker{fill:#333333;stroke:#333333;}#mermaid-svg-9XhoBfImvm60WKoN .marker.cross{stroke:#333333;}#mermaid-svg-9XhoBfImvm60WKoN svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-9XhoBfImvm60WKoN .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-9XhoBfImvm60WKoN .cluster-label text{fill:#333;}#mermaid-svg-9XhoBfImvm60WKoN .cluster-label span{color:#333;}#mermaid-svg-9XhoBfImvm60WKoN .label text,#mermaid-svg-9XhoBfImvm60WKoN span{fill:#333;color:#333;}#mermaid-svg-9XhoBfImvm60WKoN .node rect,#mermaid-svg-9XhoBfImvm60WKoN .node circle,#mermaid-svg-9XhoBfImvm60WKoN .node ellipse,#mermaid-svg-9XhoBfImvm60WKoN .node polygon,#mermaid-svg-9XhoBfImvm60WKoN .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-9XhoBfImvm60WKoN .node .label{text-align:center;}#mermaid-svg-9XhoBfImvm60WKoN .node.clickable{cursor:pointer;}#mermaid-svg-9XhoBfImvm60WKoN .arrowheadPath{fill:#333333;}#mermaid-svg-9XhoBfImvm60WKoN .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-9XhoBfImvm60WKoN .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-9XhoBfImvm60WKoN .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-9XhoBfImvm60WKoN .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-9XhoBfImvm60WKoN .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-9XhoBfImvm60WKoN .cluster text{fill:#333;}#mermaid-svg-9XhoBfImvm60WKoN .cluster span{color:#333;}#mermaid-svg-9XhoBfImvm60WKoN div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-9XhoBfImvm60WKoN :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}定义file_operations初始化cdev结构体注册字符设备创建设备文件

步骤1：实现文件操作集

static struct file_operations fops = {
.owner = THIS_MODULE,
.open = mydev_open,
.release = mydev_release,
.read = mydev_read,
.write = mydev_write,
.unlocked_ioctl = mydev_ioctl,
};

int mydev_open(struct inode *inode, struct file *filp) {
printk(KERN_INFO "Device opened\\n");
return 0;
}

ssize_t mydev_read(struct file *filp, char __user *buf, size_t len, loff_t *off) {
const char *msg = "Hello from kernel!\\n";
size_t msg_len = strlen(msg);
if (copy_to_user(buf, msg, msg_len))
return –EFAULT;
return msg_len;
}

步骤2：初始化cdev结构体

struct cdev my_cdev;

static int __init mydev_init(void) {
// 初始化cdev
cdev_init(&my_cdev, &fops);
my_cdev.owner = THIS_MODULE;

// 添加到系统
int ret = cdev_add(&my_cdev, dev, 1); // 添加一个设备
if (ret < 0) {
printk(KERN_ERR "cdev_add failed\\n");
return ret;
}
return 0;
}

步骤3：创建设备文件（自动）

// 配合udev规则自动创建/dev节点
static struct class *mydev_class;

mydev_class = class_create(THIS_MODULE, "mydev_class");
device_create(mydev_class, NULL, dev, NULL, "mydev%d", MINOR(dev));

步骤4：完整清理流程

static void __exit mydev_exit(void) {
device_destroy(mydev_class, dev); // 删除设备
class_destroy(mydev_class); // 删除类
cdev_del(&my_cdev); // 删除cdev
unregister_chrdev_region(dev, 1); // 释放设备号
}

4️⃣ 实战：双椒派E2000D GPIO驱动

功能需求：

• 通过字符设备控制40Pin扩展口的GPIO
• 支持读写操作：echo 1 > /dev/gpio_ctrl点亮LED
• 支持ioctl设置输入/输出模式

关键代码实现：

#include <linux/gpio.h>

#define GPIO_PIN 18 // 物理引脚18
#define MYDEV_IOCTL_SET_MODE _IOW('G', 1, int)

static int gpio_mode = GPIOF_OUT_INIT_LOW; // 默认输出低电平

static long mydev_ioctl(struct file *filp, unsigned int cmd, unsigned long arg) {
switch (cmd) {
case MYDEV_IOCTL_SET_MODE:
gpio_mode = arg;
gpio_direction_output(GPIO_PIN, gpio_mode & 0x1);
break;
default:
return –ENOTTY;
}
return 0;
}

static ssize_t mydev_write(struct file *filp, const char __user *buf, size_t len, loff_t *off) {
char val;
if (copy_from_user(&val, buf, 1))
return –EFAULT;

gpio_set_value(GPIO_PIN, val – '0');
return 1;
}

用户空间测试：

# 控制GPIO
sudo insmod gpio_driver.ko
echo 1 > /dev/gpio_ctrl0 # 输出高电平

# ioctl设置模式
#include <sys/ioctl.h>
int fd = open("/dev/gpio_ctrl0", O_RDWR);
ioctl(fd, MYDEV_IOCTL_SET_MODE, 0); // 设置为输入模式

5️⃣ 调试与验证技巧

调试方法：

# 查看驱动日志
dmesg | tail

# 检查设备文件
ls -l /dev/gpio* # 确认权限和主次设备号

# 文件操作测试
sudo cat /dev/gpio_ctrl0 # 测试read
echo 1 | sudo tee /dev/gpio_ctrl0 # 测试write

常见问题排查：

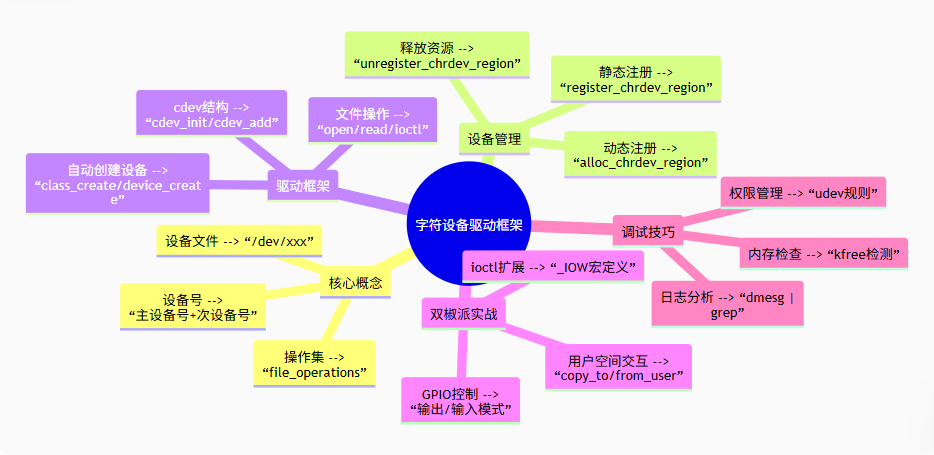

6️⃣ 思维导图总结

💡 最佳实践：

性能优化技巧：

• 批量处理：实现aio_read/aio_write支持异步I/O
• 零拷贝：使用vmalloc和mmap减少数据复制
• 中断驱动：为高实时性设备注册中断处理程序

掌握字符设备驱动开发，您将能：
✅ 为任意硬件创建标准接口 ✅ 深入理解Linux驱动模型 ✅ 定制双椒派专属外设驱动

原创技术笔记，转载需注明出处。更多系统编程内容持续更新中…
