【Android】RecyclerView多布局展示案例

三三要成为安卓糕手

零：需求

怎么在recycle中实现不同的item样式，如新闻列表中不同样式 item（单图、双图、三图、广告）的展示。

下面先对代码逻辑进行设计分析

其执行逻辑顺序可以分为初始化阶段、数据准备阶段、RecyclerView 渲染阶段三个核心部分

一、初始化阶段

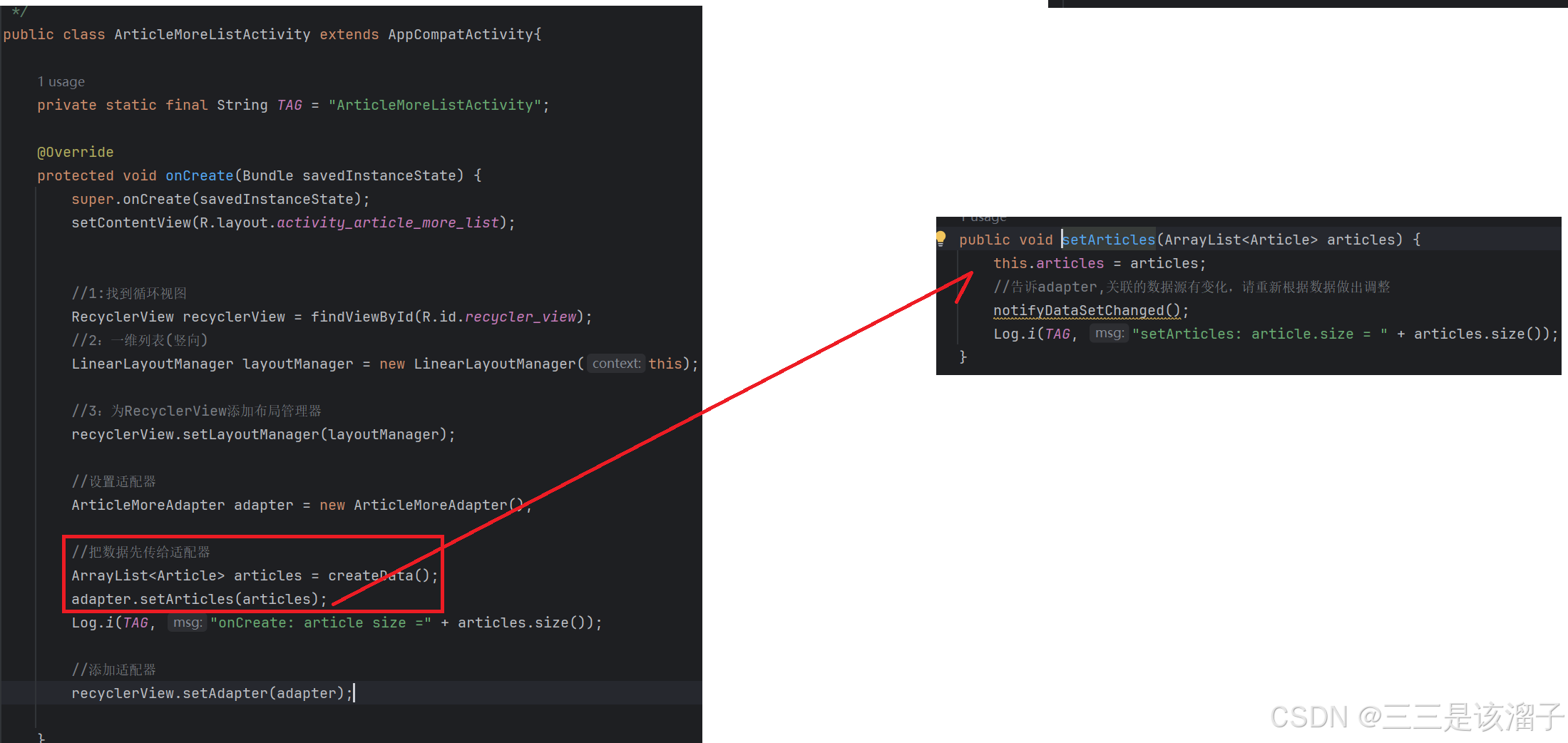

二、数据准备阶段（数据源创建与传递）

三、RecyclerView 渲染阶段（核心流程）

RecyclerView通过适配器（ArticleMoreAdapter）完成从数据到 UI 的渲染，核心步骤由getItemCount、getItemViewType、onCreateViewHolder、onBindViewHolder四个方法协作完成，执行顺序如下：

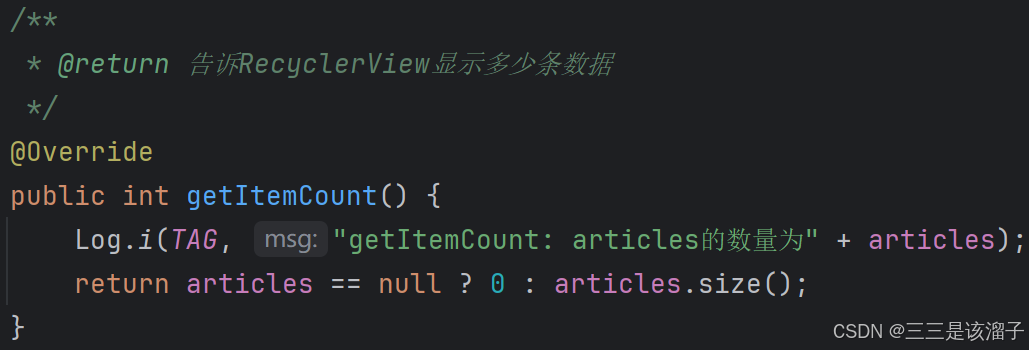

1. getItemCount()：确定列表长度

适配器首先调用此方法，返回articles.size()（即 22），告诉RecyclerView：“需要展示 22 条数据”。

2. getItemViewType(int position)：确定每条数据的布局类型

重写adpter中的getItemViewType方法，根据不同的position决定里面到底显示成什么样

对每个位置（0 到 21），RecyclerView会调用此方法判断该位置应使用哪种布局：

• 若article.isIdAd()为true（广告），返回ITEM_TYPE_AD。
• 若只有 1 张图片（picture2和picture3为 0），返回ITEM_TYPE_ARTICLE_1。
• 若有 2 张图片（picture3为 0），返回ITEM_TYPE_ARTICLE_2。
• 若有 3 张图片，返回ITEM_TYPE_ARTICLE_3。
  （作用：为不同数据匹配不同布局，实现多样式展示）

节点：已经完成了告诉recycleview返回一个不同的viewtype，这个viewtype是根据我们数据本身来做决定的；

现在要做的是：告诉recycelvie 怎么样根据不同的viewtype做出一些view的关联

3. onCreateViewHolder(ViewGroup parent, int viewType)：创建布局对应的 ViewHolder

根据getItemViewType返回值，传参给viewType，创建对应布局的ViewHolder（布局与控件的管理者）：

• 若viewType为ITEM_TYPE_ARTICLE_1：加载item_article_simple.xml布局，创建MyViewHolder（管理单张图片、标题、作者）。
• 若为ITEM_TYPE_ARTICLE_2：加载item_article_picture2.xml，创建MyViewHolder2（管理两张图片、标题、作者）。
• 若为ITEM_TYPE_ARTICLE_3：加载item_article_picture3.xml，创建MyViewHolder3（管理三张图片、标题、作者）。
• 若为ITEM_TYPE_AD：加载item_article_ad.xml，创建AdViewHolder（管理广告图片和关闭按钮）。
  （作用：将 XML 布局转换为 Java 可操作的 View，并通过 ViewHolder 缓存控件，提升性能）

4. onBindViewHolder(ViewHolder holder, int position)

绑定数据到控件对每个位置，将数据中的内容设置到ViewHolder缓存的控件中：

• 根据position获取对应Article对象和viewType。
• 若为ITEM_TYPE_ARTICLE_2：通过MyViewHolder2的ivPicture1、ivPicture2设置两张图片，tvTitle设置标题，tvAuthor设置作者。
• 若为ITEM_TYPE_AD：通过AdViewHolder的ivPicture设置广告图片。
• 其他类型同理，完成数据与 UI 的绑定。
  （作用：将数据源中的数据 “填充” 到布局控件中，最终展示到屏幕上）

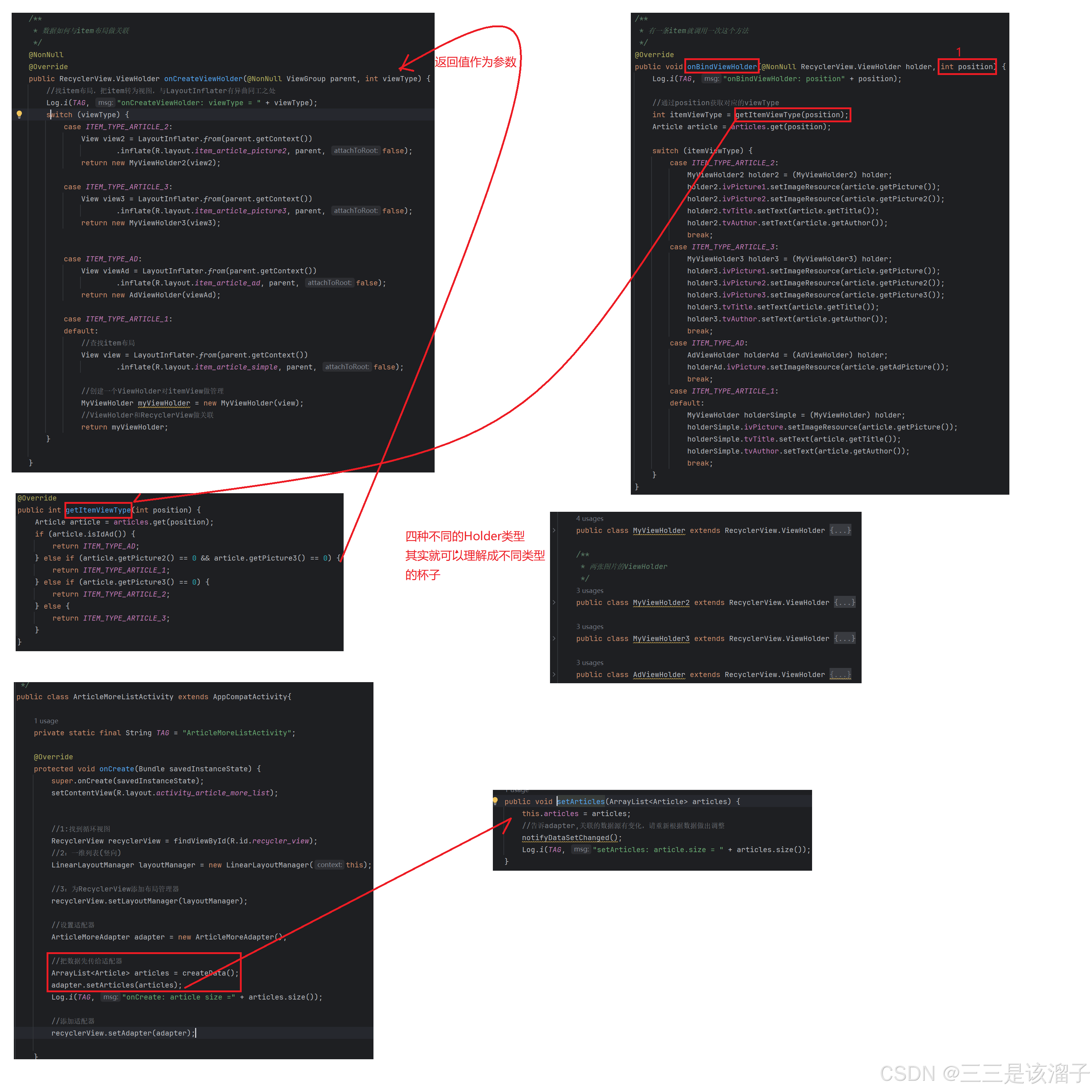

我只能说非常这一集炸裂，搞了好久，终于从宏观角度把代码逻辑梳理清楚了

package com.xlong.myapplication.recyclerview;

import android.util.Log;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ImageView;
import android.widget.TextView;

import androidx.annotation.NonNull;
import androidx.recyclerview.widget.RecyclerView;

import com.xlong.myapplication.R;

import java.util.ArrayList;

public class ArticleMoreAdapter extends RecyclerView.Adapter {
public static final int ITEM_TYPE_ARTICLE_1 = 1;//对应一张图片的itemView
public static final int ITEM_TYPE_ARTICLE_2 = 2;//对应2张图片itemView
public static final int ITEM_TYPE_ARTICLE_3 = 3;//对应3张图片的itemView
public static final int ITEM_TYPE_AD = 4;//对应广告的itemView

private static final String TAG = "ArticleMoreAdapter";
private ArrayList<Article> articles;

//构造函数中不装东西就可以完成初始化工作了
public ArticleMoreAdapter() {
}

public void setArticles(ArrayList<Article> articles) {
this.articles = articles;
//告诉adapter,关联的数据源有变化，请重新根据数据做出调整
notifyDataSetChanged();
Log.i(TAG, "setArticles: article.size = " + articles.size());
}

public ArrayList<Article> getArticles() {
return articles;
}

/**
* 数据如何与item布局做关联
* 其实就是根据拿到的不同的viewType创建对应的ViewHolder（不同类型的杯子）
*/
@NonNull
@Override
public RecyclerView.ViewHolder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
//找item布局，把item转为视图，与LayoutInflater有异曲同工之处
Log.i(TAG, "onCreateViewHolder: viewType = " + viewType);
switch (viewType) {
case ITEM_TYPE_ARTICLE_2:
View view2 = LayoutInflater.from(parent.getContext())
.inflate(R.layout.item_article_picture2, parent, false);
return new MyViewHolder2(view2);

case ITEM_TYPE_ARTICLE_3:
View view3 = LayoutInflater.from(parent.getContext())
.inflate(R.layout.item_article_picture3, parent, false);
return new MyViewHolder3(view3);

case ITEM_TYPE_AD:
View viewAd = LayoutInflater.from(parent.getContext())
.inflate(R.layout.item_article_ad, parent, false);
return new AdViewHolder(viewAd);

case ITEM_TYPE_ARTICLE_1:
default:
//查找item布局
View view = LayoutInflater.from(parent.getContext())
.inflate(R.layout.item_article_simple, parent, false);

//创建一个ViewHolder对itemView做管理
MyViewHolder myViewHolder = new MyViewHolder(view);
//ViewHolder和RecyclerView做关联
return myViewHolder;
}

}

/**
* 有一条item就调用一次这个方法
*/
@Override
public void onBindViewHolder(@NonNull RecyclerView.ViewHolder holder, int position) {
Log.i(TAG, "onBindViewHolder: position" + position);

//通过position获取对应的viewType
int itemViewType = getItemViewType(position);
Article article = articles.get(position);

switch (itemViewType) {
case ITEM_TYPE_ARTICLE_2:
MyViewHolder2 holder2 = (MyViewHolder2) holder;
holder2.ivPicture1.setImageResource(article.getPicture());
holder2.ivPicture2.setImageResource(article.getPicture2());
holder2.tvTitle.setText(article.getTitle());
holder2.tvAuthor.setText(article.getAuthor());
break;
case ITEM_TYPE_ARTICLE_3:
MyViewHolder3 holder3 = (MyViewHolder3) holder;
holder3.ivPicture1.setImageResource(article.getPicture());
holder3.ivPicture2.setImageResource(article.getPicture2());
holder3.ivPicture3.setImageResource(article.getPicture3());
holder3.tvTitle.setText(article.getTitle());
holder3.tvAuthor.setText(article.getAuthor());
break;
case ITEM_TYPE_AD:
AdViewHolder holderAd = (AdViewHolder) holder;
holderAd.ivPicture.setImageResource(article.getAdPicture());
break;
case ITEM_TYPE_ARTICLE_1:
default:
MyViewHolder holderSimple = (MyViewHolder) holder;
holderSimple.ivPicture.setImageResource(article.getPicture());
holderSimple.tvTitle.setText(article.getTitle());
holderSimple.tvAuthor.setText(article.getAuthor());
break;
}
}

@Override
public int getItemViewType(int position) {
Article article = articles.get(position);
if (article.isIdAd()) {
return ITEM_TYPE_AD;
} else if (article.getPicture2() == 0 && article.getPicture3() == 0) {
return ITEM_TYPE_ARTICLE_1;
} else if (article.getPicture3() == 0) {
return ITEM_TYPE_ARTICLE_2;
} else {
return ITEM_TYPE_ARTICLE_3;
}
}

/**
* @return 告诉RecyclerView显示多少条数据
*/
@Override
public int getItemCount() {
Log.i(TAG, "getItemCount: articles的数量为" + articles);
return articles == null ? 0 : articles.size();
}

public class MyViewHolder extends RecyclerView.ViewHolder {

private final ImageView ivPicture;
private final TextView tvTitle;
private final TextView tvAuthor;

public MyViewHolder(@NonNull View itemView) {
super(itemView);
ivPicture = itemView.findViewById(R.id.iv_picture);
tvTitle = itemView.findViewById(R.id.tv_title);
tvAuthor = itemView.findViewById(R.id.tv_author);
}
}

/**
* 两张图片的ViewHolder
*/
public class MyViewHolder2 extends RecyclerView.ViewHolder {

private final ImageView ivPicture1;
private final ImageView ivPicture2;

private final TextView tvTitle;
private final TextView tvAuthor;

public MyViewHolder2(@NonNull View itemView) {
super(itemView);

ivPicture1 = itemView.findViewById(R.id.iv_picture1);
ivPicture2 = itemView.findViewById(R.id.iv_picture2);
tvTitle = itemView.findViewById(R.id.tv_title);
tvAuthor = itemView.findViewById(R.id.tv_author);
}
}

public class MyViewHolder3 extends RecyclerView.ViewHolder {
private final ImageView ivPicture1;
private final ImageView ivPicture2;
private final ImageView ivPicture3;

private final TextView tvTitle;
private final TextView tvAuthor;

public MyViewHolder3(@NonNull View itemView) {
super(itemView);

ivPicture1 = itemView.findViewById(R.id.iv_picture1);
ivPicture2 = itemView.findViewById(R.id.iv_picture2);
ivPicture3 = itemView.findViewById(R.id.iv_picture3);
tvTitle = itemView.findViewById(R.id.tv_title);
tvAuthor = itemView.findViewById(R.id.tv_author);
}
}

public class AdViewHolder extends RecyclerView.ViewHolder {

private final ImageView ivPicture;
private final View ivClose;

public AdViewHolder(@NonNull View itemView) {
super(itemView);
ivPicture = itemView.findViewById(R.id.iv_picture);
ivClose = itemView.findViewById(R.id.tv_close);
}
}

}

package com.xlong.myapplication.recyclerview;

import android.content.Intent;
import android.os.Bundle;
import android.util.Log;
import android.widget.Toast;
import androidx.appcompat.app.AppCompatActivity;
import androidx.recyclerview.widget.LinearLayoutManager;
import androidx.recyclerview.widget.RecyclerView;

import com.xlong.myapplication.R;

import java.util.ArrayList;
/**
* 实现不同的RecyclerView item样式
*/
public class ArticleMoreListActivity extends AppCompatActivity{

private static final String TAG = "ArticleMoreListActivity";

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_article_more_list);

//1:找到循环视图
RecyclerView recyclerView = findViewById(R.id.recycler_view);
//2：一维列表(竖向)
LinearLayoutManager layoutManager = new LinearLayoutManager(this);

//3：为RecyclerView添加布局管理器
recyclerView.setLayoutManager(layoutManager);

//设置适配器
ArticleMoreAdapter adapter = new ArticleMoreAdapter();

//把数据先传给适配器
ArrayList<Article> articles = createData();
adapter.setArticles(articles);
Log.i(TAG, "onCreate: article size =" + articles.size());

//添加适配器
recyclerView.setAdapter(adapter);

}

/**
* 自己造一点数据给RecyclerView
*
* @return 返回一个存放20条数据的新闻列表
*/
private ArrayList<Article> createData() {
ArrayList<Article> articles = new ArrayList<>();
articles.add(new Article("辽宁清原抽水蓄能电站最后一台定子吊装完成",
"人民网-图片频道，供稿：人民资讯", R.drawable.ic_article_1));
articles.add(new Article("通行时间再缩短！广湛高铁佛山站建设正式启动",
"人民网－广东频道，供稿：人民资讯", R.drawable.ic_article_2));
articles.add(new Article("19岁杭州帅小伙第一名，还有人抓到一只甲鱼！今早3000多人在钱塘江边，太欢乐了",
"杭州网", R.drawable.ic_article_3));

//两张照片的
Article article4 = new Article("今日起“两江小渡”航线恢复正常运营",
"上游新闻", R.drawable.ic_article_4);
article4.setPicture2(R.drawable.ic_article_12);
articles.add(article4);

articles.add(new Article("中国太保小排球夏令营在漳州火热启航",
"国际时事讲解", R.drawable.ic_article_5));
articles.add(new Article("奋力推动民族地区高质量发展和现代化建设迈出新步伐",
"当代先锋网", R.drawable.ic_article_6));

//两张照片的
Article article7 = new Article("相信青春的力量｜写在我省2024年万名大学生志愿服务西部计划出征之际",
"人民网-图片频道，供稿：人民资讯", R.drawable.ic_article_7);
article7.setPicture2(R.drawable.ic_article_5);
articles.add(article7);

articles.add(new Article("量身定制“海外订单” 贵州汽车制造开拓国际市场",
"当代先锋网", R.drawable.ic_article_8));
articles.add(new Article("势不可挡……在这里，乡村振兴的新引擎正发出强劲动力",
"鲁网", R.drawable.ic_article_9));
articles.add(new Article("菏泽职业学院召开2024届毕业生第二轮就业核查工作部署会",
"大众报业·齐鲁壹点", R.drawable.ic_article_10));
articles.add(new Article("菏泽职业学院学前教育系（育中教育学院）斩获省级大赛一等奖",
"西安快线", R.drawable.ic_article_11));

//三张照片的
Article article12 = new Article("菏泽职业学院一类教学大赛，二等奖+2！",
"大众报业·齐鲁壹点", R.drawable.ic_article_12);
article12.setPicture2(R.drawable.ic_article_3);
article12.setPicture3(R.drawable.ic_article_16);
articles.add(article12);

articles.add(new Article("中央气象台停止对“格美”编号 湖南辽宁吉林等地仍有强降雨",
"国际时事讲解", R.drawable.ic_article_13));
articles.add(new Article("习水仙源镇：清凉山水引客来 消夏避暑人气足",
"多彩贵州网", R.drawable.ic_article_14));
articles.add(new Article("习水县寨坝镇：清凉避暑地 康养第二乡",
"多彩贵州网", R.drawable.ic_article_15));
articles.add(new Article("赤水市元厚镇：新品荔枝出山记",
"人民网-图片频道，供稿：人民资讯", R.drawable.ic_article_16));
articles.add(new Article("习水三岔河镇小小错车道 畅通出行暖民心",
"湖南日报", R.drawable.ic_article_17));
articles.add(new Article("习水土城镇社会实践活动丰富学生假期生活",
"上海咨询", R.drawable.ic_article_18));
articles.add(new Article("赤水建强“小站点”释放乡村振兴新动能",
"福建新闻网，供稿：人民资讯", R.drawable.ic_article_19));
articles.add(new Article("习水同民镇：火龙果喜丰收 果农笑开颜",
"上游新闻，供稿：人民资讯", R.drawable.ic_article_20));

//两张广告
articles.add(5, new Article(true, R.drawable.bg_ad1));
articles.add(10, new Article(true, R.drawable.bg_ad2));

return articles;
}

}

总结：整体执行流程
