乞丐哥的私房菜（Ubuntu OpenCV篇——Image Processing 节 之 Out-of-focus Deblur Filter 失焦去模糊滤波器 滤镜）

• 操作系统：手机安装 Termux ,Termux 内安装 ubuntu
  • Termux 0.119.0-beta.3
  • 内嵌 ubuntu 24.04
• 编译器：GNU g++ 14.2.0
• 编辑器：Emacs 29.3
• OpenCV：4.13.0

目标

• 什么是降解图像模型
• 失焦图像的 PSF 是什么
• 如何恢复模糊的图像
• 什么是维纳过滤器

理论

什么是退化/降级图像模型

以下是频域表示中图像退化的数学模型：
$$S=H\cdot U+N$$
其中 S 是模糊（退化）图像的光谱，U 是原始真实（未退化）图像的光谱，H 是点扩散函数（PSF）的频率响应，N 是加性噪声（干扰）的频谱

圆形 PSF 是失焦畸变的良好近似值。这样的 PSF 仅由一个参数指定 – 半径 R 。本工作中使用了圆形 PSF

如何恢复模糊的图像

恢复（去模糊）的目的是获得原始图像的估计值。频域中的恢复公式为：
$$U^{\prime }=H_w\cdot S$$
其中 $U^{\prime }$ 是原始图像 $U$ 的估计光谱，$H_w$ 是恢复过滤器，例如，维纳过滤器

什么是维纳过滤器

维纳滤镜/滤波器是一种恢复模糊图像的方法。假设PSF是真实对称信号，原始真实图像的功率谱和噪声未知，那么简化的维纳公式为：
$$H_w=\frac{H}{|H{|}^2+\frac{1}{SNR}}$$
其中 $SNR$ 为信噪比，为了通过维纳滤光片恢复失焦图像，它需要知道 $SNR$ 和 $R$ 圆的 PSF

源代码

#include <iostream>
#include "opencv2/highgui.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"

using namespace cv;
using namespace std;

void help();
void calcPSF(Mat& outputImg, Size filterSize, int R);
void fftshift(const Mat& inputImg, Mat& outputImg);
void filter2DFreq(const Mat& inputImg, Mat& outputImg, const Mat& H);
void calcWnrFilter(const Mat& input_h_PSF, Mat& output_G, double nsr);

const String keys =
"{help h usage ? | | print this message }"
"{image |original.jpg | input image name }"
"{R |5 | radius }"
"{SNR |100 | signal to noise ratio}"
;

int main(int argc, char *argv[])
{
help();
CommandLineParser parser(argc, argv, keys);
if (parser.has("help"))
{
parser.printMessage();
return 0;
}

int R = parser.get<int>("R");
int snr = parser.get<int>("SNR");
string strInFileName = parser.get<String>("image");
samples::addSamplesDataSearchSubDirectory("doc/tutorials/imgproc/out_of_focus_deblur_filter/images");

if (!parser.check())
{
parser.printErrors();
return 0;
}

Mat imgIn;
imgIn = imread(samples::findFile( strInFileName ), IMREAD_GRAYSCALE);
if (imgIn.empty()) //check whether the image is loaded or not
{
cout << "ERROR : Image cannot be loaded..!!" << endl;
return –1;
}

Mat imgOut;

// it needs to process even image only
Rect roi = Rect(0, 0, imgIn.cols & –2, imgIn.rows & –2);

//Hw calculation (start)
Mat Hw, h;
calcPSF(h, roi.size(), R);
calcWnrFilter(h, Hw, 1.0 / double(snr));
//Hw calculation (stop)

// filtering (start)
filter2DFreq(imgIn(roi), imgOut, Hw);
// filtering (stop)

imgOut.convertTo(imgOut, CV_8U);
normalize(imgOut, imgOut, 0, 255, NORM_MINMAX);
imshow("Original", imgIn);
imshow("Debluring", imgOut);
imwrite("result.jpg", imgOut);
waitKey(0);
return 0;
}

void help()
{
cout << "2018-07-12" << endl;
cout << "DeBlur_v8" << endl;
cout << "You will learn how to recover an out-of-focus image by Wiener filter" << endl;
}

void calcPSF(Mat& outputImg, Size filterSize, int R)
{
Mat h(filterSize, CV_32F, Scalar(0));
Point point(filterSize.width / 2, filterSize.height / 2);
circle(h, point, R, 255, –1, 8);
Scalar summa = sum(h);
outputImg = h / summa[0];
}

void fftshift(const Mat& inputImg, Mat& outputImg)
{
outputImg = inputImg.clone();
int cx = outputImg.cols / 2;
int cy = outputImg.rows / 2;
Mat q0(outputImg, Rect(0, 0, cx, cy));
Mat q1(outputImg, Rect(cx, 0, cx, cy));
Mat q2(outputImg, Rect(0, cy, cx, cy));
Mat q3(outputImg, Rect(cx, cy, cx, cy));
Mat tmp;
q0.copyTo(tmp);
q3.copyTo(q0);
tmp.copyTo(q3);
q1.copyTo(tmp);
q2.copyTo(q1);
tmp.copyTo(q2);
}

void filter2DFreq(const Mat& inputImg, Mat& outputImg, const Mat& H)
{
Mat planes[2] = { Mat_<float>(inputImg.clone()), Mat::zeros(inputImg.size(), CV_32F) };
Mat complexI;
merge(planes, 2, complexI);
dft(complexI, complexI, DFT_SCALE);

Mat planesH[2] = { Mat_<float>(H.clone()), Mat::zeros(H.size(), CV_32F) };
Mat complexH;
merge(planesH, 2, complexH);
Mat complexIH;
mulSpectrums(complexI, complexH, complexIH, 0);

idft(complexIH, complexIH);
split(complexIH, planes);
outputImg = planes[0];
}

void calcWnrFilter(const Mat& input_h_PSF, Mat& output_G, double nsr)
{
Mat h_PSF_shifted;
fftshift(input_h_PSF, h_PSF_shifted);
Mat planes[2] = { Mat_<float>(h_PSF_shifted.clone()), Mat::zeros(h_PSF_shifted.size(), CV_32F) };
Mat complexI;
merge(planes, 2, complexI);
dft(complexI, complexI);
split(complexI, planes);
Mat denom;
pow(abs(planes[0]), 2, denom);
denom += nsr;
divide(planes[0], denom, output_G);
}

解释说明

• 失焦图像恢复算法包括PSF生成、维纳滤波器生成和频域模糊图像滤波： // it needs to process even image only
  Rect roi = Rect(0, 0, imgIn.cols & –2, imgIn.rows & –2);

  //Hw calculation (start)
  Mat Hw, h;
  calcPSF(h, roi.size(), R);
  calcWnrFilter(h, Hw, 1.0 / double(snr));
  //Hw calculation (stop)

  // filtering (start)
  filter2DFreq(imgIn(roi), imgOut, Hw);
  // filtering (stop)

• 函数 calcPSF() 根据输入参数半径 R 形成圆形 PSF void calcPSF(Mat& outputImg, Size filterSize, int R)
  {
  Mat h(filterSize, CV_32F, Scalar(0));
  Point point(filterSize.width / 2, filterSize.height / 2);
  circle(h, point, R, 255, –1, 8);
  Scalar summa = sum(h);
  outputImg = h / summa[0];
  }

• 根据上述公式，函数 calcWnrFilter() 合成简化的维纳滤波器 $H_w$ void calcWnrFilter(const Mat& input_h_PSF, Mat& output_G, double nsr)
  {
  Mat h_PSF_shifted;
  fftshift(input_h_PSF, h_PSF_shifted);
  Mat planes[2] = { Mat_<float>(h_PSF_shifted.clone()), Mat::zeros(h_PSF_shifted.size(), CV_32F) };
  Mat complexI;
  merge(planes, 2, complexI);
  dft(complexI, complexI);
  split(complexI, planes);
  Mat denom;
  pow(abs(planes[0]), 2, denom);
  denom += nsr;
  divide(planes[0], denom, output_G);
  }

• 函数 fftshift() 重新排列 PSF。这段代码只是从离散傅里叶变换教程中复制的： void fftshift(const Mat& inputImg, Mat& outputImg)
  {
  outputImg = inputImg.clone();
  int cx = outputImg.cols / 2;
  int cy = outputImg.rows / 2;
  Mat q0(outputImg, Rect(0, 0, cx, cy));
  Mat q1(outputImg, Rect(cx, 0, cx, cy));
  Mat q2(outputImg, Rect(0, cy, cx, cy));
  Mat q3(outputImg, Rect(cx, cy, cx, cy));
  Mat tmp;
  q0.copyTo(tmp);
  q3.copyTo(q0);
  tmp.copyTo(q3);
  q1.copyTo(tmp);
  q2.copyTo(q1);
  tmp.copyTo(q2);
  }

• 函数filter2DFreq() 过滤频域中的模糊图像： void filter2DFreq(const Mat& inputImg, Mat& outputImg, const Mat& H)
  {
  Mat planes[2] = { Mat_<float>(inputImg.clone()), Mat::zeros(inputImg.size(), CV_32F) };
  Mat complexI;
  merge(planes, 2, complexI);
  dft(complexI, complexI, DFT_SCALE);

  Mat planesH[2] = { Mat_<float>(H.clone()), Mat::zeros(H.size(), CV_32F) };
  Mat complexH;
  merge(planesH, 2, complexH);
  Mat complexIH;
  mulSpectrums(complexI, complexH, complexIH, 0);

  idft(complexIH, complexIH);
  split(complexIH, planes);
  outputImg = planes[0];
  }

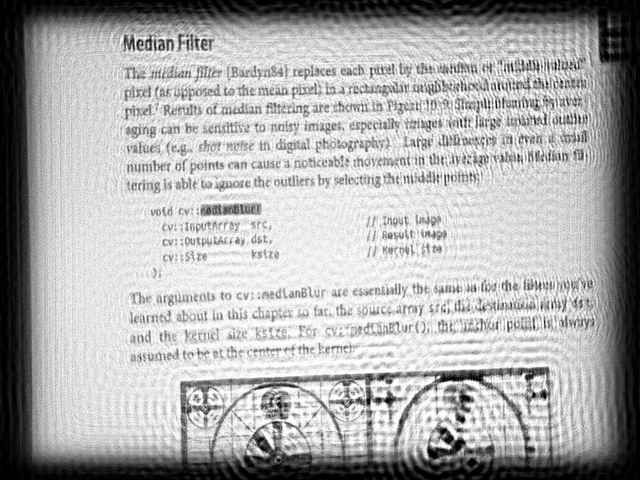

结果
