三极管学习

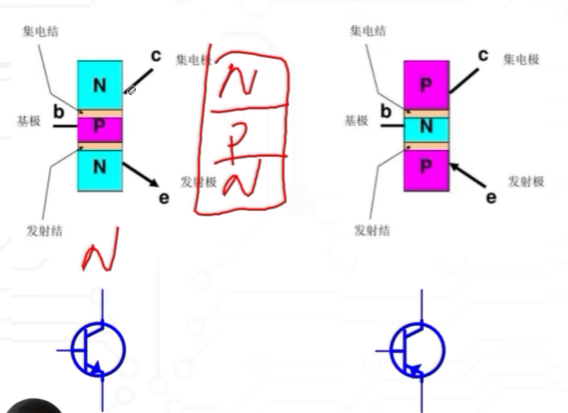

背靠背的两个二级管形成了一个NPN形式的三极管

面都面形成了一个PNP的三极管

（这里我的一个记忆的技巧就是：什么多他就是什么型三极管，比如PNP就是N型半导体，NPN就是N型半导体，，，如果有电路图的话他的箭头都是P->N的，箭头发出的都是P，指向的都是N，电压的压降也都是P->N的）

其中分为三个部分，分别为集电极Base，基极Collection，发射极Emit

如果我们分别在BC华人BE接一个万用表的话可以看到压降都是0.7V

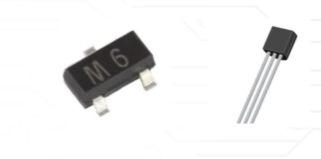

以下是我们三极管的实物图，一共有三个引脚，一般来说我们要看数据手册才确定是不是三极管

三极管的作用：

三极管可以作为电子开关来使用

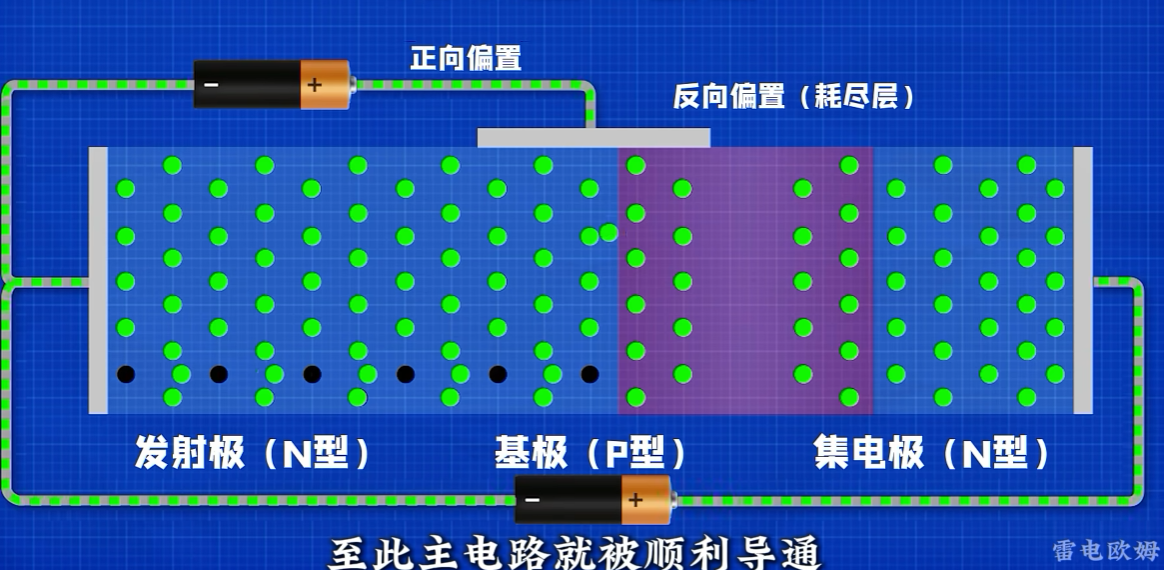

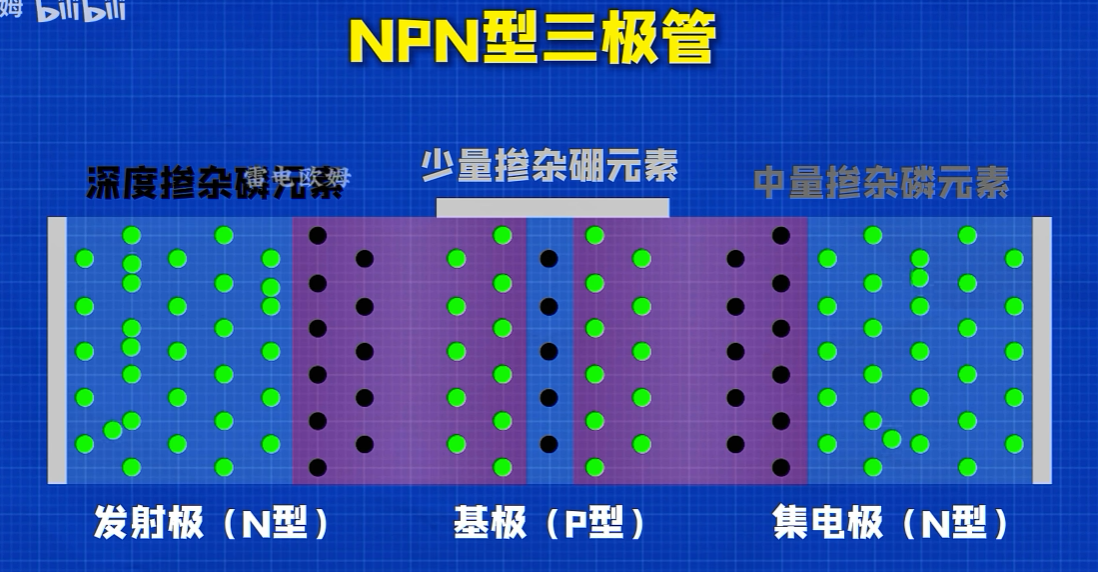

先讲一下原理：如图所示的图如果说发射极和基极的电路导通的时候会有大量的电子想去占用基极的空穴，但是由于基极是少量掺杂所以空穴不够用于是就形成了左边电子向右的十分强的前进力（一部分电子由于惯性会向前再走一点），这个时候中间的空穴基本都被占领了，于是呢在外面发射极和集电极那里又加了个电压，这个时候非常容易地就把三极管里面的电子产生一个定向运动，也就是一个吸引作用，（因为PN节里面的N已经被占领了只剩下P也就是电子），，

如果没有如图所示的这个发射极E和基极B之间的电压的话，在发射极E和集电极C那里加一个电压这个时候N始终存在也就是里面的，也就是如图的发射极E和基极B之间没有那么一个压降这样的话中间的PN节会一直存在，即使右边的基极B和集电极C之间会有一个压降但是由于中间是少量掺杂的原因这么一个电流是微乎其微的，所以这种状态下你不管发射极E和集电极C之间的电压之间有多大，只要发射极E和基极B之间没有导通都不会有电流存在

（后面我统一用EBC来代表发射极，基极，集电极）

下面是一个三极管的开关作用的实例
