算法可视化系列——02选择排序算法——可视化工具链【HTML】

选择排序可视化工具技术解析

本篇文章将详细讲解选择排序可视化工具的设计思路和实现方式，并重点分析其与冒泡排序可视化的差异和独特设计。

一、设计理念与技术栈对比

1.1 选择排序与冒泡排序的差异

• 选择排序：其时间复杂度为$O(n^2)$
• 冒泡排序：时间复杂度同样为$O(n^2)$

关键区别在于，选择排序每轮仅需一次交换，而冒泡排序可能在每一轮进行多次交换。因此，选择排序通常在交换次数上较少，适用于对交换次数要求较高的场景。

1.2 可视化设计的差异

1.3 技术栈

这个工具的核心目标是可视化选择排序算法，通过：

• 直观展示排序过程中元素的比较和交换
• 提供交互控制参数（数组大小、排序速度）
• 使用颜色编码区分不同操作状态

采用的技术栈：

• Tailwind CSS – 用于响应式UI设计和组件样式
• JavaScript – 实现核心排序算法和可视化逻辑
• Font Awesome – 提供界面图标
• CSS动画 – 实现平滑的过渡效果

<!– Tailwind CSS 用于响应式设计 –>
<script src="https://cdn.tailwindcss.com"></script>

<!– Font Awesome 提供图标 –>
<link href="https://cdn.jsdelivr.net/npm/font-awesome@4.7.0/css/font-awesome.min.css" rel="stylesheet">

<!– 自定义配置 –>
<script>
tailwind.config = {
theme: {
extend: {
colors: {
primary: '#3B82F6', // 未处理元素
secondary: '#10B981', // 已排序元素
accent: '#F59E0B', // 当前最小值
danger: '#EF4444', // 正在比较
neutral: '#1F2937', // 文本颜色
}
}
}
}
</script>

二、核心设计解析

2.1 三维可视化区域设计

<div id="visualization-container" class="h-64 md:h-80 w-full mb-8 relative overflow-x-auto">
<div id="array-container" class="h-full flex items-end justify-center gap-[2px] md:gap-[4px] p-4 min-w-max"></div>
<div id="status-display" class="absolute top-4 left-4 bg-neutral/80 text-white px-3 py-1 rounded-full text-sm">
准备就绪
</div>
</div>

独特设计点：

• 相对定位的状态显示：实时显示当前排序状态
• 最小宽度保证：min-w-max 确保小数组居中显示
• 响应式间距：gap-[2px] md:gap-[4px] 适应不同屏幕

2.2 四面板控制台设计

<div class="grid grid-cols-1 md:grid-cols-3 gap-4 mb-6">
<!– 数组设置面板 –>
<div class="bg-gray-50 p-4 rounded-lg">
<h3><i class="fa fa-sliders"></i> 数组设置</h3>
<!– 大小滑块和生成按钮 –>
</div>

<!– 排序控制面板 –>
<div class="bg-gray-50 p-4 rounded-lg">
<h3><i class="fa fa-play-circle"></i> 排序控制</h3>
<!– 速度滑块和按钮 –>
</div>

<!– 排序信息面板 –>
<div class="bg-gray-50 p-4 rounded-lg">
<h3><i class="fa fa-info-circle"></i> 排序信息</h3>
<!– 计数器和图例 –>
</div>
</div>

创新点：

• 功能分区明确：设置、控制、信息分离
• 视觉一致性：统一圆角和背景色
• 图标增强认知：每个面板有对应图标

2.3 算法状态跟踪系统

// 状态计数器
let comparisonCount = 0;
let swapCount = 0;

// 渲染函数
function renderArray(highlightIndices = {}, sortedIndices = new Set()) {
// 颜色编码系统
let color = 'bg-primary'; // 默认未处理
if (sortedIndices.has(index)) color = 'bg-secondary';
else if (highlightIndices.currentMin === index) color = 'bg-accent';
else if (highlightIndices.comparing === index) color = 'bg-danger';
}

颜色标识系统（选择排序）：

对比冒泡排序的颜色系统：

2.4 先记录后执行的动画策略

function startSelectionSort() {
// 1. 记录所有排序步骤
const steps = [];

// 2. 模拟排序过程记录步骤
for (let i = 0; i < tempArray.length – 1; i++) {
// 记录比较步骤
steps.push({ type: 'compare', i, minIndex, j });

// 记录更新最小值
steps.push({ type: 'updateMin', i, minIndex, j });

// 记录交换步骤
steps.push({ type: 'swap', i, minIndex });

// 记录已排序状态
steps.push({ type: 'sorted', i });
}

// 3. 执行排序动画
executeSortSteps(steps);
}

优势：

• 精确控制：提前计算所有步骤
• 可暂停/继续：任意步骤暂停后可从断点继续
• 性能优化：避免排序中复杂计算

2.5 速度控制与暂停机制

function executeSortSteps(steps) {
function continueSorting() {
// 暂停检测
if (isPaused || !isSorting) return;

// 执行当前步骤
const step = steps[currentStep];
// …处理不同步骤类型

// 速度控制
const delay = 500 / sortSpeed;
animationId = setTimeout(continueSorting, delay);
}

// 保存继续函数
continueSelectionSort = continueSorting;
}

创新点：

• 线性速度控制：delay = 500 / sortSpeed
• 状态保存：保存继续执行的函数
• 暂停恢复：通过全局变量控制流程

三、性能优化策略

3.1 最小化DOM操作

// 批量更新DOM
arrayContainer.innerHTML = '';
array.forEach(createBar);

3.2 智能渲染

// 只更新必要元素
function updateBar(index, color) {
bars[index].className = `array-bar ${color}`;
}

3.3 数组大小限制

<input type="range" id="array-size" min="5" max="50" value="20">

四、教学价值增强设计

4.1 算法说明区

<div class="bg-gray-100 p-3 rounded text-xs text-gray-700 font-mono overflow-x-auto">
<pre>function selectionSort(arr) {
for (let i = 0; i < arr.length – 1; i++) {
let minIndex = i;
for (let j = i + 1; j < arr.length; j++) {
if (arr[j] < arr[minIndex]) {
minIndex = j;
}
}
[arr[i], arr[minIndex]] = [arr[minIndex], arr[i]];
}
}</pre>
</div>

4.2 实时数据统计

<div class="flex justify-between">
<span>比较次数:</span>
<span id="comparison-count">0</span>
</div>
<div class="flex justify-between">
<span>交换次数:</span>
<span id="swap-count">0</span>
</div>

4.3 复杂度分析

• 时间复杂度：$O(n^2)$
• 空间复杂度：$O(1)$
• 交换次数：$O(n)$

五、总结

通过创新的"先记录后执行"架构、明确的状态标记系统和直观的控制面板，选择排序可视化工具成功解决了算法可视化中的关键挑战：

与冒泡排序可视化相比，该设计更强调最小值选择过程和交换操作的分离，准确地表达了选择排序的核心思想：“选择"大于"交换”。

这种设计模式可扩展到其他排序算法可视化，如插入排序和快速排序，为算法学习者提供直观的理解工具。

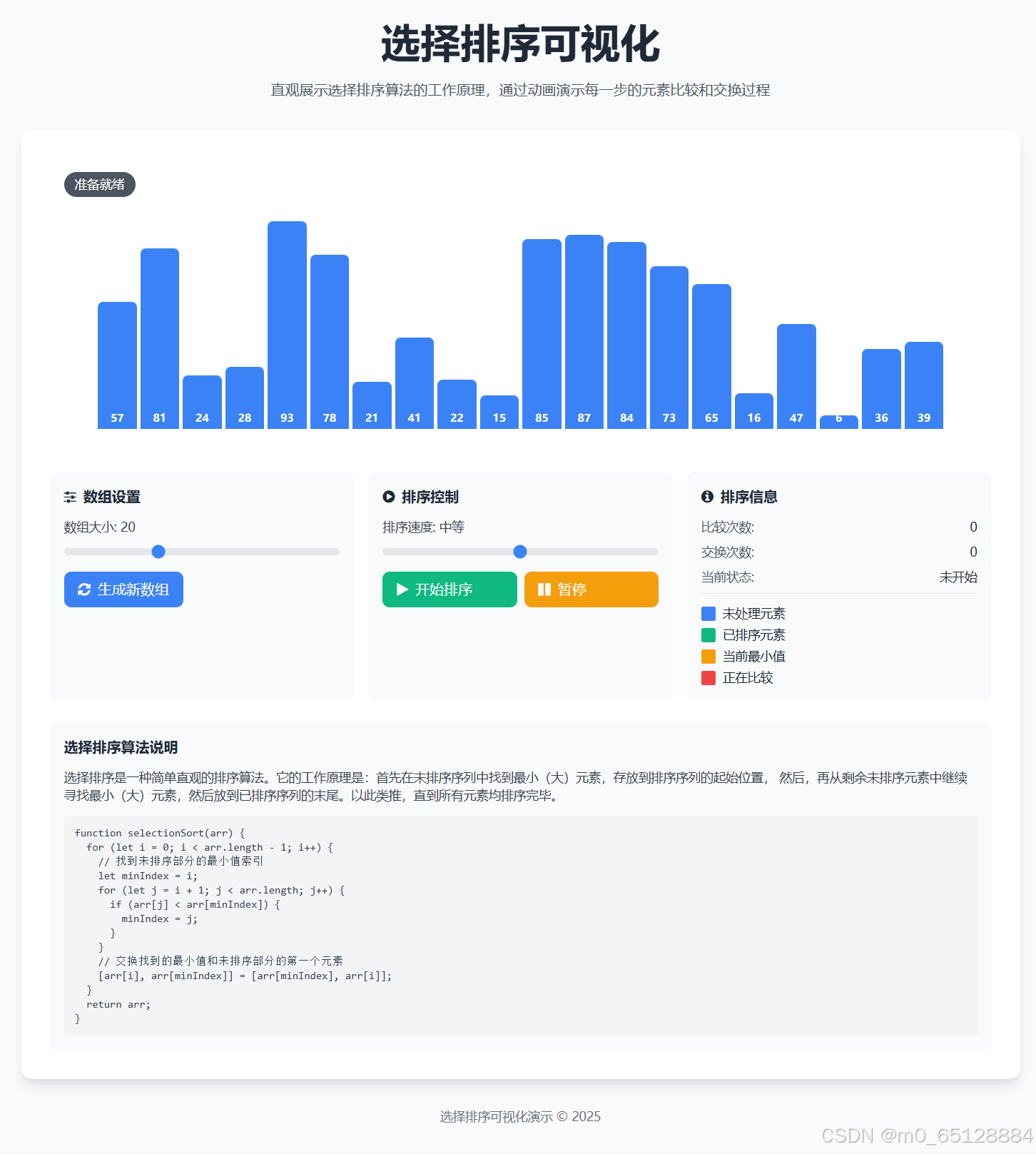

六、结果展示
