[特殊字符]《计算机组成原理》第 8 章 - CPU 的结构和功能

🔵8.1 CPU 的结构

🔵8.1.1 CPU 的功能

CPU（中央处理器）是计算机的核心部件，主要负责以下任务：

• 指令执行：解析并执行指令集架构（ISA）定义的指令
• 数据处理：完成算术运算（如加减乘除）和逻辑运算（如与或非）
• 存储控制：管理内存访问（读取 / 写入数据）
• 输入输出控制：协调 CPU 与外部设备的数据传输
• 中断处理：响应外部设备的异步请求

案例：简单算术运算实现

// 模拟CPU执行加法运算
public class SimpleCPU {
// 通用寄存器
private int accumulator; // 累加器
private int registerB; // 通用寄存器B

// 执行加法指令
public void addInstruction(int operand) {
// 模拟取操作数到寄存器B
registerB = operand;
// 执行加法运算（累加器 + 寄存器B）
accumulator += registerB;
System.out.println("加法结果：" + accumulator);
}

public static void main(String[] args) {
SimpleCPU cpu = new SimpleCPU();
cpu.addInstruction(5); // 初始累加器为0，执行0+5=5
cpu.addInstruction(3); // 执行5+3=8
}
}

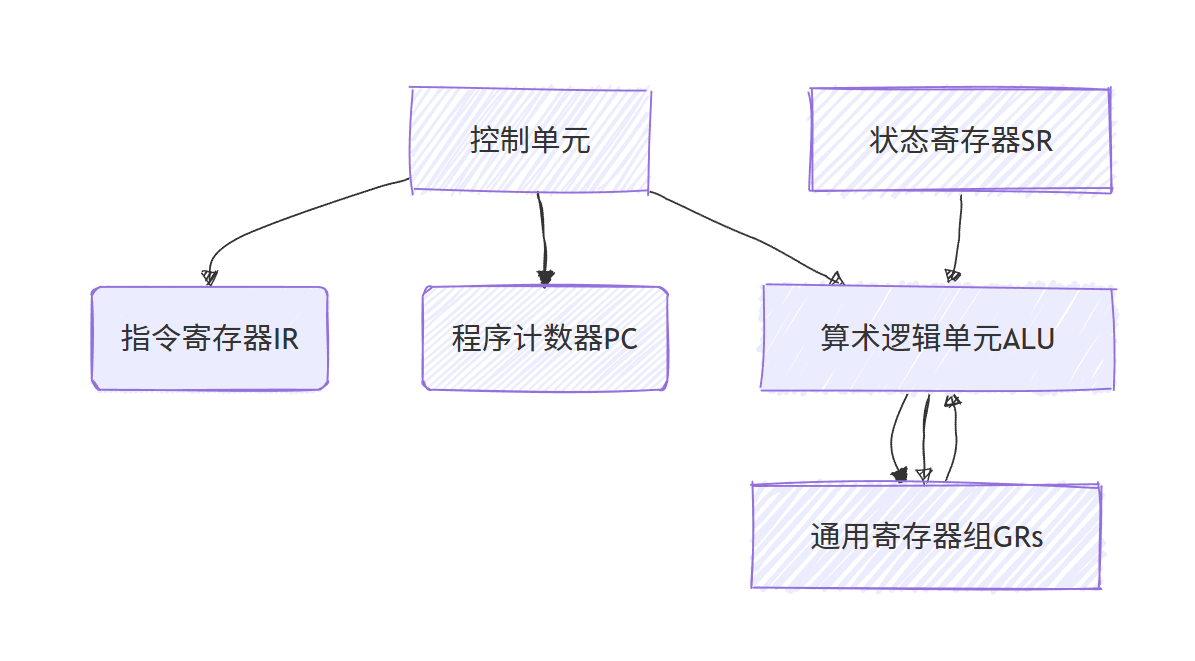

🔵8.1.2 CPU 结构框图

图注：控制单元协调各部件工作，ALU 负责运算，寄存器组存储数据和地址

🔵8.1.3 CPU 的寄存器

分类及功能

代码示例：寄存器操作模拟

// 模拟寄存器组操作
public class RegisterDemo {
private int pc; // 程序计数器
private int ir; // 指令寄存器
private int acc; // 累加器
private int psw; // 状态寄存器（二进制位表示状态）

// 模拟取指令操作
public void fetchInstruction(int address) {
pc = address; // 设置PC到目标地址
ir = loadFromMemory(pc);// 从内存模拟函数获取指令
System.out.println("取指令：IR=" + ir);
}

private int loadFromMemory(int addr) {
// 简化模拟：返回固定指令（假设0x1234为加法指令）
return 0x1234;
}
}

🔵8.1.4 控制单元和中断系统

控制单元功能

• 生成时序信号：控制指令执行的时序（时钟周期）
• 指令译码：解析 IR 中的指令操作码
• 发出控制信号：驱动 ALU、寄存器、内存等部件动作

中断系统核心概念

• 中断请求：外设通过中断线向 CPU 发送请求信号
• 中断响应：CPU 在当前指令执行结束后检测中断请求
• 中断服务：跳转至中断服务程序处理外设请求

🔵8.2 指令周期

🔵8.2.1 指令周期的基本概念

定义：执行一条指令所需要的全部时间，由若干机器周期（CPU 周期）组成 阶段划分：

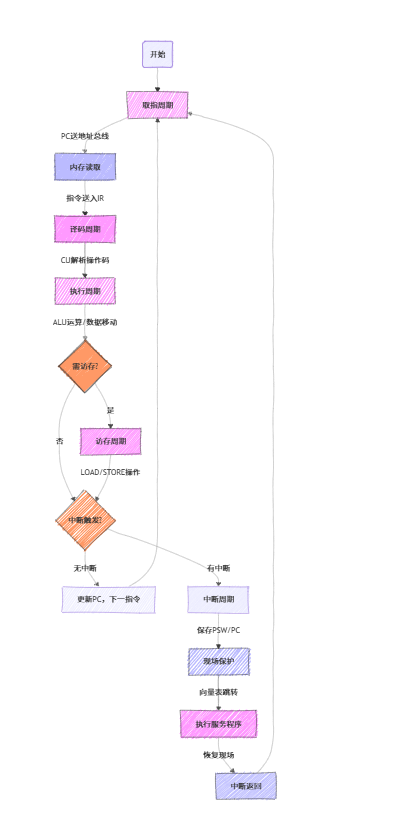

流程图：指令周期流程

🔵8.2.2 指令周期的数据流

示例：加法指令数据流

🔵8.3 指令流水

🔵8.3.1 指令流水原理

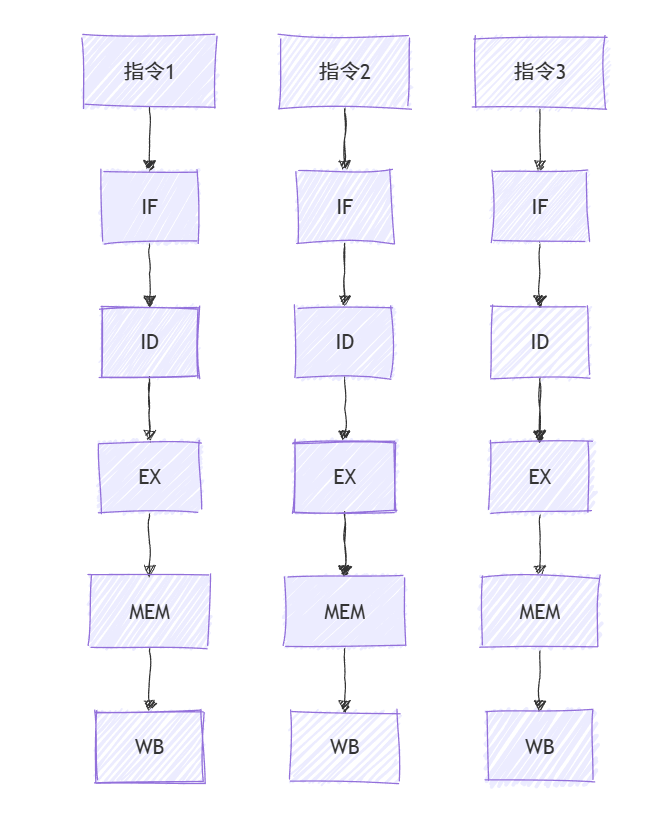

流水线思想：将指令执行过程分解为多个阶段（如取指 IF、译码 ID、执行 EX、访存 MEM、写回 WB），各阶段并行处理不同指令 示例：5 级流水线示意图

说明：每个时钟周期启动一条新指令，相邻指令在不同阶段并行执行

🔵8.3.2 影响流水线性能的因素

🔵8.3.3 流水线性能

性能指标：

• 吞吐率（TP）：单位时间执行的指令数 TP = n / (k + n – 1) * f（n 为指令数，k 为阶段数，f 为时钟频率）
• 加速比（S）：流水线执行时间与非流水线执行时间的比值

🔵8.3.4 流水线中的多发技术

超标量技术

• 多个指令译码器和运算单元
• 示例：同时执行 2 条指令的流水线

// 模拟超标量流水线（简化版）
public class SuperscalarPipeline {
public void executeInParallel(Instruction inst1, Instruction inst2) {
// 并行译码
decode(inst1);
decode(inst2);
// 并行执行（假设ALU1和ALU2独立）
execute(inst1);
execute(inst2);
}

private void decode(Instruction inst) { /* 译码逻辑 */ }
private void execute(Instruction inst) { /* 执行逻辑 */ }
}

class Instruction { /* 指令类 */ }

🔵8.3.5 流水线结构

典型流水线结构对比

🔵8.4 中断系统

🔵8.4.1 概述

中断分类：

• 硬件中断：来自外设（如键盘、磁盘）
• 软件中断：由指令触发（如系统调用）
• 异常：CPU 内部错误（如除法溢出）

中断处理流程：

🔵8.4.2 中断请求标记和中断判优逻辑

数据结构模拟：中断请求寄存器

// 中断请求寄存器（8位，支持8个中断源）
public class InterruptRequestRegister {
private int irr; // 用整数模拟8位寄存器（每位代表一个中断源）

// 设置中断请求（第n位设为1）
public void setRequest(int n) {
if (n >= 0 && n < 8) {
irr |= (1 << n); // 位运算设置请求位
System.out.println("中断源" + n + "请求已登记");
}
}

// 清除中断请求（第n位设为0）
public void clearRequest(int n) {
irr &= ~(1 << n);
}
}

🔵8.4.3 中断服务程序入口地址的寻找

向量中断方式：

• 每个中断源对应唯一的中断向量号
• CPU 根据向量号查找中断向量表获取服务程序地址

模拟中断向量表

// 中断向量表（存储8个中断源的服务程序地址）
public class InterruptVectorTable {
private int[] vectorTable = new int[8]; // 存储地址（模拟整数）

// 初始化向量表
public InterruptVectorTable() {
for (int i = 0; i < 8; i++) {
vectorTable[i] = 0x1000 + i * 100; // 预设地址范围
}
}

// 根据向量号获取服务程序地址
public int getServiceAddress(int vectorNo) {
return vectorTable[vectorNo];
}
}

🔵8.4.4 中断响应和恢复现场

中断响应步骤：

恢复现场代码模拟

// 模拟中断现场保存与恢复
public class InterruptHandler {
private Stack<Integer> stack = new Stack<>(); // 模拟堆栈

// 保存现场（PC、寄存器等）
public void saveContext(int pc, int acc, int psw) {
stack.push(pc);
stack.push(acc);
stack.push(psw);
System.out.println("现场已保存至堆栈");
}

// 恢复现场
public void restoreContext() {
int psw = stack.pop();
int acc = stack.pop();
int pc = stack.pop();
System.out.println("恢复PC=" + pc + ", ACC=" + acc + ", PSW=" + psw);
}
}

🔵8.4.5 中断屏蔽技术

作用：通过屏蔽寄存器选择性禁止某些中断源的请求 模拟屏蔽寄存器

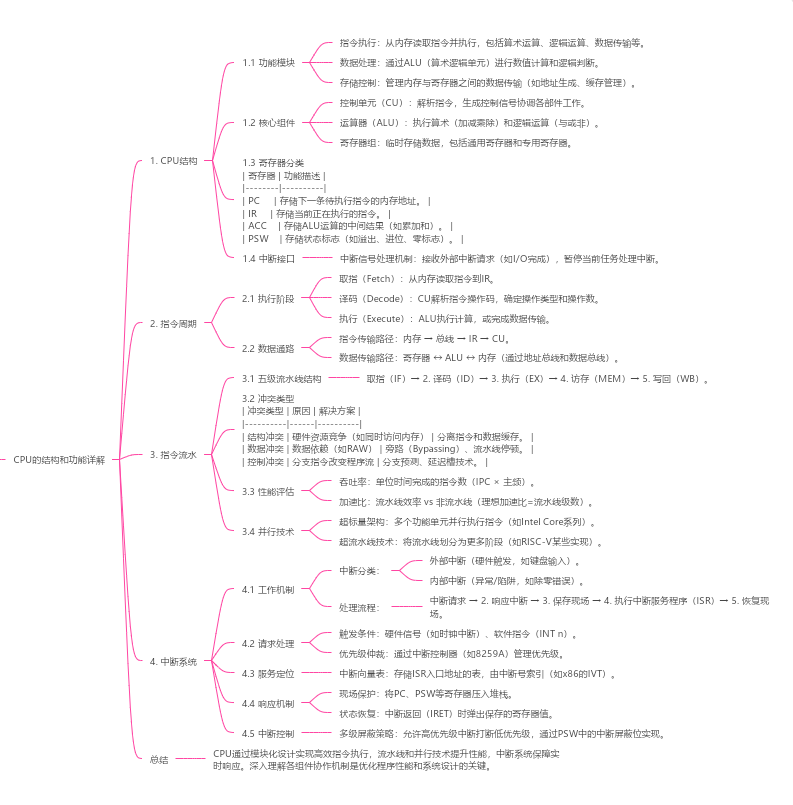

📚总结

     本章系统讲解了 CPU 的核心架构、指令执行机制、流水线技术和中断系统。通过 Java 代码模拟了寄存器操作、流水线执行和中断处理等关键环节，帮助读者理解理论知识与实际编程的结合。建议结合教材中的硬件电路图和时序图，进一步掌握 CPU 的工作原理。
