1. S7-200SMART系列PLC与Modbus TCP通信概述

在工业自动化领域，PLC（可编程逻辑控制器）作为核心组件之一，承担着数据处理和设备控制的重任。S7-200 SMART系列PLC是西门子推出的一款中小型控制器，广泛应用于各种自动化控制系统。随着网络通信技术的不断发展，Modbus协议作为一种开放、标准的通信协议，其在工业控制系统中的应用变得越来越普遍。通过Modbus TCP协议，S7-200 SMART系列PLC能够轻松实现与其他Modbus设备的网络通信，从而增强了系统的集成度和灵活性。

Modbus TCP作为Modbus协议的网络版本，支持标准的TCP/IP协议栈，使得在以太网上进行远程通信成为可能。本章将首先概述S7-200 SMART系列PLC与Modbus TCP通信的基本概念和优势，为后续章节中深入的技术细节和应用案例打下基础。

2. 深入理解Modbus功能码及其在S7-200SMART中的应用

2.1 Modbus功能码基础

2.1.1 功能码的定义与分类

Modbus协议中的功能码（Function Code）是一组用于定义指令操作的数字代码。每个功能码对应一种特定的数据访问或控制任务，使得主站可以对从站设备执行读取、写入或其他特定功能的操作。

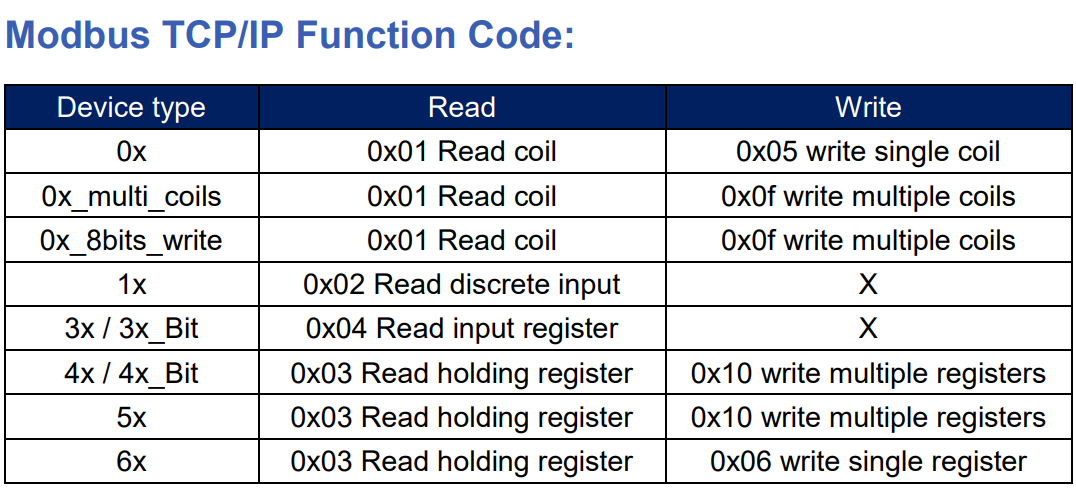

在Modbus协议中，功能码主要分为以下类别： – 读取线圈状态（如0x01功能码） – 读取离散输入状态（如0x02功能码） – 读取保持寄存器（如0x03功能码） – 读取输入寄存器（如0x04功能码） – 写入单个线圈（如0x05功能码） – 写入单个寄存器（如0x06功能码） – 写入多个线圈（如0x0F功能码） – 写入多个寄存器（如0x10功能码）

2.1.2 功能码在S7-200SMART中的实现原理

在S7-200SMART PLC中实现Modbus功能码，通常需要通过以下步骤：

2.2 Modbus功能码在S7-200SMART的具体应用

2.2.1 读写功能码的应用场景分析

读写功能码是Modbus协议中最常见的应用场景。在S7-200SMART PLC中，读取寄存器数据（如功能码0x03）可以用于监控PLC内部状态或实时数据。写入寄存器数据（如功能码0x06）可用于控制或更改PLC中的某些参数。

应用场景举例： – 使用功能码0x03读取温度传感器数据。 – 使用功能码0x06设置变频器的运行频率。

2.2.2 异常功能码的诊断与处理

在通信过程中可能会遇到异常功能码的情况，比如请求的功能码不被支持或者请求的数据格式错误等。S7-200SMART PLC需要能够诊断这些异常并给出相应的错误响应。

异常诊断处理策略： – 对于不支持的功能码，PLC应返回异常响应码0x01，表示非法功能码。 – 对于请求的数据格式错误，应返回异常响应码0x03，表示非法数据地址。

| 功能码 | 描述 |
|——–|—————————-|
| 0x01 | 非法功能码 |
| 0x02 | 非法数据地址 |
| 0x03 | 非法数据值 |
| 0x04 | 不执行的请求 |
| … | … |

具体实现方法： 在STEP 7 Micro/WIN SMART编程软件中，PLC程序员需要编写对应的异常处理程序，当接收到非法请求时，PLC会返回相应的异常响应码。

2.2.3 代码示例与分析

// 示例：使用功能码0x03读取保持寄存器数据
// PLC代码块示例
// 假设要读取的寄存器地址为DB1.DBW0，长度为2字
L DB1.DBW0
T MW0

// 对应的Modbus帧结构
| 地址 | 功能码 | 起始地址 | 寄存器数量 | CRC校验 |
|——|——–|———-|————|———|
| 01 | 03 | 00 00 | 00 02 | 0xXX YY |

在上述代码块中，PLC执行的是读取DB1.DBW0中的2字（一个字=16位）数据，并将其存储在MW0中。此操作对应于Modbus帧中的功能码0x03。地址"01"表示Modbus从站地址，"00 00"是寄存器的起始地址，"00 02"表示要读取的寄存器数量。

CRC校验（循环冗余校验）用于验证通信过程中的数据完整性。在实际应用中，需要计算出正确的CRC值并填入帧结构中的相应位置。

以上是关于Modbus功能码在S7-200SMART中的基础应用和具体实现的介绍。接下来，我们将深入探讨如何配置和实现S7-200SMART Modbus TCP服务器。

3. S7-200SMART Modbus TCP服务器的配置与实现

3.1 Modbus TCP服务器端口配置

3.1.1 端口配置的步骤与方法

在S7-200SMART PLC中设置Modbus TCP服务器功能，首要步骤是确保Modbus TCP端口已被正确配置。默认情况下，Modbus TCP使用端口502，但用户可根据需要进行修改。通过配置步骤，可以实现与多种设备的无缝通信。

首先，登录到S7-200SMART PLC的管理软件，比如STEP 7 Micro/WIN SMART。在软件的主界面上，找到网络配置部分，然后进入Modbus TCP服务器的配置界面。

具体步骤如下：

完成这些步骤后，点击“应用”或“确定”来保存配置。这时候，S7-200SMART PLC将开始在指定的IP地址和端口上监听Modbus TCP请求。

3.1.2 端口配置的高级设置

除了基本的IP地址和端口设置外，S7-200SMART PLC的Modbus TCP服务器功能还提供了高级设置选项，以支持更复杂的应用需求。

高级设置可以包括：

• 通信超时设置 ：设置在多长时间内没有接收到请求时，服务器将关闭连接。
• 最大并发连接数 ：设置Modbus TCP服务器可以同时处理的最大客户端连接数。
• 安全选项 ：允许配置加密连接和认证机制，以确保数据传输的安全性。
• 流量控制 ：可以设置流控参数，以管理网络流量和防止网络拥堵。

在STEP 7 Micro/WIN SMART中进行高级设置时，需要进入详细的服务器配置窗口。每个高级参数都应当根据具体的网络环境和应用程序需求进行调整。例如，在网络条件不佳的环境中，可能需要增加通信超时时间；而在安全要求较高的环境中，则需要启用安全选项。

在配置时，务必确保了解每个参数的作用，并对可能产生的影响作出评估。不恰当的高级设置可能会导致通信效率低下，甚至可能引起通信中断。

3.2 Modbus TCP通信的数据映射

3.2.1 数据映射的原理与重要性

Modbus TCP通信的一个关键组成部分是数据映射。在S7-200SMART PLC中，数据映射确保了数据以一种逻辑和结构化的方式在Modbus网络中被访问和管理。数据映射的重要性在于它允许客户端准确地读写PLC存储器中的特定数据项。

数据映射的原理是将PLC内的地址范围与Modbus地址空间对应起来。例如，在Modbus协议中，一个寄存器地址（例如0x0000）通常映射到PLC内部数据存储的一个起始地址。当Modbus客户端请求读取或写入一个特定的寄存器地址时，PLC能够将此地址映射到内部存储器的相应地址，从而实现数据的正确读写。

数据映射的重要性体现在以下几个方面：

• 数据访问 ：映射使得Modbus客户端能够高效地访问存储在PLC内的数据，而无需知道PLC的内部结构细节。
• 通信效率 ：精确的数据映射减少了数据请求和响应所需的时间，提高了通信的效率。
• 系统集成 ：数据映射是实现多种不同设备和系统集成的关键，它允许设备之间以标准化的方式交换信息。
• 错误排查 ：在出现问题时，一个清晰的数据映射可以帮助开发者迅速定位问题所在。

3.2.2 实现数据映射的步骤与技巧

要在S7-200SMART PLC上实现数据映射，需要按照以下步骤进行：

实现数据映射时的一些技巧包括：

• 使用标准化的地址空间 ：为了兼容性，尽量使用Modbus协议中标准化的地址空间和数据类型。
• 提前规划 ：在通信需求初期就进行详细的规划，避免后续调整带来额外工作。
• 文档化 ：记录映射策略和实施过程，为后续的维护和问题解决提供方便。
• 测试 ：在实际部署前，进行充分的测试，以确保映射的正确性。

通过遵循这些步骤和技巧，可以有效地在S7-200SMART PLC和Modbus TCP客户端之间实现高效且可靠的数据映射。

3.3 Modbus TCP服务器端口配置代码示例与分析

为了提供实际应用中的参考，以下是一个S7-200SMART PLC设置Modbus TCP服务器端口的基本代码示例。这个例子展示了如何使用STEP 7 Micro/WIN SMART软件来配置PLC以接受Modbus TCP连接。

// 示例代码块 – 配置Modbus TCP服务器端口
// 这是一个示意性代码片段，不是实际的编程代码
// 实际的设置会在STEP 7 Micro/WIN SMART软件界面中完成

// 配置步骤
begin
EnableModbusTCPServer := True; // 启用Modbus TCP服务器
ModbusTCPIP := '192.168.1.10'; // 设置Modbus TCP服务器IP地址
ModbusTCPPort := 502; // 设置Modbus TCP服务器端口
// 设置其他高级参数（省略）
end;

上述代码块的目的是在PLC中启用Modbus TCP服务器功能，并为该服务器设置IP地址和端口。代码中的变量 EnableModbusTCPServer 用于控制是否启用Modbus TCP服务器， ModbusTCPIP 用于设置服务器的IP地址，而 ModbusTCPPort 则设置监听的端口。

在实际应用中，启用Modbus TCP服务器的操作会通过PLC的配置软件进行，而不是编写代码。这个代码块更多是用于逻辑解释和理论说明。在STEP 7 Micro/WIN SMART软件中，您可以通过图形用户界面完成这些操作，并且所有的修改都会通过内部通信协议发送到PLC进行设置。

3.4 实现数据映射的代码示例与分析

以下示例展示了如何在S7-200SMART PLC中实现数据映射。请注意，这同样是一个示意性代码片段，用以说明概念，并非真实的编程代码。

// 示例代码块 – 实现数据映射
// 这是一个示意性代码片段，不是实际的编程代码
// 实际的数据映射配置会在STEP 7 Micro/WIN SMART软件界面中完成

// 假设的映射配置
// 将PLC的V存储区地址映射到Modbus的保持寄存器
begin
// 映射Modbus地址0x0000到PLC地址V0.0
// 映射Modbus地址0x0001到PLC地址V0.1
// …
// 映射Modbus地址0x000F到PLC地址V0.15
// 设置映射完成标志
end;

代码块中的映射逻辑基于Modbus地址与PLC内存地址之间的对应关系。每一行代码都代表着一个地址的映射，其中Modbus地址从0x0000开始，对应PLC的V存储区中的具体地址。在实际应用中，PLC配置软件会提供图形化的映射界面，用户可以拖放或输入地址来创建映射，而不需要编写代码。

完成映射配置后，需要在软件中点击相应的“应用”或“提交”按钮，以确保新的映射设置被应用到PLC中。然后，可以使用Modbus测试客户端软件来验证映射是否正确配置。

通过代码块的分析，我们可以看到，虽然PLC的配置不需要编程，但是理解这些配置背后的逻辑对于进行高级调试和问题解决非常有帮助。

4. S7-200SMART指令系统与Modbus TCP请求处理

4.1 S7-200SMART指令系统的详细介绍

4.1.1 指令系统的组成与分类

S7-200SMART PLC的指令系统是其编程的核心，它包含了用于实现各种逻辑控制和数据处理的指令。指令按照其功能可以大致分为数据操作指令、算术和逻辑运算指令、程序控制指令、特殊功能指令等类别。

• 数据操作指令 ：这类指令用于数据的读取、存储、移动和比较等操作，是实现数据处理的基础。
• 算术和逻辑运算指令 ：它们用于对数据执行数学计算和逻辑判断，包括加法、减法、乘法、除法以及与、或、非等逻辑操作。
• 程序控制指令 ：程序控制指令包括跳转、循环、子程序调用等，它们控制程序的执行流程。
• 特殊功能指令 ：这类指令用于实现定时、计数、通讯等特定功能。

每个指令都有其特定的操作码（OpCode），并且有着严格的操作数格式和用法，这需要程序员对指令集有深入的理解才能高效地编写程序。

4.1.2 指令在Modbus TCP通信中的应用

在S7-200SMART与Modbus TCP通信中，指令系统扮演着重要角色。程序员需要利用这些指令来处理Modbus TCP请求，以及控制数据的发送和接收。例如，通过使用数据操作指令来读取或写入Modbus从设备的寄存器，或使用特殊功能指令来处理网络连接和断开的逻辑。

在实际的通信过程中，首先需要通过编程设定好网络参数，然后使用特定的通信指令（如“SEND”和“RECEIVE”）来实现数据的发送和接收。当接收到Modbus请求时，程序必须正确识别功能码，根据功能码的类型执行相应的读写操作，并返回处理结果。这一连串的过程涉及到多个指令的协同工作，体现了指令系统在Modbus TCP通信中的应用深度和广度。

4.2 实现Modbus TCP请求处理

4.2.1 请求处理的流程与逻辑

实现Modbus TCP请求处理的逻辑大致可以分为以下几个步骤：

以下是一个简化的代码示例，演示了如何处理Modbus TCP请求：

// 伪代码示例
IF MODBUS_TCP_SERVER_HAS_INCOMING_REQUEST THEN
READ_REQUEST_DATA
IF IS_VALID_REQUEST THEN
DECODE_FUNCTION_CODE
SWITCH(FUNCTION_CODE)
CASE READ_COILS:
PERFORM_READ_COILS
BUILD_RESPONSE
CASE READ_DISCRETE_INPUTS:
PERFORM_READ_DISCRETE_INPUTS
BUILD_RESPONSE
// 其他功能码处理
DEFAULT:
SEND_ERROR_RESPONSE
END SWITCH
ELSE
SEND_ERROR_RESPONSE
END IF
CLOSE_CONNECTION
END IF

在实际应用中，以上逻辑需要嵌入到PLC的程序中，并通过具体的指令集实现。例如，当检测到Modbus请求时，使用读取指令获取数据，然后使用比较指令判断功能码，再根据功能码调用相应的功能实现数据的读写操作。

4.2.2 请求处理中的常见问题与解决方案

在实现Modbus TCP请求处理的过程中，可能会遇到一些常见的问题，以下是针对这些问题的解决方案：

• 连接不稳定 ：检查网络配置，确保网络连接稳定可靠，可以设置心跳包（Heartbeat）来保持连接活跃。
• 数据解析错误 ：确保请求数据包格式正确，按照Modbus协议严格解析功能码和数据区。
• 超时问题 ：设置合理的超时时间，对超时进行监控，如果超时则断开连接并根据需求重新尝试连接。
• 数据不一致 ：在执行读写操作前后进行数据一致性校验，确保操作的准确性。
• 安全问题 ：实施安全策略，如密码验证、IP地址过滤等，避免非授权访问。

下面是一个表格，展示了处理请求时可能会遇到的问题及其解决方案：

| 问题类型 | 描述 | 解决方案 | | — | — | — | | 连接不稳定 | PLC与客户端连接断开或连接失败 | 检查网络配置，使用心跳包维持连接 | | 数据解析错误 | 无法正确解析功能码或数据区 | 严格按照Modbus协议解析数据包 | | 超时问题 | 请求或响应超时 | 设置合理超时时间，及时断开或重连 | | 数据不一致 | 数据读写前后不一致 | 校验数据一致性，确保操作准确无误 | | 安全问题 | 非授权访问 | 实施安全策略，如密码验证和IP过滤 |

通过精心设计和测试，可以有效地解决Modbus TCP请求处理中的常见问题，确保整个通信过程的稳定性和可靠性。

5. S7-200SMART编程与通信中的高级应用

5.1 编程软件STEP 7 Micro/WIN SMART的深入应用

编程软件STEP 7 Micro/WIN SMART是实现S7-200SMART PLC编程和通信的基础工具。深入应用该软件，不仅需要了解其界面布局和功能，还要掌握如何有效地利用它来进行高级编程。

5.1.1 软件界面与编程元素详解

STEP 7 Micro/WIN SMART的界面设计简洁，但功能强大。它主要包括以下几个区域：

• 项目树 ：左侧的项目树提供了一个清晰的视图来管理项目和所有相关的数据块、功能块和程序块。
• 程序编辑器 ：中间区域是主要的工作区，用于编写和编辑程序。程序块的逻辑通过梯形图或指令列表的方式展示。
• 变量表 ：显示所有定义的变量及其地址和当前值。
• 指令搜索 ：包含所有可用指令的搜索功能，方便用户快速找到需要使用的指令。

5.1.2 编程软件在通信中的关键作用

STEP 7 Micro/WIN SMART支持创建Modbus TCP通信功能，关键在于软件中的通信指令集。在编写程序时，我们可以使用特定的通信指令来初始化通信链路、发送请求以及处理响应。例如，利用“MB_COMM_LOAD”指令可以加载Modbus通信模块，而“MB_CLIENT”和“MB_SERVER”指令则分别用于实现Modbus客户端和服务器的功能。

5.2 错误处理和通信超时机制的实现

在工业自动化通信系统中，错误处理和超时检测是保证通信可靠性的关键部分。

5.2.1 错误处理机制的重要性与实践

错误处理机制可以确保当通信链路出现问题时，系统能够及时发现并采取相应的恢复措施。在S7-200SMART中，我们可以通过编写程序逻辑来监控通信状态，并在检测到错误时执行特定的操作。

例如，可以使用以下指令来检测和处理错误：

MB_ERR_NUM ; // 检查错误号
IF MB_ERR_NUM = 0 THEN
// 无错误，继续执行
ELSE
// 处理错误情况
END_IF;

5.2.2 通信超时的判断与处理方法

通信超时指的是在预定的时间内没有接收到响应。在编写通信程序时，应该设置超时时间，并在超时发生时触发预设的处理程序。

例如，使用Modbus通信指令时，可以指定一个超时参数：

MB_CLIENT(…, Timeout:=T#5s); // 设置5秒的超时时间

如果在5秒内没有完成通信，相应的错误处理程序将被执行。

5.3 工业自动化中PLC与其他设备的通信实现

在工业自动化中，PLC不仅要与其他设备进行通信，还要保证数据的准确性和实时性。

5.3.1 工业自动化通信的需求分析

工业自动化通信需求通常包括高实时性、高可靠性和数据一致性。PLC作为控制中心，需要与传感器、执行器、HMI和其他控制器设备进行数据交换。

5.3.2 S7-200SMART在工业通信中的应用实例

假设我们需要实现一个温度控制系统，其中包括温度传感器、加热器和冷却器。S7-200SMART PLC将作为中心节点，通过Modbus TCP协议与温度传感器进行实时数据交换，根据预设的温度范围来控制加热器和冷却器的开关。

具体实现可以涉及以下步骤： 1. 使用S7-200SMART的Modbus TCP功能，配置PLC为Modbus服务器。 2. 将温度传感器连接至PLC，并进行数据映射。 3. 设定PLC程序，使其实时读取传感器数据，并根据数据触发对应的输出到加热器或冷却器。

这个案例展示了S7-200SMART在通信中的高级应用，它不仅需要编程软件的支持，还需要考虑错误处理和超时机制，以确保系统的稳定运行。通过这种方式，S7-200SMART可以有效地集成到复杂的工业自动化应用中。
