手把手教你诊断DELL PowerEdge服务器IERR故障

写在前面

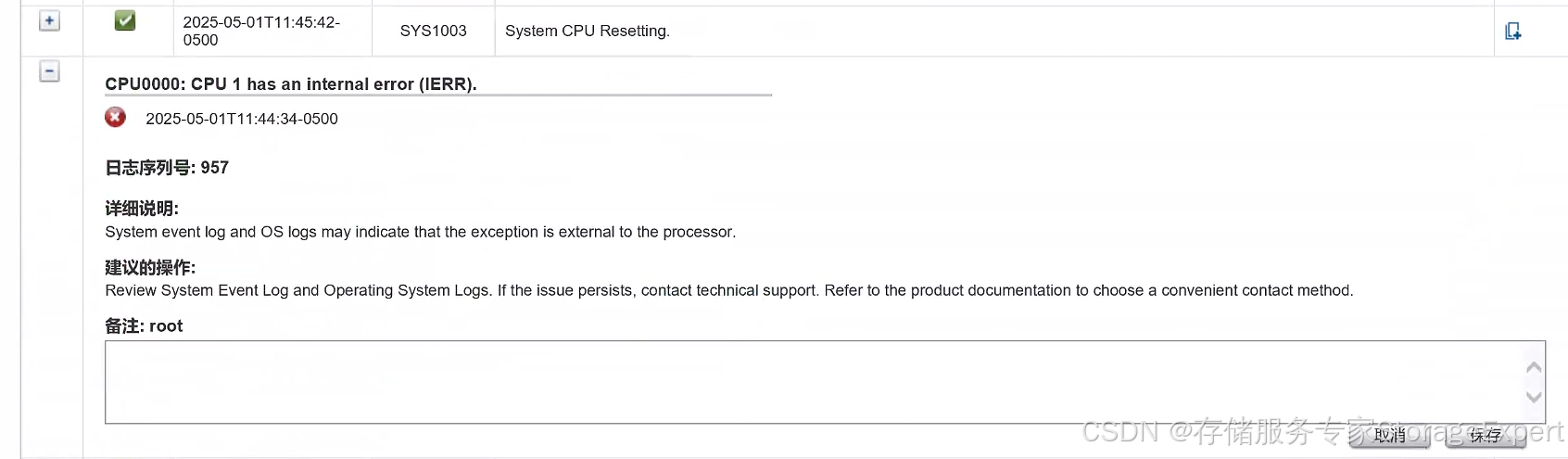

今天帮一个客户诊断dell SC8000 存储控制器无法启动问题，在升级到我们之前客户自己做了一些故障的排查，主要是登录SC8000的iDRAC去查看，发现一台设备的CPU报IERR的错误。如下图所示：

客户想当然就认为是CPU的故障。

以前也遇到好几次这样的case，不过都是PowerEdge服务器的，客户反馈说，CPU也更换了，但是还是不行。在对客户的SC8000（其实就是DELL的PowerEdge R720服务器）做了全面分析和诊断处理后，最后故障定位到了PCIE的HBA卡上。

下面的部分就是关于如何对IERR故障的排查思路和方法，如果还有问题，需要进一步的讨论，可以添加vx：StorageExpert进一步沟通处理。

概述

在Dell PowerEdge服务器（如R520、R630、R720、R720xd、R910等型号）运行过程中，可能会遇到“CPU 1 has an internal error (IERR)”或“CPU 2 has an internal error (IERR)”的错误信息。如下图所示：

这种CPU内部错误（IERR）通常不是CPU本身故障，而是CPU检测到系统中其他组件或软件的问题，例如固件不匹配、系统总线中断或内存读写错误。本文将详细介绍如何系统性地排查和解决PowerEdge服务器的IERR故障。

IERR故障的可能原因

IERR故障可能由以下原因引起：

• 系统总线中断。
• 内存读写错误。
• 其他硬件组件（如电源、扩展卡）故障。

• BIOS或iDRAC固件版本过旧或不匹配。

• 操作系统事件，例如致命内核错误、第三方程序冲突、运行时关键停止或资源过度分配。

• 电源供应不稳定。
• 系统过热或散热不良。

故障排查与解决方案

以下是处理PowerEdge服务器IERR故障的详细步骤，基于Dell官方推荐的最佳实践：

1. 检查系统事件日志

• 操作：登录iDRAC界面或使用Open Manage Server Administrator，查看系统事件日志。
• 目的：寻找与IERR同时发生的其他错误（如内存、电源或扩展卡相关错误）。
• 后续：如果发现其他错误，优先解决这些问题，具体方法取决于错误类型。

2. 更新固件

• 操作：
• 将BIOS和iDRAC固件更新到最新版本。
• 可通过iDRAC界面更新固件，或者从Dell官网下载固件包，使用其他方法（如USB启动盘）更新。
• 目的：确保固件兼容性和稳定性，解决可能的固件相关问题。

3. 清除系统事件日志

这个很重要，一定要做，否则启动还会触发警报。

• 操作：
  • 在iDRAC或Open Manage Server Administrator中，打开系统事件日志。
  • 滚动到底部，点击“清除日志”。
• 目的：旧的IERR日志可能在问题解决后仍触发警报，清除日志可避免误报。

4. 执行Flea Power Drain（断电操作）

这个也很重要，一定要做，我们经常说的放电重启就是这个。

• 操作：
  • 关闭服务器，拔掉电源线。
  • 按住电源按钮20秒以释放残余电荷。
  • 重新连接电源线并启动服务器。

5. 检查操作系统事件

• 操作：
  • 如果怀疑IERR由操作系统事件引起，检查操作系统事件日志。
  • 将操作系统日志与系统事件日志交叉比对，找出可能的问题（如内核错误、资源过载）。

这个其实比较容易判断，如果操作系统压根起不来，就和这个没有啥关系。我遇到的case中，基本上都是前面硬件的问题，但官方说有，那么咱也要留着这条。

6. 硬件检查与诊断

• 操作：
  • 检查服务器前面板的LED指示灯，确认是否有硬件错误（如橙色警告灯）。
  • 使用Dell SupportAssist或内置诊断工具运行硬件测试。
  • 尝试以最小化配置启动（仅保留一块内存、一个CPU等），排除其他硬件问题。
• 注意：不要试图更换CPU来解决问题，IERR很少由CPU本身引起。

经验之谈

• IERR错误通常与CPU无关，仅是CPU检测到系统问题的报告。

• 最可能导致这个IERR报错的硬件是DIMM内存
• 一定要做放电重启
• 各种PCIE卡也会导致这个报错。今天的SC8000的case就是PCIE卡的问题导致。
