三格电子—单通道串口服务器

型号：SG-TCP232-110

一、产品介绍

1.1
功能简介

SG-TCP232-110
是一款用来进行串口数据和网口数据转换的设备。解决普通

串口设备在
Internet
上的联网问题。

设备的串口部分提供一个
232
接口和一个
485
接口，两个接口内部连接，同

时只能使用一个口工作。

设备的网口部分提供一个带数据和连接指示灯的
RJ45
接口，支持

10/100Mbps
自适应以太网接口，支持
AUTO-MDIX
网线交叉直连自动切换。

串口的
232
接口和
485
接口支持波特率从
1200
到
115200bps
，可选奇偶校验，

可选停止位长度。

设备支持
TCP Sever
、
TCP Client
、
UDP Sever
、
UDP Client
、
Modbus TCP Sever
、

Modbus TCP Client
六种工作模式。支持
DHCP
功能，支持
DNS
功能，支持自定

义
MAC
，自定义心跳包时间和内容，可以跨越网关，可以访问外网。

设备支持通过软件和硬件恢复出厂设置，支持通过软件和网页进行配置。

1.2
工作模式

设备支持
TCP Sever
、
TCP Client
、
UDP Sever
、
UDP Client
、
Modbus TCP Sever
、

Modbus TCP Client
六种工作模式

TCP Sever
模式：
在
TCP Server
模式下设备首先与网关尝试通讯，然后监听

设置的本机端口，有
Client
连接请求时响应并创建连接，最多可同时存在
4
个

TCP Client
连接。设备收到
Client
的数据后转发到串口，串口收到数据后将同时

发送给所有与设备建立连接的设备。

TCP Client
模式：
设备上电后根据目标
IP
及目标端口号主动去连接到
TCP

服务器端，然后建立一个长连接，之后的数据进行透明传输。此模式下，
TCP

Server
的
IP
需要对设备可见，即通过设备所在的
IP
可以直接
PING
通服务器
IP
，

服务器端可以是互联网的固定
IP
，也可以是和设备同一个局域网的内网
IP
。

UDP Sever
模式：
UDP Server
是指在普通
UDP
的基础上不验证来源
IP
地

址，收到
UDP
数据包后将目标
IP
改为数据来源
IP
，类似
TCP Server
的功能。

在此模式下设备随时调整目标
IP
为数据来源的
IP
，适合于多
IP
对应设备的工

作模式。使用上，计算机端的程序和
UDP
模式完全一样，不需要更改。

UDP Client
模式：
设备上电后监听设置的端口，不主动建立连接，当有数据

从通过网口传过来时，转发到串口；当串口收到数据时，通过网络发送到设备设

置的
IP
和端口。

注：
UDP
模式下的最大数据长度，根据以太网特性，为
1472
字节（以太网

数据帧的长度为
46-1500
字节之间，最大长度
1500
字节，减去
IP
首部
20
字节，

UDP
首部
8
字节，也就是数据区最大长度
1472
字节），因此上位机向设备发送

数据时，单次最大长度应控制在
1472
字节或以下，如果大于这个长度，设备会

自动重启，建议分包发送。

Modbus TCP Sever
模式：
同
TCP Sever
功能，该模式下只支持一个
Client
连

接。设备把
Client
发来的
Modbus TCP
数据转为
Modbus RTU
并通过串口发出去；

把串口收到的
Modbus RTU
数据转为
ModbusTCP
格式通过网口发给连接成功的

Client
。

Modbus TCP Client
模式：
同
TCP Client
功能，设备把串口收到的
Modbus RTU

数据转为
ModbusTCP
格式通过网口发给服务器；把
Server
发来的
Modbus TCP

数据转为
Modbus RTU
发到串口。

二、基本参数与硬件连接

2.1
基本参数

2.2

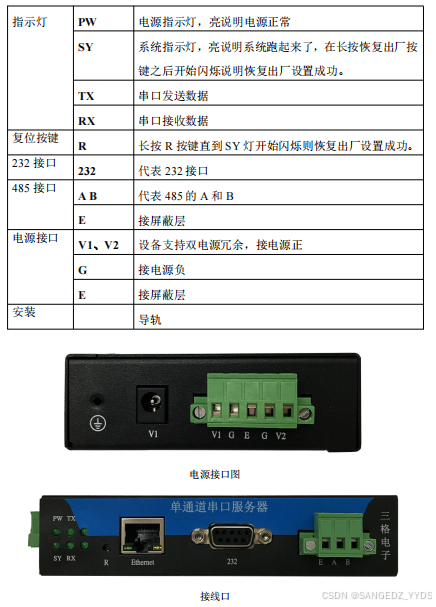

接口说明

三、设备参数设置

设备可以通过软件和网页进行设置。

设备默认
IP
：
192.168.1.37
，如果忘记设备
IP
可以通过恢复出厂按键进行恢

复出厂设置。
