嵌入式学习笔记 · FreeRTOS 第 1 课

今天开始学习 FreeRTOS：它是什么、有什么用、是谁发明的，以及它的核心概念（任务、调度器、通信机制），整理成文方便复习。

文章目录

• FreeRTOS 第一课：初识 FreeRTOS 学习笔记
• • 一、FreeRTOS 是什么
  • 二、FreeRTOS 的作用（举例子）
  • • 1. 先看裸机开发的痛点
    • 2. FreeRTOS 怎么解决
    • 3. 举例：智能小车
    • 4. 裸机 vs FreeRTOS 对比（示意）
  • 三、FreeRTOS 的发明者：Richard Barry
  • 四、FreeRTOS 的核心概念（初识版）
  • • 1. 任务（Task）和任务状态机
    • 2. 调度器（Scheduler）
    • 3. 任务间通信与同步机制
  • 五、小结速查表

一、FreeRTOS 是什么

FreeRTOS = Free Real-Time Operating System，一个开源免费的实时操作系统内核，专门为嵌入式单片机（MCU）设计。

• Free：开源免费，可以随意用于商业项目；
• RTOS：Real-Time Operating System，实时操作系统，能在规定时间内响应外部事件；
• 内核（Kernel）：只提供操作系统最核心的功能（任务调度、任务通信等），不包含文件系统、网络协议栈等"外挂"组件（需要可自行移植添加）。

记忆：FreeRTOS = 给单片机用的"迷你操作系统"，任务想跑几个跑几个，还能按优先级抢 CPU。

二、FreeRTOS 的作用（举例子）

1. 先看裸机开发的痛点

很多同学（包括我）最开始写的单片机程序都是"前后台系统"：

int main(void)
{
/* 初始化 */
while (1)
{
Read_Sensor(); // 1. 读传感器（可能要等几十 ms）
Process_Data(); // 2. 处理数据（计算量大）
Update_Display(); // 3. 刷新屏幕
Scan_Key(); // 4. 扫描按键
}
}

问题来了：这是一个死循环，只能一个函数一个函数地顺序执行。如果"读传感器"要等很久（比如等 I2C 应答、等 ADC 转换），后面"刷新屏幕""扫描按键"全部被卡住，实时性很差。

2. FreeRTOS 怎么解决

FreeRTOS 把程序拆成多个独立的任务（Task），每个任务各干各的，由调度器决定谁先运行：

void Task_Sensor(void *arg) { while (1) { Read_Sensor(); vTaskDelay(10); } }
void Task_Display(void *arg) { while (1) { Update_Display(); vTaskDelay(20); } }
void Task_Key(void *arg) { while (1) { Scan_Key(); vTaskDelay(5); } }

• 三个任务"看起来"在同时运行（宏观并行，微观上由调度器快速切换）；
• 传感器任务阻塞等待时，CPU 立刻让给显示任务、按键任务；
• 每个任务都可以有自己的优先级，紧急的任务可以抢占不紧急的任务。

3. 举例：智能小车

4. 裸机 vs FreeRTOS 对比（示意）

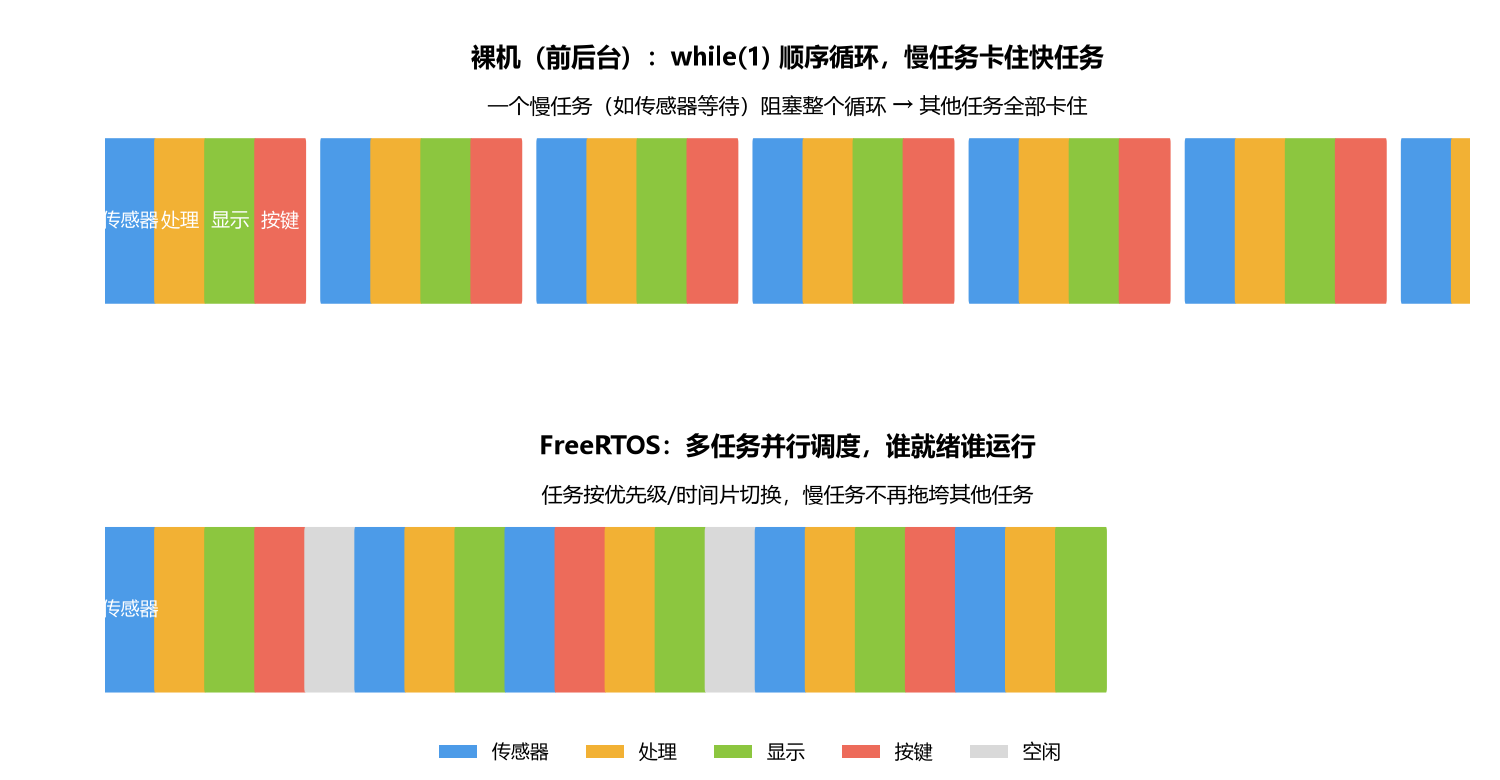

图解析：这是我绘制的调度对比示意图。

• 上半部分（裸机）：while(1) 大循环里"传感器 → 处理 → 显示 → 按键"依次执行；一旦某个慢任务（如传感器等待）耗时过长，整个循环被卡住，其他任务全部排队等待；
• 下半部分（FreeRTOS）：任务按优先级和时间片快速切换，"传感器/处理/显示/按键/空闲"交错运行；慢任务阻塞时 CPU 立即让给其他就绪任务，空闲时进入空闲任务省电。

一句话：裸机是一列火车排队过桥，RTOS 是立交桥，各走各的车道。

三、FreeRTOS 的发明者：Richard Barry

• Richard Barry（理查德·巴里）是 FreeRTOS 的创始人和主要开发者；
• 2003 年，他开发并开源了 FreeRTOS，最初用于自己的项目，后来免费向全世界发布；
• 因为开源免费 + 轻量可靠，FreeRTOS 迅速成为嵌入式领域使用最广的 RTOS 之一；
• 2017 年，亚马逊 AWS 收购 FreeRTOS，并将其与云服务结合，推出 Amazon FreeRTOS（现在叫 AWS IoT 相关的 FreeRTOS 版本）；
• 目前 FreeRTOS 内核在 GitHub 上持续维护更新，依然是 MIT 开源许可。

记忆：FreeRTOS = Richard Barry 2003 年送给大家的"免费实时操作系统礼物"，后来被亚马逊收养。

四、FreeRTOS 的核心概念（初识版）

1. 任务（Task）和任务状态机

FreeRTOS 中，每个"干活的小函数"就是一个任务。任务有四种状态：

图解析：这是我绘制的任务状态转换示意图。

• 运行 → 就绪：时间片用完或被更高优先级任务抢占，CPU 让出；
• 就绪 → 运行：调度器选中，获得 CPU；
• 运行/就绪 → 阻塞：等待事件（延时、队列、信号量）；
• 阻塞 → 就绪：等待的事件发生；
• 运行/就绪 → 挂起：调用 vTaskSuspend()；
• 挂起 → 就绪：调用 vTaskResume()；
• 同一优先级的就绪任务之间按时间片轮转（每个任务分到一小段 CPU 时间）。

2. 调度器（Scheduler）

调度器是 FreeRTOS 的"大脑"，负责决定"下一个该谁跑"：

• 抢占式调度（默认开启）：高优先级任务就绪时，立刻打断低优先级任务；
• 时间片轮转：同优先级任务轮流运行，每人分一个时间片（默认 1ms 量级）；
• 空闲任务（Idle Task）：所有任务都阻塞时，运行最低优先级的空闲任务（可在此休眠省电）。

3. 任务间通信与同步机制

多任务之间需要"传数据、打招呼、互相等"，FreeRTOS 提供了多种机制：

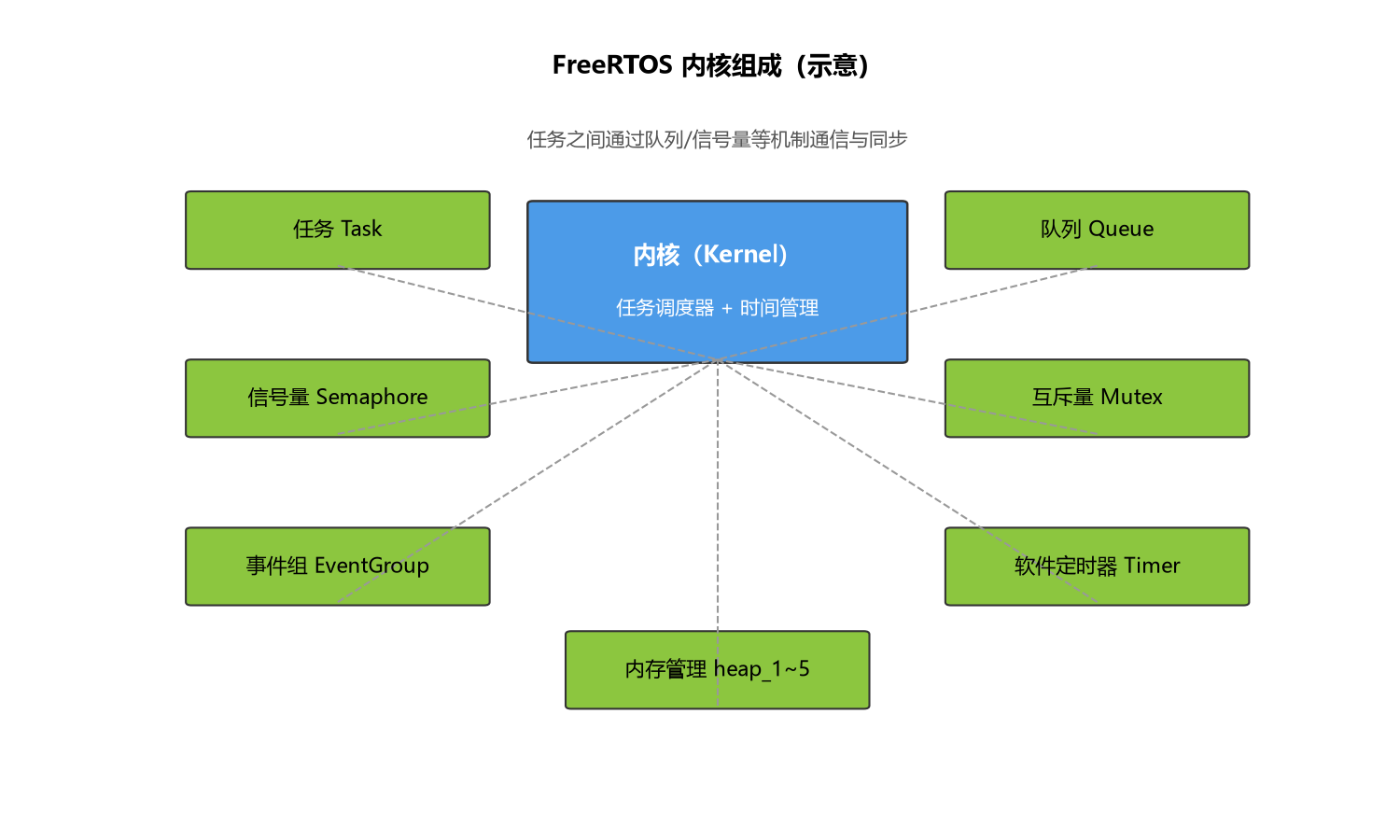

图解析：这是我绘制的内核组成示意图。中心蓝色的是内核（Kernel），负责任务调度器和时间管理；周围绿色的是内核提供的功能组件：任务、队列、信号量、互斥量、事件组、软件定时器、内存管理（heap_1~5）。任务之间通过队列、信号量等机制通信与同步，这正是 RTOS 与裸机最大的不同——任务不再是孤岛，可以安全地协作。

五、小结速查表

记忆口诀：

本文为 FreeRTOS 第一课学习笔记，配图为自绘示意图，如有错误欢迎评论区指正。
