网硕互联帮助中心适用标准：ISO 11898-2（高速 CAN 物理层） 适用对象：经典 CAN / CAN FD 的 CAN_H、CAN_L 差分总线
本文从传输线理论出发，讲清三件事：反射为什么产生、为什么波特率越高越致命、为什么必须接在最远两端，并给出可直接落地的端接自检方法。
一分钟结论
反射是物理必然，不是"毛病"。 信号沿双绞线以有限速度传播，每到一个阻抗突变点（末端开路、支线、节点过多）就会把一部分能量弹回来，形成反射波。
波特率越高，反射越致命。 位时间变短（1 Mbit/s 时只有 1 μs），反射波来不及在采样点前衰减掉，就会叠加在信号边沿上造成振铃、过冲、下冲，直接威胁位采样正确性。
120Ω 是"让末端看起来像无限长线"的唯一解。 双绞线特征阻抗 Z₀≈120Ω，按 Γ=(Z_L−Z₀)/(Z_L+Z₀)，只有端接电阻 Z_L=120Ω 时反射系数 Γ=0，能量被完全吸收。
必须接在"最远两端"。 两端各一个，才能同时吸收来自两个方向的波；接在中间、只接一个、或接成星型/长支线，都会在别处制造新的阻抗不连续点。
整条总线总端接电阻应为 60Ω（两个 120Ω 并联）。 这是万用表断电测总线的金标准判据：正常约 60Ω，测得 120Ω 说明只接了一端，测得 ∞ 说明两端都缺。
1 先看清楚：CAN 总线到底是个什么东西
很多人把 CAN 总线当成"一根导线把几个节点连起来"，这是最要命的认知偏差。从物理层看，CAN_H 与 CAN_L 构成一对差分传输线（Twisted Pair，双绞线），信号以电磁波的形式沿线传播，而不是瞬间从 A 点"跳"到 B 点。
既然是波的传播，它就服从传输线理论的三条基本事实：
-
传播需要时间。 电磁波在双绞线上的传播速度约为光速的 2/3，即 v ≈ 2×10⁸ m/s，换算成工程上更常用的单位约为 5 ns/m（每米约 5 纳秒）。
-
导线有"特征阻抗" Z₀。 它不是用万用表量出来的电阻，而是由导线几何尺寸、绝缘介质、绞距决定的动态阻抗。ISO 11898-2 规定 CAN 双绞线的标称特征阻抗为 120Ω（容差通常 95~140Ω）。
-
遇到阻抗不连续就反射。 波一直"顺畅前进"的前提是沿途阻抗恒为 Z₀；只要 Z₀ 在某点突然变了，一部分能量就被弹回来。

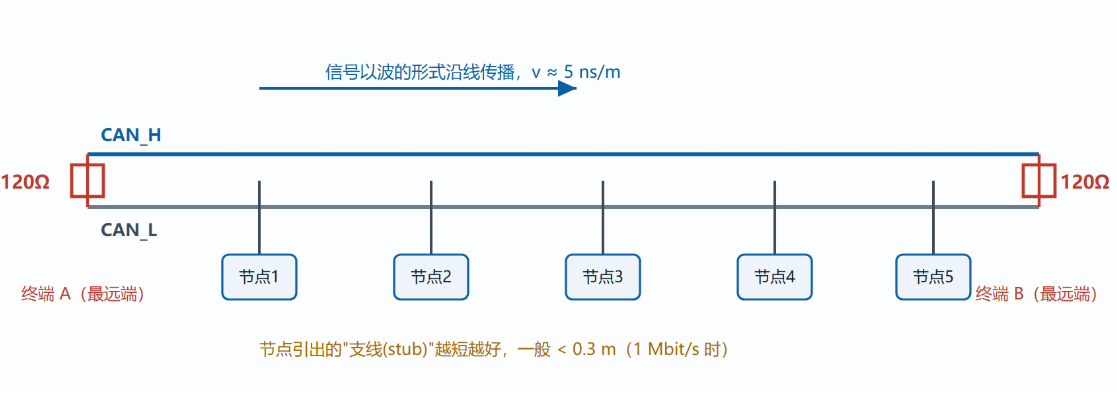

图 1 高速 CAN 总线基本拓扑：一条主干双绞线，两端各接一个 120Ω 端接电阻，节点通过尽量短的支线挂接到主干上。
关键认知：CAN 总线是总线型（Bus）拓扑，不是星型、不是环形。其"主干"必须是一条物理上连续的双绞线，两端封口——这两个封口的"塞子"，就是 120Ω 端接电阻。
2 反射是怎么产生的：从"水管的比喻"说起
2.1 直观理解
把信号想成一股在水管里流淌的水。水管粗细均匀时，水一路顺畅流走；可如果水管末端敞口（开路），水流冲到出口就会"哗"地反溅回来；如果末端被堵死（短路），冲击波同样会被顶回来。只有在水管末端接一个和管径完全匹配的"阻尼装置"，水才会被安静地吸收，一点都不反弹。
电线上的电信号完全同理。末端开路（最常见的错误：忘了接端接电阻）相当于水管出口敞着；末端短路相当于堵死。两种情况下能量都会反弹回来，这就是反射。
2.2 数学表达：反射系数 Γ
传输线理论给出了严格答案。当信号从特征阻抗为 Z₀ 的线缆传到负载阻抗为 Z_L 的端点时，反射系数 Γ 定义为反射电压与入射电压之比：
把三种典型端接情况代进去，结论一目了然：
| 末端开路（漏接电阻） | ∞ | +1 | 全部能量同相弹回，末端电压翻倍，最恶劣 |
| 末端短路（接线错误） | 0 | −1 | 全部能量反相弹回，信号被"倒扣" |
| 端接 60Ω（两端并联后等效） | 60Ω | −0.33 | 仍有约 1/3 能量反射，不达标 |
| 端接 120Ω（单端正确值） | 120Ω | 0 | 完全匹配，能量被全部吸收，零反射 |
一句话抓住本质：端接电阻不是"过滤器"，也不是"限流电阻"。它的作用是伪装成一段无限长的线——让传到末端的波"以为"前面还有无穷远的路要走，于是安安静静地被吸收掉，一点都不反弹。Γ = 0 是 120Ω 这个数字的全部意义。
3 为什么波特率越高，反射越致命
3.1 反射波需要"往返时间"，位时间却在缩短
反射波从产生到返回、再到衰减，需要时间。信号在总线上跑一个来回的时间（往返时延）是：
而一个数据位占用的时间（位时间）是波特率的倒数。把两者放在一起比较，规律就出来了：
| 125 kbit/s | 8 μs | ≈ 0.4 μs | 反射波在位的 5% 内就衰减完，几乎无影响 |
| 250 kbit/s | 4 μs | ≈ 0.4 μs | 占比约 10%，采样点前已稳定，通常可容忍 |
| 500 kbit/s | 2 μs | ≈ 0.4 μs | 占比升到 20%，边沿出现可见振铃，需要良好端接 |
| 1 Mbit/s | 1 μs | ≈ 0.4 μs | 占比 40%，反射直接干扰采样点，必须严格端接 |
3.2 反射叠加后的波形：振铃、过冲、下冲
反射波叠加在原始边沿上，形成三种典型畸变。它们会直接吃掉接收器的采样裕度——CAN 收发器在位的采样点（通常位于位的 75%~87.5% 处）读取差分电压，而振铃恰好把电平推离了应该在的位置。

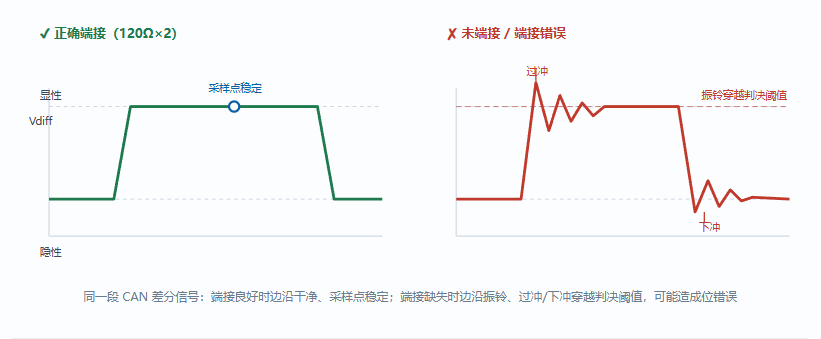

图 2 端接良好与端接缺失的波形对比（示意）。振铃幅度越大、衰减越慢，越容易在采样点被误判为相反的逻辑位。
高波特率下的连锁反应：反射 → 波形振铃 → 采样点电平错误 → 位错误（Bit Error） → 发送端检测到错误 → 错误帧重发 → 总线负载骤升 → 若反复出错，节点错误计数器累加，最终节点被总线关闭（Bus Off）。很多"偶发通信中断""半夜报总线故障"的现场问题，根子就在端接上。
4 为什么必须接在"最远两端"
这是一个常被忽略的要点。既然反射只在"阻抗不连续点"发生，那总线上的每个不连续点都要处理。把总线想象成一根两端开口的管子：
-
信号从左端出发，一路向右传播，到达最右端——这里敞开，会反射；所以要接一个 120Ω 把它"封住"。
-
同时，反射回波会向左反传，到达最左端——这里也敞开，会再次反射；所以左端也必须有 120Ω。
-
只有两端都封住，波才能在两端的"吞能口"上被彻底吸收，总线上不再有来回弹跳的能量。
4.1 为什么不能接在中间或只接一端
| 只在总线一端接 120Ω | 另一端仍开路 | 那一端持续反射，形成往复振荡，波形严重振铃 |
| 把两个电阻都集中接在同一个节点/同一端 | 另一端开路；且并联后等效 60Ω 与线缆不匹配 | 远端反射 + 近端失配，问题比只接一端更糟 |
| 每个节点都接一个 120Ω | N 个电阻并联，等效阻抗远低于 120Ω（如 5 节点→24Ω） | 总线被"重载"，差分电压幅值骤降，通信距离和抗扰度大幅下降 |
| 接成星型拓扑 / 长支线（stub > 0.3 m） | 分支点本身是阻抗不连续点，支线末端也是 | 分支处产生多重反射，星型拓扑在高速 CAN 中基本不可用 |
错误接法：两端各 120Ω 但中间又"顺手"加了电阻；只在一端接另一端裸着；星型/菊花链长支线布线；拿万用表量到 120Ω 就以为没问题。
正确接法：且仅在物理最远两端各接一个 120Ω；中间节点一律不接端接电阻；主干一条线拉到底，支线尽量短（1 Mbit/s 时 < 0.3 m）；断电测得总线总阻 ≈ 60Ω 才算合格。
关于"两个 120Ω 并联成 60Ω"的常见困惑：既然线缆是 120Ω，为什么接了两个 120Ω 反而对？因为这两个电阻是并联的——从总线任意一点向左右两端看去，看到的是"120Ω 端接电阻"与"另一侧线缆+末端 120Ω"的串并联组合，其稳态直流等效值正好是 120∥120 = 60Ω。这就是为什么用万用表在断电状态下量 CAN_H 与 CAN_L，正常值约 60Ω——这是现场最快、最有效的端接自检方法。
5 工程落地：怎么接、怎么查、怎么选
5.1 端接电阻的选型要点
-
阻值：120Ω，精度建议 ±1%（普通 ±5% 也可用，但多点级联时误差会累积）
-
功率：CAN 差分电压小，功率通常 1/4 W（0.25 W）已足够，除非有特殊瞬态要求
-
类型：金属膜或厚膜贴片电阻均可，关键是低寄生电感；高频/高波特率场合避免使用绕线电阻
-
位置：物理贴在总线连接器的最末端，引线尽可能短，减少引入新的寄生参数
-
可切换设计：调试口常做成"端接可选"（跳线帽或拨码），方便判断是节点内部端接还是外部端接，避免重复端接
5.2 端接方式的几种变体
| 单电阻端接 | CAN_H—120Ω—CAN_L | ✔ 推荐 | 最标准、最常用，直接跨接在差分对之间 |
| 分裂端接（Split） | 各 60Ω + 中间电容 | △ 有条件 | 可提供共模滤波、改善 EMC，但只在特定场合用，需按收发器手册设计 |
| 无源端接（仅 CAN_H 或 CAN_L 对地） | 单边对地 | ✘ 不推荐 | 破坏差分对称性，共模抑制能力下降 |
| 有源端接 | 三极管/MOS 动态接入 | △ 特殊场合 | 用于可插拔节点、需动态改变端接的场合，成本与复杂度高 |
5.3 现场自检三步法
第一步：断电测阻。 万用表打到电阻档，测 CAN_H 与 CAN_L 之间的电阻：

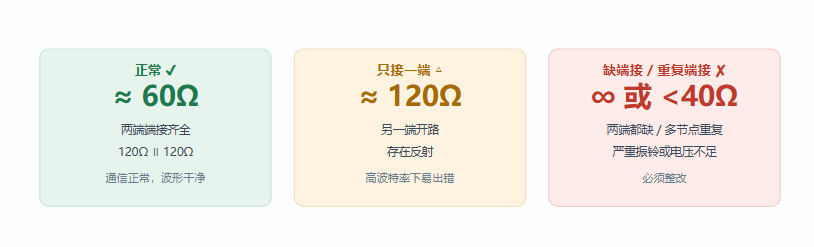

图 3 断电测 CAN_H—CAN_L 电阻的三种典型结果对照，是现场判端接最快捷的方法。
第二步：逐段排查。 把总线中间断开，分别量两侧，定位哪一段缺失端接。
第三步：带载复核。 用示波器（差分探头或 CAN_H/CAN_L 双通道相减）观察显性位边沿，看是否有过冲/振铃；有条件的用 CAN 分析仪（如 CANoe/CANalyzer）查看错误帧与总线负载，振铃严重时错误计数会明显上升。
6 与波特率的定量关系（进阶）
反射是否"来得及"造成危害，取决于往返时延与位时间的比值。工程上用一条经验判据：当总线的往返传播时延小于位时间的约 1/4 时，反射在采样点前基本衰减完毕，可视为安全。由此可推出波特率与最大总线长度的约束关系（这也是 ISO 11898 给出推荐长度表的由来）：
| 1 Mbit/s | 40 m | 高速短距，端接要求最严格 |
| 500 kbit/s | 100 m | 乘用车动力/底盘网络常用 |
| 250 kbit/s | 250 m | 车身网络常用 |
| 125 kbit/s | 500 m | 低速车身/辅助网络 |
| 50 kbit/s | 1000 m | 长距离低速应用 |
注意：这张表是"在端接正确的前提下"的推荐值。端接一旦缺失或错误，实际可用长度会大幅缩水——因为反射导致的错误与距离、波特率都相关，且没有"安全区"可言。
CAN FD 的额外注意：CAN FD 的数据段波特率可高达 2~8 Mbit/s，位时间更短（如 5 Mbit/s 时仅 0.2 μs），对端接、支线长度、线缆一致性的要求比经典 CAN 严格得多。同一总线在仲裁段和数据段采用不同波特率（BRS 位切换），因此更不能"用老经验对付"——端接必须严格 120Ω 两端、支线必须极短、线缆必须整条连续。
7 结论与检查清单
核心结论回顾：
CAN 总线是传输线，信号以波的形式传播；波遇阻抗不连续点必然反射。
双绞线特征阻抗 Z₀≈120Ω；端接电阻取 Z_L = 120Ω 时反射系数 Γ=0，能量被完全吸收。
端接必须且只须放在物理最远两端，各一个，中间节点不接。
波特率越高、位时间越短，反射波越来不及衰减，危害越大——所以高速 CAN 对端接的要求是"必须"级别。
现场自检黄金判据：断电测 CAN_H—CAN_L ≈ 60Ω。
落地检查清单：
| □ | 端接数量 | 整条总线恰好 2 个 120Ω 电阻 |
| □ | 端接位置 | 位于物理最远两端，不在中间、不在同一节点 |
| □ | 阻值验证 | 断电测 CAN_H—CAN_L ≈ 60Ω |
| □ | 电阻精度 | ±1%（严格场合），至少 ±5% |
| □ | 支线长度 | 1 Mbit/s 时 < 0.3 m；CAN FD 更短 |
| □ | 拓扑形式 | 一条主干到底，不用星型 |
| □ | 线缆一致性 | 全程同一规格双绞线，避免中途换线 |
| □ | 波形复核 | 示波器看显性位边沿，无显著过冲/振铃 |
标准依据：ISO 11898-2《Road vehicles — Controller area network (CAN) — Part 2: High-speed medium access unit》。本文为面向工程实践的说明，涉及具体产品设计时请以所用收发器数据手册与最新版标准为准。
适用范围：经典 CAN 与 CAN FD 的高速差分总线（CAN_H / CAN_L）。低速容错 CAN（ISO 11898-3）端接方式不同，不在本文范围内。
