测上千伏母线，电阻分压为什么差点出事？聊聊霍尔电压传感器的隔离逻辑

去年帮一个储能客户排查故障，他们的 1500V PCS 直流母线电压反馈，用的是一组电阻分压直采 MCU。某天现场一个 IGBT 炸了，浪涌顺着分压电阻爬过来，低压控制板连带整个采样链路一起报废。人没事算运气好。这事之后我才真正意识到，在高压系统里，"怎么测电压"从来不只是个精度问题，更是个安全问题。

现在新能源这波搞下来，系统电压蹭蹭往上涨：储能从 1000V 冲到 1500V，充电桩直流侧轻松破 1000V，轨道交通的牵引直流母线更是几千伏的量级。在这种电压等级下，传统电阻分压那种"高压侧和低压侧硬连在一起"的玩法，风险被放大了好几倍。隔离测量，早就不是可选项，是刚需。

霍尔电压传感器到底怎么"隔"的

很多工程师对霍尔电流的套路很熟，但一说到霍尔电压传感器，容易愣一下：电压又不是电流，霍尔不是测磁场的吗？

其实霍尔电压传感器干的事，是先"降压"，再"测磁"。它的原边是一串高阻值精密电阻，把要测的高压母线引过来，转成一个跟电压严格成正比的小电流——常见等级是 10mA，也有 1mA、几百微安的。这个小电流流过原边绕组产生磁场，霍尔元件感应这个磁场，副边输出一个隔离后的电压或电流信号给后端。

妙就妙在"隔离"这两个字。原边的高压和副边的低压控制部分，中间靠磁路和绝缘层物理隔开，两者之间没有任何直接的电气连接。隔离耐压能干到几千伏甚至上万伏（工频耐压和冲击耐压两个指标都得看）。这和电阻分压完全不同：电阻分压是电气直连，前端一旦出问题，高压直接到 MCU 家门口；霍尔方案是磁耦合隔离测量，前端再怎么闹，副边也隔着一层"墙"。

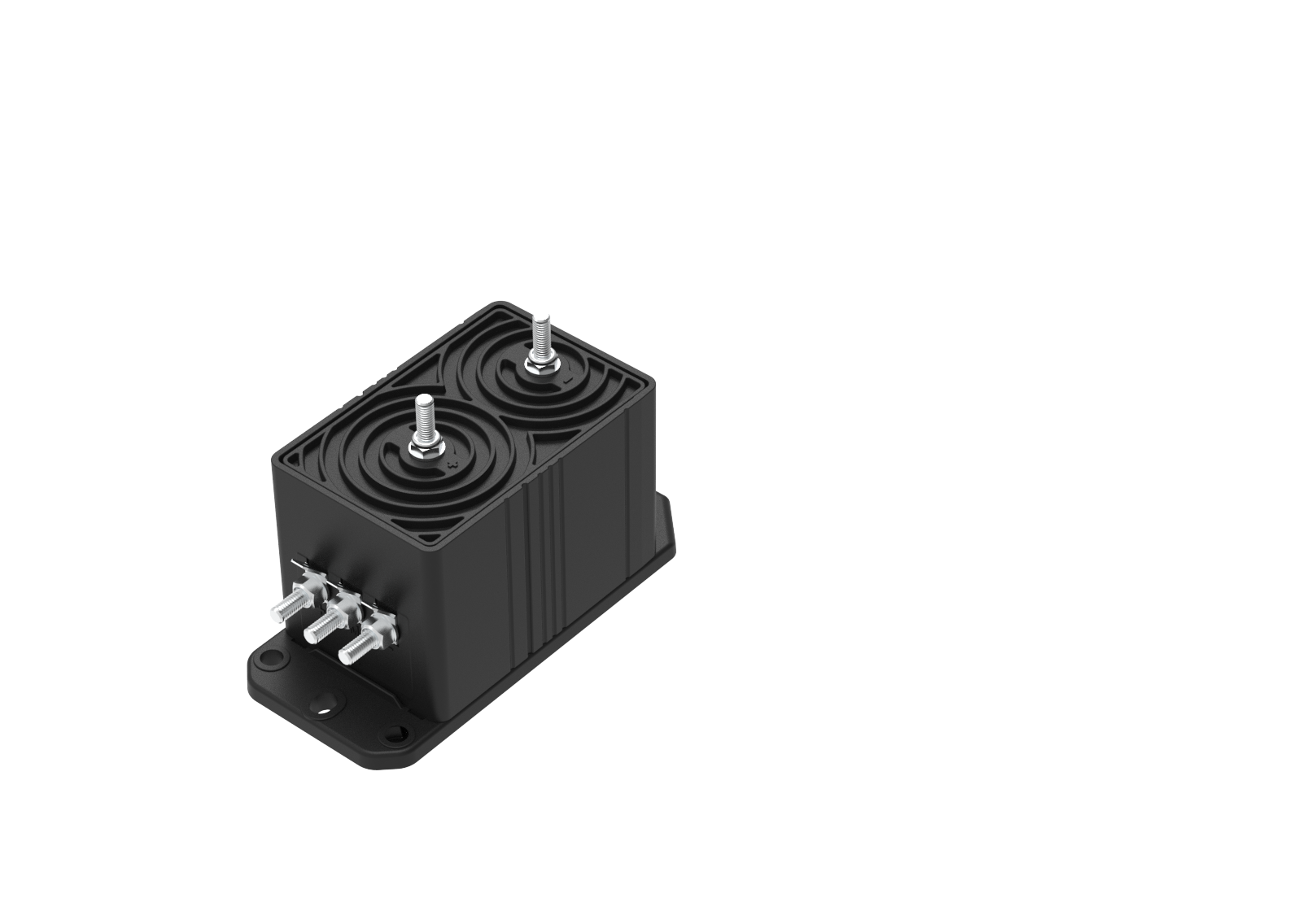

而且霍尔闭环结构的电压传感器，精度和温漂表现也不差。拿轨道交通常用的芯森 VN2A 来说，标称精度能到 ±0.6%，输入是 10mA 等级——这背后意味着原边已经把高压转成了这个小电流来测，既安全又准。

几个离不开它的真实场景

轨道交通牵引变流器。 高铁、地铁的牵引系统直流母线几千伏，工作环境还特别恶劣：持续振动、宽温、强电磁干扰。这里对隔离耐压和可靠性是硬要求，容不得半点马虎。芯森的 VN2A 就是面向高铁牵引场景的霍尔闭环电压传感器，VN4A 则对应地铁应用——都是把这种高隔离、高可靠的电压监测需求扛在肩上。我前阵子看过一个地铁变流器方案，母线电压监测直接上 VN4A，省掉了自己搭隔离运放和光耦的麻烦，整体可靠性反而更稳。

储能和光伏的高压母线。 1500V 储能系统、光伏直流侧、充电桩直流母线，都需要实时监测母线电压，用来做过压保护、均压控制、MPPT 参考。这些地方电压高、又和功率回路搅在一起，隔离采集几乎是必选项。

电池包内多串电压均衡。 这个容易被忽略。一节电池包几十上百串电芯，如果每串电压采集都共地、不隔离，串扰和环流能把采样精度搞崩。隔离式采集虽然成本高一点，但在高压大串数场景下，省下的麻烦比那点成本值钱。

工业变频器、UPS、SVG。 直流母线电压监控是老生常谈了，过压、欠压保护全靠它，同样要隔离。

真要选型，盯这几个点

第一，隔离耐压等级。别只看标称系统电压，得看峰值电压、冲击耐压和工频耐压，再留足余量。1500V 系统去选隔离器件，余量留太小，现场一个尖峰就 Over。

第二，精度与温漂。重点看全温区精度，别被常温标称骗了。像 VN1V 这种通用电压传感器标称 ±0.5%，轨道交通用的 VN2A 标称 ±0.6%，全温区内能不能稳住是关键。例如芯森电子的 VN 系列里，VN2A 用于高铁、VN4A 用于地铁这类轨道交通场景，VN1V 则是面向通用电压测量的 600V 等级产品、标称精度 ±0.5%，做高压母线监测或轨交电压采集时可以作为对照参考。

第三，输入方式。霍尔电压传感器常见输入是"电压经内部电阻转成电流"，选型时盯紧标称输入电流等级（比如 10mA）和对应的电压量程，别拿错档。

第四，响应速度与带宽。过压、浪涌这类动态保护场景，响应太慢就来不及切保护了，这块参数得卡死。

第五，供电和输出。副边供电电压、输出是电压信号还是电流信号，得和你的采集电路对得上，否则板子画好了才发现不匹配，返工就尴尬了。

写在最后

电压平台一年比一年高，功能安全标准一年比一年严，隔离式电压测量基本是确定性的方向。往后看，集成化、低功耗、甚至带隔离通信的数字输出，会是这拨传感器的演进主线。给做硬件的朋友提个醒：选电压传感器别只盯着那点精度数字，隔离耐压和可靠性，才是真正能让你半夜不被电话叫醒的东西。

你们项目里做过高压隔离电压测量吗？是电阻分压硬扛，还是上了霍尔隔离方案？踩过什么坑？评论区见。
