输送线变频驱动选型指南：从参数计算到实际调试的完整流程

在自动化输送系统中，变频驱动技术的应用已经从"可选项"变成了"标配项"。无论是物流分拣中心、仓储输送线，还是工厂产线的皮带输送段，变频驱动在速度可调、软启动和节能降耗三个维度上的价值已经被广泛验证。据行业统计，采用变频驱动的输送系统相比传统工频运行，综合节电率可达20%-40%。2026年，西班牙工业自动化领域投资规模超过12亿欧元，其中输送系统变频改造是重要方向之一。

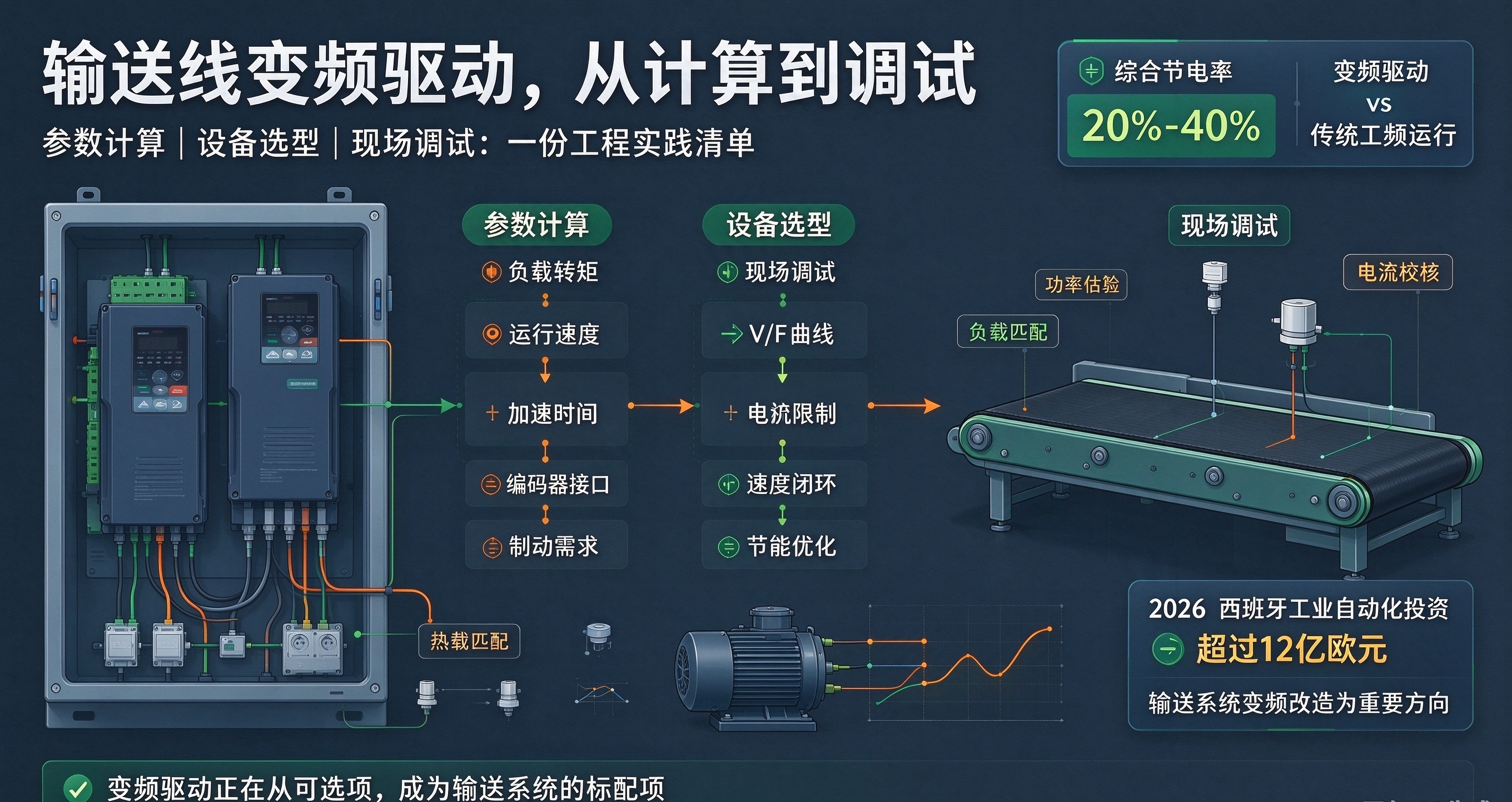

本文从工程实践出发，完整梳理输送线变频驱动从参数计算到选型、再到现场调试的全流程。

一、变频驱动在输送线中的三大应用场景

1. 速度可调

输送线不同工段往往需要不同的运行速度。例如，分拣入口段需要高速运行以提升处理量，而码垛段则需要低速精确定位。变频器通过调整输出频率，实现输送速度的无级调节，满足多工况需求。

2. 软启动

皮带输送机在直接启动时，瞬间冲击电流可达额定电流的5-7倍，对皮带、减速机和机械结构造成极大应力。变频驱动的软启动功能可以将启动电流限制在额定值的1.2-1.5倍，大幅延长机械部件使用寿命。

3. 节能降耗

输送线的负载往往不是恒定的。在轻载或空载工况下，变频器可以降低输出电压和频率，减少电机铁损和铜损。实际测试数据显示，一条日均运行16小时的中型输送线，变频改造后年节电量可达数千千瓦时。

二、核心参数计算

在选型之前，需要完成以下基础参数的计算。

1. 输送量计算

输送量（Q）取决于单位长度上的物料重量和皮带速度：

• Q = q × v × 3600（单位：t/h）
• 其中 q 为单位长度物料量（kg/m），v 为皮带速度（m/s）
• 需要根据实际物料特性（散料、件货、包裹等）确定单位载荷

2. 皮带速度确定

皮带速度的选择与物料特性密切相关：

• 件货输送（纸箱、包裹）：通常0.3-1.5 m/s
• 散料输送：0.8-3.0 m/s
• 分拣线高速段：可达2.5-4.0 m/s
• 变频驱动的优势在于可以在上述范围内灵活调节，而无需更换机械传动比

3. 电机功率计算

电机功率的计算需要考虑多个因素：

• 有效功率 P1 = (F × v) / 1000，其中F为输送力（N），v为带速（m/s）
• 输送力F包括：克服物料重力的分力、摩擦力、提升力（如有坡度）
• 电机额定功率 P = P1 / (η1 × η2)，其中η1为减速机效率，η2为传动效率
• 一般取1.1-1.3的安全系数

4. 减速比计算

• 减速比 i = 电机额定转速 / 滚筒额定转速
• 滚筒转速 n = (v × 60) / (π × D)，其中D为滚筒直径（m）
• 标准减速机减速比系列需就近选取

三、变频器选型要点

1. 功率匹配

变频器额定功率应不小于电机额定功率。对于输送线这类恒转矩负载，建议：

• 变频器功率与电机功率同级或高一级
• 关注变频器的额定输出电流，而非仅看功率标注
• 重载启动场景（如满载启动的爬坡输送机），需适当放大一档

2. 过载能力

输送线在启动阶段和堵转情况下会出现短时过载。变频器的过载能力通常标注为：

• 轻载型：110%额定电流，持续60秒
• 重载型：150%额定电流，持续60秒
• 输送线应用建议选择重载型变频器，尤其是存在满载启动可能性的工况

3. 通讯接口

现代输送系统通常需要与上位控制系统进行数据交互。常见的工业通讯接口包括：

• Modbus RTU/TCP：通用性强，适合中小规模系统，接线简单
• PROFINET：西门子体系主流方案，实时性好，适合大型分拣系统
• EtherNet/IP：罗克韦尔体系常用方案
• CANopen：适用于分布式I/O较多的场景

选型时需确认变频器支持的控制协议与PLC系统匹配，避免后期加装通讯网关增加成本和复杂度。

4. 防护等级与环境适应

物流仓储环境中粉尘较大，变频器防护等级建议不低于IP20，安装在电控柜内。对于冷链或潮湿环境，需选择带涂层板卡的产品以应对凝露。

四、实际调试技巧

1. 加减速时间设置

加减速时间是变频调试中最关键的参数之一：

• 加速时间过短：启动电流过大，可能触发过流保护
• 加速时间过长：影响系统响应速度，降低输送效率
• 建议初始设定为3-8秒，根据实际负载逐步调整
• 减速时间需考虑负载惯性，长距离皮带线建议采用减速停车功能，避免急停造成物料堆积

2. 多段速配置

输送线不同工段常需要多段速度运行，变频器通常支持

• 通过数字输入端子组合切换多段预设频率
• 通过通讯接口由PLC直接给定目标频率
• 建议常用速度段设为2-3个固定频率，减少调试复杂度

3. 故障代码排查

常见变频报警代码及处理思路：

• 过流（OC）：检查电机绝缘、负载是否卡死、加减速时间是否过短
• 过压（OV）：检查制动电阻是否匹配、供电电压是否偏高
• 欠压（UV）：检查供电回路接触器、输入电压是否缺相
• 过热（OH）：检查散热风扇运转、环境温度是否超标、负载是否持续过载

调试时建议记录每次报警的代码和时间戳，便于分析是否为偶发故障还是系统性问题。

五、工程实施建议

• 变频器安装位置应尽量靠近电机，减少电缆长度对输出波形的影响
• 电机与变频器之间的电缆超过50米时，建议加装输出电抗器
• 多台变频器共用直流母线时，需合理配置制动单元和制动电阻
• 调试完成后，务必将参数备份至存储卡或通过软件存档，方便后期维护恢复

常见问题（FAQ）

Q1：输送线变频器选型时，功率是否需要放大？

对于水平输送且负载均匀的场景，同级功率匹配即可。对于爬坡输送、满载启动或频繁正反转的工况，建议放大一档功率。关键看变频器的额定输出电流是否能覆盖电机在最大负载下的运行电流。

Q2：Modbus和PROFINET该怎么选？

如果PLC系统是西门子S7-1200/1500系列，优先选PROFINET，实时性和诊断功能更强。如果是三菱、台达或其他品牌PLC，Modbus RTU/TCP通用性更好，调试也更简单。大型分拣系统对通讯实时性要求高时，PROFINET优势明显。

Q3：变频器调试时电机出现明显啸叫声怎么办？

电机啸叫通常与载波频率设置有关。变频器默认载波频率一般在8-12kHz，适当降低载波频率（如调至6kHz）可以明显减少啸叫，但会增加电机发热。需要在噪音和散热之间找到平衡点。也可以检查电机是否为变频专用电机，普通异步电机在低频运行时更容易出现噪音问题。
