Flink 提交任务源码深度剖析：从CliFrontend到JobMaster的完整提交链路

每天都在用 flink run 提交作业，但你有没有想过，一条简单的提交命令背后，Flink 到底做了多少事情？从命令行参数解析，到用户 main 方法执行，再到 StreamGraph、JobGraph 的构建，最后通过 REST API 提交到集群，Dispatcher 启动 JobManager，JobMaster 调度 Task 到 TaskManager 执行——这是一条跨越客户端和服务端的完整链路。这篇从源码层面把 Flink 任务提交的每一步讲透，包括 CliFrontend、PackagedProgram、StreamGraphGenerator、JobGraphGenerator、ClusterDescriptor、RestClusterClient、Dispatcher、JobManagerRunner、JobMaster 等核心类的源码实现，并对比三种部署模式的差异。

一、Flink 任务提交流程整体架构

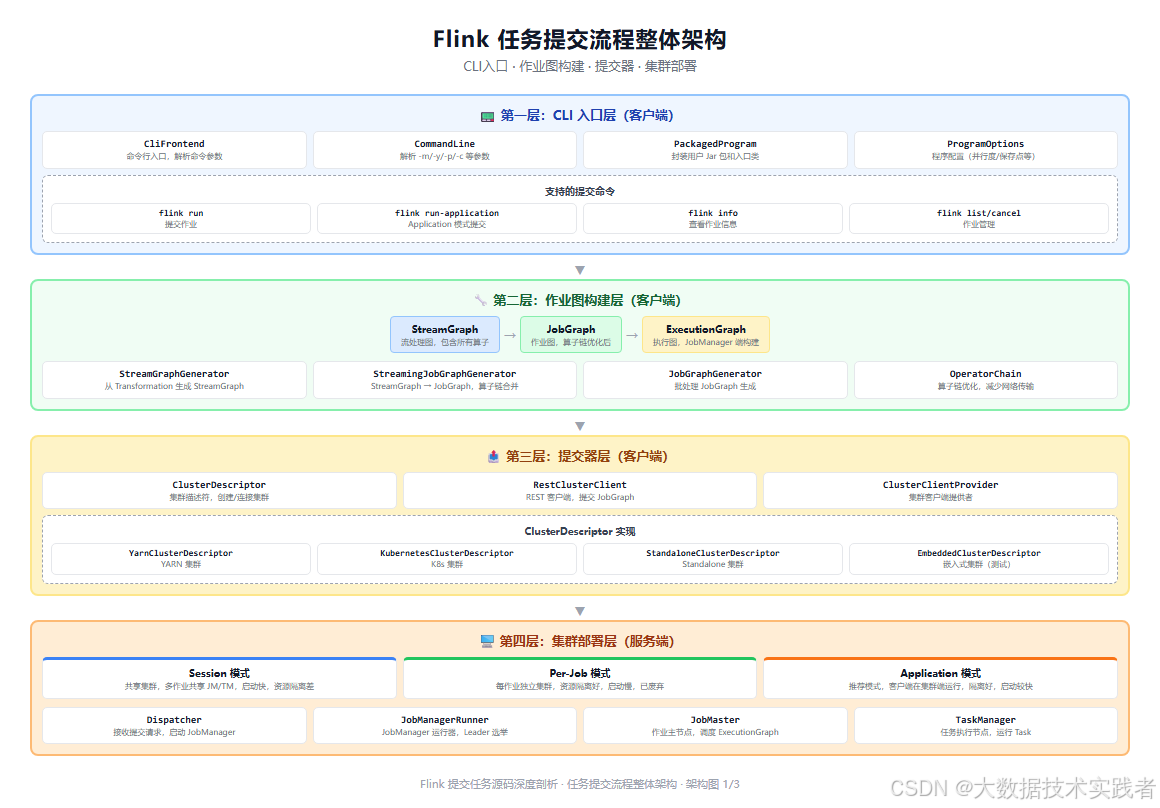

下面这张图是 Flink 任务提交流程整体架构，分为四层：CLI 入口层、作业图构建层、提交器层、集群部署层。

1.1 四层架构概览

Flink 任务提交可以分为四层，每层职责清晰：

第一层：CLI 入口层（客户端）

• CliFrontend：命令行入口，解析 flink run 等命令
• CommandLine：解析 -m/-y/-p/-c/-s 等参数
• PackagedProgram：封装用户 Jar 包和入口类
• ProgramOptions：程序配置（并行度/保存点等）

第二层：作业图构建层（客户端）

• StreamGraph：流处理图，包含所有算子和边
• JobGraph：作业图，算子链优化后
• ExecutionGraph：执行图，JobManager 端构建
• StreamGraphGenerator / JobGraphGenerator：图生成器

第三层：提交器层（客户端）

• ClusterDescriptor：集群描述符，创建/连接集群
• RestClusterClient：REST 客户端，提交 JobGraph
• ClusterClientProvider：集群客户端提供者
• YarnClusterDescriptor / KubernetesClusterDescriptor 等实现

第四层：集群部署层（服务端）

• Dispatcher：接收提交请求，启动 JobManager
• JobManagerRunner：JobManager 运行器，Leader 选举
• JobMaster：作业主节点，调度 ExecutionGraph
• TaskManager：任务执行节点，运行 Task

1.2 三种图的关系

Flink 任务提交涉及三种图，层层递进：

StreamGraph（客户端，逻辑图） → JobGraph（客户端，优化后） → ExecutionGraph（服务端，物理执行图）

StreamGraph：从用户代码的 Transformation 列表生成，包含所有算子、数据流边、分区策略，是逻辑执行计划。

JobGraph：StreamGraph 经过算子链合并（OperatorChain）优化后生成，多个可链接的算子合并为一个 JobVertex，减少网络传输和线程切换开销。JobGraph 是提交到集群的最终图。

ExecutionGraph：JobManager 端根据 JobGraph 构建，按并行度展开为 ExecutionVertex，每个 ExecutionVertex 对应一个具体的 Task，是物理执行计划。

二、CLI 入口源码剖析

2.1 CliFrontend 入口

CliFrontend 是 flink 命令行的入口类，main 方法是整个提交流程的起点：

public class CliFrontend {
private final CustomCommandLine activeCustomCommandLine;

public static void main(String[] args) {
// 1. 加载配置
Configuration configuration = GlobalConfiguration.loadConfiguration();

// 2. 创建 CliFrontend
CliFrontend cli = new CliFrontend(configuration);

// 3. 解析命令并执行
int retCode = cli.parseAndRun(args);
System.exit(retCode);
}

public int parseAndRun(String[] args) {
// 解析第一个参数作为命令（run/run-application/info/list/cancel…）
String command = args[0];
switch (command) {
case "run":
return run(args);
case "run-application":
return runApplication(args);
case "info":
return info(args);
case "list":
return list(args);
case "cancel":
return cancel(args);
default:
throw new IllegalArgumentException("Unknown command " + command);
}
}
}

关键逻辑：

• main 方法加载配置，创建 CliFrontend，调用 parseAndRun
• parseAndRun 根据第一个参数分发到不同命令处理方法
• 支持的命令：run、run-application、info、list、cancel、savepoint 等

2.2 run 方法源码

run 方法是提交作业的核心，完整流程：

protected int run(String[] args) throws Exception {
// 1. 解析命令行参数
final CommandLine commandLine = parser.parse(options, args);

// 2. 创建 ProgramOptions（程序配置）
final ProgramOptions programOptions = ProgramOptions.create(commandLine);

// 3. 创建 PackagedProgram（封装用户 Jar）
final PackagedProgram program = PackagedProgram.newBuilder()
.setJarFile(new File(programOptions.getJarFilePath()))
.setEntryPointClassName(programOptions.getEntryPointClassName())
.setArguments(programOptions.getProgramArgs())
.setSavepointRestoreSettings(programOptions.getSavepointRestoreSettings())
.build();

// 4. 获取活跃的 CustomCommandLine（YARN/K8s/Standalone）
final CustomCommandLine activeCommandLine =
findActiveCommandLine(commandLine);

// 5. 创建 ClusterDescriptor
final ClusterDescriptor<ClusterID> clusterDescriptor =
activeCommandLine.createClusterDescriptor(configuration);

// 6. 获取 ClusterClientProvider
final ClusterClientProvider<ClusterID> clusterClientProvider =
clusterDescriptor.retrieve(clusterId);

// 7. 获取 ClusterClient
final ClusterClient<ClusterID> clusterClient =
clusterClientProvider.getClusterClient();

// 8. 执行用户程序并提交
return executeProgram(program, clusterClient);
}

关键步骤：

2.3 PackagedProgram

PackagedProgram 封装用户 Jar 包，负责类加载和 main 方法调用：

public class PackagedProgram {
private final File jarFile;
private final String entryPointClassName;
private final String[] args;
private final SavepointRestoreSettings savepointSettings;
private final URLClassLoader userCodeClassLoader;

public static class Builder {
private File jarFile;
private String entryPointClassName;
private String[] args = new String[0];

public Builder setJarFile(File jarFile) {
this.jarFile = jarFile;
return this;
}

public Builder setEntryPointClassName(String className) {
this.entryPointClassName = className;
return this;
}

public PackagedProgram build() {
// 1. 从 Jar 包 MANIFEST.MF 读取入口类（如果未指定）
if (entryPointClassName == null) {
entryPointClassName = getEntryPointClassNameFromJar(jarFile);
}
// 2. 创建用户代码类加载器（ChildFirstClassLoader）
userCodeClassLoader = createUserCodeClassLoader(jarFile);
return new PackagedProgram(this);
}
}

// 调用用户 main 方法
public void invokeInteractiveModeForExecution() {
Class<?> mainClass = Class.forName(entryPointClassName, true, userCodeClassLoader);
Method mainMethod = mainClass.getMethod("main", String[].class);
mainMethod.invoke(null, (Object) args);
}
}

关键设计：

• Builder 模式构建，支持设置 Jar 路径、入口类、参数、保存点
• 入口类未指定时从 Jar 包 MANIFEST.MF 的 Main-Class 读取
• 创建 ChildFirstClassLoader，用户代码类优先加载，避免与 Flink 框架类冲突
• invokeInteractiveModeForExecution 通过反射调用用户 main 方法

三、作业图构建源码

3.1 StreamGraph 生成

用户 main 方法执行时，会创建 StreamExecutionEnvironment，添加各种 Transformation，最后调用 execute() 触发 StreamGraph 生成：

public class StreamExecutionEnvironment {
private final List<Transformation<?>> transformations = new ArrayList<>();

// 添加 Source
public <OUT> DataStreamSource<OUT> addSource(SourceFunction<OUT> function) {
SourceTransformation<OUT> transformation =
new SourceTransformation<>(function, parallelism);
transformations.add(transformation);
return new DataStreamSource<>(this, transformation);
}

// 执行作业
public JobExecutionResult execute(String jobName) throws Exception {
// 1. 生成 StreamGraph
StreamGraph streamGraph = getStreamGraph();
streamGraph.setJobName(jobName);

// 2. 生成 JobGraph
JobGraph jobGraph = StreamingJobGraphGenerator.createJobGraph(streamGraph);

// 3. 提交 JobGraph
return executeRemotely(jobGraph);
}

// 生成 StreamGraph
public StreamGraph getStreamGraph() {
StreamGraphGenerator generator =
new StreamGraphGenerator(transformations, config, checkpointCfg);
return generator.generate();
}
}

关键逻辑：

• 用户代码调用 env.addSource() / map() / keyBy() 等方法时，创建对应的 Transformation 并添加到列表
• execute() 触发 StreamGraph 生成
• StreamGraphGenerator 遍历 Transformation 列表，生成 StreamNode 和 StreamEdge
• StreamingJobGraphGenerator 将 StreamGraph 转为 JobGraph

3.2 StreamGraphGenerator

StreamGraphGenerator 从 Transformation 列表生成 StreamGraph：

public class StreamGraphGenerator {
private final StreamGraph streamGraph;
private final Map<Integer, Transformation<?>> transformations;

public StreamGraph generate() {
// 1. 遍历所有 Transformation
for (Transformation<?> transformation : transformations) {
transform(transformation);
}
return streamGraph;
}

private Collection<Integer> transform(Transformation<?> transform) {
if (transform instanceof SourceTransformation) {
return transformSource((SourceTransformation) transform);
} else if (transform instanceof OneInputTransformation) {
return transformOneInputTransform((OneInputTransformation) transform);
} else if (transform instanceof TwoInputTransformation) {
return transformTwoInputTransform((TwoInputTransformation) transform);
} else if (transform instanceof PartitionTransformation) {
return transformPartition((PartitionTransformation) transform);
} else if (transform instanceof UnionTransformation) {
return transformUnion((UnionTransformation) transform);
}
// … 其他类型
}

private Collection<Integer> transformOneInputTransform(OneInputTransformation transform) {
// 1. 递归转换上游 Transformation
Collection<Integer> inputIds = transform(transform.getInput());

// 2. 创建 StreamNode
streamGraph.addOperator(
transform.getId(),
transform.getParallelism(),
transform.getOperator(),
transform.getName());

// 3. 创建 StreamEdge（连接上游和当前算子）
for (Integer inputId : inputIds) {
streamGraph.addEdge(inputId, transform.getId(), 0);
}

return Collections.singleton(transform.getId());
}
}

关键逻辑：

• generate() 遍历所有 Transformation，调用 transform() 递归转换
• transform() 根据 Transformation 类型分发到不同处理方法
• transformOneInputTransform 递归转换上游，创建 StreamNode 和 StreamEdge
• 支持 Source、OneInput、TwoInput、Partition、Union 等多种 Transformation 类型

3.3 JobGraph 生成与算子链优化

StreamingJobGraphGenerator 将 StreamGraph 转为 JobGraph，核心是算子链合并优化：

public class StreamingJobGraphGenerator {
public static JobGraph createJobGraph(StreamGraph streamGraph) {
StreamingJobGraphGenerator generator =
new StreamingJobGraphGenerator(streamGraph);
JobGraph jobGraph = generator.createJobGraph();
return jobGraph;
}

private JobGraph createJobGraph() {
// 1. 确定算子链（哪些算子可以合并）
Map<Integer, JobVertex> jobVertices = new HashMap<>();

// 2. 遍历 StreamGraph 的所有节点
for (StreamNode node : streamGraph.getStreamNodes()) {
// 3. 判断是否可以与上游算子链接
if (isChainable(node, streamGraph)) {
// 4. 合并到上游 JobVertex 的 OperatorChain
addToChain(node);
} else {
// 5. 创建新的 JobVertex
JobVertex vertex = createJobVertex(node);
jobVertices.put(node.getId(), vertex);
}
}

// 6. 创建 JobGraph 并设置 JobVertex
JobGraph jobGraph = new JobGraph(jobName, jobVertices.values());
return jobGraph;
}

// 判断两个算子是否可以链接
private boolean isChainable(StreamNode upStreamVertex, StreamNode downStreamVertex) {
// 1. 下游算子的入边只有一个
// 2. 上游算子的出边只有一个
// 3. 分区策略是 ForwardPartitioner（数据不重分区）
// 4. 上下游并行度相同
// 5. 没有禁用算子链（disableChaining）
// 6. 上下游算子在同一个 SlotSharingGroup
return true; // 满足以上所有条件
}
}

关键逻辑：

• createJobGraph 遍历 StreamGraph 节点，判断是否可以与上游算子链接
• isChainable 判断算子链条件：单输入单输出、Forward 分区、相同并行度、未禁用链、同一 Slot 组
• 可链接的算子合并为一个 JobVertex（OperatorChain），减少网络传输和线程切换
• 不可链接的创建独立 JobVertex
• 最终生成 JobGraph，包含所有 JobVertex 和 JobEdge

算子链优化的好处：

• 减少线程切换（多个算子在同一个线程执行）
• 减少网络传输（Forward 数据不需要序列化/网络传输）
• 减少序列化/反序列化开销
• 提高整体吞吐量

四、提交器源码

4.1 ClusterDescriptor

ClusterDescriptor 是集群描述符，负责创建和连接集群：

public interface ClusterDescriptor<ClusterID> extends AutoCloseable {
// 部署会话集群（Session 模式）
ClusterClientProvider<ClusterID> deploySessionCluster(
ClusterSpecification clusterSpecification) throws ClusterDeploymentException;

// 部署 Per-Job 集群（已废弃）
ClusterClientProvider<ClusterID> deployJobCluster(
ClusterSpecification clusterSpecification,
JobGraph jobGraph,
boolean detached) throws ClusterDeploymentException;

// 部署 Application 集群
ClusterClientProvider<ClusterID> deployApplicationCluster(
ClusterSpecification clusterSpecification,
ApplicationConfiguration applicationConfiguration) throws ClusterDeploymentException;

// 连接已有集群（retrieve）
ClusterClientProvider<ClusterID> retrieve(ClusterID clusterId) throws ClusterRetrieveException;

// 关闭集群
void killCluster(ClusterID clusterId) throws FlinkException;
}

关键方法：

• deploySessionCluster：部署 Session 模式集群
• deployJobCluster：部署 Per-Job 模式集群（已废弃）
• deployApplicationCluster：部署 Application 模式集群
• retrieve：连接已有集群（Session 模式提交作业时使用）
• killCluster：关闭集群

YarnClusterDescriptor 是 YARN 环境的实现，KubernetesClusterDescriptor 是 K8s 环境的实现，StandaloneClusterDescriptor 是 Standalone 环境的实现。

4.2 RestClusterClient

RestClusterClient 是 ClusterClient 的 REST 实现，通过 REST API 与集群通信：

public class RestClusterClient<ClusterID> implements ClusterClient<ClusterID> {
private final RestClient restClient;
private final String webInterfaceURL;

// 提交作业
@Override
public CompletableFuture<JobSubmissionResult> submitJob(JobGraph jobGraph) {
// 1. 序列化 JobGraph
byte[] jobGraphBytes = serializeJobGraph(jobGraph);

// 2. 构建提交请求
JobSubmitRequestBody requestBody = new JobSubmitRequestBody(
jobGraphBytes,
jobGraph.getJobID(),
jobGraph.getName());

// 3. 调用 REST API POST /jobs
return restClient.sendRequest(
webInterfaceURL,
JobSubmitHeaders.getInstance(),
requestBody)
.thenApply(response -> new JobSubmissionResult(response.getJobID()));
}

// 取消作业
@Override
public CompletableFuture<Acknowledge> cancel(JobID jobId) {
return restClient.sendRequest(
webInterfaceURL,
JobCancellationHeaders.getInstance(),
jobId);
}

// 查询作业状态
@Override
public CompletableFuture<JobStatus> getJobStatus(JobID jobId) {
return restClient.sendRequest(
webInterfaceURL,
JobStatusHeaders.getInstance(),
jobId)
.thenApply(response -> response.getJobStatus());
}
}

关键逻辑：

• submitJob 序列化 JobGraph，调用 POST /jobs REST API 提交
• cancel 调用 PATCH /jobs/{id}?mode=cancel 取消作业
• getJobStatus 调用 GET /jobs/{id} 查询作业状态
• 所有操作都是异步的，返回 CompletableFuture
• REST API 基于 Netty HTTP 客户端实现

五、任务提交完整链路

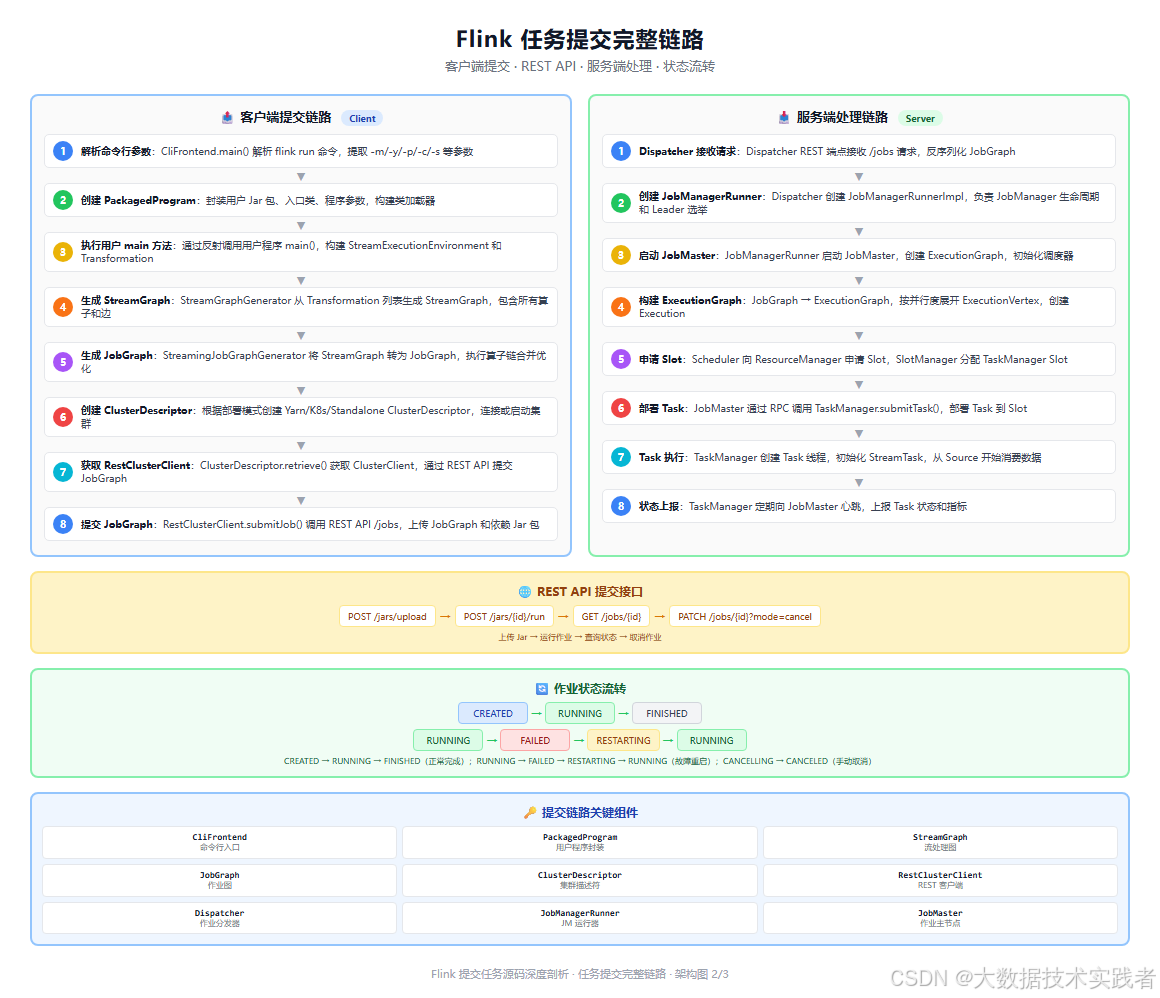

下面这张图是 Flink 任务提交完整链路，包括客户端提交8步、服务端处理8步、REST API、状态流转和关键组件。

5.1 客户端提交链路8步

以 flink run -m yarn-cluster -c com.example.MyJob ./my-job.jar 为例：

第1步：解析命令行参数

• CliFrontend.main() 入口
• parseAndRun 分发到 run 方法
• CommandLine 解析 -m（目标）、-y（YARN参数）、-p（并行度）、-c（入口类）、-s（保存点）等参数

第2步：创建 PackagedProgram

• 封装用户 Jar 包路径
• 确定入口类（-c 指定或从 MANIFEST.MF 读取）
• 构建 ChildFirstClassLoader 用户代码类加载器

第3步：执行用户 main 方法

• 通过反射调用用户程序 main(String[] args)
• 用户代码创建 StreamExecutionEnvironment
• 添加 Source、Transformation、Sink
• 调用 env.execute() 触发提交

第4步：生成 StreamGraph

• StreamGraphGenerator 遍历 Transformation 列表
• 递归转换每个 Transformation
• 生成 StreamNode（算子节点）和 StreamEdge（数据流边）
• StreamGraph 是逻辑执行计划

第5步：生成 JobGraph

• StreamingJobGraphGenerator 转换 StreamGraph
• 执行算子链合并优化（OperatorChain）
• 可链接的算子合并为一个 JobVertex
• JobGraph 是提交到集群的最终图

第6步：创建 ClusterDescriptor

• 根据部署模式（-m 参数）选择 CustomCommandLine
• YARN 模式创建 YarnClusterDescriptor
• K8s 模式创建 KubernetesClusterDescriptor
• Standalone 模式创建 StandaloneClusterDescriptor

第7步：获取 RestClusterClient

• Session 模式：retrieve 连接已有集群
• Per-Job/Application 模式：deploy 启动新集群
• 获取 ClusterClientProvider，再获取 RestClusterClient

第8步：提交 JobGraph

• RestClusterClient.submitJob(jobGraph)
• 序列化 JobGraph 为字节数组
• 调用 REST API POST /jobs 上传
• 返回 JobSubmissionResult（包含 JobID）

5.2 服务端处理链路8步

第1步：Dispatcher 接收请求

• Dispatcher 的 REST 端点接收 POST /jobs 请求
• 反序列化 JobGraph
• 验证作业配置

第2步：创建 JobManagerRunner

• Dispatcher 创建 JobManagerRunnerImpl
• JobManagerRunner 负责 JobManager 的生命周期
• 进行 Leader 选举（基于 ZooKeeper/K8s）

第3步：启动 JobMaster

• JobManagerRunner 启动 JobMaster
• JobMaster 是作业的主节点
• 初始化调度器、Checkpoint 协调器等

第4步：构建 ExecutionGraph

• JobMaster 将 JobGraph 转为 ExecutionGraph
• 按并行度展开为 ExecutionVertex
• 每个 ExecutionVertex 对应一个具体 Task
• 创建 Execution（任务执行实例）

第5步：申请 Slot

• Scheduler 向 ResourceManager 申请 Slot
• ResourceManager 的 SlotManager 分配 TaskManager Slot
• 建立 JobMaster 与 TaskManager 的连接

第6步：部署 Task

• JobMaster 通过 RPC 调用 TaskManager.submitTask()
• TaskManager 接收 Task 部署请求
• 在分配的 Slot 中创建 Task

第7步：Task 执行

• TaskManager 创建 Task 线程
• 初始化 StreamTask（SourceStreamTask/OneInputStreamTask等）
• 从 Source 开始消费数据
• 数据在算子链中流动处理

第8步：状态上报

• TaskManager 定期向 JobMaster 心跳
• 上报 Task 状态（RUNNING/FINISHED/CANCELED/FAILED）
• 上报指标（吞吐量、延迟、Checkpoint 状态）
• JobMaster 更新 ExecutionGraph 状态

5.3 REST API 接口

Flink 提供完整的 REST API 用于作业管理：

5.4 作业状态流转

Flink 作业有完整的状态机：

CREATED → RUNNING → FINISHED（正常完成）
RUNNING → FAILED → RESTARTING → RUNNING（故障重启）
RUNNING → CANCELLING → CANCELED（手动取消）

状态说明：

• CREATED：作业已创建，等待调度
• RUNNING：作业正在运行
• FINISHED：作业正常完成（批处理）
• FAILED：作业失败
• RESTARTING：作业重启中
• CANCELLING：作业取消中
• CANCELED：作业已取消
• SUSPENDED：作业挂起（JobManager 主备切换）

六、部署模式对比与配置参数

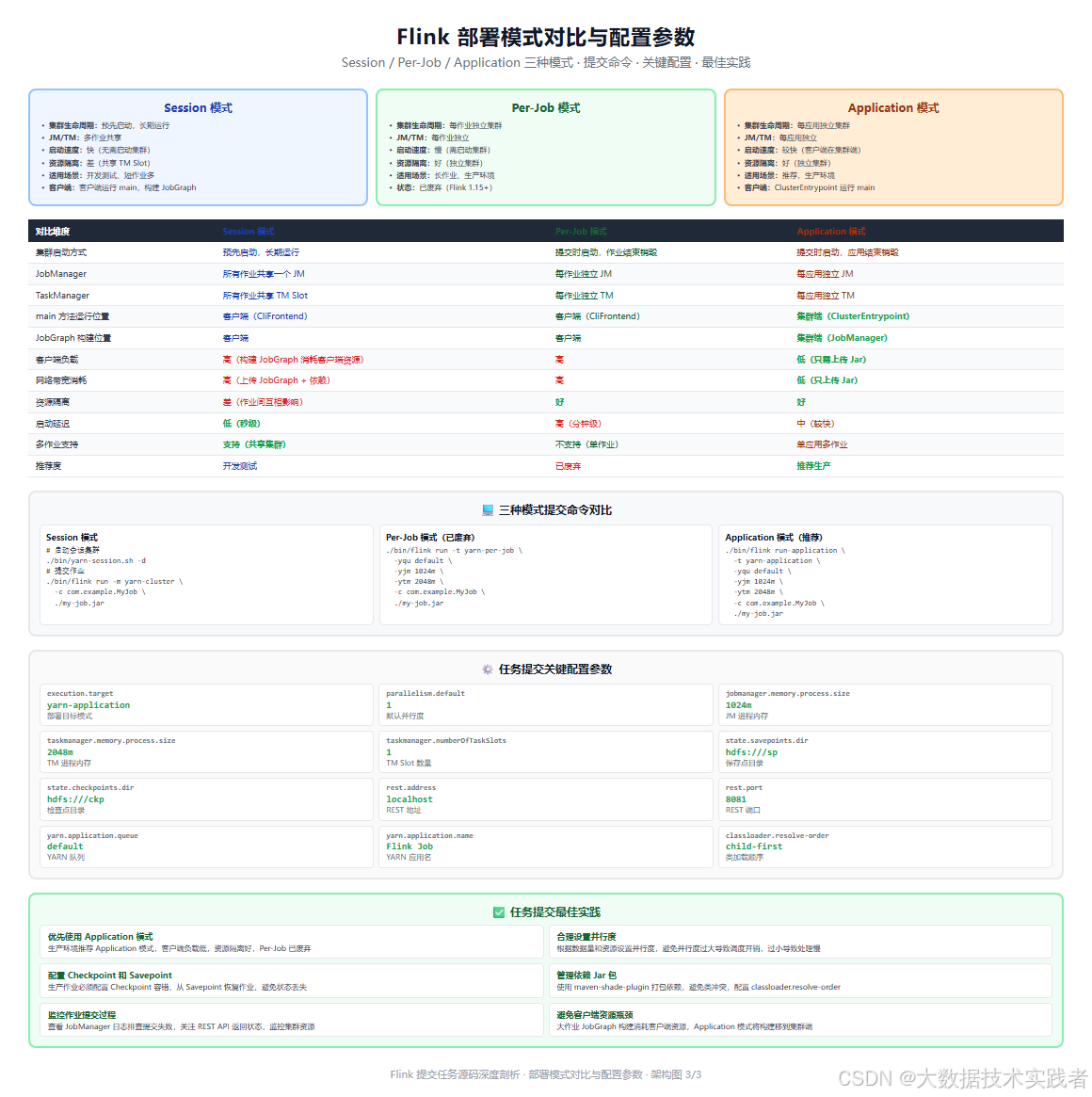

下面这张图是 Flink 部署模式对比与配置参数，包括三种模式对比、提交命令、关键配置和最佳实践。

6.1 三种部署模式对比

Flink 支持三种部署模式，各有适用场景：

Session 模式：

• 预先启动一个长期运行的 Flink 集群
• 所有提交的作业共享这个集群的 JM 和 TM
• 优点：启动快（秒级），适合开发测试和大量短作业
• 缺点：资源隔离差，作业间互相影响，一个作业崩溃可能影响其他作业
• 客户端负载高：main 方法在客户端运行，构建 JobGraph 消耗客户端资源

Per-Job 模式：

• 每次提交作业都启动一个独立的 Flink 集群
• 作业结束后集群自动销毁
• 优点：资源隔离好，每个作业有独立的 JM 和 TM
• 缺点：启动慢（分钟级），需要等待集群启动
• 状态：Flink 1.15+ 已废弃，推荐使用 Application 模式

Application 模式：

• 每次提交应用启动一个独立的 Flink 集群
• main 方法在集群端（JobManager）运行，而不是客户端
• 优点：客户端负载低（只需上传 Jar），资源隔离好，网络带宽消耗少
• 缺点：启动需要一定时间（但比 Per-Job 快）
• 推荐：生产环境首选模式

6.2 三种模式提交命令

Session 模式：

# 启动会话集群（YARN）
./bin/yarn-session.sh -d -qu default -jm 1024m -tm 2048m

# 提交作业到已有会话集群
./bin/flink run \\
-m yarn-cluster \\
-p 4 \\
-c com.example.MyJob \\
./my-job.jar

Per-Job 模式（已废弃）：

./bin/flink run \\
-t yarn-per-job \\
-yqu default \\
-yjm 1024m \\
-ytm 2048m \\
-p 4 \\
-c com.example.MyJob \\
./my-job.jar

Application 模式（推荐）：

./bin/flink run-application \\
-t yarn-application \\
-yqu default \\
-yjm 1024m \\
-ytm 2048m \\
-p 4 \\
-c com.example.MyJob \\
./my-job.jar

关键参数：

• -t / -target：部署目标（yarn-session/yarn-per-job/yarn-application/kubernetes-session等）
• -p：并行度
• -c：入口类
• -s：从保存点恢复
• -yqu：YARN 队列
• -yjm：JobManager 内存
• -ytm：TaskManager 内存
• -ys：TaskManager Slot 数量

6.3 关键配置参数

flink-conf.yaml 中与任务提交相关的配置：

# 部署目标模式
execution.target: yarn–application

# 默认并行度
parallelism.default: 4

# JobManager 内存
jobmanager.memory.process.size: 1024m

# TaskManager 内存
taskmanager.memory.process.size: 2048m

# TaskManager Slot 数量
taskmanager.numberOfTaskSlots: 2

# 保存点目录
state.savepoints.dir: hdfs:///flink/savepoints

# 检查点目录
state.checkpoints.dir: hdfs:///flink/checkpoints

# REST 地址和端口
rest.address: localhost
rest.port: 8081

# YARN 队列
yarn.application.queue: default

# YARN 应用名
yarn.application.name: Flink Job

# 类加载顺序（child-first 避免类冲突）
classloader.resolve-order: child–first

# 类加载父级优先模式（排除某些类）
classloader.parent-first-patterns.default:
– "java."
– "scala."
– "org.apache.flink."

七、常见问题与最佳实践

7.1 常见问题

问题1：提交作业报 ClassNotFoundException

• 现象：提交作业后 JobManager 日志报 ClassNotFoundException
• 原因：用户依赖 Jar 未打包，或类加载顺序配置错误
• 解决：使用 maven-shade-plugin 打包所有依赖，或使用 -C 参数上传依赖 Jar，配置 classloader.resolve-order: child-first

问题2：提交作业报 JobGraph 构建失败

• 现象：客户端报错 “Could not build the JobGraph”
• 原因：用户代码有问题，Transformation 配置错误，算子链优化失败
• 解决：检查用户代码，查看完整异常栈，确认所有 Source/Sink 正确添加，检查并行度配置

问题3：Application 模式提交失败

• 现象：run-application 提交后集群启动失败
• 原因：Jar 包未上传到 HDFS，入口类配置错误，YARN 资源不足
• 解决：确认 Jar 包路径可访问，检查 -c 入口类是否正确，检查 YARN 队列资源是否充足

问题4：作业提交后一直处于 CREATED 状态

• 现象：作业提交后状态一直是 CREATED，不进入 RUNNING
• 原因：Slot 不足，TaskManager 未注册，资源申请失败
• 解决：检查 TaskManager 是否正常启动，检查 Slot 数量是否满足并行度需求，检查 ResourceManager 状态

问题5：从 Savepoint 恢复失败

• 现象：-s 参数指定保存点后恢复失败
• 原因：保存点路径错误，保存点与作业不兼容，状态后端配置不一致
• 解决：确认保存点路径正确可访问，检查作业算子 UID 是否与保存点一致，检查状态后端配置

7.2 最佳实践

推荐做法：

• 生产环境优先使用 Application 模式，客户端负载低，资源隔离好
• 合理设置并行度，根据数据量和资源调整，避免过大或过小
• 生产作业必须配置 Checkpoint 容错，配置 state.checkpoints.dir
• 重要作业配置 Savepoint，升级或迁移时从 Savepoint 恢复
• 使用 maven-shade-plugin 打包依赖，避免类冲突和 ClassNotFoundException
• 配置 classloader.resolve-order: child-first，用户代码类优先加载
• 为所有算子设置 UID（.uid(“source-kafka”)），确保 Savepoint 恢复时状态匹配
• 监控作业提交过程，查看 JobManager 日志排查问题
• 大作业使用 Application 模式，将 JobGraph 构建移到集群端，避免客户端资源瓶颈

避免的坑：

• 不要在客户端运行大作业的 main 方法（Session/Per-Job 模式），可能导致客户端 OOM
• 不要忘记设置算子 UID，否则 Savepoint 恢复时可能状态不匹配
• 不要混用不同版本的 Flink 客户端和集群，可能导致兼容性问题
• 不要在 main 方法中执行耗时操作（如读取大文件），应在算子中执行
• 不要忽略提交时的警告信息，可能预示潜在问题
• 不要在生产环境使用 Per-Job 模式（已废弃），改用 Application 模式
• 不要将大文件作为参数传递，应使用分布式缓存或文件系统

八、总结

Flink 提交任务源码级详解要点回顾：

第一，任务提交流程整体架构是理解提交过程的基础。分为四层：CLI 入口层（CliFrontend 解析命令、PackagedProgram 封装 Jar）、作业图构建层（StreamGraph → JobGraph → ExecutionGraph 三种图层层递进）、提交器层（ClusterDescriptor 连接集群、RestClusterClient 提交 JobGraph）、集群部署层（Dispatcher 接收请求、JobManagerRunner 启动、JobMaster 调度、TaskManager 执行）。

第二，CLI 入口源码揭示了提交的起点。CliFrontend.main() 是入口，parseAndRun 分发命令，run 方法完成8步核心流程：解析参数 → 创建 PackagedProgram → 执行用户 main → 生成 StreamGraph → 生成 JobGraph → 创建 ClusterDescriptor → 获取 RestClusterClient → 提交 JobGraph。PackagedProgram 用 Builder 模式构建，创建 ChildFirstClassLoader 避免类冲突，通过反射调用用户 main 方法。

第三，作业图构建源码是提交的核心。StreamExecutionEnvironment.execute() 触发图构建，StreamGraphGenerator 递归遍历 Transformation 列表生成 StreamNode 和 StreamEdge，StreamingJobGraphGenerator 执行算子链合并优化（isChainable 判断6个条件：单输入单输出、Forward分区、相同并行度、未禁用链、同一Slot组），可链接的算子合并为一个 JobVertex 减少网络传输。

第四，提交器源码连接客户端和集群。ClusterDescriptor 接口定义 deploySessionCluster/deployJobCluster/deployApplicationCluster/retrieve 方法，Yarn/K8s/Standalone 各有实现。RestClusterClient 通过 REST API 与集群通信，submitJob 序列化 JobGraph 调用 POST /jobs，cancel 调用 PATCH /jobs/{id}，所有操作异步返回 CompletableFuture。

第五，任务提交完整链路是排查问题的关键。客户端8步：解析参数 → 创建PackagedProgram → 执行main → 生成StreamGraph → 生成JobGraph → 创建ClusterDescriptor → 获取RestClusterClient → 提交JobGraph。服务端8步：Dispatcher接收 → 创建JobManagerRunner → 启动JobMaster → 构建ExecutionGraph → 申请Slot → 部署Task → Task执行 → 状态上报。作业状态流转：CREATED→RUNNING→FINISHED，故障时FAILED→RESTARTING→RUNNING。

第六，部署模式对比是选型的依据。Session 模式共享集群启动快但隔离差，适合开发测试；Per-Job 模式每作业独立集群隔离好但启动慢，已废弃；Application 模式 main 在集群端运行，客户端负载低、隔离好、带宽消耗少，是生产推荐。关键配置包括 execution.target、parallelism.default、JM/TM 内存、Slot 数量、Checkpoint/Savepoint 目录、类加载顺序等。

第七，常见问题与最佳实践是生产经验的总结。常见问题包括 ClassNotFoundException（依赖打包）、JobGraph 构建失败（用户代码）、Application 模式失败（Jar/资源）、CREATED 状态不运行（Slot不足）、Savepoint 恢复失败（UID不匹配）。最佳实践：优先 Application 模式、合理并行度、配置 Checkpoint/Savepoint、maven-shade 打包、child-first 类加载、设置算子 UID、监控提交过程。

理解 Flink 任务提交源码，不仅能帮助排查线上提交失败问题，更能体会到分层架构、命令模式、访问者模式、动态代理等经典设计模式在分布式系统中的应用。从客户端到服务端的完整链路，每一层都有清晰的职责边界和扩展点，这也是 Flink 能够支持多种部署模式和资源管理器的架构基础。
