【CStackGUI 实战】采集记录器：模拟采集 + 双曲线 + CSV 落盘 + 回放

文章目录

• • 一、它演示什么
  • 二、怎么用
  • 三、一屏总览
  • 四、关键接口
  • 五、方案对比：每拍直接写文件 vs 内存累计 + 分块落盘
  • 六、容易踩的坑

一、它演示什么

不接任何硬件的采集记录器：数据来自定周期定时器产生的"整数正弦 + 噪声"（设备A / 设备B 两条）。一条数据流三个去向 —— 实时喂图表两条曲线、在内存固定数组里累计、点「保存 CSV」时一次落盘；另有回放与上限保护。 补的能力面是「把一次性定时器当周期定时器用」「图表实时推点」「CSV 分块追加」串成完整链路。工控里就是「设备喂数 → 实时看曲线 → 存盘留档」的骨架。

下面是整条数据流的走向：

#mermaid-svg-pSpzaK8Z5OLokPFx{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-pSpzaK8Z5OLokPFx .error-icon{fill:#552222;}#mermaid-svg-pSpzaK8Z5OLokPFx .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-pSpzaK8Z5OLokPFx .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-pSpzaK8Z5OLokPFx .marker{fill:#333333;stroke:#333333;}#mermaid-svg-pSpzaK8Z5OLokPFx .marker.cross{stroke:#333333;}#mermaid-svg-pSpzaK8Z5OLokPFx svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-pSpzaK8Z5OLokPFx p{margin:0;}#mermaid-svg-pSpzaK8Z5OLokPFx .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster-label text{fill:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster-label span{color:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster-label span p{background-color:transparent;}#mermaid-svg-pSpzaK8Z5OLokPFx .label text,#mermaid-svg-pSpzaK8Z5OLokPFx span{fill:#333;color:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx .node rect,#mermaid-svg-pSpzaK8Z5OLokPFx .node circle,#mermaid-svg-pSpzaK8Z5OLokPFx .node ellipse,#mermaid-svg-pSpzaK8Z5OLokPFx .node polygon,#mermaid-svg-pSpzaK8Z5OLokPFx .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-pSpzaK8Z5OLokPFx .rough-node .label text,#mermaid-svg-pSpzaK8Z5OLokPFx .node .label text,#mermaid-svg-pSpzaK8Z5OLokPFx .image-shape .label,#mermaid-svg-pSpzaK8Z5OLokPFx .icon-shape .label{text-anchor:middle;}#mermaid-svg-pSpzaK8Z5OLokPFx .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-pSpzaK8Z5OLokPFx .rough-node .label,#mermaid-svg-pSpzaK8Z5OLokPFx .node .label,#mermaid-svg-pSpzaK8Z5OLokPFx .image-shape .label,#mermaid-svg-pSpzaK8Z5OLokPFx .icon-shape .label{text-align:center;}#mermaid-svg-pSpzaK8Z5OLokPFx .node.clickable{cursor:pointer;}#mermaid-svg-pSpzaK8Z5OLokPFx .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-pSpzaK8Z5OLokPFx .arrowheadPath{fill:#333333;}#mermaid-svg-pSpzaK8Z5OLokPFx .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-pSpzaK8Z5OLokPFx .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-pSpzaK8Z5OLokPFx .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-pSpzaK8Z5OLokPFx .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-pSpzaK8Z5OLokPFx .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-pSpzaK8Z5OLokPFx .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster text{fill:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx .cluster span{color:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-pSpzaK8Z5OLokPFx .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-pSpzaK8Z5OLokPFx rect.text{fill:none;stroke-width:0;}#mermaid-svg-pSpzaK8Z5OLokPFx .icon-shape,#mermaid-svg-pSpzaK8Z5OLokPFx .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-pSpzaK8Z5OLokPFx .icon-shape p,#mermaid-svg-pSpzaK8Z5OLokPFx .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-pSpzaK8Z5OLokPFx .icon-shape .label rect,#mermaid-svg-pSpzaK8Z5OLokPFx .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-pSpzaK8Z5OLokPFx .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-pSpzaK8Z5OLokPFx .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-pSpzaK8Z5OLokPFx :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

定时器 200ms 触发

dr_make_sample 造数据

设备A / 设备B 两条曲线

实时推图表 cht_wave

内存固定数组累计

点「保存 CSV」分块落盘

回放：读回 CSV 重画曲线

二、怎么用

整体操作流程如下：

#mermaid-svg-FkQxSCOYGqCUDwby{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-FkQxSCOYGqCUDwby .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-FkQxSCOYGqCUDwby .error-icon{fill:#552222;}#mermaid-svg-FkQxSCOYGqCUDwby .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-FkQxSCOYGqCUDwby .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-FkQxSCOYGqCUDwby .marker{fill:#333333;stroke:#333333;}#mermaid-svg-FkQxSCOYGqCUDwby .marker.cross{stroke:#333333;}#mermaid-svg-FkQxSCOYGqCUDwby svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-FkQxSCOYGqCUDwby p{margin:0;}#mermaid-svg-FkQxSCOYGqCUDwby .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-FkQxSCOYGqCUDwby .cluster-label text{fill:#333;}#mermaid-svg-FkQxSCOYGqCUDwby .cluster-label span{color:#333;}#mermaid-svg-FkQxSCOYGqCUDwby .cluster-label span p{background-color:transparent;}#mermaid-svg-FkQxSCOYGqCUDwby .label text,#mermaid-svg-FkQxSCOYGqCUDwby span{fill:#333;color:#333;}#mermaid-svg-FkQxSCOYGqCUDwby .node rect,#mermaid-svg-FkQxSCOYGqCUDwby .node circle,#mermaid-svg-FkQxSCOYGqCUDwby .node ellipse,#mermaid-svg-FkQxSCOYGqCUDwby .node polygon,#mermaid-svg-FkQxSCOYGqCUDwby .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-FkQxSCOYGqCUDwby .rough-node .label text,#mermaid-svg-FkQxSCOYGqCUDwby .node .label text,#mermaid-svg-FkQxSCOYGqCUDwby .image-shape .label,#mermaid-svg-FkQxSCOYGqCUDwby .icon-shape .label{text-anchor:middle;}#mermaid-svg-FkQxSCOYGqCUDwby .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-FkQxSCOYGqCUDwby .rough-node .label,#mermaid-svg-FkQxSCOYGqCUDwby .node .label,#mermaid-svg-FkQxSCOYGqCUDwby .image-shape .label,#mermaid-svg-FkQxSCOYGqCUDwby .icon-shape .label{text-align:center;}#mermaid-svg-FkQxSCOYGqCUDwby .node.clickable{cursor:pointer;}#mermaid-svg-FkQxSCOYGqCUDwby .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-FkQxSCOYGqCUDwby .arrowheadPath{fill:#333333;}#mermaid-svg-FkQxSCOYGqCUDwby .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-FkQxSCOYGqCUDwby .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-FkQxSCOYGqCUDwby .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FkQxSCOYGqCUDwby .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-FkQxSCOYGqCUDwby .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FkQxSCOYGqCUDwby .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-FkQxSCOYGqCUDwby .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-FkQxSCOYGqCUDwby .cluster text{fill:#333;}#mermaid-svg-FkQxSCOYGqCUDwby .cluster span{color:#333;}#mermaid-svg-FkQxSCOYGqCUDwby div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-FkQxSCOYGqCUDwby .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-FkQxSCOYGqCUDwby rect.text{fill:none;stroke-width:0;}#mermaid-svg-FkQxSCOYGqCUDwby .icon-shape,#mermaid-svg-FkQxSCOYGqCUDwby .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FkQxSCOYGqCUDwby .icon-shape p,#mermaid-svg-FkQxSCOYGqCUDwby .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-FkQxSCOYGqCUDwby .icon-shape .label rect,#mermaid-svg-FkQxSCOYGqCUDwby .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FkQxSCOYGqCUDwby .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-FkQxSCOYGqCUDwby .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-FkQxSCOYGqCUDwby :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

否

是

启动 datarec.exe

点「开始采集」

挂 200ms 定时器，曲线开始动

缓冲满 10 万点？

点「停止」

自动停采集 + 明确提示

点「保存 CSV」

覆盖写表头 + 4KB 分块追加

点「回放」

读回 CSV → 清空图表 → 重放

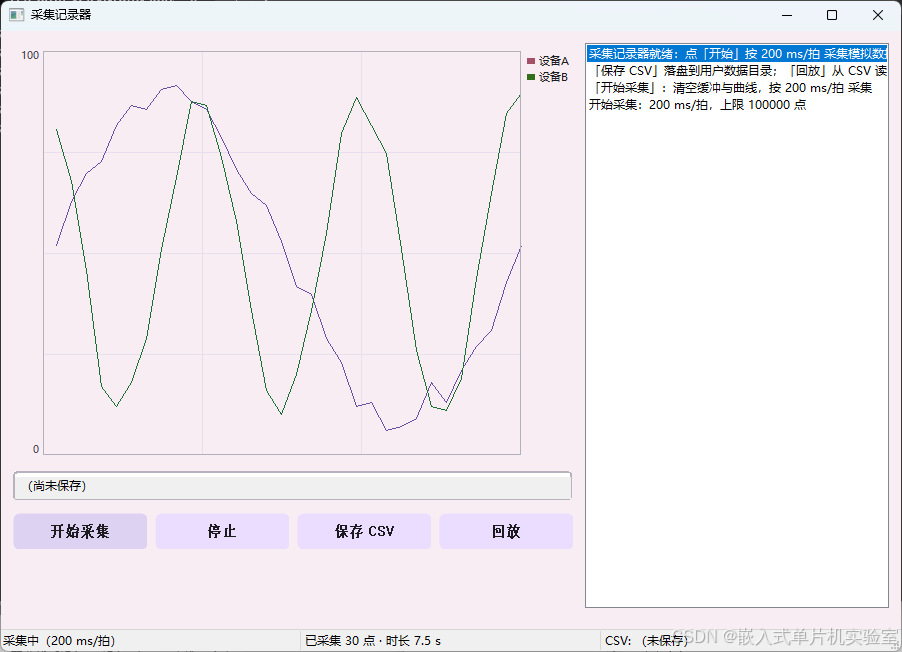

三、一屏总览

四、关键接口

cg_set_timer 起一次性定时器（回调末尾自己重挂，形成周期）；cg_kill_timer 停止；cg_chart_push 推点；cg_chart_clear 回放前清曲线；cg_file_write 写表头、cg_file_append 分块追加；cg_file_read_bytes 回放读回；cg_file_exists 回放前确认文件在；cg_widget_list_addf + cg_widget_list_scroll_bottom 追加日志并滚到底。

/**
* @file main.c
* @brief 采集记录器：模拟采集、实时曲线、CSV 落盘、回放、上限保护
* @details 不接任何硬件：数据来自定周期定时器产生的"整数正弦 + 噪声"序列。
* 一条数据流有三个去向：① 实时喂图表的两条曲线（设备A / 设备B）；
* ② 在内存缓冲里累计（每点 = 相对时间戳 + 两个值）；③ 点「保存 CSV」时一次落盘。
*
* 为什么"内存累计 + 点保存一次写盘"：定时器回调每 200ms 跑一次，
* 若每拍都追加一次文件，几小时下来就是几万次系统调用，自检 / 无窗口时更不该碰磁盘。
* 所以采集期间只在内存累计（固定数组，不用 malloc），保存时才分块落盘。
*
* 上限保护：缓冲固定 10 万个点，满了就停采集 + 明确提示，绝不静默丢数据。
* 自检（–selftest）不开窗：就绪钩子不启动采集；回调里先判"在不在采"；
* 弹框 / 文件对话框前先问有没有窗口，没有就走用户数据目录或直接跳过。
*
* 界面在 datarec.cgui 里；本文件只有行为。编译：build-app.bat datarec
*/
#include "cstackgui.h"

#include <stdarg.h>
#include <stdio.h>
#include <string.h>

/** 内存样本上限（约 5.5 小时 @200ms），超了就停采集 */
#define DR_MAX_POINTS 100000
/** 采样周期（毫秒） */
#define DR_TICK_MS 200
/** 整数正弦表长度（一个周期） */
#define DR_SIN_LEN 32

/** 一个周期的整数正弦表（幅度 1000）：不引 `<math.h>` 也能造出"正弦" */
static const int k_sin[DR_SIN_LEN] = {
0, 195, 383, 556, 707, 831, 924, 981,
1000, 981, 924, 831, 707, 556, 383, 195,
0, –195, –383, –556, –707, –831, –924, –981,
–1000, –981, –924, –831, –707, –556, –383, –195
};

/** 采集器的全部状态：谁在什么时机读写都收在这一处 */
typedef struct {
int active; /**< 1 = 正在采集（回调据此决定干不干活） */
int saturated; /**< 1 = 已到上限被自动停下（提示用） */
long samples; /**< 已收进缓冲的样本数 */
unsigned long t0_ms; /**< 本轮起始毫秒时基（相对时间戳与时长用） */
unsigned long last_ms; /**< 最近一拍的毫秒时基 */
cg_timer_t *timer; /**< 在跳的那颗定时器句柄；NULL = 没在跑 */
char csv_path[1024]; /**< 最近一次保存 / 回放的 CSV 路径 */
unsigned long ts[DR_MAX_POINTS]; /**< 每点相对起始的毫秒 */
int va[DR_MAX_POINTS]; /**< 曲线 1：设备A */
int vb[DR_MAX_POINTS]; /**< 曲线 2：设备B */
} dr_state_t;

static dr_state_t s_dr;
static unsigned s_rand = 0x12345u; /**< 伪随机种子：跑几次都一样，好复现 */
static int s_beat = 0; /**< 总拍数（决定正弦相位） */

/**
* @brief 往日志列表框加一行，并镜像到运行时日志文件
* @param app 应用
* @param fmt printf 风格文字
* @return void 无返回值
*/
static void dr_log(cg_app_t *app, const char *fmt, ...)
{
char buf[256];
va_list ap;
cg_widget_t *lst = cg_find(app, "lst_log");

va_start(ap, fmt);
vsnprintf(buf, sizeof(buf), fmt, ap);
va_end(ap);

if (lst) {
cg_widget_list_addf(lst, "%s", buf);
cg_widget_list_scroll_bottom(lst);
}
cg_log(CG_LOG_INFO, "[datarec] %s", buf);
}

/**
* @brief 把「状态 / 已采集点数与时长 / CSV 文件名」刷到状态栏三段
* @param app 应用
* @return void 无返回值
*/
static void dr_status(cg_app_t *app)
{
cg_widget_t *sb = cg_find(app, "sb_main");
unsigned long dur = (s_dr.samples > 0) ? (s_dr.last_ms – s_dr.t0_ms) : 0;
const char *nm;

if (!sb) return;

if (s_dr.active) cg_status_setf(sb, 0, "采集中（%d ms/拍）", DR_TICK_MS);
else if (s_dr.saturated) cg_status_set(sb, 0, "已停：达到内存上限");
else cg_status_set(sb, 0, "待机");

cg_status_setf(sb, 1, "已采集 %ld 点 · 时长 %.1f s", s_dr.samples, (double)dur / 1000.0);

nm = s_dr.csv_path[0] ? cg_path_name(s_dr.csv_path) : "（未保存）";
cg_status_setf(sb, 2, "CSV: %s", nm);
}

/**
* @brief 造一拍模拟数据：正弦 + 伪随机噪声，两条曲线
* @param beat 总拍数（决定正弦相位）
* @param va 出参：设备A 的值（0..100）
* @param vb 出参：设备B 的值（0..100）
* @return void 无返回值
*/
static void dr_make_sample(int beat, int *va, int *vb)
{
int a, b;

s_rand = s_rand * 1103515245u + 12345u; /* 简单线性同余，不引 rand() */
a = 50 + (40 * k_sin[beat % DR_SIN_LEN]) / 1000 + (int)((s_rand >> 16) % 11u) – 5;

s_rand = s_rand * 1103515245u + 12345u;
b = 50 + (40 * k_sin[(beat * 3 + 8) % DR_SIN_LEN]) / 1000 + (int)((s_rand >> 16) % 11u) – 5;

if (a < 0) a = 0;
if (a > 100) a = 100;
if (b < 0) b = 0;
if (b > 100) b = 100;
*va = a;
*vb = b;
}

/**
* @brief 采集定时器回调：造一拍数据，喂曲线、进缓冲，再把自己重挂一颗
* @param user 业务数据（本程序传应用指针）
* @return void 无返回值
* @note 定时器是**一次性**的：到点触发后自己被回收，定周期靠回调末尾再挂一颗；
* 停采集时不再重挂即可
*/
static void dr_tick(void *user)
{
cg_app_t *app = (cg_app_t *)user;
cg_widget_t *chart = cg_find(app, "cht_wave");
int a = 0, b = 0;
int vals[2];

s_dr.timer = NULL; /* 这一颗已经用掉了 */
if (!s_dr.active) return;

/* 上限保护：到顶就停采集 + 明确提示，绝不静默丢数据 */
if (s_dr.samples >= DR_MAX_POINTS) {
s_dr.active = 0;
s_dr.saturated = 1;
dr_log(app, "已达内存上限 %d 点，采集自动停止（请先保存 CSV）", DR_MAX_POINTS);
dr_status(app);
if (cg_app_has_window(app)) {
cg_message_box(cg_find(app, "btn_start"),
"内存缓冲已满（10 万点），采集已自动停止。\\n请先「保存 CSV」，再重新开始。",
"采集上限", 1);
}
return;
}

dr_make_sample(++s_beat, &a, &b);

/* 去向一：曲线（一次给两条系列各推一个点） */
vals[0] = a;
vals[1] = b;
cg_chart_push_all(chart, vals, 2);

/* 去向二：内存缓冲（固定数组，不用 malloc） */
s_dr.last_ms = cg_now_ms();
s_dr.ts[s_dr.samples] = s_dr.last_ms – s_dr.t0_ms;
s_dr.va[s_dr.samples] = a;
s_dr.vb[s_dr.samples] = b;
s_dr.samples++;

if (s_dr.samples == 1) dr_log(app, "开始采集：%d ms/拍，上限 %d 点", DR_TICK_MS, DR_MAX_POINTS);
if (s_dr.samples % 5 == 0) dr_status(app); /* 每 5 拍刷一次状态栏就够 */

/* 重挂下一拍：这正是"一次性定时器当周期定时器用"的那一行 */
s_dr.timer = cg_set_timer(app, DR_TICK_MS, dr_tick, app);
}

/**
* @brief 开始采集：清空缓冲与曲线、重置计时，挂第一颗定时器
* @param app 应用
* @return void 无返回值
*/
static void dr_start(cg_app_t *app)
{
if (s_dr.active) {
dr_log(app, "已在采集中，忽略这次的「开始」");
return;
}
s_dr.active = 1;
s_dr.saturated = 0;
s_dr.samples = 0;
s_dr.t0_ms = cg_now_ms();
s_dr.last_ms = s_dr.t0_ms;

cg_chart_clear(cg_find(app, "cht_wave")); /* 只清曲线，保留上次的 CSV 路径 */
dr_log(app, "「开始采集」：清空缓冲与曲线，按 %d ms/拍 采集", DR_TICK_MS);
dr_status(app);

s_dr.timer = cg_set_timer(app, DR_TICK_MS, dr_tick, app); /* 起第一颗 */
}

/**
* @brief 停止采集：杀掉在跳的定时器，内存缓冲留着（保存 CSV 要用）
* @param app 应用
* @return void 无返回值
*/
static void dr_stop(cg_app_t *app)
{
if (!s_dr.active) {
dr_log(app, "当前没有在采集");
return;
}
s_dr.active = 0;
cg_kill_timer(s_dr.timer); /* 句柄为 NULL 也安全 */
s_dr.timer = NULL;
dr_log(app, "已停止采集：本轮共 %ld 点", s_dr.samples);
dr_status(app);
}

/**
* @brief 选一个保存路径：有窗口时问用户，无窗口（自检）时用用户数据目录
* @param self 调用的控件（对话框定位用）
* @param out 路径输出缓冲
* @param cap out 的字节数
* @return int 1 拿到路径、0 取消或失败
* @note 弹文件对话框前先问有没有窗口：自检不开窗，弹框会把 CI 卡住
*/
static int dr_pick_path(cg_widget_t *self, char *out, int cap)
{
cg_app_t *app = cg_app_of(self);
char *stamp = cg_time_now("%Y%m%d_%H%M%S");
char *name = cg_str_format("datarec_%s.csv", stamp ? stamp : "now");
char *dir = cg_app_data_dir(); /* 用户数据目录，自动建 */
char *full = (dir && name) ? cg_path_join(dir, name) : NULL;
int ok = 0;

cg_free(stamp);
cg_free(name);
cg_free(dir);
if (!full) return 0;

out[0] = '\\0';
if (cg_app_has_window(app)) {
ok = cg_save_file_dialog(self, "保存采集数据",
"CSV 文件(*.csv)|*.csv|所有文件(*.*)|*.*", "csv", out, cap);
} else {
snprintf(out, (size_t)cap, "%s", full);
ok = 1;
}
cg_free(full);
return ok;
}

/**
* @brief 把内存缓冲写成 CSV：先写表头，再按 4KB 分块追加
* @param path 目标 CSV 路径
* @return long 写出的数据行数；-1 失败
* @note 用固定大小的分块缓冲 + 追加接口，避免在内存里拼出整份 CSV 文本
*/
static long dr_write_csv(const char *path)
{
char chunk[4096];
char row[64];
int used = 0;
long i;

if (cg_file_write(path, "ts_ms,dev_a,dev_b\\n") != 0) return –1; /* 表头：覆盖写 */

for (i = 0; i < s_dr.samples; i++) {
int n = snprintf(row, sizeof(row), "%lu,%d,%d\\n",
s_dr.ts[i], s_dr.va[i], s_dr.vb[i]);
if (n <= 0 || n >= (int)sizeof(row)) return –1;
if (used + n >= (int)sizeof(chunk)) { /* 块快满了先落一块 */
chunk[used] = '\\0';
if (cg_file_append(path, chunk) != 0) return –1;
used = 0;
}
memcpy(chunk + used, row, (size_t)n);
used += n;
}
if (used > 0) {
chunk[used] = '\\0';
if (cg_file_append(path, chunk) != 0) return –1;
}
return s_dr.samples;
}

/**
* @brief 「保存 CSV」：挑路径 → 分块落盘 → 路径写进输入框 / 状态栏 / 日志
* @param self 被点的按钮
* @param ev 事件类型
* @param user 未使用
* @return void 无返回值
*/
static void on_btn_save_click(cg_widget_t *self, cg_event_t ev, void *user)
{
cg_app_t *app = cg_app_of(self);
cg_widget_t *edt = cg_find(app, "edt_path");
char path[1024];
long rows;

(void)ev;
(void)user;

if (s_dr.samples <= 0) {
dr_log(app, "缓冲里还没有数据，先「开始采集」再来保存");
return;
}
if (!dr_pick_path(self, path, sizeof(path))) {
dr_log(app, "保存被取消");
return;
}

rows = dr_write_csv(path);
if (rows < 0) {
dr_log(app, "写盘失败：%s", path);
return;
}

snprintf(s_dr.csv_path, sizeof(s_dr.csv_path), "%s", path);
if (edt) cg_widget_set_text(edt, s_dr.csv_path);
dr_log(app, "已保存 %ld 点到 %s", rows, cg_path_name(path));
dr_status(app);
}

/**
* @brief 「回放」：读回 CSV → 逐行解析 → 清空图表后重放，并写日志
* @param self 被点的按钮
* @param ev 事件类型
* @param user 未使用
* @return void 无返回值
* @note 用整读接口（带长度出口）；按行切分后逐行解析，匹配不上三个数字的行（如表头）自动跳过
*/
static void on_btn_replay_click(cg_widget_t *self, cg_event_t ev, void *user)
{
cg_app_t *app = cg_app_of(self);
cg_widget_t *chart = cg_find(app, "cht_wave");
unsigned char *data;
char line[128];
int len = 0, i, linelen = 0;
long played = 0;

(void)ev;
(void)user;

if (s_dr.csv_path[0] == '\\0') {
dr_log(app, "还没有可回放的 CSV（先「保存 CSV」一次）");
return;
}
if (!cg_file_exists(s_dr.csv_path)) {
dr_log(app, "文件不见了：%s", s_dr.csv_path);
return;
}
data = cg_file_read_bytes(s_dr.csv_path, &len);
if (!data) {
dr_log(app, "读不出来：%s", s_dr.csv_path);
return;
}

cg_chart_clear(chart); /* 清空后重放，免得与实时曲线混在一起 */

for (i = 0; i <= len; i++) {
unsigned char c = (i < len) ? data[i] : (unsigned char)'\\n'; /* 末尾补换行收尾 */

if (c == '\\n' || c == '\\r') {
if (linelen > 0) {
long ts = 0;
int a = 0, b = 0;
int vals[2];

line[linelen] = '\\0';
if (sscanf(line, "%ld,%d,%d", &ts, &a, &b) == 3) {
(void)ts;
vals[0] = a;
vals[1] = b;
cg_chart_push_all(chart, vals, 2);
played++;
}
linelen = 0;
}
} else if (linelen < (int)sizeof(line) – 1) {
line[linelen++] = (char)c;
}
}
cg_free(data);

dr_log(app, "回放完成：%s 解析出 %ld 点", cg_path_name(s_dr.csv_path), played);
dr_status(app);
}

/**
* @brief 「开始」按钮
* @param self 被点的按钮
* @param ev 事件类型
* @param user 未使用
* @return void 无返回值
*/
static void on_btn_start_click(cg_widget_t *self, cg_event_t ev, void *user)
{
(void)ev;
(void)user;
dr_start(cg_app_of(self));
}

/**
* @brief 「停止」按钮
* @param self 被点的按钮
* @param ev 事件类型
* @param user 未使用
* @return void 无返回值
*/
static void on_btn_stop_click(cg_widget_t *self, cg_event_t ev, void *user)
{
(void)ev;
(void)user;
dr_stop(cg_app_of(self));
}

/**
* @brief 窗口关闭前：把在跳的定时器停掉（进程反正要退，这里图个干净）
* @param self 窗口伪控件
* @param ev 事件类型
* @param user 未使用
* @return void 无返回值
*/
static void on_win_close(cg_widget_t *self, cg_event_t ev, void *user)
{
(void)self;
(void)ev;
(void)user;
s_dr.active = 0;
cg_kill_timer(s_dr.timer);
s_dr.timer = NULL;
}

/**
* @brief 界面就绪：只做初始化与提示，**不启动采集**
* @param app 应用
* @param user 就绪钩子的业务数据，本程序没用
* @return void 无返回值
* @note 自检不开窗却会调这个钩子；若在这里自动开始采集，定时器就会在自检里跑起来
*/
static void on_ready(cg_app_t *app, void *user)
{
cg_widget_t *edt = cg_find(app, "edt_path");

(void)user;

memset(&s_dr, 0, sizeof(s_dr)); /* 重开界面也干净：缓冲清零、没有在跑的定时器 */
s_dr.timer = NULL;

if (edt) cg_widget_set_text(edt, "（尚未保存）");
dr_log(app, "采集记录器就绪：点「开始」按 %d ms/拍 采集模拟数据", DR_TICK_MS);
dr_log(app, "「保存 CSV」落盘到用户数据目录；「回放」从 CSV 读回来重画曲线");
dr_status(app);
}

static const cg_binding_t k_bindings[] = {
CG_BIND("on_win_close", on_win_close),
CG_BIND("on_btn_start_click", on_btn_start_click),
CG_BIND("on_btn_stop_click", on_btn_stop_click),
CG_BIND("on_btn_save_click", on_btn_save_click),
CG_BIND("on_btn_replay_click", on_btn_replay_click),
CG_BIND_END
};

/**
* @brief 入口：登记绑定与 .cgui 路径后交给运行时
* @param argc 命令行参数个数
* @param argv 命令行参数数组：argv[1] 是 .cgui 路径，写 "–selftest" 则跑自检
* @return int 进程退出码：运行 / 自检的返回值，0 = 正常
*/
int main(int argc, char **argv)
{
cg_app_desc_t desc;

memset(&desc, 0, sizeof(desc));
desc.bindings = k_bindings;
desc.auto_locate_cgui = 1;
desc.on_ready = on_ready;

if (argc > 1 && strcmp(argv[1], "–selftest") == 0) {
desc.cgui_path = (argc > 2) ? argv[2] : "datarec.cgui";
return cg_app_selftest(&desc);
}
desc.cgui_path = (argc > 1) ? argv[1] : "datarec.cgui";
return cg_app_run(&desc);
}

定时器回调的完整时序如下：

内存缓冲

图表

定时器

用户

内存缓冲

图表

定时器

用户

#mermaid-svg-WDSrkbGo8mDLGE3Y{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-WDSrkbGo8mDLGE3Y .error-icon{fill:#552222;}#mermaid-svg-WDSrkbGo8mDLGE3Y .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-WDSrkbGo8mDLGE3Y .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-WDSrkbGo8mDLGE3Y .marker{fill:#333333;stroke:#333333;}#mermaid-svg-WDSrkbGo8mDLGE3Y .marker.cross{stroke:#333333;}#mermaid-svg-WDSrkbGo8mDLGE3Y svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-WDSrkbGo8mDLGE3Y p{margin:0;}#mermaid-svg-WDSrkbGo8mDLGE3Y .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-WDSrkbGo8mDLGE3Y text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-WDSrkbGo8mDLGE3Y .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-WDSrkbGo8mDLGE3Y .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-WDSrkbGo8mDLGE3Y #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-WDSrkbGo8mDLGE3Y .sequenceNumber{fill:white;}#mermaid-svg-WDSrkbGo8mDLGE3Y #sequencenumber{fill:#333;}#mermaid-svg-WDSrkbGo8mDLGE3Y #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-WDSrkbGo8mDLGE3Y .messageText{fill:#333;stroke:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-WDSrkbGo8mDLGE3Y .labelText,#mermaid-svg-WDSrkbGo8mDLGE3Y .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .loopText,#mermaid-svg-WDSrkbGo8mDLGE3Y .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-WDSrkbGo8mDLGE3Y .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-WDSrkbGo8mDLGE3Y .noteText,#mermaid-svg-WDSrkbGo8mDLGE3Y .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-WDSrkbGo8mDLGE3Y .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-WDSrkbGo8mDLGE3Y .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-WDSrkbGo8mDLGE3Y .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-WDSrkbGo8mDLGE3Y .actorPopupMenu{position:absolute;}#mermaid-svg-WDSrkbGo8mDLGE3Y .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-WDSrkbGo8mDLGE3Y .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-WDSrkbGo8mDLGE3Y .actor-man circle,#mermaid-svg-WDSrkbGo8mDLGE3Y line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-WDSrkbGo8mDLGE3Y :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

loop

[每 200ms]

不再重挂，周期结束

点「开始采集」挂第一颗

回调触发（一次性）

cg_chart_push_all 推两个点

写入 ts / va / vb

回调末尾再挂一颗（形成周期）

点「停止」cg_kill_timer

五、方案对比：每拍直接写文件 vs 内存累计 + 分块落盘

采集期间数据怎么落盘，是这类记录器最核心的设计取舍。这里把两种方案放在一起对比：

结论：本程序选择「内存累计 + 分块落盘」。定时器每 200ms 触发一次，若每拍都写文件，几小时就是几万次系统调用，既拖慢采集节奏，也让自检 / 无窗口运行变得不可控。改为采集期间只在内存累计（固定数组，不用 malloc），保存时才分块落盘，把磁盘 I/O 从「每拍一次」压缩到「保存一次」，代价是固定 2.4 MB 内存与「崩溃丢未保存数据」的风险——用「满 10 万点自动停 + 明确提示」兜底，换取长时间稳定采集与极低的系统调用开销。

六、容易踩的坑

• 一次性定时器：cg_set_timer 到点触发后即被回收，定周期靠回调末尾再挂一颗；停采集时不再重挂即可，别指望它自己重复。
• 内存累计 vs 每拍写盘：采集期间只在内存累计（固定数组，不用 malloc），保存时才分块落盘 —— 每拍都写文件就是几万次系统调用，既拖慢采集节奏，也让自检 / 无窗口运行变得不可控。
• 10 万点上限保护：缓冲固定 10 万点，满了「停采集 + 明确提示」，绝不静默丢数据。
• 自检不开窗的注意事项：就绪钩子不启动采集，回调里先判「在不在采」，弹框 / 文件对话框前先问有没有窗口。
