基于STM32单片机远程汽车防盗报警器SOS震动人体感应蓝牙/WiFi/视频监控/云平台无线APP-DIY设计S435

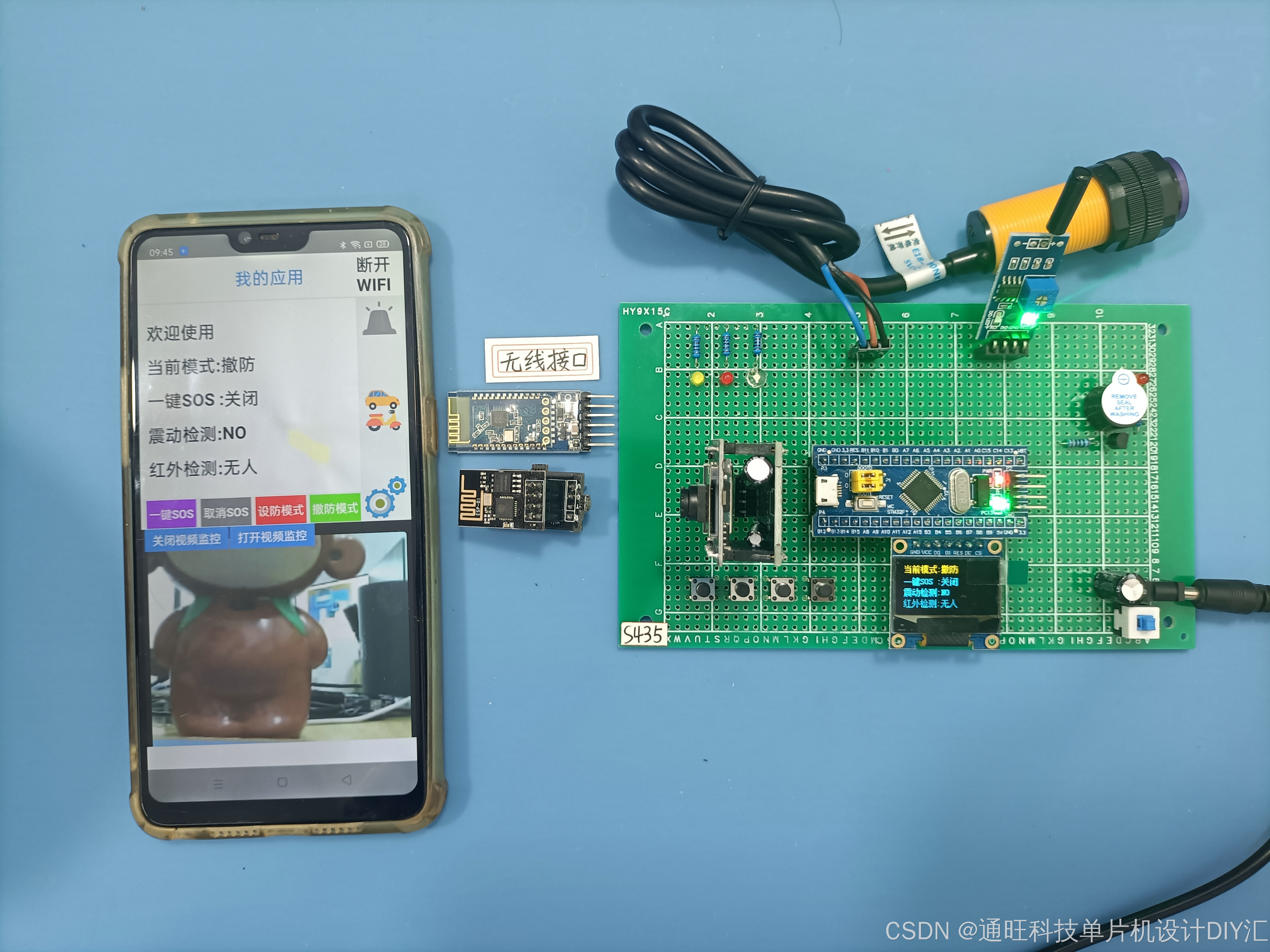

本系统由STM32F103C8T6单片机核心板、OLED屏、无线蓝牙/WIFI/视频监控/云平台模块-可选、红外检测模块电路、LED灯电路、震动检测传感器、蜂鸣器报警、电源电路、按键电路组成。

【1】OLED屏显示一键SOS、震动检测、红外检测、度阈值。

【2】指示灯状态，设防状态红灯亮起，一键SOS启动高亮白灯闪烁，红外检测到人时黄灯亮。

【3】一键SOS，可以按键启动，启动SOS后，高亮LED灯闪烁，声光报警，同时发送短信包含GPS/北斗经纬度数据。

【4】当出现上述SOS报警、设防盗窃行为、高温火灾风险时，PWM直接降档为0，电机停止运行。防止车辆被盗或阻止其他危险情况发生。

【5】异常情况声光报警及4G短信发送优先级，一键SOS>温度报警>设防检测报警。

按键说明：K1:设置 K2:设置+/调速+ K3:设置-/调速- K4:一键SOS

【6】无线APP功能：

手机端APP能够连接板载无线模块，查看设计所有数据；APP也能够发送指令完成上述所有操作。
