服务器因BIOS设置导致无法正常做RAID修复

一、服务器基本信息

1.1 服务器IP

服务器IP地址: 10.10.10.10

1.3 服务器详细信息

产品类型: Rack Mount Chassis
产品名称: NF5280M6
制造商: Inspur
绑定管理口: 10.10.10.11

1.4 固件版本信息

BMC版本: 4.14.02
BIOS版本: 06.00.01

二、问题原因

2.1 问题描述

服务器无法正常进行RAID配置操作。

2.2 根本原因分析

服务器BIOS中Option ROM执行策略配置不当，需要开启Option ROM执行策略为手动模式，并将其他设备（网卡、存储设备、视频等）的Option ROM设置为UEFI模式。

三、问题处理过程

3.1 处理步骤

步骤1: 修复操作

第一步：配置BIOS Option ROM设置

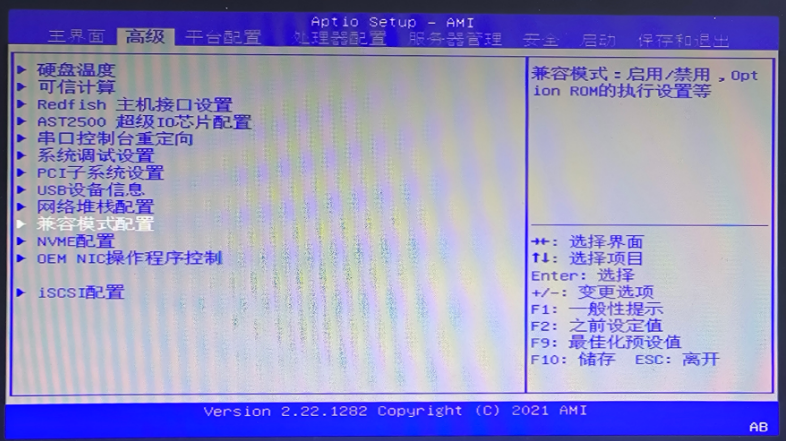

进入服务器BIOS设置界面（Delete）

进入"高级"（Advanced）菜单

首先点击"兼容模式配置"（Compatibility Mode Configuration）

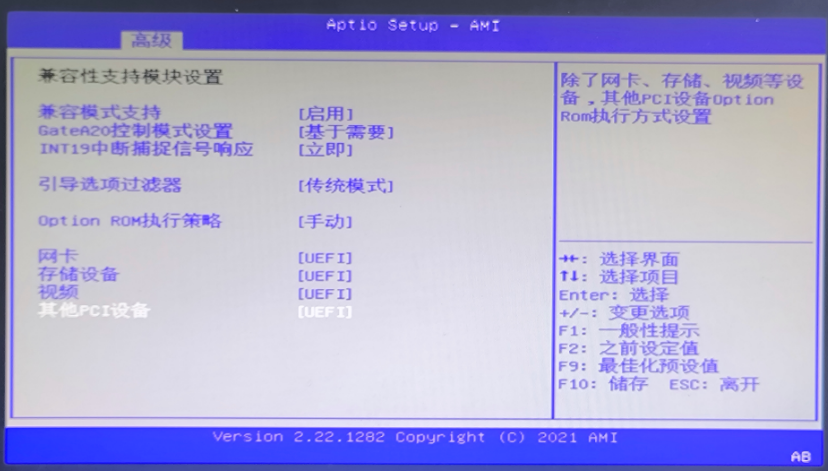

选择"兼容性支持模块设置"（Compatibility Support Module Settings）

配置以下设置：

Option ROM执行策略：设置为"手动"（Manual）
网卡（Network Card）：设置为"UEFI"
存储设备（Storage Device）：设置为"UEFI"
视频（Video）：设置为"UEFI"
其他PCI设备（Other PCI Devices）：设置为"UEFI"

按"F10"保存退出

服务器重启后，重新进入BIOS界面

进入"高级"（Advanced）菜单

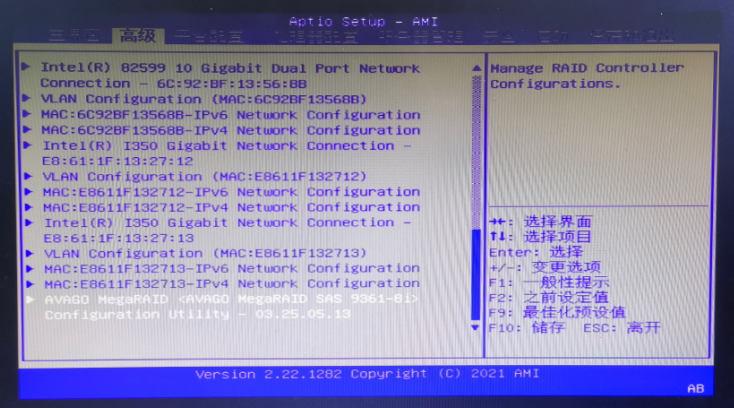

点击最下面的RAID选项（AVAGO MegaRAID Configuration Utility）
在这里插入图片描述

第二步：创建虚拟驱动器（Virtual Drive）

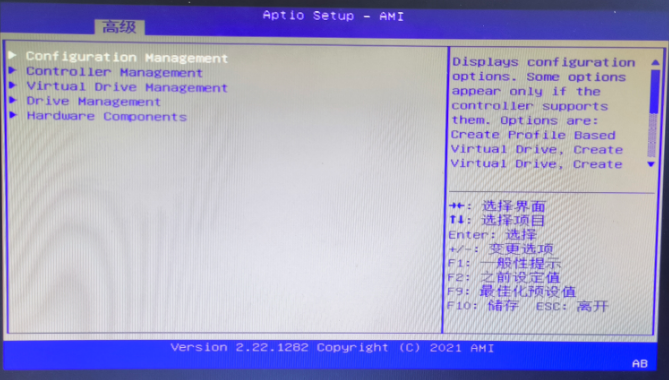

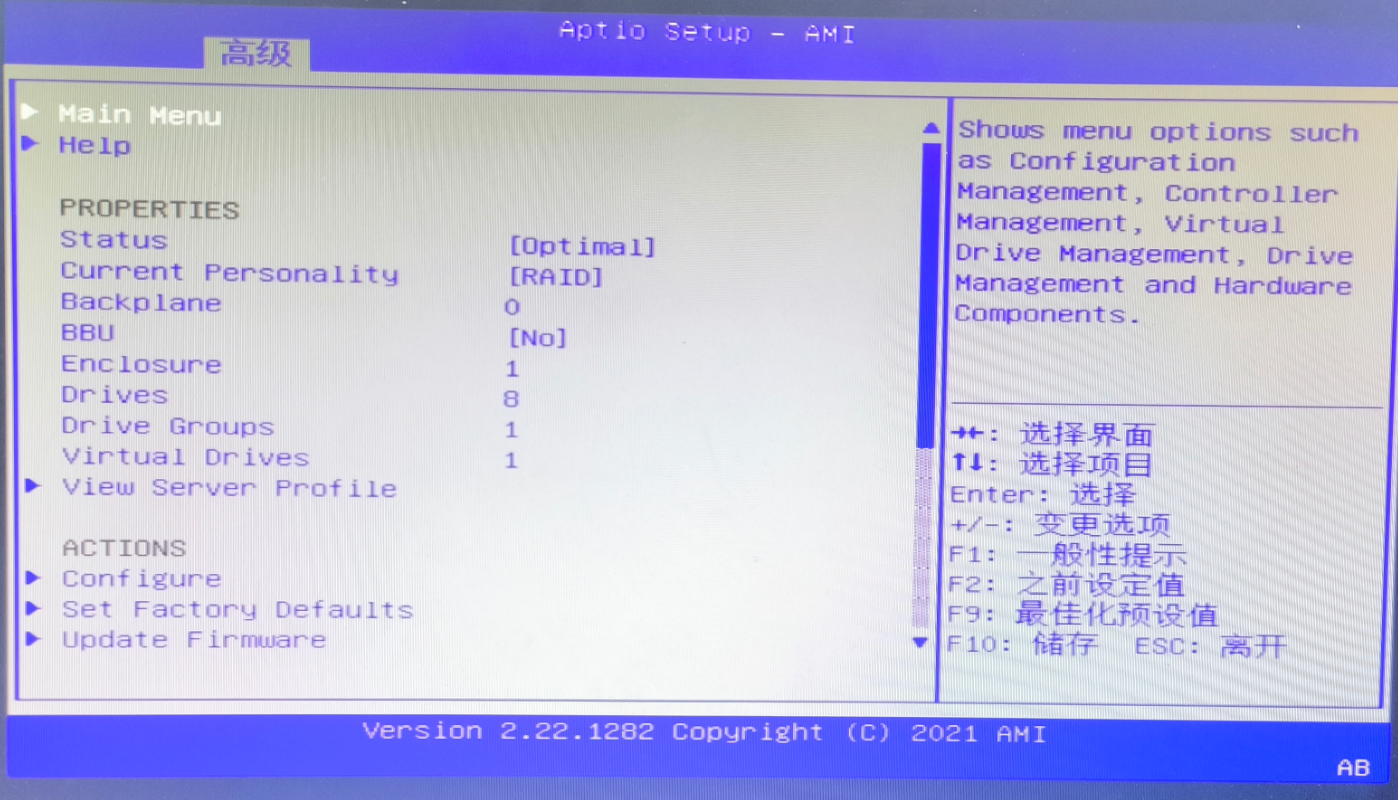

进入RAID配置工具主界面，查看硬盘识别情况

点击"Configuration Management"

选择"Create Virtual Drive"

点击"Select Drives"

将所有硬盘的状态从"禁用"（Disabled）改为"启用"（Enabled）

配置完成后，点击最下方的"Apply Changes"

选择"Save Configuration"保存配置
在这里插入图片描述

在这里插入图片描述

步骤2: 验证操作

通过带外管理IP（10.10.10.11）登录BMC管理界面

进入BMC模式

点击"存储"（Storage）选项

查看RAID配置情况，确认8块盘全盘RAID5阵列已正常创建和配置
