RK3566-Android11-红外遥控器按键适配

RK3566-Android11-红外遥控器按键适配

文章目录

• 前言-需求场景
• 一、参考资料
• 二、需求分析
• 三、修改文件
• 四、实现方案
• • 配置设备树-红外客户编码和按键编码
  • • 核心配置-配置客户编码
    • 配置红外按键
    • 细节说明
  • PhoneWindowManager- Framework层适配验证
• 五、知识点扩展
• • getevent 验证是否配置了设备树映射按键
  • Framework层看是否接收并处理红外按键
  • • 日志解读
    • 解决方案分析
    • PhoneWindowManager – framework层 坑点
• 总结

前言-需求场景

产品使用的是RK3566 主控，用到了红外遥控器功能。客户拿了一个遥控器过来，让对接红外遥控器，后面就用这个遥控器码值，系统对接成功先。

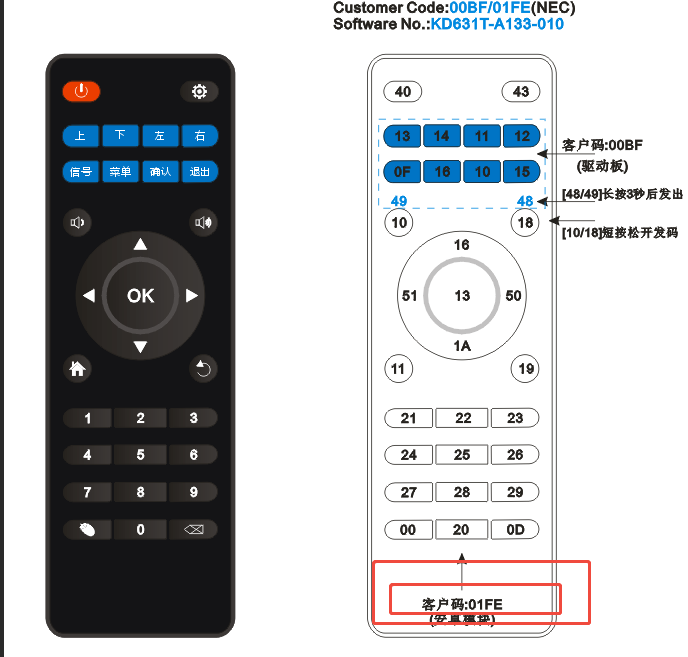

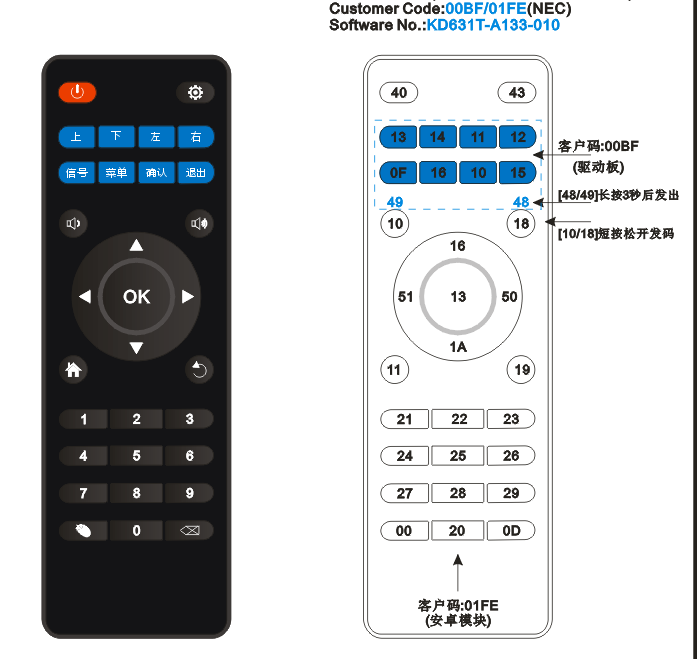

遥控器资料如下：

一、参考资料

设置遥控器按键

LubanCat-RK3562/RK3566/RK3568系列板卡快红-外

遥控器按键事件-PhoneWindowManager-配合实现文件管理器菜单功能

MTK-Android12-适配蓝牙遥控器按键

Linux驱动-PWM-pwm输入捕获实验（二）- 字符设备-中断捕获基础知识点

二、需求分析

这里要有几个关键点：

• 内核相关：rk 红外irq 基本用的都是pwm3 口，所以 如何保证硬件环境、系统驱动配置 这个基本功，方便排查问题
• 设备树配置：irq 和 蓝牙遥控器配置不一样的，irq 遥控器按键映射直接配置在设备树里面的，区别于蓝牙遥控器物理映射
• framework 层配置：不管蓝牙遥控器还是irq 遥控器，最终按键值通过底层Linux 映射传递到framework层，在framework层处理： 这一点特别关键，如何配置按键、按键如何映射、最终如何传递到framework层 都是相关知识点内容。

三、修改文件

配置红外按键码和客户编码：kernel/arch/arm64/boot/dts/rockchip/rk3568–evb.dtsi
中间层直接匹配处理案件功能：frameworks/base/services/core/java/com/android/server/policy/PhoneWindowManager.java

四、实现方案

配置设备树-红外客户编码和按键编码

路径：kernel/arch/arm64/boot/dts/rockchip/rk3568-evb.dtsi

配置了irkey1 如下：

ir_key1 {
rockchip,usercode = <0x01FE>;
rockchip,key_table =
//<0x45 KEY_POWER>,
<0x19 KEY_BACK>,
<0x51 KEY_LEFT>,
<0x16 KEY_UP>,
<0x50 KEY_RIGHT>,
<0x1A KEY_DOWN>,
<0x10 KEY_VOLUMEDOWN>,
<0x18 KEY_VOLUMEUP>,
<0x42 KEY_BRIGHTNESSDOWN>,
<0x4A KEY_BRIGHTNESSUP>,
<0x40 KEY_POWER>,
<0x11KEY_HOMEPAGE>,
<0x13KEY_SELECT>,
<0x43KEY_MENU>,
<0x21KEY_1>,
<0x22KEY_2>,
<0x23KEY_3>,
<0x24KEY_4>,
<0x25KEY_5>,
<0x26KEY_6>,
<0x27KEY_7>,
<0x28KEY_8>,
<0x29KEY_9>,
<0x20KEY_0>,
<0x13KEY_REPLY>,
<0x0DKEY_BACKSPACE>,
<0x00 BTN_MOUSE>;
};

核心配置-配置客户编码

rockchip,usercode = <0x01FE>;

这样配置了 开机后红外遥控器自动和机器连上的，就是找这个客户编码。

假如有不同的遥控器，支持不同的遥控器，那么就多配置几个irkeyn ，然后不同的客户编码即可。

配置红外按键

细节说明

设备树中配置的按键宏KEY 并 不一定一定会在Linux 层映射为Framework层的按键值，所以先保证宏定义没问题 哪怕Linux 映射没有回传到Framework层，那么要么补充映射、要么直接定义其它宏定义KEY 按键再在Framework层完成适配。

PhoneWindowManager- Framework层适配验证

在 interceptKeyBeforeDispatching 方法中，找一个按键和设备树中配置的对应上，做跳转系统设置的功能。

参考：遥控器按键事件-PhoneWindowManager-配合实现文件管理器菜单功能

MTK-Android12-适配蓝牙遥控器按键

系统设置的按键我们配置的就是KEYCODE_MENU 对应系统设置功能，在Framework层适配了一次而已。

if (keyCode == KeyEvent.KEYCODE_MENU) {
// modify by fangchen start
// Hijack modified menu keys for debugging features
/*final int chordBug = KeyEvent.META_SHIFT_ON;

if (down && repeatCount == 0) {
if (mEnableShiftMenuBugReports && (metaState & chordBug) == chordBug) {
Intent intent = new Intent(Intent.ACTION_BUG_REPORT);
mContext.sendOrderedBroadcastAsUser(intent, UserHandle.CURRENT,
null, null, null, 0, null, null);
return -1;
}
}*/

Log.d(TAG,"=== KEYCODE_SETTINGS");
if (down && repeatCount == 0) {
Log.d(TAG,"===>to KEYCODE_SETTINGS");
Intent intent = new Intent(Settings.ACTION_SETTINGS);
intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
startActivityAsUser(intent, UserHandle.CURRENT);
}
return –1;

// modify by fangchen end
}

五、知识点扩展

getevent 验证是否配置了设备树映射按键

如上：验证是否配置好了设备树

• 实际验证发现即使你配置了 设置按键标准的宏KEY_SETUP 但是 Framework层并没有收到。 那解决方案两个：要么解决Linux 层内核映射传递到上层，要么写一个其它按键 在Framework层适配中转。

按了红外遥控器 物理设置按键，getevent 如下：

按了红外遥控器 物理设置按键，getevent 反馈如下：
/dev/input/event0: 0001 008d 00000001
/dev/input/event0: 0000 0000 00000000
/dev/input/event0: 0001 008d 00000000
/dev/input/event0: 0000 0000 00000000

getevent 显示 0x008d = 十进制 141 = KEY_SETUP，说明 Linux 层设备树映射完全正常，问题出在 Android 层的 .kl 按键映射和系统处理上。

红外码 → 设备树 KEY_SETUP(141) → .kl 文件映射 → Android KeyEvent → 系统处理打开设置
✓ ✓ ✗ 可能缺失 ✗ 无标准处理

Framework层看是否接收并处理红外按键

先看日志：

PhoneWindowManager.java 打印日志如下：
2017–08–04 18:34:15.583 444–534 WindowManager system_server D interceptKeyTq keycode=0 interactive=true keyguardActive=false policyFlags=22000000
2017–08–04 18:34:15.584 444–533 WindowManager system_server D interceptKeyTi keyCode=0 down=true repeatCount=0 keyguardOn=false canceled=false
2017–08–04 18:34:15.586 444–533 WindowManager system_server D Unhandled key: inputToken=android.os.BinderProxy@3d008f1, title=com.android.launcher3/com.android.launcher3.uioverrides.QuickstepLauncher, action=0, flags=8, keyCode=0, scanCode=141, metaState=0, repeatCount=0, policyFlags=1644167168
2017–08–04 18:34:15.586 444–533 WindowManager system_server D No fallback.
2017–08–04 18:34:15.766 444–534 WindowManager system_server D interceptKeyTq keycode=0 interactive=true keyguardActive=false policyFlags=22000000
2017–08–04 18:34:15.767 444–533 WindowManager system_server D interceptKeyTi keyCode=0 down=false repeatCount=0 keyguardOn=false canceled=false
2017–08–04 18:34:15.769 444–533 WindowManager system_server D Unhandled key: inputToken=android.os.BinderProxy@3d008f1, title=com.android.launcher3/com.android.launcher3.uioverrides.QuickstepLauncher, action=1, flags=8, keyCode=0, scanCode=141, metaState=0, repeatCount=0, policyFlags=1644167168
2017–08–04 18:34:15.769 444–533 WindowManager system_server D No fallback.

日志解读

keyCode=0, scanCode=141
Unhandled key
No fallback.

问题不在 PhoneWindowManager，而在它的上游 ——.kl 文件缺少 key 141 的映射。 Linux 键码 141 没有被翻译成任何 Android KEYCODE，所以传到 PhoneWindowManager 时已经是 0（UNKNOWN）了，它当然没法处理。

解决方案分析

所以这里就出现两种解决方案：

• 解决映射问题，系统层linux kernel 层补全映射
• 不去解决映射问题，拿一个物理按键映射其它功能在framework层映射为系统设置功能即可

PhoneWindowManager – framework层 坑点

即使你完成了映射功能，那么PhoneWindowManager 有没有实际功能也要确认的。 实际发现framework层 PhoneWindowManager 的 interceptKeyBeforeDispatching 方法中根本没有 KEYCODE_SETTINGS 的执行功能，那么先补充这个功能先如果采用方案一底层解决Linux 映射问题。

if (keyCode == KeyEvent.KEYCODE_SETTINGS) {

Log.d(TAG,"=== KEYCODE_SETTINGS");
if (down && repeatCount == 0) {
Log.d(TAG,"===>to KEYCODE_SETTINGS");
Intent intent = new Intent(Settings.ACTION_SETTINGS);
intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
startActivityAsUser(intent, UserHandle.CURRENT);
}
return –1;

总结

• 红外遥控器完整适配解决方案，涉及到哪些知识点等分析，实际工作有一定参考意义。
• 内核层适配按键、设备树适配按键 、pwm 知识点也需要了解
• framework层的PhoneWindowManager 适配按键功能也需要掌握
• 对比蓝牙遥控器，按键映射逻辑可能稍微区别，实际验证问题还是有一定的共同之处的。
