06-Pipeline生命周期状态机与引用所有权

Pipeline 生命周期、状态机与 GStreamer 引用所有权

专栏：GStreamer C++ 从零到工程实战 · 第 7 篇 / 共 17 篇

系统掌握 Pipeline、Bin、NULL/READY/PAUSED/PLAYING、Preroll、Live Source，并用 RAII 理清 GstObject 与 GstMiniObject 的引用所有权。

第 6 课：Pipeline / Bin / State / Preroll

这一课非常重要，因为到现在为止，我们只是认识了“零件”：

Plugin
↓
Factory
↓
Element
↓
Pad / Property

但真正运行起来时，还需要回答三个问题：

这些 Element 放在哪里？
谁统一管理它们？
整个媒体系统怎么启动、暂停、停止？

答案就是：

Bin
Pipeline
State

一、为什么不能只创建 Element？

假设你创建了三个 Element：

videotestsrc
videoconvert
autovideosink

它们现在只是三个独立对象：

Element A

Element B

Element C

即使你把 Pad 连起来：

A → B → C

还缺一个东西：

谁来统一管理这组 Element？

比如：

全部启动
全部暂停
全部停止
统一处理时钟
统一接收消息
统一管理生命周期

如果 Application 自己一个个管：

start(A);
start(B);
start(C);

pause(A);
pause(B);
pause(C);

stop(A);
stop(B);
stop(C);

很快就会乱。

所以 GStreamer 引入：

Bin

二、什么是 Bin？

可以把 Bin 理解为：

Element 的容器。

比如：

GstBin
┌──────────────────────────┐
│ │
│ Source → Convert → Sink │
│ │
└──────────────────────────┘

它里面可以装：

Element
Element
Element
…

可以类比普通对象树：

QObject
└── child QObject

或者 UI：

QWidget
├── QPushButton
├── QLabel
└── QLineEdit

但是不要完全等同。

这里最关键的是：

Bin 可以把一组 Element 当成一个整体管理。

比如：

VideoBin
┌──────────────────────────┐
│ Decoder → Convert → Scale│
└──────────────────────────┘

Application 不一定需要关心内部三个 Element。

对外可以把：

VideoBin

看成一个整体。

三、一个很漂亮的设计：Bin 本身也是 Element

这点特别重要。

GStreamer 的层次大致是：

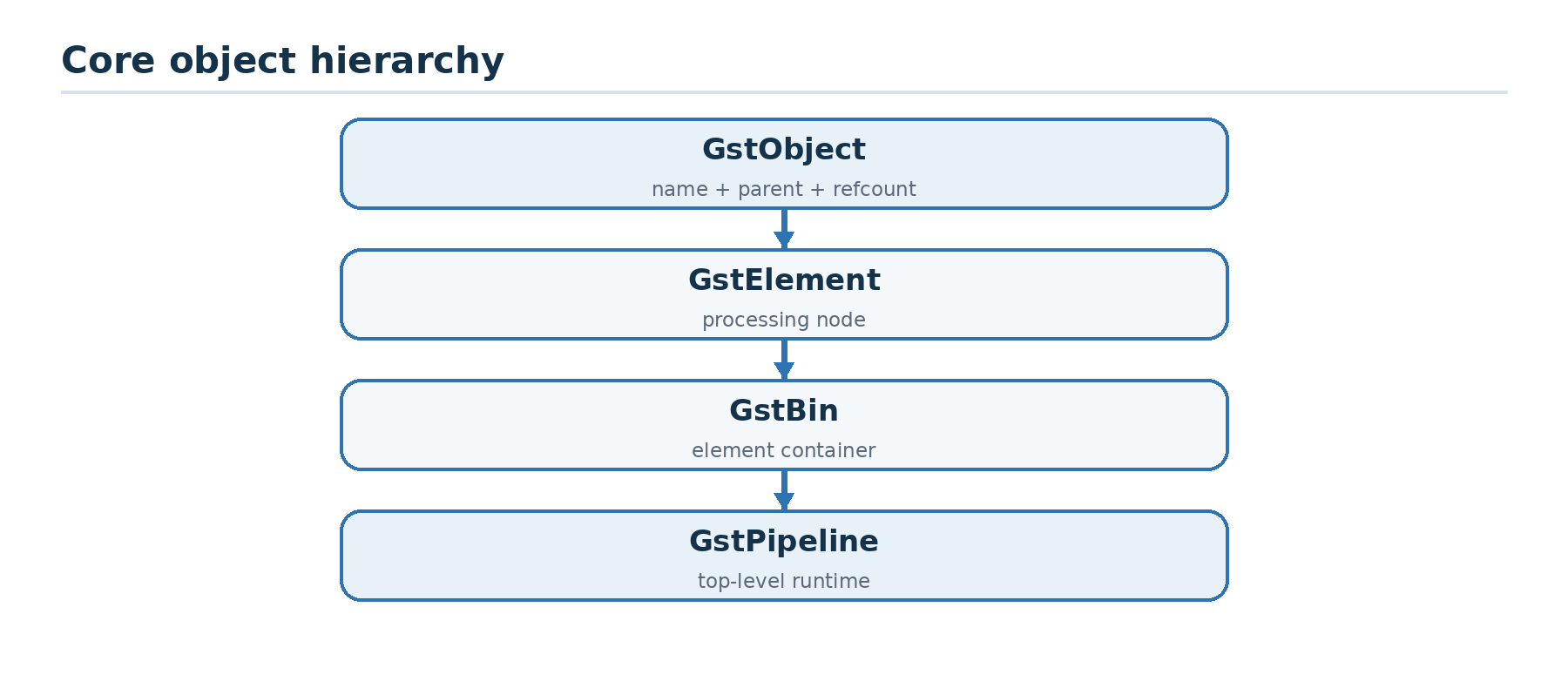

图：GstObject、GstElement、GstBin 与 GstPipeline 的继承关系

也就是说：

GstBin IS-A GstElement

所以：

一个 Bin 里面可以装 Element，而 Bin 本身又可以作为更大 Bin 的一个 Element。

这样就可以无限组合。

比如：

Pipeline
│
├── Source
│
├── VideoBin
│ ├── Decoder
│ ├── Convert
│ └── Scale
│
└── Sink

甚至：

Pipeline
│
├── InputBin
├── DecodeBin
├── ProcessingBin
└── OutputBin

这是一种非常典型的层次化组合设计。

四、那 Pipeline 又是什么？

你可以先记一句：

Pipeline 是最顶层的 Bin。

也就是：

GstPipeline
↓
GstBin
↓
GstElement

普通 Bin：

一组 Element 的容器

Pipeline：

整个媒体处理系统的顶层容器

例如：

Pipeline
┌────────────────────────────────────────┐
│ │
│ videotestsrc → convert → videosink │
│ │
└────────────────────────────────────────┘

所以以后我们写：

GstElement *pipeline =
gst_pipeline_new(\”pipeline\”);

虽然变量类型经常写成：

GstElement*

但真实对象类型是：

GstPipeline

因为它也是 Element。

五、Pipeline 比普通 Bin 多做了什么？

Pipeline 不只是“最大的盒子”。

它还承担一些顶层职责，比如：

Clock
Bus
State synchronization
整体运行管理

所以可以粗略理解：

GstPipeline
┌───────────────────────────────────┐
│ │
│ Element → Element → Element │
│ │
│ 统一 State │
│ 统一 Clock │
│ 提供 Bus │
│ │
└───────────────────────────────────┘

你以后 Application 通常不会分别操作每个 Element。

而是主要操作：

Pipeline

例如：

gst_element_set_state(
pipeline,
GST_STATE_PLAYING
);

意思不是：

“只让 Pipeline 这个对象 PLAYING。”

而是：

让整个 Pipeline 及其内部 Element 进入对应运行状态。

六、为什么 Element 必须 add 到 Pipeline？

这是个非常重要的问题。

假设：

GstElement *source =
gst_element_factory_make(\”videotestsrc\”, \”source\”);

GstElement *sink =
gst_element_factory_make(\”autovideosink\”, \”sink\”);

此时：

source

sink

只是两个独立对象。

如果创建：

pipeline

但不 add：

pipeline

source

sink

三者依旧互不属于。

所以要：

gst_bin_add_many(
GST_BIN(pipeline),
source,
sink,
nullptr
);

变成：

Pipeline
┌──────────────────────────┐
│ │
│ source sink │
│ │
└──────────────────────────┘

这一步叫：

把 Element 加入 Bin

然后才去：

gst_element_link(source, sink);

形成：

Pipeline
┌──────────────────────────┐
│ │
│ source ───────
