【硬件基础学习】极致理解PN结-走向功率大门！

PN结是个好东西，会用是大刀！不会是菜刀。。。。功率器件的根源全都是PN结，所以本篇不讲大道理，只讲干货！

一、先搞懂基础：什么是P型、N型半导体？

1. N型半导体

纯硅中掺入少量五价元素（比如磷）。

硅原子外层有4个电子，磷原子外层有5个电子，两者结合后，会多出1个自由电子，所以带负电

英语记忆：negative 负的，消极的

速记：N型=负电=多的是电子=多数载流子是电子

2. P型半导体（缺电子，空穴型）

纯硅中掺入少量三价元素（比如硼）。

硼原子外层只有3个电子，和硅结合后，少1个电子，会形成一个“电子空位”，这个空位就叫空穴。

英语记忆：positive 正的，积极的

空穴可以理解成“正电空位”，电子会不断填补空穴，看起来就像空穴在移动。

速记：P型=正电=不可能是正电荷多空穴=多数载流子是空穴

二、PN结到底是怎么形成的？（最关键一步）

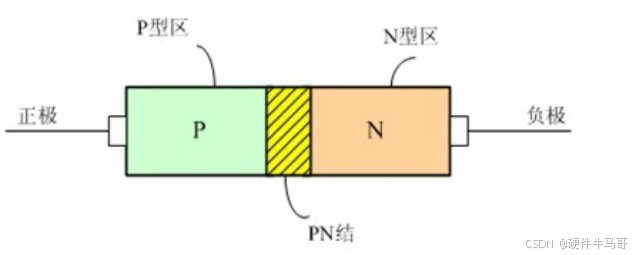

把一块P型半导体和一块N型半导体，通过工艺贴合在一起，接触面的位置，就会自动形成PN结。PN,PN,PN…….那肯定是什么东西从P到N啊！！！这个就是电流的方向，也就是PN结正偏时，电流时从P→N。

1. 扩散运动：电子的流动

这个流动的东西就是电子，P少N多，所以电子流动方向:P←N，相应的电流方向就是P→N；

正偏：就是正常情况下，我外加电压是P正极，N负极，刚好PN正常电流时P→N，所以就好上加好，就是正偏。

反偏：就是不正常情况下，我外加电压是P负极，N正极，与PN正常电流时P→N唱反调，所以就欠扁，就是反偏。

上述部分一定掌握理解，下面的耗尽层，动态平衡，你想了解的可以了解，当然，这些也很重要，只是对于前期运用上，可能用不上，但是只要你走硬件，这些所以的一定搞懂！

2. 耗尽层（空间电荷区）诞生

电子从N区跑走后，N区原本中性的原子，少了负电电子，就会露出正电荷；

P区得到电子后，原本的空穴被填满，多出了负电荷，就会露出负电荷。

久而久之，接触面两侧会形成一层：N侧正电荷、P侧负电荷的薄层。这一层里几乎没有自由电子和空穴，载流子被“耗尽”了，所以叫耗尽层，也就是我们说的PN结。

3. 动态平衡：不再继续变厚

耗尽层形成后，会产生一个内电场（方向：N区→P区）。这个电场会阻碍电子和空穴继续扩散。

当“扩散的力量”和“电场阻碍的力量”相等时，就达到动态平衡，耗尽层厚度固定，不再变化，稳定的PN结就形成了。

三、PN结的核心特性：单向导电性（重中之重）

PN结所有的用处，全靠这个特性：正向通电导通，反向通电截止，相当于电路里的“单向阀门”。

1. 正向偏置（导通，通电）

接法：电源正极接P区，负极接N区。（正偏）

外接电场方向和PN结内部电场方向相反，会抵消、削弱内部电场，把耗尽层“压薄”。

原本被阻挡的电子和空穴，现在可以顺利穿过PN结，持续形成电流，电路导通。

通俗理解：正向电压相当于“推开阀门”，电流顺利通过。

2. 反向偏置（截止，不通电）

接法：电源正极接N区，负极接P区。（反偏）

外接电场和内部电场方向一致，会增强内部电场，把耗尽层“撑厚”。

电子和空穴的扩散被彻底阻挡，几乎没有电流通过，电路截止。

通俗理解：反向电压相当于“关紧阀门”，电流过不去。

补充小知识点：反向电压极大时，会击穿PN结，产生反向大电流，这就是“反向击穿”，稳压二极管就是利用这个特性工作的。

四、极简总结：PN结核心考点

• 本质：P型+N型半导体贴合后，自发形成的耗尽层结构

• 核心特性：单向导电（正通反断）

• P型：多空穴，掺三价元素

• N型：多电子，掺五价元素

• 导通条件：P接正、N接负（正向偏置）

• 截止条件：P接负、N接正（反向偏置）

五、生活中的应用（看懂PN结的意义）

PN结不是抽象理论，所有半导体器件都基于它：

• 二极管：单个PN结，用于整流、稳压、指示灯

• 三极管：两个PN结组合（PNP/NPN），用于放大信号、开关电路

• 芯片、单片机：海量微型PN结集成，实现复杂运算

简单来说：没有PN结，就没有现代电子设备。
