摘要

本文系统介绍了三极管(BJT)的结构、工作原理、特性曲线及其应用。三极管由三层半导体(NPN或PNP型)构成，通过基极电流控制集电极电流，实现电流放大或开关功能。文章详细分析了三极管的三种工作区(截止、放大、饱和)及其特性，阐述了三种基本组态电路(共射、共集、共基)的特点和应用场景。重点探讨了三极管在信号放大、开关控制、振荡电路、电源稳压等领域的应用，包括低频/高频放大、数字逻辑门、LC/RC振荡器、BUCK/BOOST电源转换等电路的工作原理和Multisim仿真分析。最后介绍了三极管在电平转换、恒流源和推挽电路中的典型应用，为电子电路设计提供了实用参考。

  更多内容可点击——>

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

概述：三极管（Bipolar Junction Transistor，BJT）是一种双极型半导体器件，核心作用是电流放大或电子开关，是模拟电路和数字电路的基础元件之一。

作用：“用很小的基极电流Ib，去‘撬动’一个很大的集电极电流Ic，撬动比例叫β（hFE），而Ic与Ib的关系由基区少子(少数载流子)扩散决定，与集电结电压几乎无关。”

1、三极管的结构

三层半导体：由N型和P型半导体交替组成，分为NPN型和PNP型两种，核心区别在于电流流向和偏置电压极性。

分     类：NPN与PNP两种类型：规定箭头由E极(发射极)流向B极(基极)的为PNP型三极管，反之为NPN型三极管。

三个电极：基  极（B）：控制极，输入小电流(Ib)控制输出大电流(Ic)。

集电极（C）：收集载流子的电极，通常接高电位。

发射极（E）：发射载流子的电极，通常接低电位。

两个PN结：

发射结：基极与发射极之间的PN结。

集电结：基极与集电极之间的PN结。

载流子：三极管的载流子是参与电流传导的带电粒子，分为自由电子(负电)和空穴(正电)，其运动规律决定三极管的放大、开关等核心功能。(电流方向为正电荷的移动方向，电源外部：由正极到负极，电源内部：由负极到正极)

总结：“发射极注入、基极控制、集电极收集”

2、三极管的工作区

正偏：PN结P型半导体高电平，N型半导体低电平

反偏：PN结P型半导体低电平，N型半导体高电平

3、三极管的工作原理

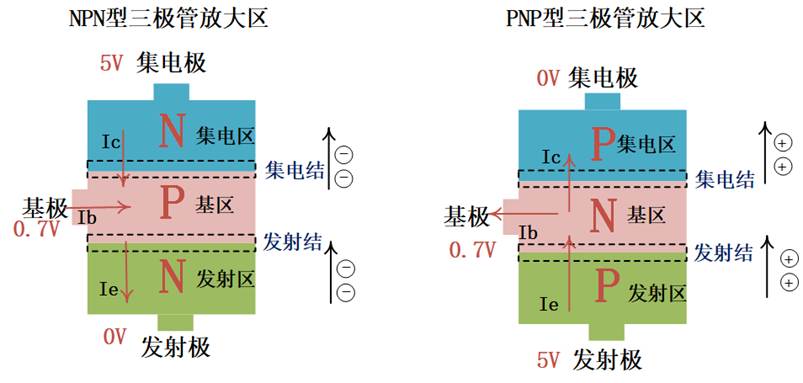

三极管工作在放大区需满足发射结正向偏置、集电结反向偏置的条件

3.1、NPN为例：阈值电压(0.5-0.7V)

1、截止——>放大：Ube≤阈值电压(0.5-0.7V)——未达到导通条件

2、放大区工作过程：阈值电压(0.5-0.7V)≤Ube≤Vcc——导通(发射极正偏，集电极反偏)

①发射结正偏时，发射区的自由电子大量注入基区。

②基区极薄且掺杂浓度低，只有少量电子与基区空穴复合，形成基极电流Ib。

③大部分电子扩散到集电结边缘，集电结反偏产生强电场，将电子拉向集电区，形成集电极电流Ic

④电流关系：Ie=Ic+Ib，且Ic=β*Ib(β为电流放大倍数，通常为几十到几百)。

3、饱和区：Ube＞Vcc，集电极正偏，发射极正偏

3.2、PNP为例：阈值电压(0.5-0.7V)

1、截止——>放大：Ube≥阈值电压的负值((-0.5V)-(-0.7)V)——未达到导通条件或发射极反偏，集电极反偏

2、放大区工作过程：-Vcc≤Ube≤阈值电压的负值((-0.5V)-(-0.7)V)——导通(发射极正偏，集电极反偏)

①发射结正偏时，发射区的空穴大量注入基区。

②基区极薄且掺杂浓度低，只有少量空穴与基区电子复合，形成基极电流Ib。

③大部分空穴扩散到集电结边缘，集电结反偏产生强电场，将空穴拉向集电区，形成集电极电流Ic

④电流关系：Ie=Ic+Ib，且Ic=β*Ib(为电流放大倍数，通常为几十到几百)。

3、饱和区：Ube<-Vcc，集电极正偏，发射极正偏

4、三极管的输入和输出特性曲线

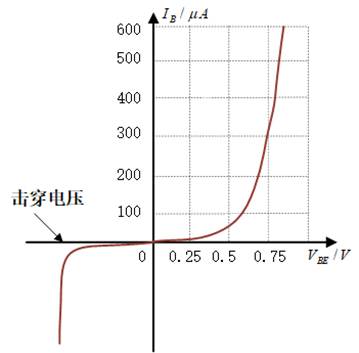

4.1、输入特性曲线(类似二极管的特性)

输入特性是指三极管输入回路中，加在基极和发射极的电压Vbe与由它所产生的基极电流Ib之间的关系。

4.2、输出特性曲线

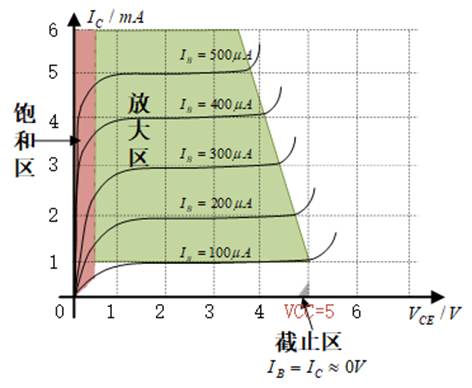

输出特性通常是指在一定的基极电流IB控制下，三极管的集电极与发射极之间的电压VCE同集电极电流IC的关系。

1、以IB为参变量，IC与UCE关系分三区：截止区（IB≈IC≈0）、放大区（IC=βIB，恒流）、饱和区（IC不受IB控制）。

2、放大区核心：IC由 IB决定，与UCE无关；饱和/截止区无放大作用，对应开关通断。

5、三极管的组态电路

三极管有共基极、共集电极、共射极三种基本组态电路，核心区别是输入/输出回路的公共电极不同，这直接决定了电路的放大能力、相位特性和应用场景。

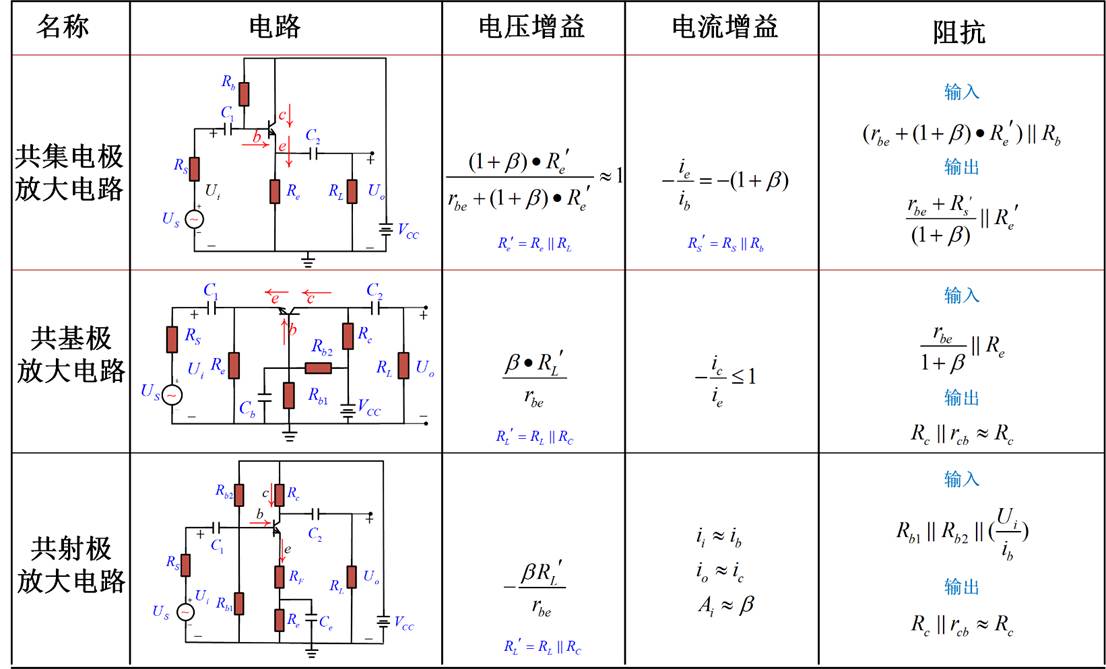

5.1、三极管组态特性总结

共集电极组态(CC):

公共电极：集电极（C）;信号路径：输入(B—>C)，输出 (E—> C)

公共电极集电极，电流放大、电压跟随（放大倍数≈1），输入阻抗高、输出阻抗低，频响较好，核心用在输入 / 输出缓冲、阻抗匹配、射极跟随器。

共基极组态(CB):

公共电极：基极（B）;信号路径：输入 (E—> B)，输出 (C—> B)

公共电极基极，电压放大、电流跟随（放大倍数≈1），输入阻抗低、输出阻抗较高，频响最优（适合高频），核心用在高频 / 宽带放大、恒流源、射频电路。

共射极组态(CE):

公共电极：发射极（E）;信号路径：输入(B—>E)，输出(C—>E)

公共电极发射极，有电流 / 电压放大，输入阻抗中等，输出阻抗较高，频响一般，核心用在低频放大、信号放大主级（最常用）。

三者核心逻辑：放大选共射，缓冲匹配选共集，高频应用选共基。

5.2、三极管组态分析过程总结

三极管三种组态（共射 / 共集 / 共基）的分析核心一致：先静后动，静态定工作点，动态析放大特性，仅因组态不同，微变等效电路的参数、输入 / 输出回路判定有差异，核心步骤无区别。

一、静态分析（直流分析）

目标：求静态工作点 Q（IBQ​、ICQ​、UCEQ​），保证三极管工作在放大区，避免失真。

核心：断开交流信号，电容视为开路，仅分析直流回路

方法：

1、估算法（最常用）：由基极直流回路求IBQ​，再由ICQ​=βIBQ​（三极管电流放大）求集电极电流，最后由集电极直流回路求UCEQ​；

2、图解法：结合三极管输入 / 输出特性曲线，标注直流负载线，确定 Q 点（适合定性分析失真）

二、动态分析（交流分析）

目标：求电压/电流放大倍数Au​/Ai、输入电阻ri​、输出电阻ro​，分析电路对交流信号的放大、传输能力。

核心：静态工作点不变，电容视为短路，直流电源视为地

步骤：

1、画微变等效电路：将三极管线性化，用rbe​（输入电阻）、βIb​（受控电流源）替代，按组态判定输入 / 输出回路；

2、列回路方程：由输入回路求Ib​与输入信号Ui​​的关系，由输出回路求输出信号Uo​与Ib​的关系；

3、求动态参数：Au​=Uo​​/Ui​，按定义求ri​（看输入端口）、ro​（除源后看输出端口）。

三、核心共性与差异

共性：所有组态均遵循先静后动，静态定 Q 点是动态分析的前提（Q 点不合适，动态放大无意义，易失真）；

差异：仅微变等效电路的输入 / 输出端接法、受控源作用方式不同，导致Au、Ai​、ri​、ro​的计算公式不同（如共集Au​≈1，共基ri​极低，共射Au​最大）。

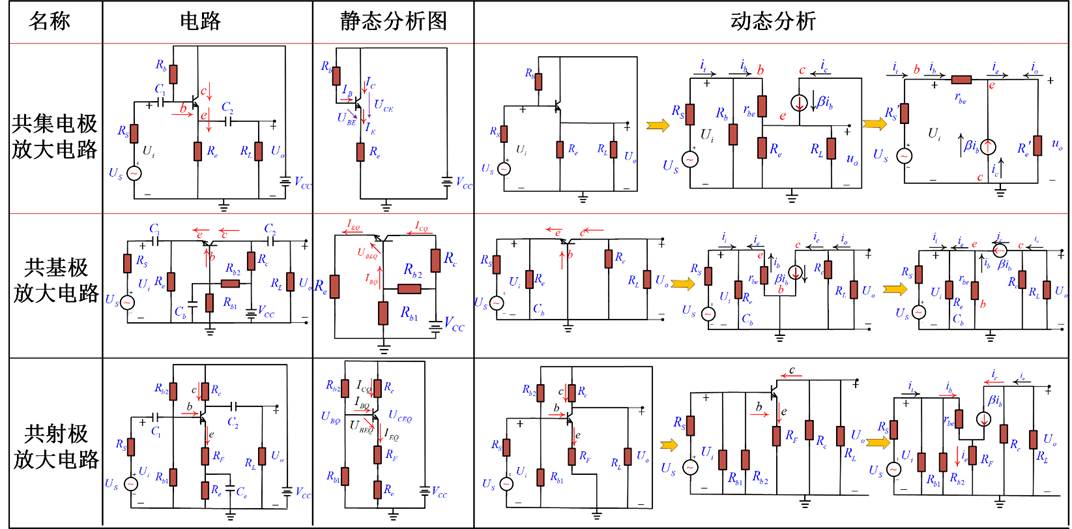

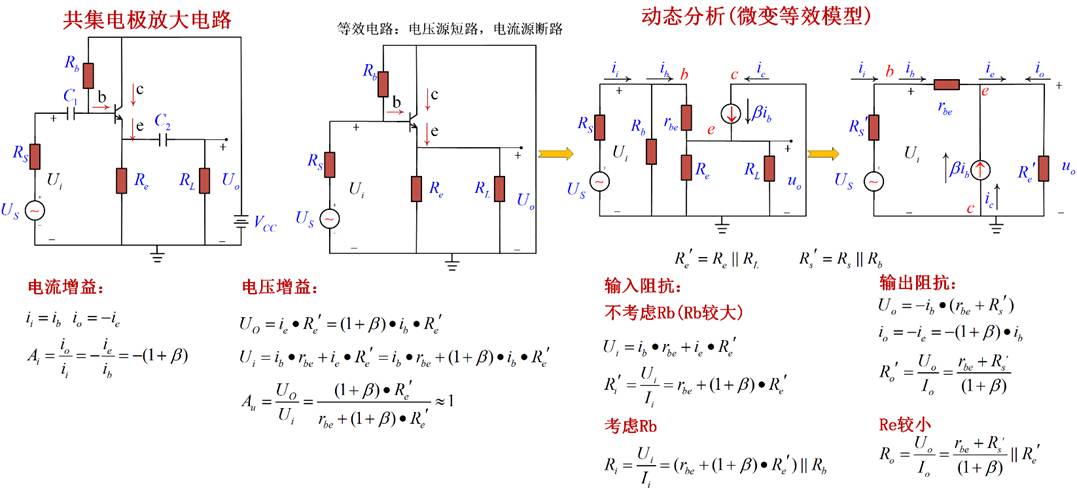

5.3、共集电极电路（CC）

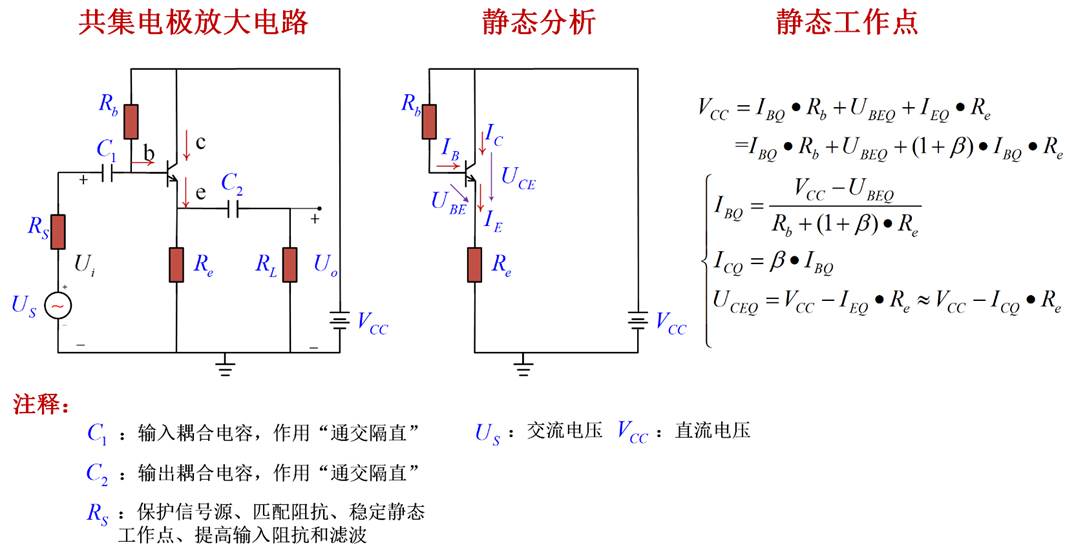

静态分析：

动态分析：

由微变等效模型得

公共电极：集电极（C）

输入回路：基极—>集电极（B—>C）

输出回路：发射极—>集电极（E—>C），也叫射极输出器。

核心特性

1、电流放大倍数-(1+β)，电压放大倍数小于1且近似等于1，无电压放大能力。

2、输入信号与输出信号同相，带负载能力强。

3、输入电阻高，输出电阻低。

5.4、共基极电路（CB）

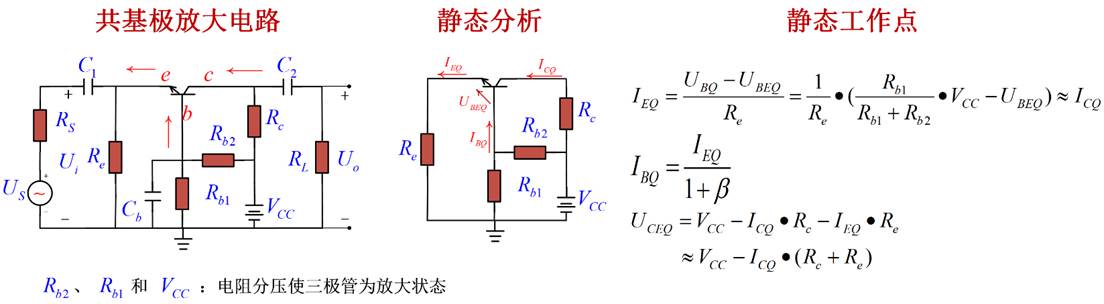

静态分析

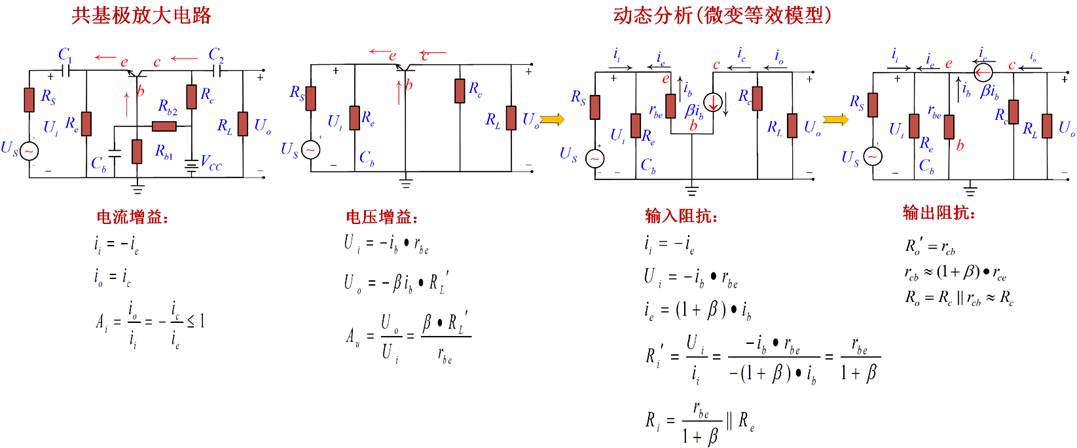

动态分析

公共电极：基极（B）

输入回路：发射极—>基极（E—>B）

输出回路：集电极—>基极（C—>B）。

核心特性

1、电流放大倍数小于等于1（Ic≈Ib），无电流放大能力，但有电压放大能力。

2、输入信号与输出信号同相，频率特性好（适合高频信号）。

3、输入电阻低，输出电阻高。

5.5、共射极电路（CE）

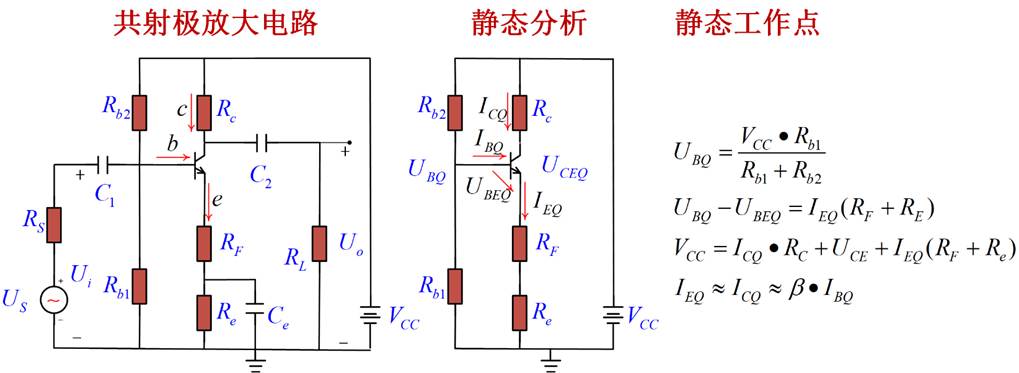

静态分析

动态分析

公共电极：发射极（E）

输入回路：基极—>发射极（B—>E）

输出回路：集电极—>发射极（C—>E）

核心特性

1、电流放大倍数β（Ic≈βIb），电压、电流都有放大能力，是最常用的放大组态。

2、输入信号与输出信号反相（输入增大，输出减小）。

3、输入电阻中等，输出电阻中等。

6、三极管的应用

三极管核心作开关和放大两大应用，依托三种组态适配不同场景，辅以恒流 / 偏置等衍生应用，是模拟 / 数字电路基础器件，总结如下：

放大应用：利用电流控制特性，通过共射（电压 + 电流放大，通用低频放大）、共基（电压放大，高频 / 宽带放大）组态实现信号幅值提升，核心用于音频、射频等模拟信号放大电路，需精准设置静态工作点避免失真；

开关应用：依托截止、饱和两种工作状态，替代机械开关，无触点、响应快，共射组态最常用，核心用于数字电路（门电路、触发器）、电源电路（Buck/Boost 开关管）、电机驱动、继电器控制等，只需控制基极电流实现通断切换；

衍生应用：基于电流恒流特性，做恒流源 / 恒流负载（偏置电路、LED 驱动）；利用温度特性，做简易温度检测 / 补偿；多管组合构成复合管，提升放大能力或开关性能。

核心：

1、模拟放大选放大区、控 Q 点；

2、数字 / 功率开关选截止 / 饱和区、控通断；

3、衍生应用依托其电流 / 温度特性适配专属场景。

一、 信号放大类

这是三极管最基础的应用，利用放大区特性实现信号的幅值提升，适配不同组态的电路特点

1、低频电压放大

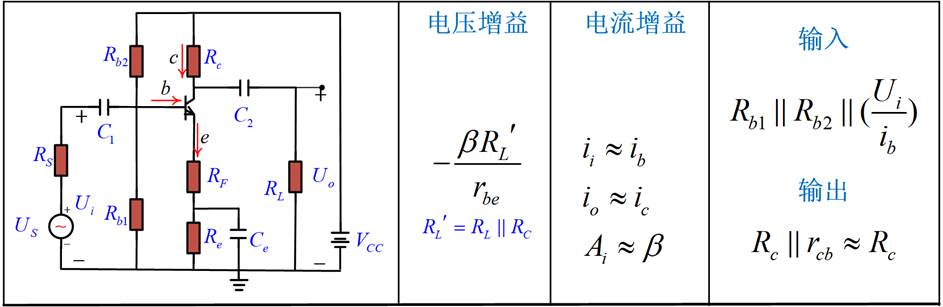

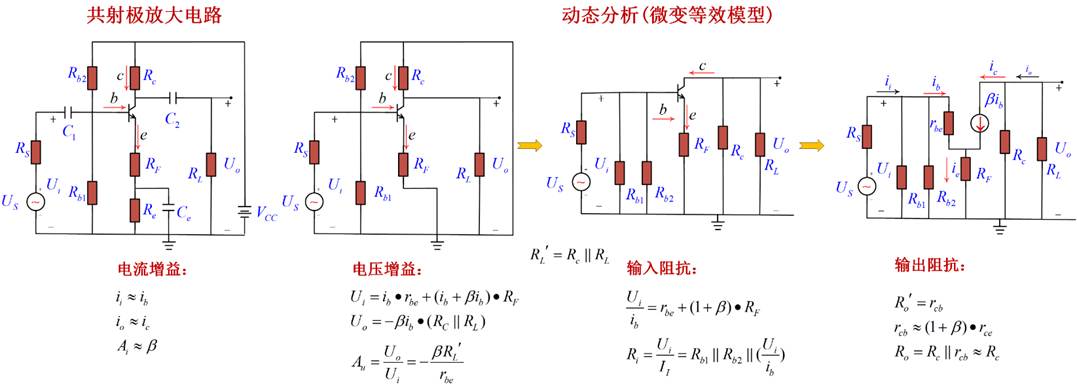

共射极放大电路相关参数

应用：一般采用共射极组态，如音频放大器、收音机中频放大电路。

原理：利用(Ic=βIb)的电流放大能力，结合集电极电阻完成电流电压转换，实现小信号的电压放大。

特点：兼顾电压和电流放大，输出信号与输入反相。

Multisim仿真分析

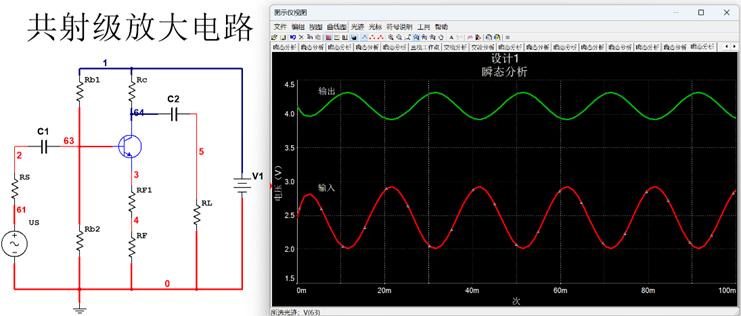

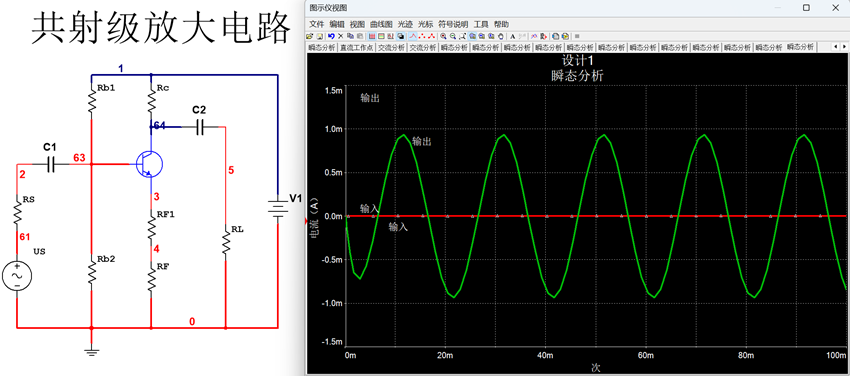

输入输出电压关系

共射极放大电路的电压输入输出曲线如上图所示，红色表示输入电压，绿色表示输出电压，输入输出电压相位相反，输出是输入的Au倍，Au的大小由三极管的参数β，变化的rbe和输出电阻决定。

输入输出电流关系

共射极放大电路的电流输入输出曲线如上图所示，红色表示输入电流，绿色表示输出电流，输出是输入的Ai倍，Ai≈β≈10(设置三极管BF参数)的大小由三极管的参数β决定。

2、高频信号放大

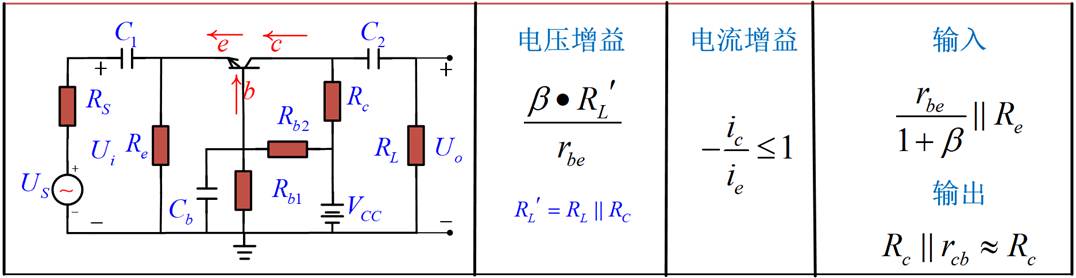

共基极放大电路相关参数

应用：采用共基极组态，如射频接收机的前端放大电路。
