【花雕动手做】NICHIBO BL65E33S 24V 有感外转子三相 BLDC 直流无刷电机

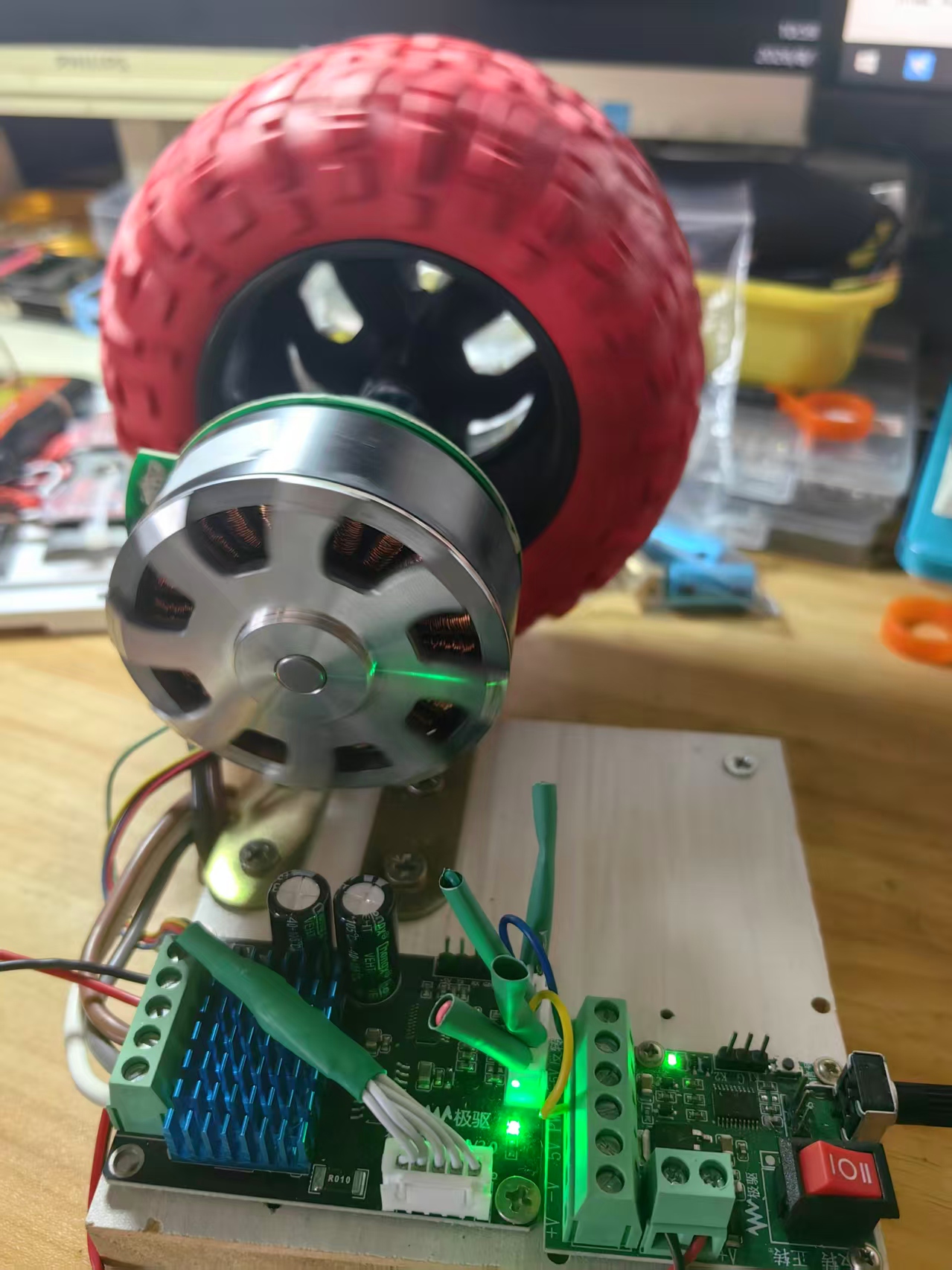

在这里插入图片描述

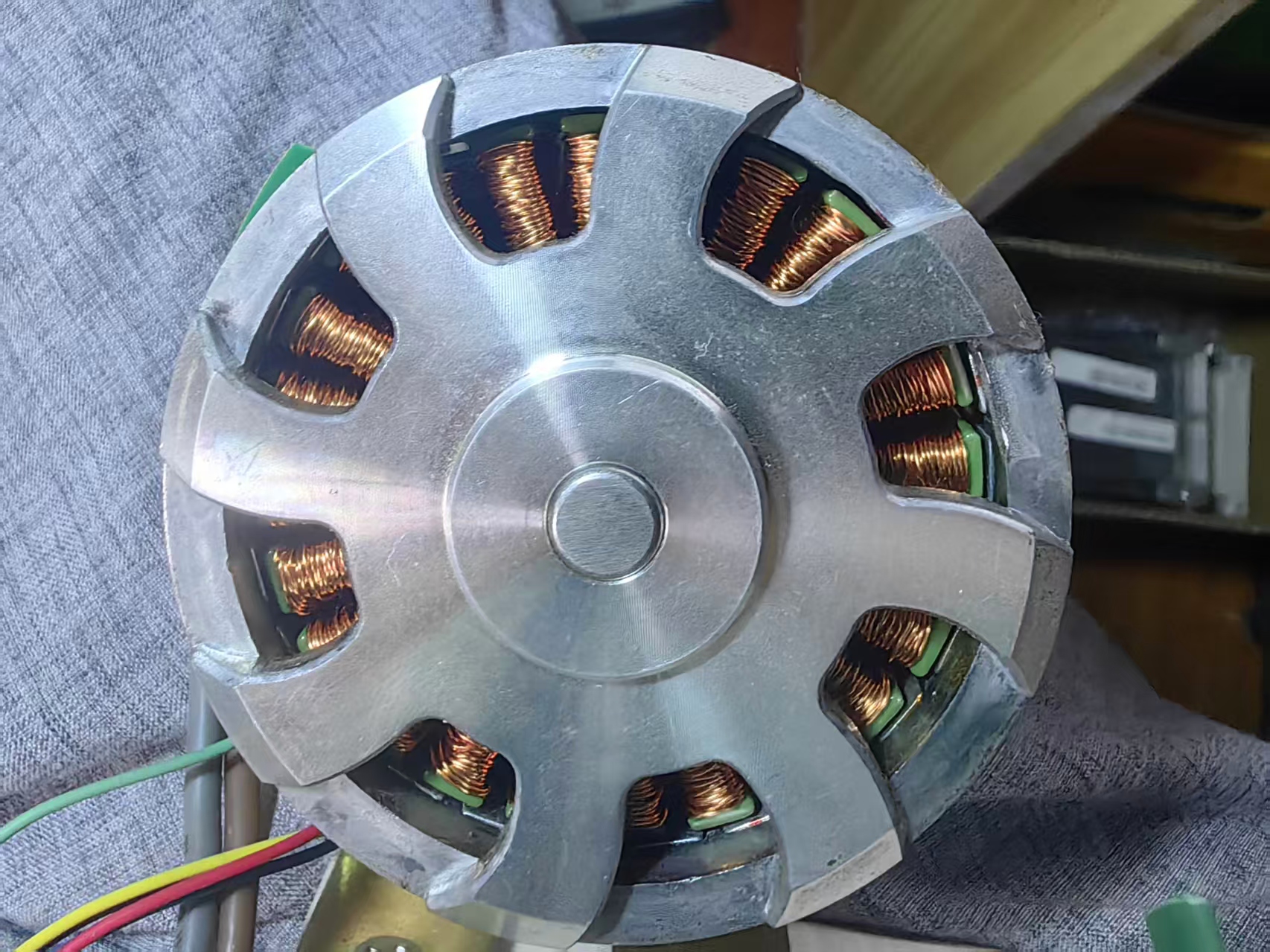

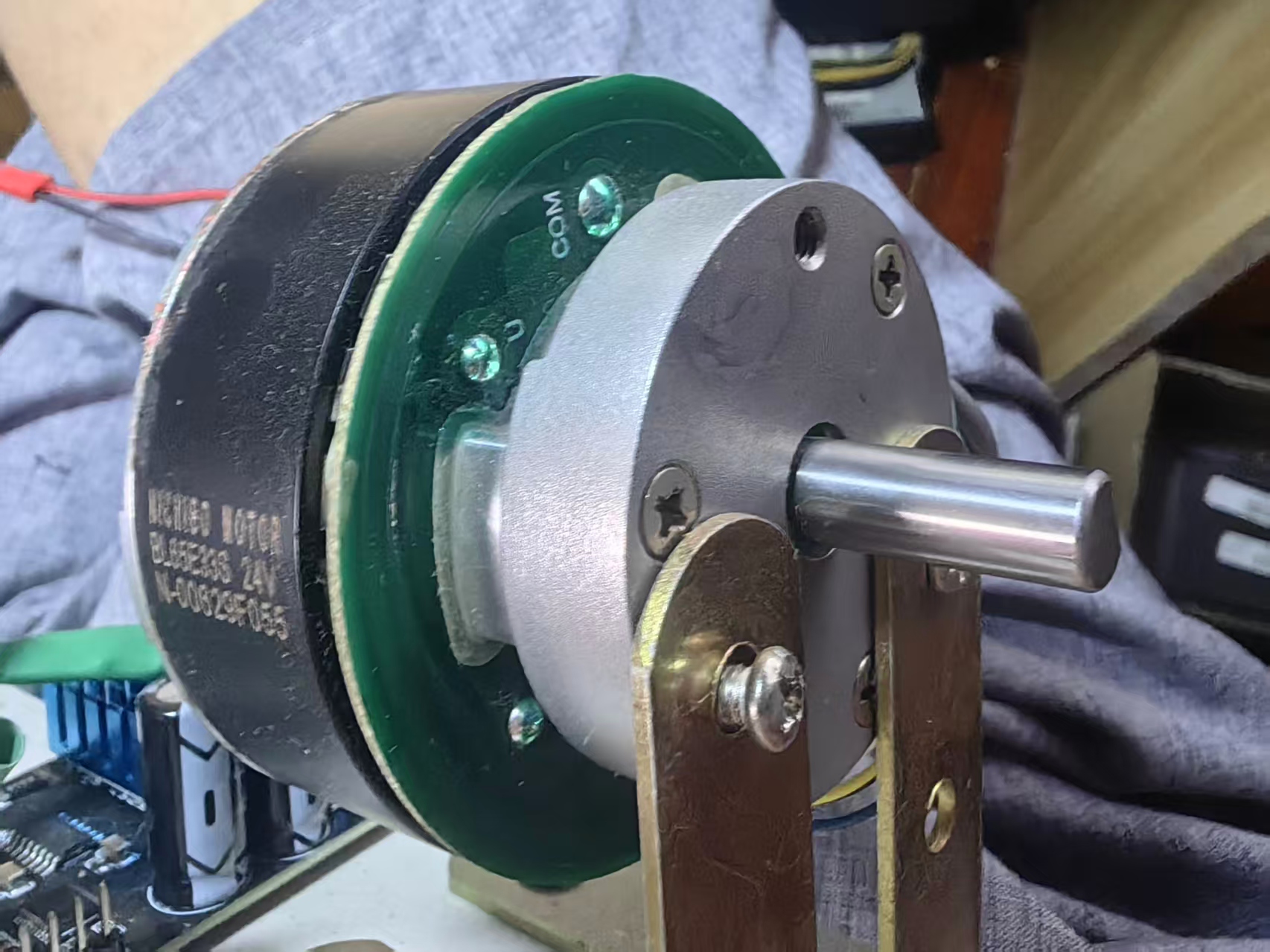

在这里插入图片描述 NICHIBO BL65E33S 24V 有感外转子三相 BLDC 电机综合介绍

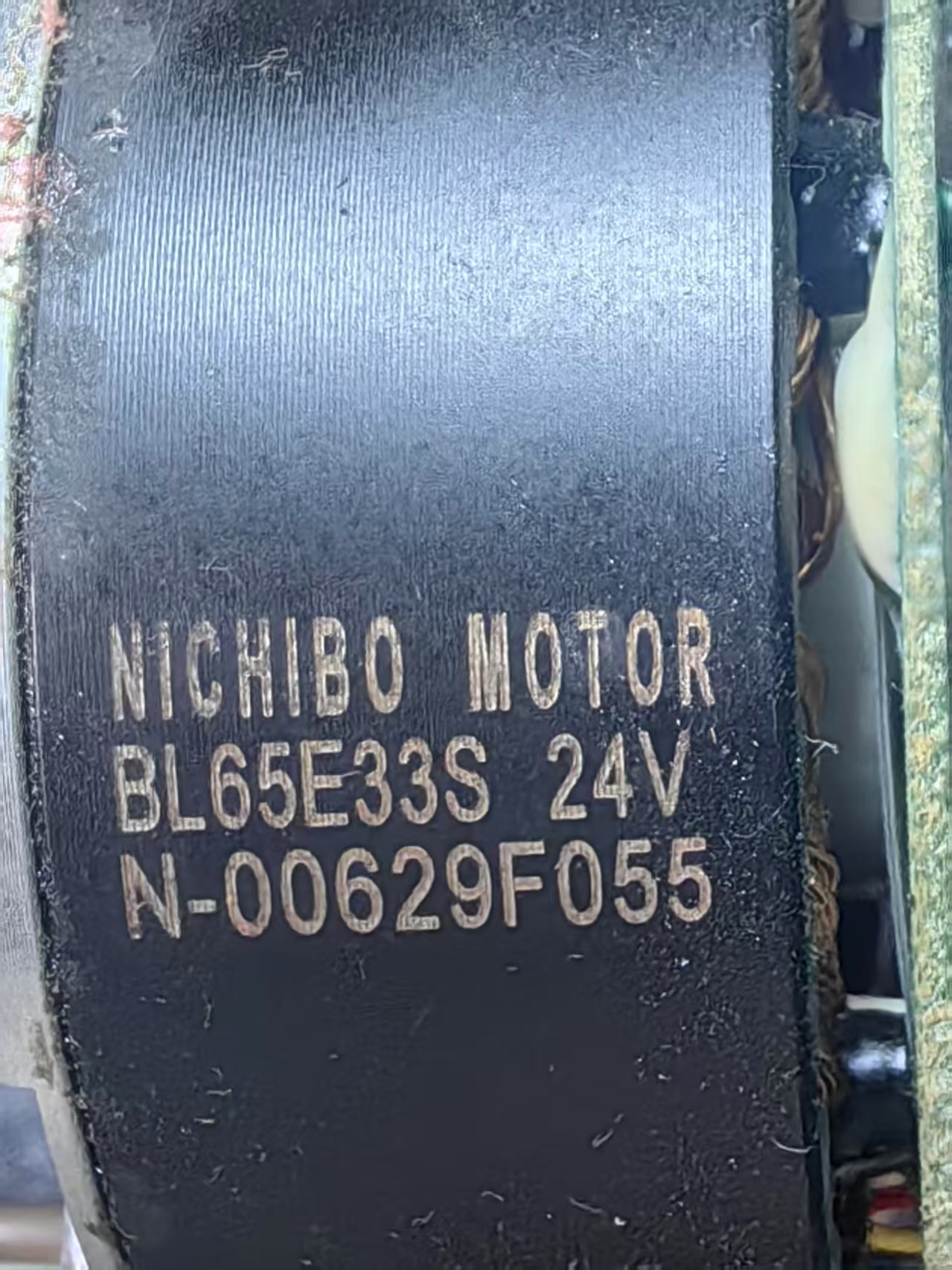

一、基础信息型号：BL65E33S（NICHIBO 日邦 / 友贸电机）类型：外转子三相直流有感无刷电机（BLDC）额定电压：DC 24V 结构尺寸：外径 Φ65mm，定子厚度 33mm；输出轴直径 8mm 配套硬件：尾部集成霍尔传感器电路板（5 线霍尔接口），完美适配 SNR8503M 有感 FOC 驱动板

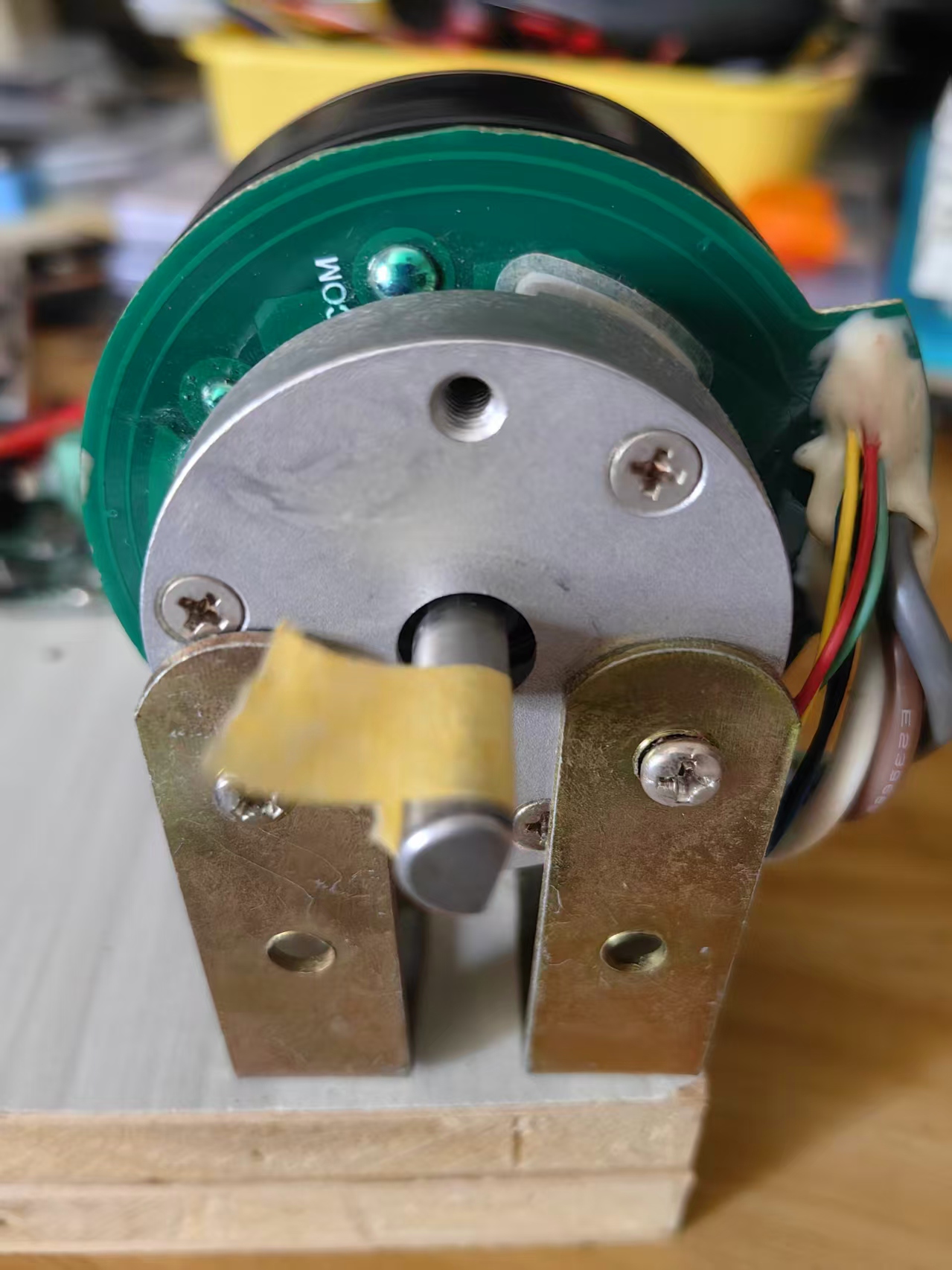

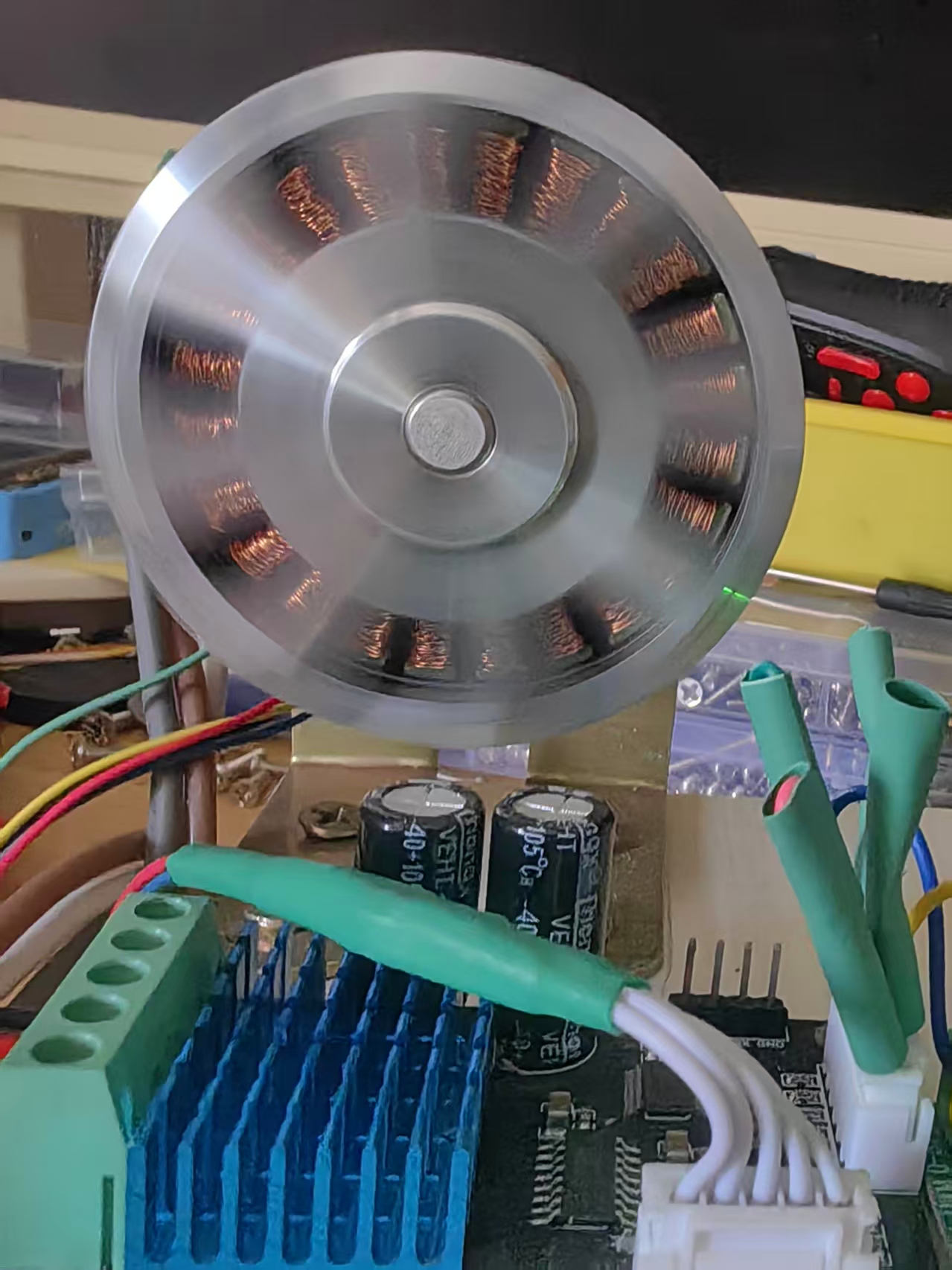

二、核心结构与原理外转子结构外壳（外圈磁钢）旋转，内部定子线圈固定；低速扭矩远优于同尺寸内转子电机，负载启动能力强。内置霍尔传感器（有感）尾部绿色 PCB 集成 3 路霍尔元件，实时检测永磁转子位置，给驱动器提供换相信号。优势：低速启动平顺、不会抖动、支持零扭矩启动，支持 FOC 正弦波驱动；不足：无感电调无法驱动这款电机。

出线组成 3 根粗动力线：三相绕组 U/V/W 5 根细霍尔信号线：霍尔 5V、GND、H1/H2/H3（HA/HB/HC）

三、电气性能参数（BL65E33S-24V 版本）工作电压范围：12V～24V 锂电典型空载转速：约 2400rpm（24V 供电）高效工作点：输出功率≈98W，持续扭矩≈0.42 N・m 堵转扭矩：最大可达 5.2 N・m（短时）特点：钕铁硼强磁，扭矩密度高，运转震动小；原生多用于筋膜枪、小型机器人云台、工业风机、小型 AGV 动力单元。注意：该电机额定功率不到 150W，手头驱动板最大支持 1600W，驱动板功率余量极大，调试不要满占空比长时间堵转，防止电机过热烧毁。

在这里插入图片描述

四、和 SNR8503M 驱动板匹配说明兼容性完美驱动板明确标注支持 BLDC_HALL 有感电机 + FOC 算法，正好匹配这款带霍尔电机。接线清单驱动板 U/V/W ↔ 电机三相粗线（顺序不对只会反转，可互换调试）驱动板 H1 H2 H3 5V GND ↔ 电机霍尔 5 根线；霍尔线序错误会抖动、无法启动。调速方式可以直接使用图上的电位器模块模拟调速，也可以 PWM / 串口指令控制转速；支持 CW/CCW 引脚控制正反转。

五、优缺点总结优点有感方案，低速性能优秀，启动不抖；外转子大扭力，适合需要持续负载的场景；自带霍尔板，接线标准化，调试门槛低； 24V 电压，适配常规锂电池供电。局限极限功率不大，不适合大功率推进；霍尔线比较脆弱，安装时避免拉扯折断；必须使用有感电调 / 驱动板，普通无感无刷驱动器无法驱动。

六、常见应用场景筋膜枪动力源、小型机器人关节、冷却风机、云台驱动、小型输送滚轮、创客 BLDC 开发实验平台。

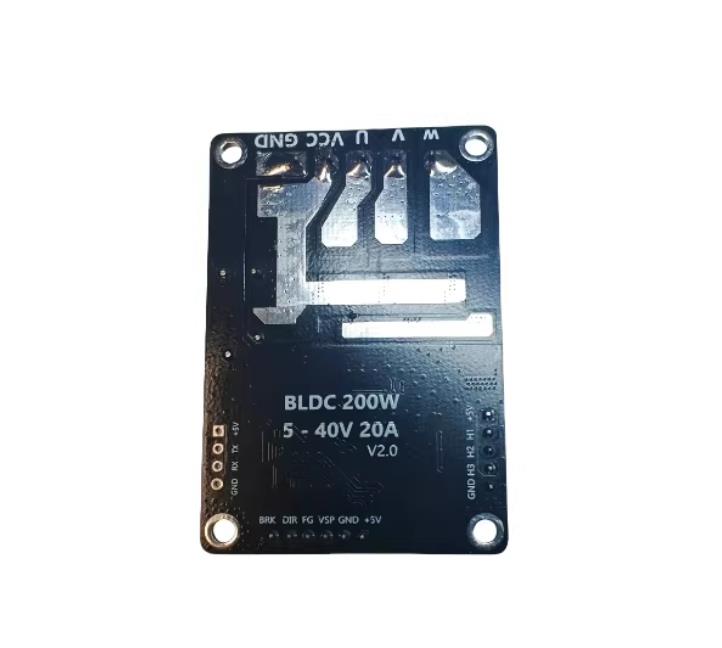

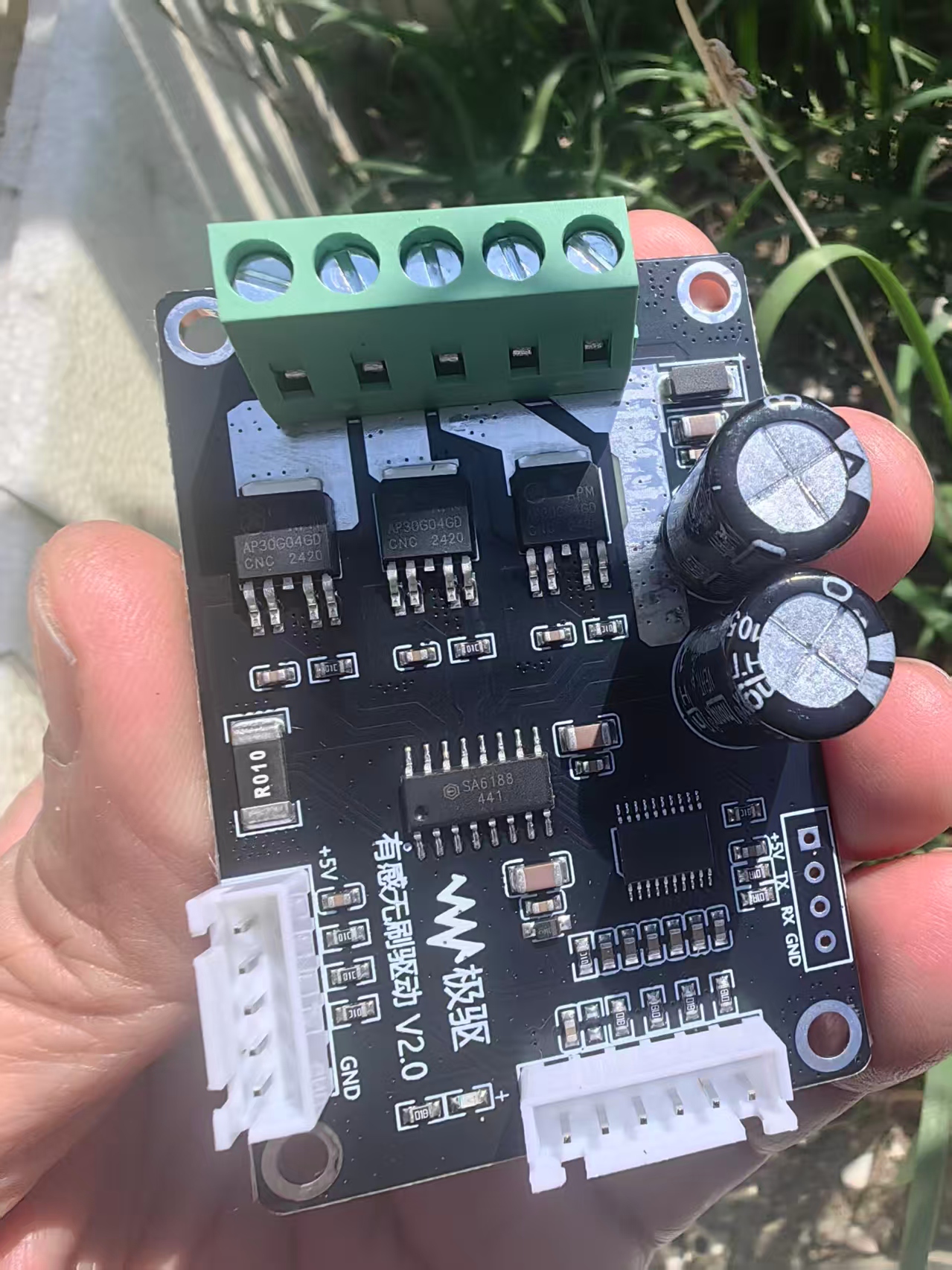

在这里插入图片描述使用这一款专为中小功率无刷电机设计的有感 BLDC 驱动板，支持最高40V 电压、200W 功率输出，采用三相桥式驱动 + 霍尔位置反馈，可实现平稳启动、精准调速与正反转控制，并支持串口通信远程调节，是智能小车、机器人底盘、小型动力设备的理想驱动方案。

一、核心性能驱动类型：三相 BLDC 有感驱动（带霍尔传感器）工作电压：直流 6V–40V 适配功率：最大 200W 控制方式： PWM 模拟调速按键 / 电平正反转控制 UART 串口通信（指令调速、启停、换向）运行特性：启动平稳、低速力矩足运行噪音低、效率高支持闭环稳速

二、优势特点有感驱动更稳定内置霍尔传感器闭环换向，低速不丢步、启动有力，比无感驱动更适合机器人底盘。宽压大功率6–40V 宽电压兼容，200W 功率可满足多数小型无刷电机与机器人动力需求。支持串口通信可通过单片机 / 蓝牙 / WiFi 模块发送串口指令，实现无线遥控、自动调速、程序闭环控制，智能化程度高。保护完善内置过流、堵转、过温、欠压保护，长时间运行更安全。接线简单、易上手电机三相线、电源线、霍尔线、控制线分开标注，新手也能快速接线调试。

三、主要应用场景机器人底盘 / 智能小车无刷驱动小型无刷云台、电动工具风扇、水泵、小型高速设备调速教学实验、DIY 无刷电机项目需要串口远程控制的自动化动力机构

四、总结这款40V/200W 有霍尔 BLDC 无刷驱动板，以有感闭环保证平稳动力，以串口通信实现智能控制，兼顾稳定性、功率与扩展性，是中小功率无刷电机控制的高性价比方案。

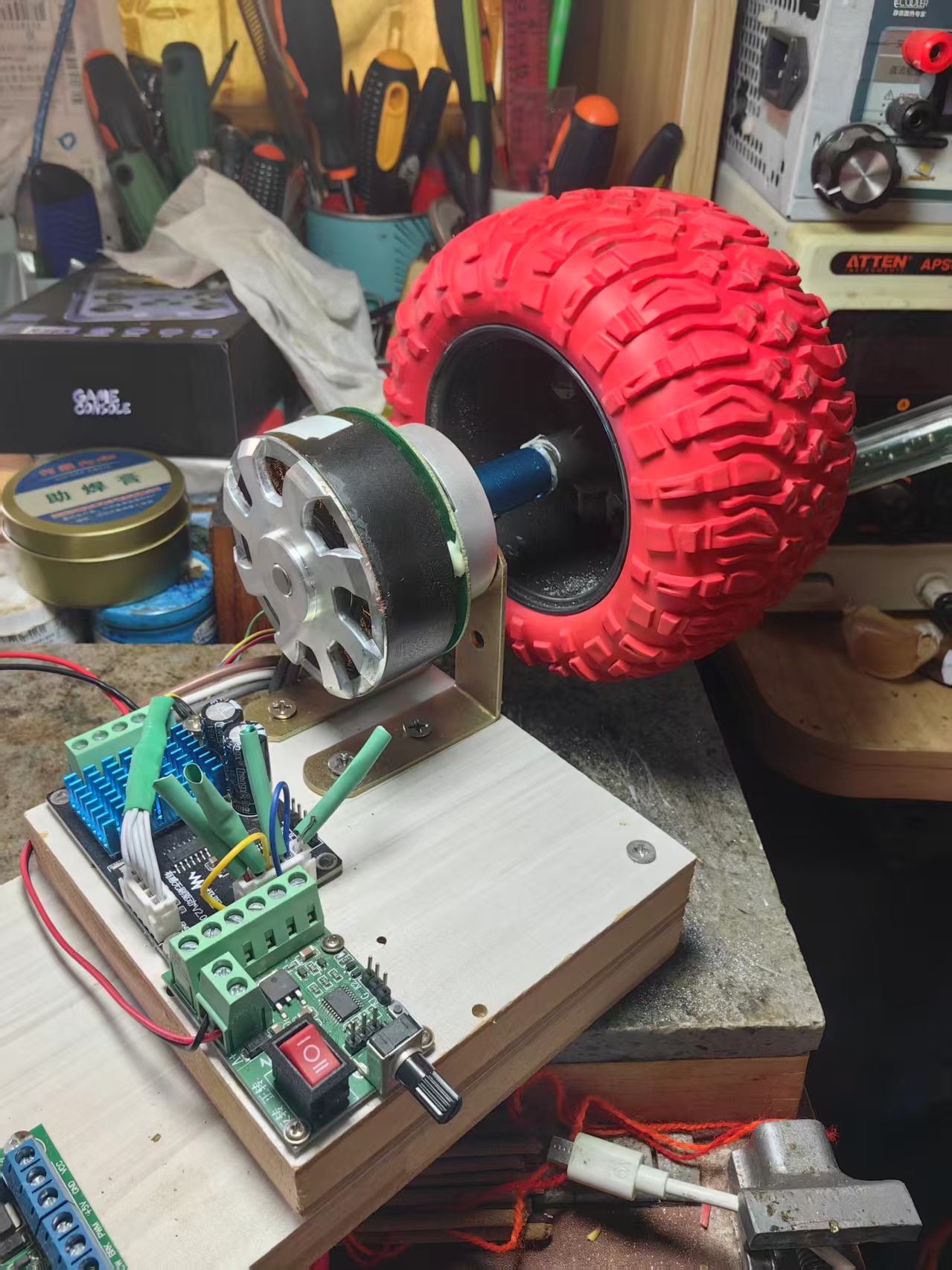

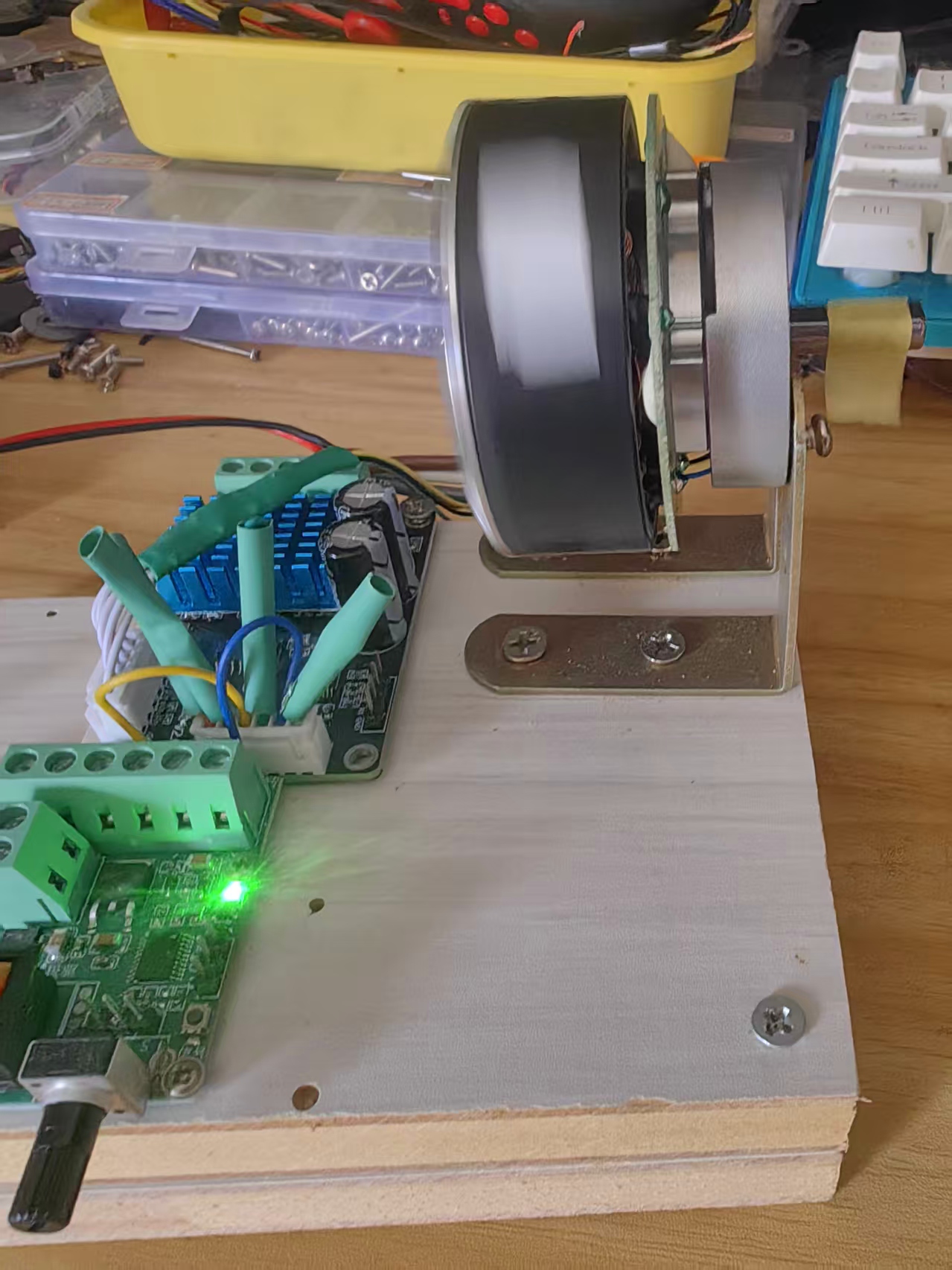

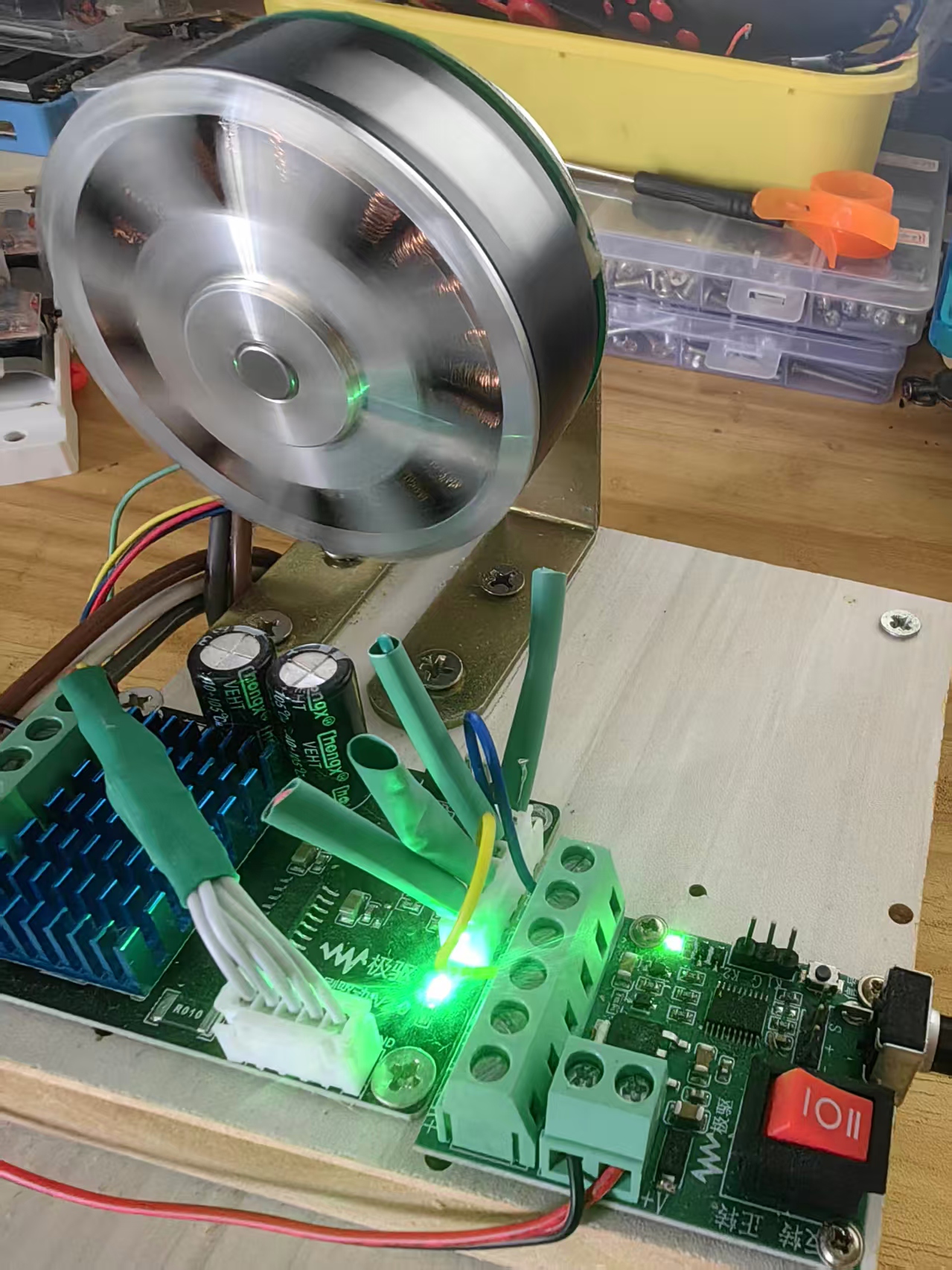

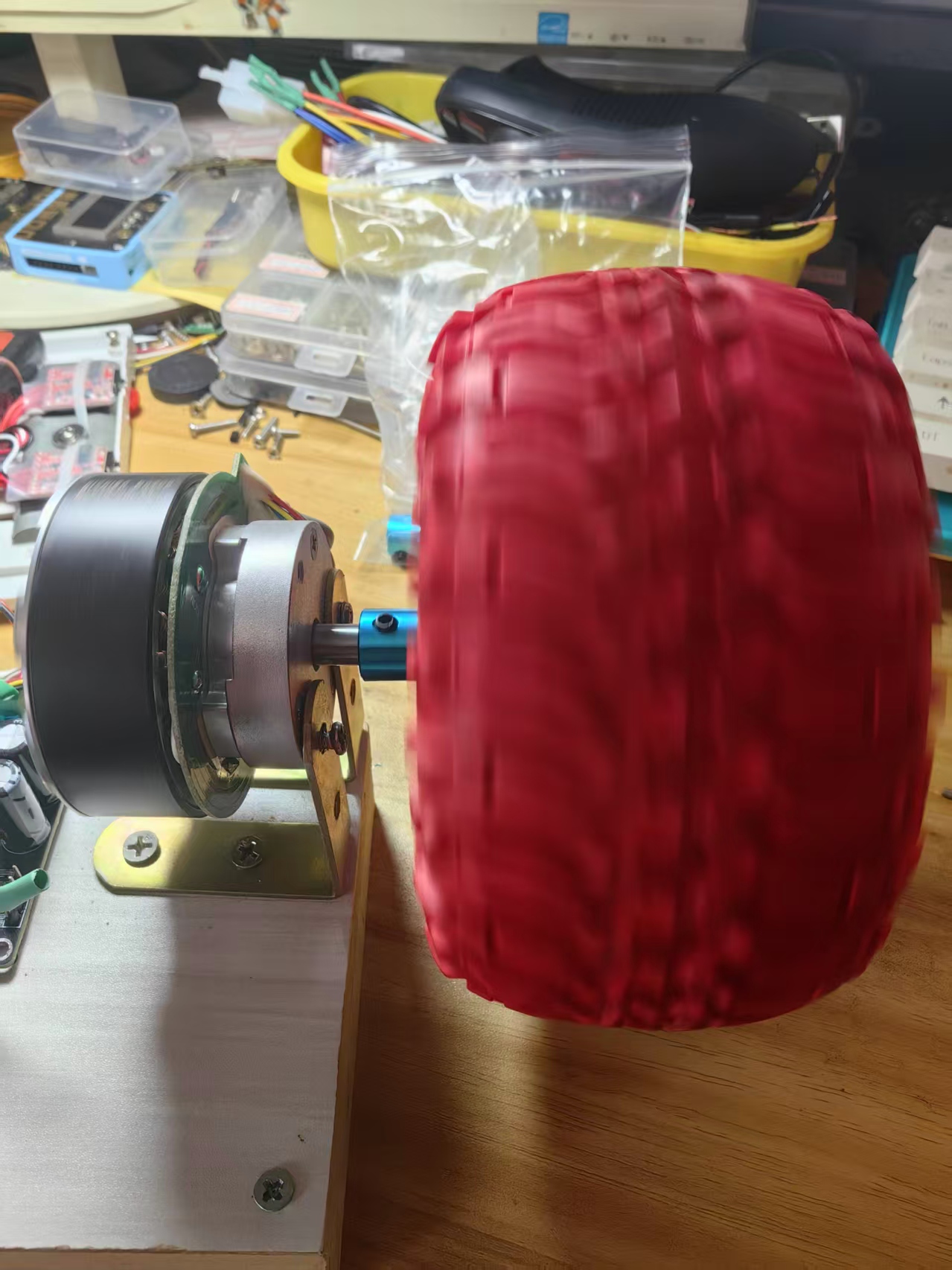

在这里插入图片描述实验测试场景图与视频记录
