PCB自动化产线中的节拍优化方法

在PCB自动化产线中，节拍决定了整线产能的上限。很多工厂在评估产线效率时，习惯盯着单台设备的产速——钻孔机一分钟钻几个孔、收板机一分钟收几片板。但单台设备跑得快，不等于整条线效率高。真正拉开产能差距的，是各工序之间的节拍协同。本文从产线实际运行场景出发，分析节拍优化的核心方法和技术实现。

节拍优化的核心逻辑：让产线少等

产线效率的损失，大部分来自“等”。前道做完了后道还没准备好，板子堆在那里等；换料的时候设备停下来等；换型的时候参数还没调好，整线都在等。这些等待时间累积起来，比设备跑得慢造成的损失大得多。

节拍优化的核心不是让每台设备跑得更快，而是减少工序之间的等待。一台收放板机夹在前后两道工序之间，它的取放节拍与前后工序匹配得越好，整线就越流畅。如果收放板机产速高于前道来料速度，设备空转等待；如果产速低于后道消耗速度，后道工序就得等板。匹配的精度决定了产线的连贯性。

方法一：消除换料等待——让产线在换料时不停机

换料停机是产线上最常见的时间损失之一。单工位设备每次换料都需要停下来切换载具，在DES和棕化工序中，一天累积下来就是几个小时的产能损失。

三工位联动设计将上料、加工、下料拆分为三个独立工位并行执行，机械手在三个工位之间连续切换，换料不需要停机。以坤鹏伯爵KPRUL-6642六轴三工位水平式收放板机为例，三个工位之间通过暂存缓冲区解耦。当某一工位因载具切换导致动作时间波动时，缓冲区暂存前序工位产出，波动不传递到整线，产速稳定在10 Pcs/min。

KPRUL-6642 六轴三工位水平式收放板机

换料不停机带来的产能提升，比单纯提升机械手速度更直接。一台设备少停几次，整条线的连贯性就能显著改善。

方法二：缓冲工位吸收波动——让产线节奏更稳定

产线上前后工序的节拍并非始终如一。前道来料偶尔暂停、后道工序加工周期微小变化、载具切换时间略有波动——这些波动的累积最终会拉低整线效率。

缓冲工位的作用是在这些波动中提供缓冲空间。以坤鹏伯爵KPRU/L-3100三轴单工位水平式收放板机为例，配置暂存工位辅助调度。当前道来料短暂暂停时，暂存位中预存的板件可继续供料，设备不会立即停机；当后道暂缓时，暂存位可临时存放已完成取放的板件，等待后道恢复接收。

KPRU/L-3100 三轴单工位水平式收放板机

缓冲容量的大小决定了产线对波动的容忍度。缓冲容量越大，短时间波动越容易被吸收，产线运行越平稳。在换料频繁或来料状态变化较大的工序中，适当增加缓冲容量可以有效减少停线风险。

方法三：缩短换型时间——让多品种切换不再拖慢节拍

多品种小批量产线中，换型频率直接影响设备综合利用率。传统换型依赖人工调吸盘、示教取放点位、修改控制参数，单次换型从数十分钟到半小时不等。一天换几次型，累计产能损失可观。

手臂自动调整功能将换型操作从机械调校转变为参数调用。以坤鹏伯爵KPRU/L-6440六轴斜立式双工位收放板机为例，搭载六轴机械手，手臂可自动调整位姿，兼容平板载具与多种角度L架。

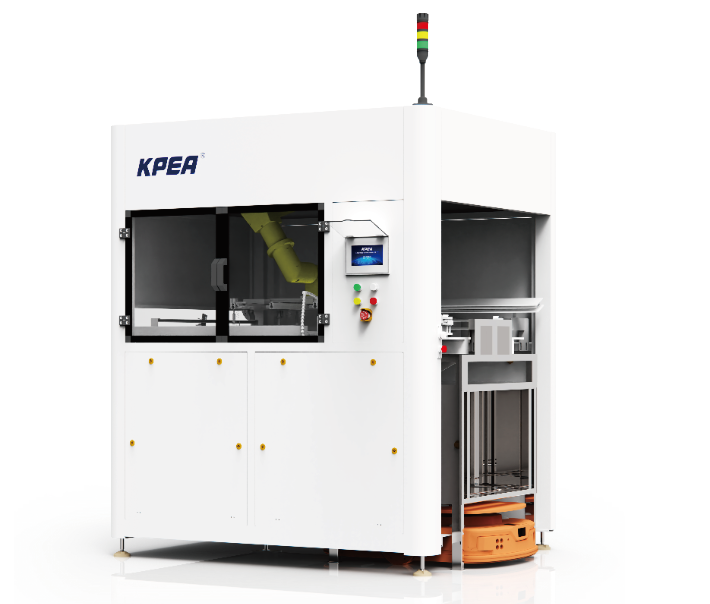

KPRU/L-6440 六轴斜立式双工位收放板机

换型时调用对应参数，机械手自动切换取放角度和行程，换型时间从分钟级压缩到秒级。KPRL-5000B六轴双工位钻靶上料机同样标注手臂可自动调整，无需人工调整吸盘组。

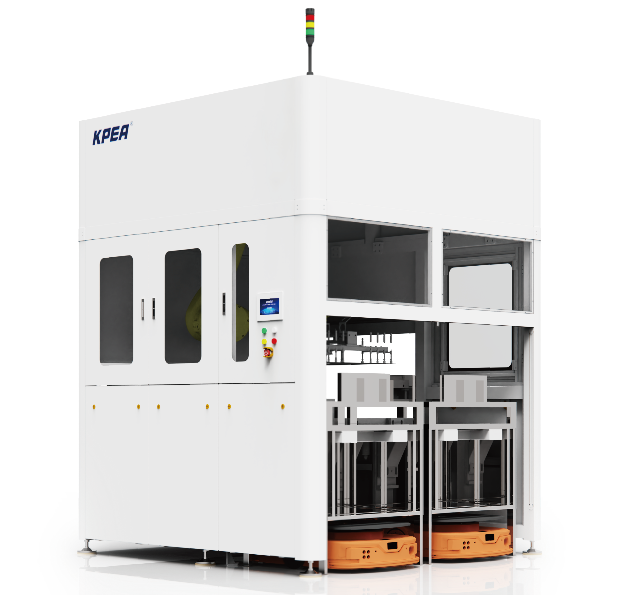

KPRL-5000B 六轴双工位钻靶上料机

每次换型节省的时间看似不多，但在长期多品种生产中累积起来，对整线效率的提升不亚于设备产速本身的优化。

方法四：优化取放路径——让机械手少跑空路

机械手取放路径的长度直接影响取放节拍。水平式布局中，机械手在两个工位之间往复运动，空行程距离较长。斜立式双工位布局让板件倾斜放置，取放路径比水平式更短，上料与下料可并行执行，产速可达8 Pcs/min。

在空间布局上，设备与前后工序的进出料口距离也影响整体节拍。设备离得越近，板件流转时间越短，产线连贯性越好。

总结

PCB自动化产线的节拍优化，核心不在于让某台设备跑得更快，而在于让整条线少等。消除换料等待、缓冲吸收波动、缩短换型时间、优化取放路径，这四个方向共同构成了节拍优化方法论。
