💥第一部分——内容介绍

文献来源：

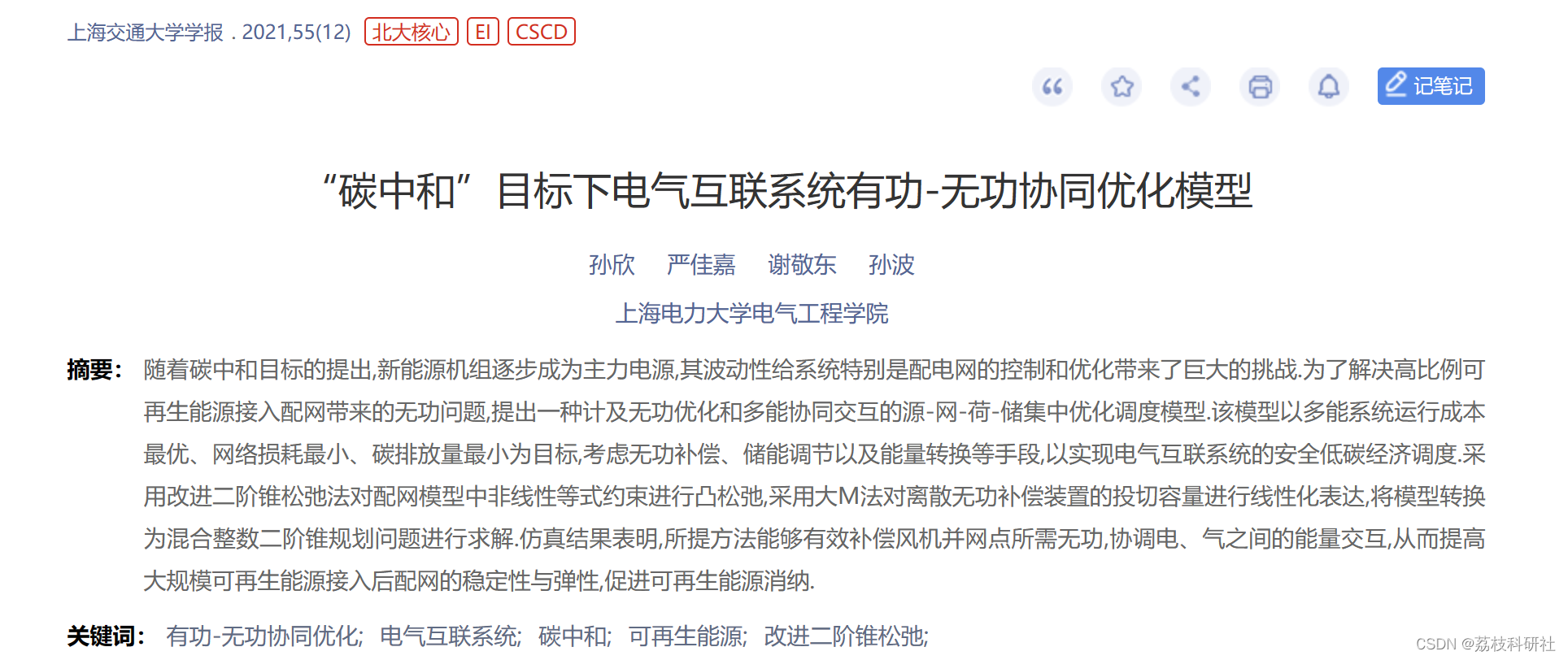

“碳中和”目标下电气互联系统有功-无功协同优化模型研究

 随着环境污染和能源短缺问题日益严重，以新能源发电技术为基础的分布式电源( DG) 越来越广 泛地应用于配电网中。但由于新能源发电的随机性、间歇性和高渗透率，分布式电源的接入增加了配电网潮流的波动程度，有必要重新考虑电压的调节方法，对引入分布式电源的配电网无功优化问题进行深入研究。

传统配电网的无功优化主要是通过调节变压器有载分接头以及投切无功补偿设备，在满足电能质 量要求的前提下实现网络损耗最小、系统能量损耗最小、平衡系统负荷、提高系统可靠性等目标。 当分布式电源接入配电网后，需要投入更多容量的无功补偿设备以增强调节电压的能力，这将增加不少成本。若能够考虑逆变器的无功特性，通过逆变器控制的分布式电源参与配电网的无功优化调节，则可大大减少配电网无功补偿设备的投资。

由于无功优化问题通常是非凸、非 线 性 且NP-难，它不像线性规划问题易于理解、找到全局最优解，其求解方法颇为复杂。目前国内外关于配电网无功优化的算法主要分为两类，一类是潮 流优化的经典算法，包括简化梯度法、牛顿法、支路交换法、内 点 法、线 性 规 划 法、二 次 规 划 法 等，这些方法应用广泛，但也存在编程困难、只能得到局部最优解等缺点。另一类是人工智能算法。

二阶锥规划( SOCP) 问题是在有限个二阶( 洛伦兹) 锥的笛卡尔乘积与仿射子空间的交集上求一

个线性目标函数的最小值或最大值，它实际上是半定规划的一种特例，是线性规划的推广，属于凸规划问题，可以在多项式时间内得到全局最优解，具有计算效率高，收敛速度快的优点。

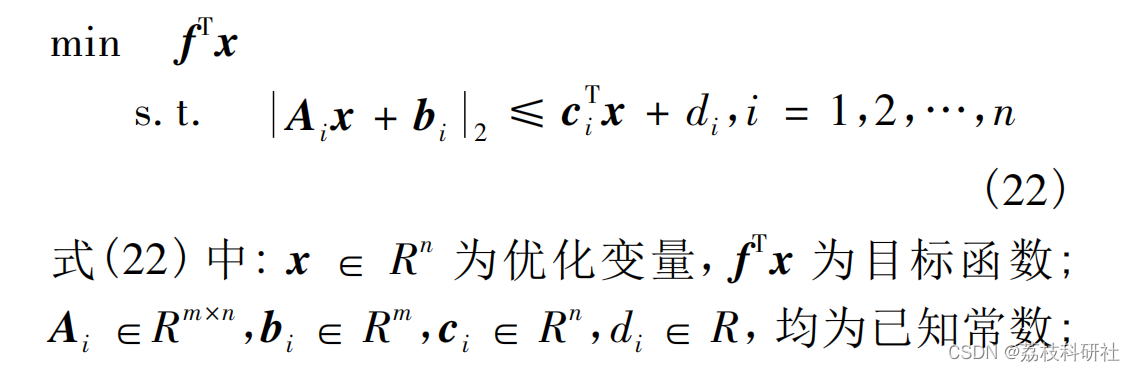

二阶锥的标准形式为：

所建立的优化模型是一个非凸、非线性、NP-难的模型，难以直接得到最优解，因此需要对原模型进行松弛凸化处理。 首先采用相角松弛的方法，将复数变量转化为幅值形式的实数变量，从而将支路潮流方程线性化。

一、碳中和目标对电气互联系统的新要求

在“碳中和”目标驱动下，电力系统需应对以下核心挑战：

二、电气互联系统的基本结构与运行特点

电气互联系统（Electrical Interconnection Systems）作为多能流传输的核心载体，具有以下特征：

三、有功-无功协同优化模型的核心要素

1. 目标函数设计

• 多目标协同：典型目标包括：
  • 最小化运行成本：涵盖发电成本、网损费用及碳交易成本
  • 电压质量优化：节点电压偏差平方和最小化
  • 新能源消纳最大化：提升风电/光伏出力占比
  • 采用λ乘子法或Pareto前沿法处理多目标冲突，实现综合效益最优

2. 约束条件

• 电力网络：潮流方程、节点电压限值、设备动作次数限制（如电容器组每日投切≤5次）
• 天然气网络：节点流量平衡、管道压力约束，采用二阶锥松弛（SOCR）处理非线性方程
• 储能系统：SOC运行区间、充放电功率限制，需避免过充/过放

3. 优化算法与求解策略

四、高比例可再生能源接入的挑战与应对

1. 关键问题

• 惯性缺失：新能源机组替代同步机导致系统惯性下降，频率变化率（RoCoF）增加，需储能提供虚拟惯性支撑
• 无功-电压耦合：光伏逆变器无功容量受有功出力制约，需建立降有功惩罚机制释放无功调节潜力
• 双向潮流冲击：馈线末端可能出现反向过载，需优化DG布局与动态无功补偿

2. 解决方案

• 多时间尺度协调：
  • 日前阶段：基于风光预测制定OLTC、SVC计划
  • 实时阶段：利用储能、SVG快速响应电压波动



• 柔性资源聚合：通过虚拟电厂（VPP）整合分布式储能、可控负荷，参与调压与调频辅助服务

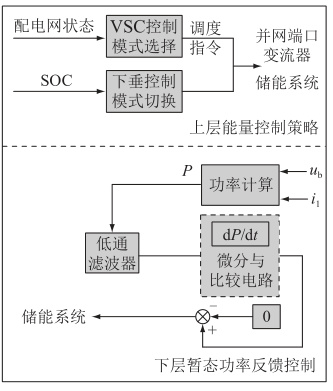

五、储能系统的协同控制策略

六、现有模型的改进案例

七、未来研究方向

结论

“碳中和”目标下的有功-无功协同优化需突破传统电力系统边界，构建多能互补、多时间尺度协调的优化框架。未来研究需重点关注高比例可再生能源渗透下的系统稳定性、储能与柔性负荷的协同控制，以及市场机制与技术模型的深度融合，为实现碳中和提供理论支撑与实践路径。

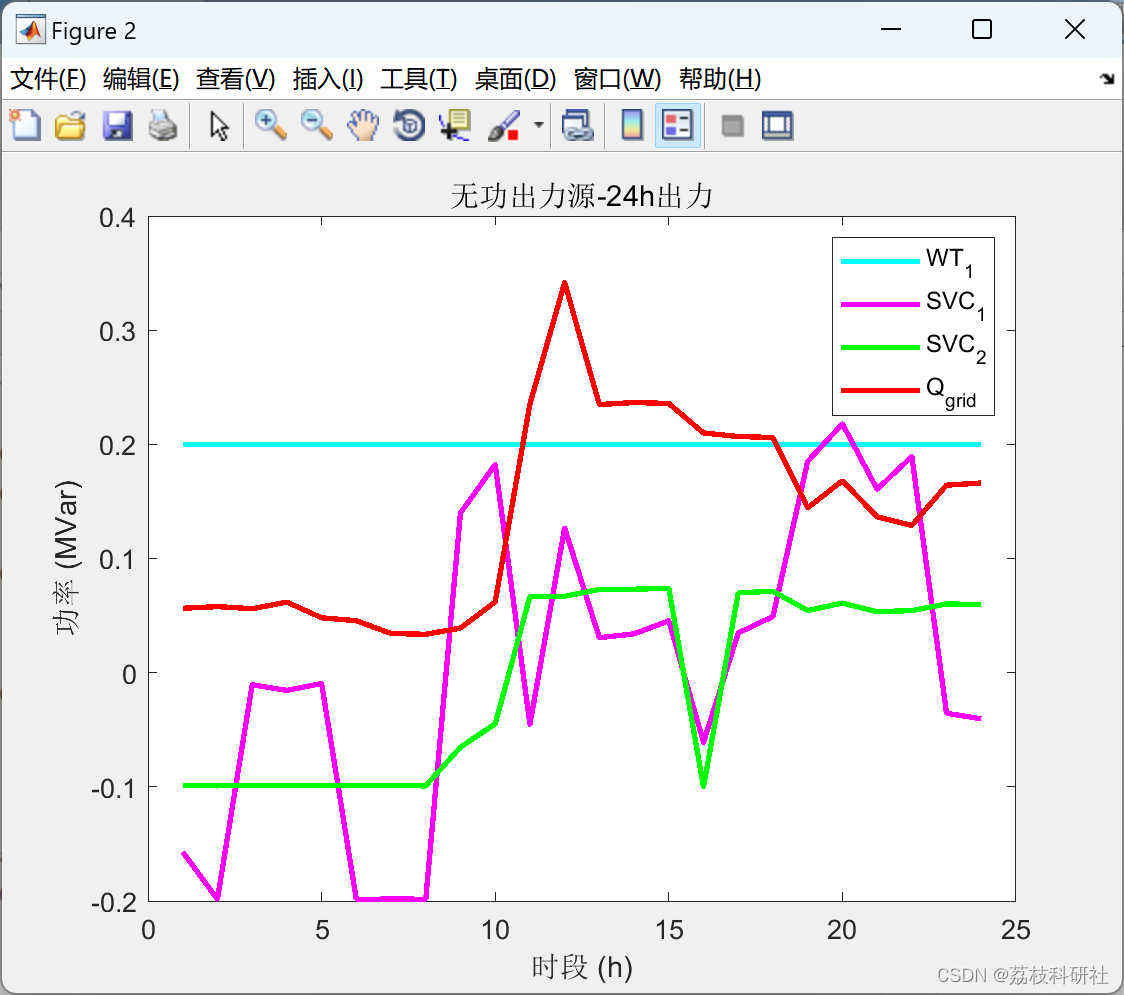

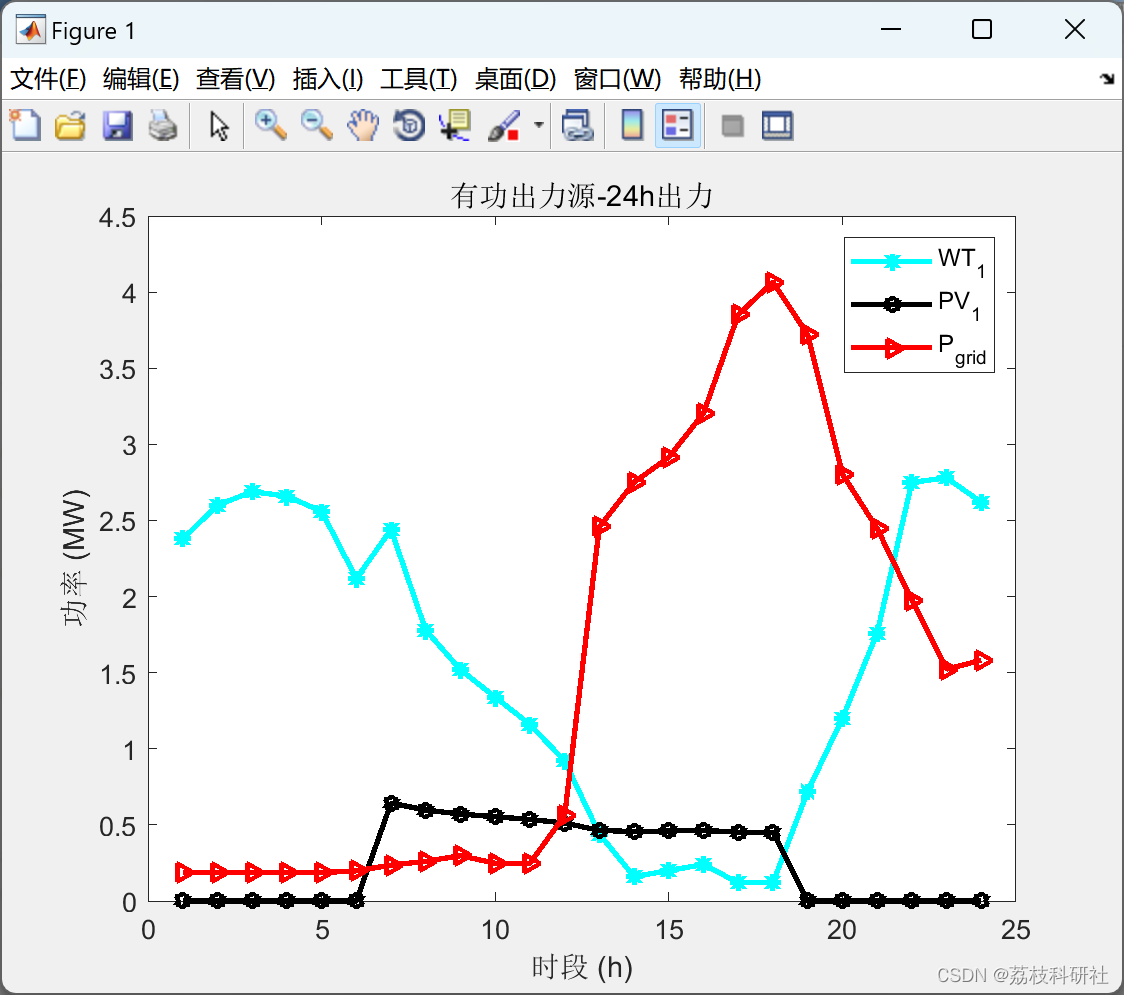

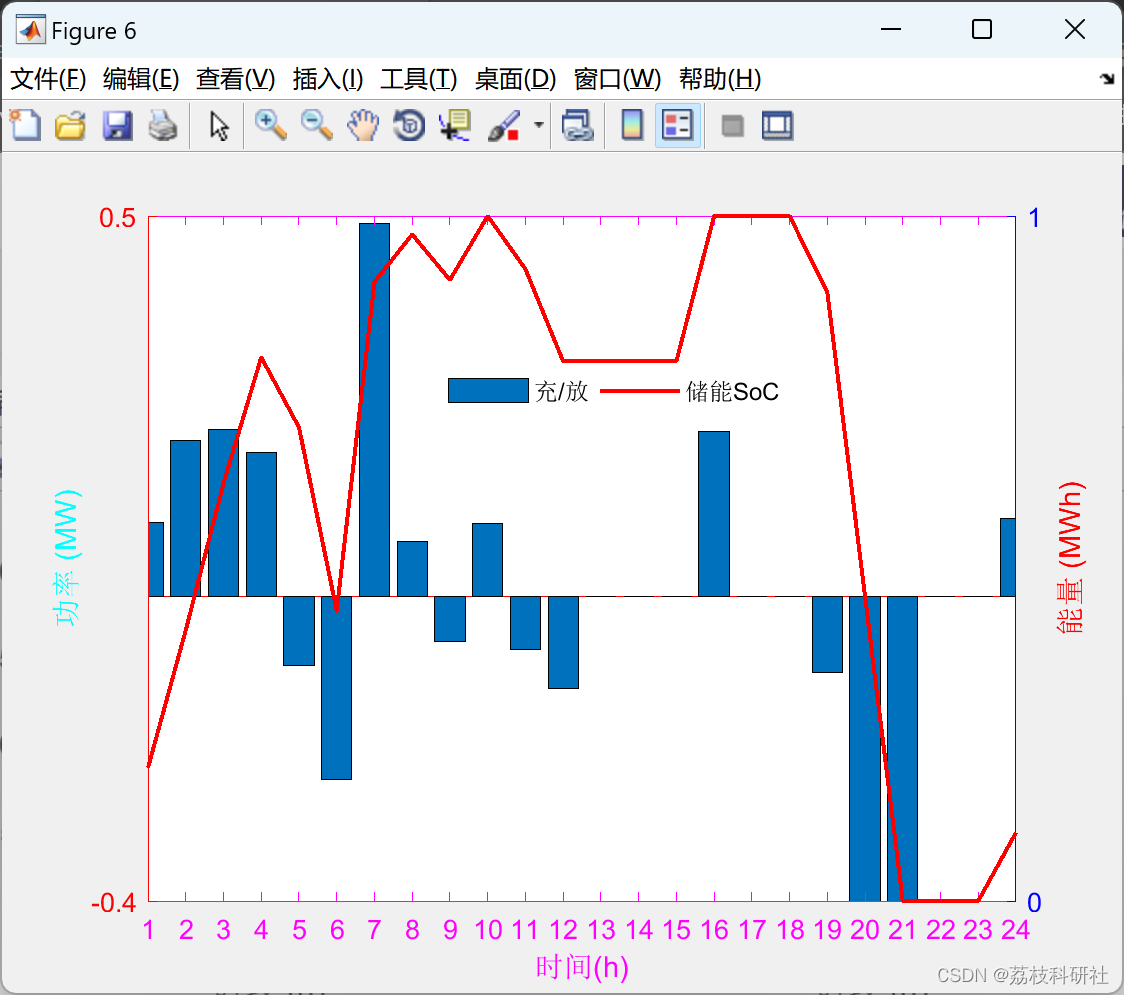

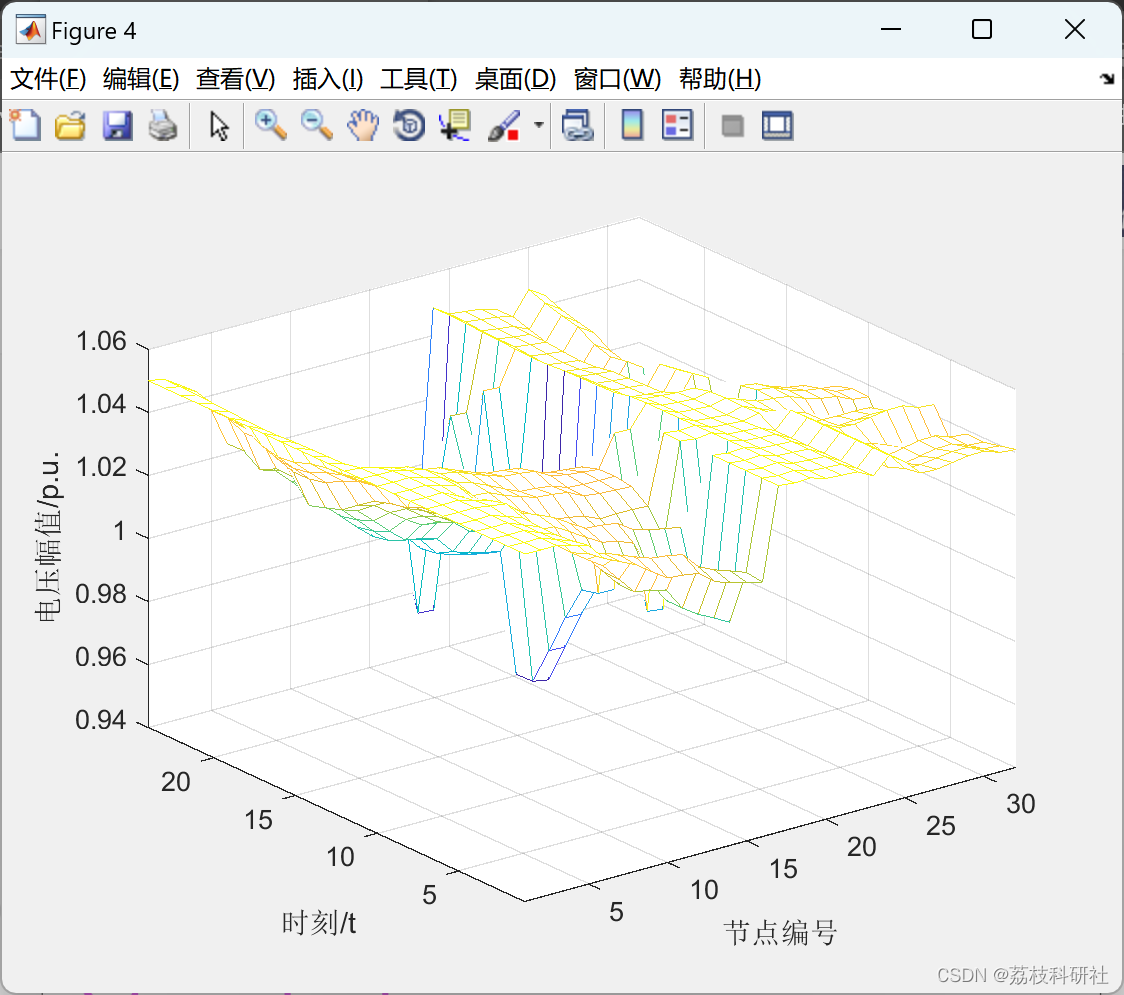

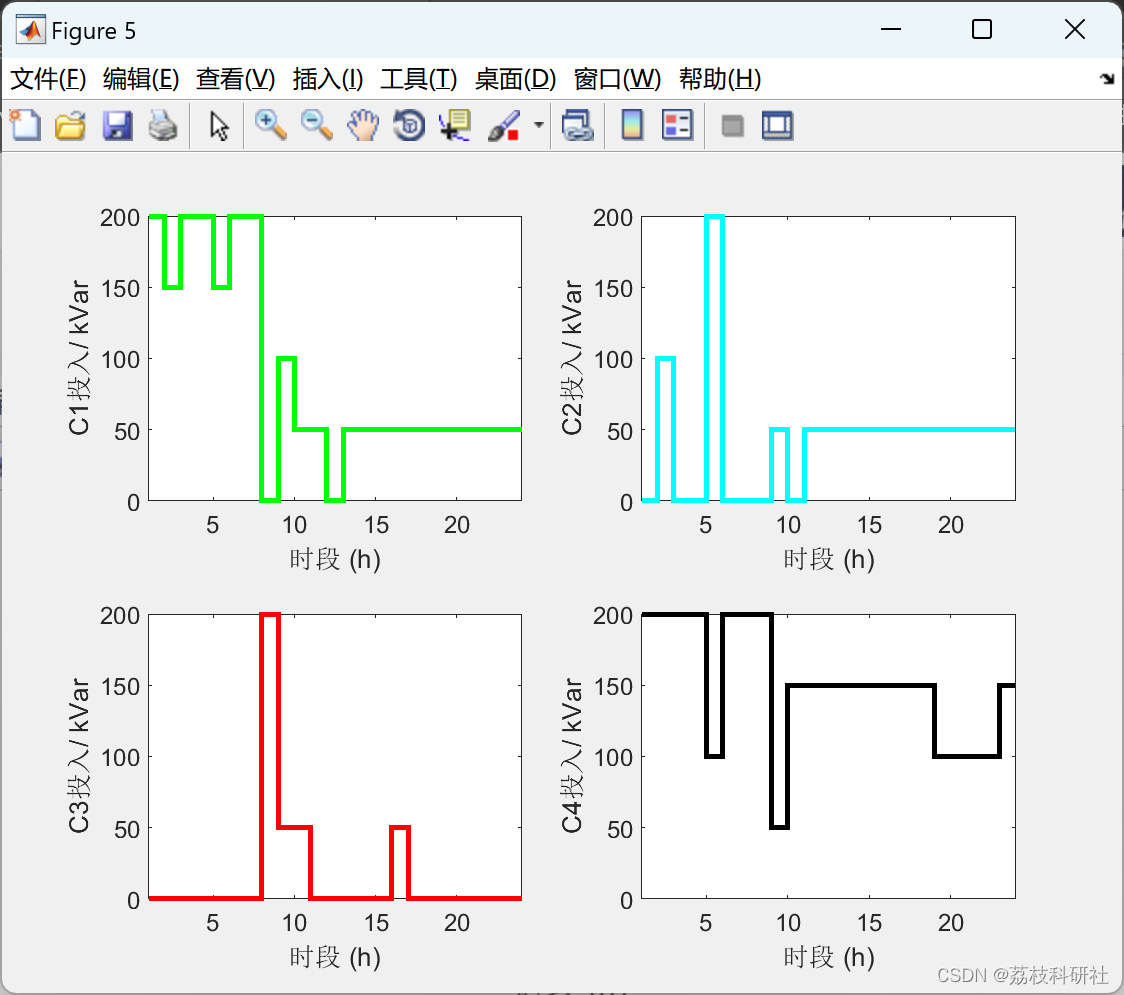

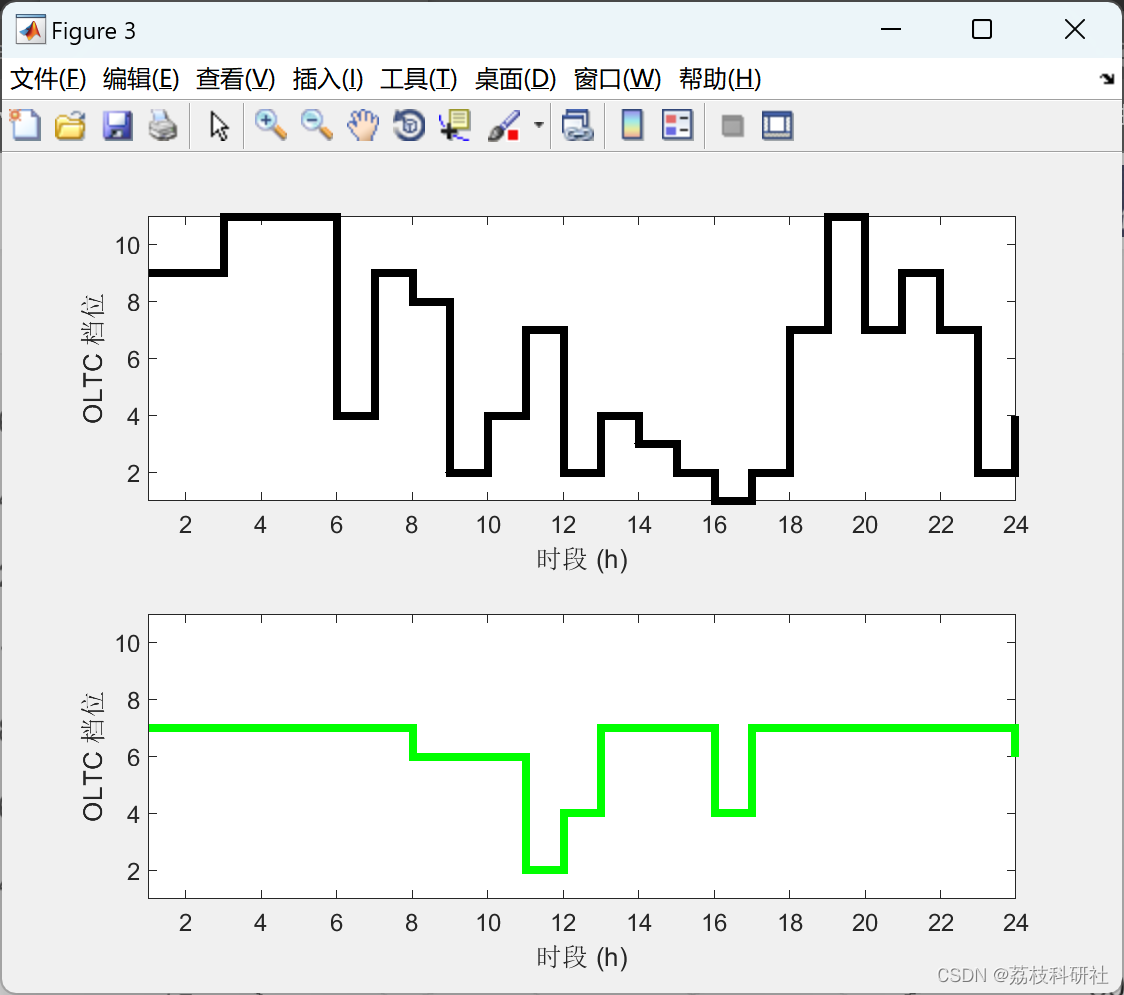

📚第二部分——运行结果

🎉第三部分——参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]孙欣,严佳嘉,谢敬东等.“碳中和”目标下电气互联系统有功-无功协同优化模型[J].上海交通大学学报,2021,55(12):1554-1566.DOI:10.16183/j.cnki.jsjtu.2021.233.
