干货｜大疆 Dock3 + PSDK 喊话器对接指南（附实测 MQTT 指令）

大疆 Dock3 基于 PSDK 接入喊话器方案

📡 Dji-cloud-api-tool · 技术干货 全面解析 Dock3 + PSDK 喊话器的硬件接口、通信协议与云端集成

1. 引言

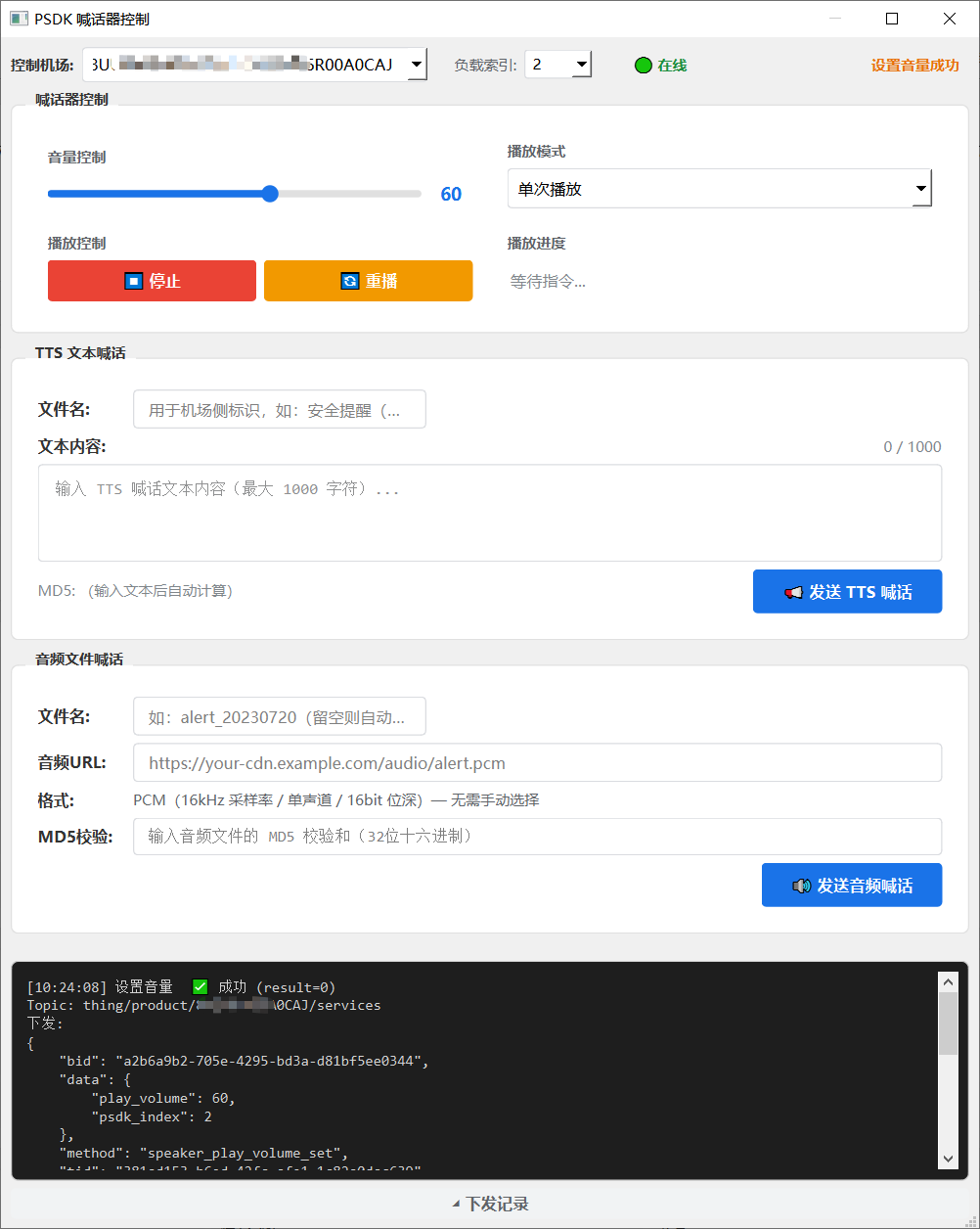

本周已经将大疆PSDK喊话器功能全部集成到Dji-cloud-api-tool工具中，并且功能调试通过，特意整理了一下对接完整方案，希望能帮助到你。

2. 概述

本文档调研基于大疆 Dock3（配套 Matrice 4D/4TD 飞行平台）通过 PSDK（Payload SDK）接入喊话器负载设备的完整方案，涵盖硬件接口、PSDK 端开发、Cloud API 通信协议、以及第三方平台集成架构。

2.1 核心产品关系

2.2 两种接入路径

喊话器可通过以下两种方式接入 Dock3 系统：

3. 硬件层：E-Port 接口规格

3.1 电气规格

3.2 物理接口

M4D 系列 E-Port 支持以下挂载方式：

• E-Port 直连（推荐）：直接连接 PSDK 负载设备
• SkyPort V2 转接环：标准云台接口（兼容旧款负载）
• X-Port 标准云台：一体化标准云台

3.3 关键约束

⚠️ 单负载限制：同一时间飞机只能与一个 PSDK 负载设备通信。如果 E-Port 已被占用，无法通过分线器同时接入多个负载。

⚠️ 安装后需重新校准飞机罗盘。

⚠️ 负载会增加飞机功耗，降低飞行续航和抗风能力。

4. 系统架构：端到端通信链路

4.1 整体架构图

┌─────────────────────────────────────────────────┐
│ 第三方云端平台 │
│ (Dji-cloud-api-tool / 其他) │
│ │
│ ┌──────────┐ ┌──────────┐ ┌───────────────┐ │
│ │ 喊话器 UI │ │ TTS 引擎 │ │ 音频文件管理 │ │
│ └────┬─────┘ └────┬─────┘ └───────┬───────┘ │
│ └──────────────┼───────────────┘ │
│ │ MQTT │
└──────────────────────┼───────────────────────────┘
│
┌────────┴────────┐
│ DJI Cloud API │
│ (MQTT Broker) │
└────────┬────────┘
│
┌────────┴────────┐
│ DJI Dock 3 │
│ (机场/机巢) │
└────────┬────────┘
│ OcuSync/SDR
┌────────┴────────┐
│ Matrice 4D/4TD │
│ (飞行平台) │
└────────┬────────┘
│ E-Port (USB/UART)
┌────────┴────────┐
│ PSDK 喊话器 │
│ (负载设备) │
│ │
│ ┌─────────────┐ │
│ │ MCU / Linux │ │
│ │ + 音频PA │ │
│ │ + 扬声器 │ │
│ └─────────────┘ │
└─────────────────┘

4.2 通信协议分层

4.3 扩展架构：机载计算平台中转

如果需要同时接入喊话器和其他负载设备（如探照灯、RTK 等），推荐使用机载计算平台统一接入：

Matrice 4D E-Port
│
└── 机载计算平台 (如品立 17F1 / NVIDIA Jetson)
├── PSDK 主程序（与飞机通信）
├── 喊话器负载（I2S/UART 音频输出）
├── 探照灯负载（GPIO/PWM 控制）
└── 其他传感器（串口/SPI/I2C）

5. PSDK 喊话器开发（硬件端）

5.1 PSDK 喊话器核心 API

PSDK 喊话器功能通过 dji_widget.h 提供的接口实现，核心是注册 T_DjiWidgetSpeakerHandler 回调函数集：

5.2 喊话器状态机

SetWorkMode / SetPlayMode
│
▼
┌──────┐ StartPlay ┌─────────┐ 播放完成 ┌──────┐
│ IDLE │────────────▶│ PLAYING │───────────▶│ IDLE │
└──────┘ └─────────┘ └──────┘
▲ │
│ StopPlay │
└────────────────────┘

工作模式：

• DJI_WIDGET_SPEAKER_WORK_MODE_TTS — TTS 文字转语音
• DJI_WIDGET_SPEAKER_WORK_MODE_VOICE — 语音喊话（实时/录音）

播放模式：

• DJI_WIDGET_SPEAKER_PLAY_MODE_SINGLE_PLAY — 单次播放
• DJI_WIDGET_SPEAKER_PLAY_MODE_LOOP_PLAY — 循环播放

5.3 音频参数规范

5.4 初始化示例代码

T_DjiReturnCode Speaker_Init(void)
{
T_DjiReturnCode returnCode;
T_DjiOsalHandler *osalHandler = DjiPlatform_GetOsalHandler();

// 1. 注册回调函数
s_speakerHandler.GetSpeakerState = Speaker_GetState;
s_speakerHandler.SetWorkMode = Speaker_SetWorkMode;
s_speakerHandler.SetPlayMode = Speaker_SetPlayMode;
s_speakerHandler.SetVolume = Speaker_SetVolume;
s_speakerHandler.StartPlay = Speaker_StartPlay;
s_speakerHandler.StopPlay = Speaker_StopPlay;
s_speakerHandler.ReceiveTtsData = Speaker_ReceiveTtsData;
s_speakerHandler.ReceiveAudioData = Speaker_ReceiveAudioData;

// 2. 创建互斥锁保护状态
osalHandler->MutexCreate(&s_speakerMutex);

// 3. 注册喊话器 Handler
returnCode = DjiWidget_RegSpeakerHandler(&s_speakerHandler);

// 4. 初始化状态
s_speakerState.state = DJI_WIDGET_SPEAKER_STATE_IDEL;
s_speakerState.workMode = DJI_WIDGET_SPEAKER_WORK_MODE_VOICE;
s_speakerState.playMode = DJI_WIDGET_SPEAKER_PLAY_MODE_SINGLE_PLAY;

// 5. 启动后台播放任务线程
osalHandler->TaskCreate("speaker_task", Speaker_BackgroundTask,
STACK_SIZE, NULL, &s_speakerThread);

return DJI_ERROR_SYSTEM_MODULE_CODE_SUCCESS;
}

5.5 控件配置 JSON

{
"main_interface": {
"floating_window": {
"is_enable": true
},
"speaker": {
"is_enable_tts": true,
"is_enable_voice": true
}
}
}

6. 上云API通信协议（云端 ↔ Dock）

Dock3 通过 MQTT 与云端通信，喊话器相关 API 分为以下两组：

6.1 Services（云端 → 设备，下行指令）

所有下行指令发送到 topic：thing/product/{gateway_sn}/services

设备回复在 topic：thing/product/{gateway_sn}/services_reply

6.1.1 指令汇总

6.1.2 设置音量

Topic: thing/product/{gateway_sn}/services
Method: speaker_play_volume_set

[14:46:59] 设置音量 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "9e29ce43-a386-4c89-9320-2b794225069e",
"data": {
"play_volume": 54,
"psdk_index": 2
},
"method": "speaker_play_volume_set",
"tid": "940ec08d-a0f6-427e-a897-35539f473860",
"timestamp": 1785307619550
}
响应:
{
"bid": "9e29ce43-a386-4c89-9320-2b794225069e",
"data": {
"result": 0
},
"method": "speaker_play_volume_set",
"tid": "940ec08d-a0f6-427e-a897-35539f473860",
"timestamp": 1785307623339
}

字段说明：

6.1.3 设置播放模式

Topic: thing/product/{gateway_sn}/services
Method: speaker_play_mode_set

[14:49:23] 设置播放模式 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "d56d07b3-737c-423b-b38f-c7a40c535f05",
"data": {
"play_mode": 1,
"psdk_index": 2
},
"method": "speaker_play_mode_set",
"tid": "05eb6bf9-56e2-4d0c-b453-a4e838842b2e",
"timestamp": 1785307763832
}
响应:
{
"bid": "d56d07b3-737c-423b-b38f-c7a40c535f05",
"data": {
"result": 0
},
"method": "speaker_play_mode_set",
"tid": "05eb6bf9-56e2-4d0c-b453-a4e838842b2e",
"timestamp": 1785307767493
}

字段说明：

6.1.4 停止播放

Topic: thing/product/{gateway_sn}/services
Method: speaker_play_stop

[14:53:02] 停止播放 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "6920c62c-526e-4ac8-9cde-006df03a9a90",
"data": {
"psdk_index": 2
},
"method": "speaker_play_stop",
"tid": "334d3823-cde7-43fa-a007-b8df8d2eccc9",
"timestamp": 1785307982361
}
响应:
{
"bid": "6920c62c-526e-4ac8-9cde-006df03a9a90",
"data": {
"result": 0
},
"method": "speaker_play_stop",
"tid": "334d3823-cde7-43fa-a007-b8df8d2eccc9",
"timestamp": 1785307985515
}

字段说明：

说明： 停止当前正在进行的 TTS 或音频文件播放，对应 PSDK 端 StopPlay 回调。停止后喊话器回到 IDLE 状态，可接收新的播放指令。

6.1.5 重新播放

Topic: thing/product/{gateway_sn}/services
Method: speaker_replay

[14:53:08] 重新播放 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "92bd80d9-8601-49a3-be9a-2cce25c49f1e",
"data": {
"psdk_index": 2
},
"method": "speaker_replay",
"tid": "dbabed3e-ca8e-47f0-bd5e-5f87d958117a",
"timestamp": 1785307988390
}
响应:
{
"bid": "92bd80d9-8601-49a3-be9a-2cce25c49f1e",
"data": {
"result": 0
},
"method": "speaker_replay",
"tid": "dbabed3e-ca8e-47f0-bd5e-5f87d958117a",
"timestamp": 1785307991565
}

字段说明：

说明： 重新播放上一次通过 speaker_tts_play_start 或 speaker_audio_play_start 发送的音频内容，无需重新上传音频数据。

6.1.6 TTS 文本播放

Topic: thing/product/{gateway_sn}/services
Method: speaker_tts_play_start

[14:51:32] TTS文本喊话 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "dc8da309-f96e-4f17-b8b0-538c46f9d141",
"data": {
"psdk_index": 2,
"tts": {
"md5": "3dc5fa788a1a0f687e8350ce9019f5ac",
"name": "测试文本喊话",
"text": "先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也"
}
},
"method": "speaker_tts_play_start",
"tid": "705fe0d9-4d91-48bb-b0a7-f12337c4bd9c",
"timestamp": 1785307892599
}

响应:
{
"bid": "dc8da309-f96e-4f17-b8b0-538c46f9d141",
"data": {
"result": 0
},
"method": "speaker_tts_play_start",
"tid": "705fe0d9-4d91-48bb-b0a7-f12337c4bd9c",
"timestamp": 1785307895946
}

字段说明：

TTS 播放进度事件（上行）：

Topic: thing/product/{gateway_sn}/events
Method: speaker_tts_play_start_progress

进度阶段（step_key）：

6.1.7 音频文件播放

Topic: thing/product/{gateway_sn}/services
Method: speaker_audio_play_start

[17:24:49] 音频文件喊话 ✅ 成功 (result=0)
Topic: thing/product/8UUXXXXXXXXXXX/services
下发:
{
"bid": "222cd9f1-15fa-4cc9-9b8f-f6d19a2a67d8",
"data": {
"file": {
"format": "pcm",
"md5": "8cfa8d06fa2707332a7a319d98d975a4",
"name": "audio_172449",
"url": "http://127.0.0.1:8888/file/get?id=domp-track-binary:psdk:short_pcm_s16le.pcm"
},
"psdk_index": 2
},
"method": "speaker_audio_play_start",
"tid": "265d9172-901e-44d3-984f-2e68fc9beccd",
"timestamp": 1785317089694
}

响应:
{
"bid": "222cd9f1-15fa-4cc9-9b8f-f6d19a2a67d8",
"data": {
"result": 0
},
"method": "speaker_audio_play_start",
"tid": "265d9172-901e-44d3-984f-2e68fc9beccd",
"timestamp": 1785317088714
}

字段说明：

音频播放进度事件（上行）：

Topic: thing/product/{gateway_sn}/events
Method: speaker_audio_play_start_progress

进度阶段（step_key）：

6.2 Events（设备 → 云端，上行通知）

所有上行事件在 topic：thing/product/{gateway_sn}/events

6.2.1 播放进度事件通用结构

{
"bid": "1740d345-1d70-4a8c-b49a-feae3308d569",
"data": {
"output": {
"md5": "8cfa8d06fa2707332a7a319d98d975a4",
"progress": {
"percent": 100,
"step_key": "change_work_mode"
},
"psdk_index": 2,
"status": "in_progress"
},
"result": 0
},
"gateway": "8UUXXXXXXXXXXX",
"method": "speaker_audio_play_start_progress",
"need_reply": 0,
"tid": "71b96927-504a-47f7-8485-e448bd55c5c2",
"timestamp": 1785376016406
}

status 枚举：

6.3 完整指令时序图

云端 Dock3/飞机 PSDK喊话器
│ │ │
│── speaker_tts_play_start ──▶│ │
│ │── SetWorkMode(TTS) ────────▶│
│ │── ReceiveTtsData(text) ────▶│
│ │── StartPlay ───────────────▶│
│ │ │── TTS合成
│ │ │── 音频播放
│◀── speaker_tts_play_start │ │
│ _progress(in_progress) ──│ │
│◀── speaker_tts_play_start │ │
│ _progress(ok) ───────────│ │
│ │ │
│── speaker_play_stop ───────▶│ │
│ │── StopPlay ────────────────▶│── 停止播放
│◀── services_reply(result) ──│ │
│ │ │

7. 云端集成方案

7.1 音频文件准备

云端需要为 speaker_audio_play_start 指令准备机场可访问的 PCM 音频文件：

PCM 文件生成示例（FFmpeg）：

# 将任意音频文件转换为 PSDK 喊话器兼容的 PCM 格式
ffmpeg -i input.mp3 \\
-acodec pcm_s16le \\
-ar 16000 \\
-ac 1 \\
-f s16le \\
output.pcm

# 计算 MD5（用于 API 调用）
md5sum output.pcm

7.2 OSS 上传临时凭证

如果云端需要接收 PSDK UI 资源包上传结果，可使用 storage_config_get 获取临时凭证：

Topic: thing/product/{gateway_sn}/requests
Method: storage_config_get

{
"bid": "…",
"data": { "module": 1 },
"gateway": "4TADKAQ000002J",
"method": "storage_config_get",
"tid": "…",
"timestamp": 1689911314560
}

返回临时 OSS 凭证（有效期 3600 秒），支持阿里云/AWS/MinIO。

7.3 MQTT 消息处理流程

1. 构造 MQTT 消息
├── 生成唯一 tid（消息追踪 ID）
├── 生成唯一 bid（业务追踪 ID）
├── 填充 method 和 data
└── 设置 timestamp（毫秒级 Unix 时间戳）

2. 发布到 thing/product/{gateway_sn}/services

3. 监听 thing/product/{gateway_sn}/services_reply
├── 匹配 tid → 确认指令是否被 Dock 接收
└── result=0 表示成功

4. 监听 thing/product/{gateway_sn}/events
├── 匹配 method → 确认正在监听的进度事件
├── 检查 status（in_progress / ok）
└── 解析 progress.percent 和 step_key

8. 参考资料

• DJI Cloud API 文档
• DJI PSDK 开发教程
• PSDK Speaker Widget 文档
• DJI Dock 3 产品页
• Glider WR-01 Dock3 喊话器
• FlytBase Speaker & Spotlight 集成
• DJI Zenmuse V1 喊话器

📬 Dji-cloud-api-tool · 专注大疆 Cloud API 开发者工具 github：https://github.com/damon-liu/Dji-cloud-api-tool gitee：https://gitee.com/damon123-liu/dji-cloud-api-tool 如有疑问或合作意向，欢迎交流探讨！！！
