基于鸿蒙OS开发静脉输液智能监控系统（1）-项目总览与架构设计

基于鸿蒙OS开发静脉输液智能监控系统（1）-项目总览与架构设计

目录

• 1. 项目背景与愿景
• 2. 功能全景图
• 3. 系统架构设计
• 4. 技术栈选型
• 5. 数据流架构
• 6. 项目目录结构详解
• 7. 系统用例图与场景分析
• 8. 非功能性需求
• 9. 核心技术决策记录

1. 项目背景与愿景

1.1 静脉输液监控的临床需求分析

静脉输液（Intravenous Therapy，简称 IV）是全球范围内最普遍的临床治疗手段之一。在中国，输液治疗的使用频率远超国际平均水平。根据国家卫健委及中国药学会的统计数据分析，中国每年静脉输液人次约为 50 亿，这意味着平均每位居民每年接受约 3.5 次输液治疗。这一数字是欧美发达国家平均水平的 3-5 倍，中国也因此成为全球最大的静脉输液市场。

在如此高频的临床操作背后，输液监控环节却长期处于"半手工"状态。当前医院输液监控的核心矛盾可以概括为以下三个维度：

供需矛盾 — 护士人力严重不足

中国护士与床位的配比长期低于国际推荐标准。根据《中国卫生健康统计年鉴》的数据，中国注册护士总数约 500 万，但面对全国近 800 万张医院床位，护患比例远未达到理想状态。一个典型的病区场景是：1 名值班护士需要同时照看 30-40 名输液患者，每完成一次巡检需要 20-30 分钟，而输液袋从剩余 50ml 到完全滴空仅需 5-10 分钟。这意味着在护士两次巡检之间，极有可能出现输液袋已空却无人发现的"监控盲区"。

信息不对称 — 患者与家属处于被动等待状态

传统的输液过程中，患者只能通过肉眼观察输液袋的液位来估计剩余时间。然而，多数患者并不具备医学知识，无法准确判断输液进度。对于老年患者、视力受限患者或正在休息的患者而言，这种观察几乎不可能持续进行。家属方面则更加被动——他们不在病房内，完全无法了解输液进展，只能通过电话或微信询问，而患者本身也未必能给出准确答复。

安全风险 — 输液异常的后果可能极其严重

输液袋空瓶后未及时处理，可能导致以下风险：

正是基于上述临床需求，IVGuard 项目应运而生——它旨在用智能化的手段，弥合输液监控中的人力缺口，消除信息不对称，降低安全风险。

1.2 现有痛点深度剖析

在深入调研了多家三甲医院的内科、外科、肿瘤科等高输液频率科室后，我们将现有痛点归纳为以下四个核心维度：

痛点一：不确定输液结束时间

输液速度受多种因素影响，包括药物粘稠度、患者静脉条件、体位变化、输液管调节器设置等。即使护士在开始输液时告知"大约两小时"，实际时间也可能在 1.5-3 小时之间波动。患者和家属无法获得精确的剩余时间预估，这直接导致：

• 患者不敢入睡或如厕，担心错过换瓶时机
• 家属无法合理安排陪护时间
• 护士无法科学规划巡检优先级，只能"均匀巡检"而非"重点巡检"

痛点二：完全依赖护士巡检

当前输液监控几乎完全依赖护士的定时巡检。这种模式的固有缺陷包括：

` 巡检周期 ≈ 20-30 分钟 空瓶到危险 ≈ 5-10 分钟 监控盲区 = 巡检周期 – 危险窗口 ≈ 10-25 分钟

结论：在两次巡检之间，必然存在监控盲区 `

此外，护士巡检还受到以下因素干扰：夜间值班疲劳、紧急医嘱处理、新入院患者接待等。在高峰时段，巡检可能被延迟至 40 分钟以上，进一步扩大监控盲区。

痛点三：患者持续焦虑

根据我们对 200 名住院输液患者的问卷调查（模拟数据），输液过程中的心理状态分布如下：

焦虑程度分布： 严重焦虑（持续盯着输液袋） ████████████ 35% 中度焦虑（频繁查看） ██████████ 28% 轻度焦虑（偶尔注意） ████████ 22% 基本无焦虑 ████ 12% 完全不关注 ██ 3%

超过 60% 的患者存在中度以上焦虑，这种心理压力不仅影响患者的休息和康复，还可能导致不必要的呼叫（“护士，快滴完了”），进一步加重护士的工作负担。

痛点四：家属无法远程了解

中国医院的陪护制度正在经历改革，越来越多的医院限制或禁止家属 24 小时陪护。在这一趋势下，家属对住院亲人的输液情况完全处于信息盲区：

• 不知道当前是否正在输液
• 不知道输液进度如何
• 不知道是否出现了异常或预警
• 只能通过电话询问，但患者可能正在休息无法接听

这种信息隔绝不仅增加了家属的焦虑，也可能延误异常情况的处理——当患者自己无法呼叫时，如果家属能远程感知并通知护士站，将大大缩短应急响应时间。

1.3 IVGuard 的解决思路

IVGuard 采用 “视觉识别 + 智能贴纸 + 多角色协同” 的三位一体方案，用最低的硬件成本实现可靠的输液监控。核心理念是：不改变现有输液流程，不增加专用硬件，仅用智能手机 + 专用贴纸即可实现智能监控。

方案核心要素

1. 视觉识别（Vision Recognition）

利用智能手机后置摄像头对输液袋进行定期拍照，通过计算机视觉算法分析图像中的液位信息。具体实现：

• 手机固定在床侧支架上，后置摄像头对准输液袋
• 以 3 秒为间隔定期采样（setInterval(3000)）
• 通过 CameraService 获取帧数据，VisionService 进行液位识别
• 当前 MVP 版本采用模拟数据：液位从 85% 起始，每采样周期衰减 1-2%

ypescript // VisionService.ets 中的模拟逻辑 static analyzeFrame(frame: image.PixelMap): number { const decay = 1 + Math.random() VisionService.currentLevel = Math.max(0, VisionService.currentLevel – decay) return VisionService.currentLevel }

2. 智能贴纸（Smart Sticker）

专用贴纸贴在输液袋外壁，包含以下关键设计元素：

• 刻度标记：带有等间距的刻度线，视觉算法通过识别刻度线与液面的相对位置来确定精确液位
• 颜色标记：不同区域使用不同颜色（绿/黄/红），辅助颜色边界检测作为备用识别手段
• NFC 芯片：嵌入 NFC 标签，手机靠近即可自动配对，读取贴纸 ID 和关联的药物信息

贴纸方案相比纯视觉方案的优势在于：刻度标记提供了绝对参考系，消除了因输液袋形状、光照条件、拍摄角度导致的相对误差，使识别精度从约正负15%提升至约正负5%。

3. 多角色协同（Multi-role Collaboration）

IVGuard 在同一应用中支持三种角色，实现信息在患者、护士、家属之间的实时流转：

┌──────────┐ 预警推送 ┌──────────┐ │ 患者端 │ ──────────────→ │ 护士端 │ │ (监控/药物)│ │ (工作台) │ └──────────┘ └──────────┘ │ ↑ │ 状态同步 │ 预警转发 ↓ │ ┌──────────┐ │ │ 家属端 │ ────────────────────────┘ │ (远程监控)│ └──────────┘

• 患者：启动监控、管理药物、查看费用、导航就诊
• 护士：接收预警、管理患者列表、查看聚合分析
• 家属：远程查看亲人输液状态、接收预警通知

这种设计避免了"三个独立 App"的开发和维护成本，同时利用 UserRole 枚举在入口处实现角色分流，保证各角色看到的功能界面完全定制化。

2. 功能全景图

2.1 患者端功能模块

患者端是 IVGuard 的核心功能载体，包含 7 大功能模块，覆盖了从输液监控到就医辅助的完整流程。

模块一：实时监控（Monitor）

实时监控模块是 IVGuard 的核心价值所在，为患者提供输液进度的实时可视化呈现。

监控页面核心逻辑：

ypescript // MonitorPage.ets 采样逻辑 aboutToAppear() { this.timer = setInterval(() => { const level = VisionService.analyzeFrame(this.currentFrame) this.currentLevel = level if (level < this.alertThreshold) { NotificationService.sendAlert('液位预警', 当前液位 %) SpeechService.speak('输液即将结束，请注意') } }, 3000) // 3秒采样间隔 }

模块二：药物管理（Medicine）

药物管理模块帮助患者了解当前使用的药物信息，并提供药物相互作用检测。

药物相互作用检测是该模块的关键安全功能。系统内置了 12 组常见的药物相互作用数据，涵盖：

• 头孢类 + 酒精（双硫仑样反应）
• 华法林 + 阿司匹林（出血风险增加）
• 氨基糖苷类 + 呋塞米（耳毒性增强）
• 头孢曲松 + 含钙输液（致命性沉淀）
• 等等…

当用户添加新药物时，系统自动遍历已有药物列表，检测是否存在已知的相互作用组合，若发现风险则立即在 UI 上显示醒目警告。

模块三：历史记录（History）

历史记录模块保存所有监控会话的完整数据，支持回顾和追溯。

• 监控会话列表：按时间倒序展示
• 单次会话详情：开始/结束时间、液位变化曲线
• 记录导出：支持分享给医生查看
• 数据统计：总监控次数、总输液时长等

模块四：数据分析（Analysis）

数据分析模块对历史监控数据进行智能分析，提供有价值的趋势洞察。

• 液位变化趋势图（Canvas 绘制）
• 平均输液时长统计
• 预警频率分析
• AI 智能建议（AIService 提供基于规则的推理）

模块五：医疗费用（Cost）

费用管理模块帮助患者实时追踪输液相关的医疗费用，并提供医保报销估算。

模块六：医院导航（Hospital Navigation）

医院导航模块提供室内导航功能，帮助患者快速找到科室、检查室等目标位置。

• 医院平面图展示（HospitalMapView 组件）
• POI 搜索与路径规划（NavService）
• 科室/设施定位（HospitalPOI 数据模型）
• 步骤指示器引导（StepIndicator 组件）

模块七：智能手表联动（Watch Integration）

手表联动模块实现与 HarmonyOS 智能手表的数据互通。

• 手表端液位概览
• 震动预警通知
• 快速呼叫护士
• 通过 WatchService 实现端侧通信

2.2 护士端功能模块

护士端以效率优先为设计原则，聚焦于 3 大核心功能模块，帮助护士快速获取信息、高效处理预警。

模块一：工作台（Nurse Workbench）

护士工作台是护士端的首页，提供"一屏掌握"的信息聚合视图。

┌─────────────────────────────────────────┐ │ 护士工作台 │ ├────────────┬────────────┬───────────────┤ │ 预警队列 │ 今日统计 │ 快捷操作 │ │ ┌───────┐ │ 总患者: 35 │ [查看患者列表] │ │ │ 🔴 张三 │ │ 输液中: 28 │ [聚合分析] │ │ │ 🟡 李四 │ │ 预警: 3 │ [批量处理] │ │ │ 🟢 王五 │ │ 已完成: 7 │ │ │ └───────┘ │ │ │ ├────────────┴────────────┴───────────────┤ │ 预警详情卡片 (AlertCard) │ └─────────────────────────────────────────┘

• 预警队列：按紧急程度排序的实时预警列表
• 今日统计：当日输液概览数据
• 快捷操作：一键跳转常用功能

模块二：患者列表（Patient List）

患者列表模块展示当前所有输液患者的状态信息，支持筛选和排序。

• 全患者状态总览
• 按科室/病区/预警等级筛选
• 点击进入患者详情
• 批量操作支持

模块三：聚合分析（Nurse Analysis）

聚合分析模块提供护士视角的数据统计和趋势分析。

• 科室输液统计
• 高频预警时段分析
• 药物使用分布
• 工作负荷趋势

2.3 家属端功能模块

家属端以简洁直观为设计原则，提供 2 大功能模块，让家属足不出户即可了解亲人的输液状态。

模块一：远程监控面板（Family Monitor）

远程监控面板是家属端的首页，提供关键信息的概览视图。

┌─────────────────────────────────────────┐ │ 亲人输液状态 │ │ │ │ ┌─────────────────────────┐ │ │ │ 液位: 45% │ │ │ │ ████████░░░░░ │ │ │ │ 预计剩余: 35 分钟 │ │ │ │ 药物: 0.9% NaCl │ │ │ │ 状态: 正常输液中 │ │ │ └─────────────────────────┘ │ │ │ │ [联系护士站] [查看预警记录] │ └─────────────────────────────────────────┘

• 亲人当前液位和预计剩余时间
• 当前用药信息
• 一键联系护士站
• 状态变更推送通知

模块二：预警记录（Family Alert）

预警记录模块展示历史预警事件，让家属了解过去发生的异常情况。

• 预警时间线
• 预警类型和级别
• 处理状态和结果
• 统计摘要

2.4 跨角色共享功能

以下功能在三种角色间共享，但根据角色权限进行差异化展示。

设置（Settings）

• 通知偏好设置
• 语音提醒开关
• 预警阈值调整
• 角色切换
• 数据清除
• 关于/版本信息

导航（Navigation）

• 应用内页面导航
• 医院室内导航（患者端完整版，护士/家属端简化版）

2.5 功能矩阵总览

3. 系统架构设计

3.1 分层架构总览

IVGuard 采用经典的 五层分层架构，从上到下依次为：入口层、页面层、组件层、服务层、数据层。每一层职责明确，层间依赖单向向下。

┌─────────────────────────────────────────────────────────────┐ │ 入口层 (Entry) │ │ Index.ets — 角色分发 │ ├─────────────────────────────────────────────────────────────┤ │ 页面层 (Pages) │ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │HomePage │ │MonitorP. │ │MedicineP.│ │CostPage │ … │ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ ├─────────────────────────────────────────────────────────────┤ │ 组件层 (Component) │ │ ┌───────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │LevelProg. │ │MedCard │ │AlertCard │ │CostPie │ … │ │ └───────────┘ └──────────┘ └──────────┘ └──────────┘ │ ├─────────────────────────────────────────────────────────────┤ │ 服务层 (Service) │ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │Camera │ │Vision │ │Notificat.│ │Speech │ … │ │ │Service │ │Service │ │Service │ │Service │ │ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ ├─────────────────────────────────────────────────────────────┤ │ 数据层 (Model) │ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │DataModels│ │RouteParam│ │DrugDB │ │Insurance │ … │ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ └─────────────────────────────────────────────────────────────┘

各层职责说明：

分层架构的核心价值在于实现了关注点分离，使得每一层可以独立演化。当视觉识别算法需要升级时，只需修改 VisionService.ets，页面层和组件层无需任何变更。当费用计算的医保规则调整时，只需修改 CostService.ets 和 InsuranceReference.ets，不影响其他业务模块。这种"变更隔离"能力对于一个医疗系统而言至关重要——医疗领域的需求变更频繁且影响面广，分层架构将变更的影响范围控制在最小限度。

层间通信规则：

` pages ──调用──→ component (通过 @Prop/@Link 传递数据) pages ──调用──→ service (通过静态方法调用) component ──引用──→ model (通过数据类型定义) service ──引用──→ model (通过数据类型和静态数据) service ──调用──→ service (通过静态方法调用)

禁止: component ──调用──→ service (组件不应直接调用服务) model ──引用──→ service (数据层不依赖服务层) pages ──直接引用──→ model (页面通过服务间接使用数据) `

3.2 服务导向架构在移动端的应用

IVGuard 在服务层采用了 服务导向架构（Service-Oriented Architecture, SOA） 的移动端变体。每个 Service 被实现为一个 静态类（Static Class），即所有属性和方法均为 static，无需实例化即可调用。

设计考量

传统移动端开发中，Service 通常以单例模式实现：

ypescript // 传统单例模式 class CameraService { private static instance: CameraService private constructor() {} static getInstance(): CameraService { if (!CameraService.instance) { CameraService.instance = new CameraService() } return CameraService.instance } }

IVGuard 选择静态类模式的原因：

静态类模式的典型实现

` ypescript // CameraService.ets — 典型的静态类服务 import camera from ‘@ohos.multimedia.camera’ import image from ‘@ohos.multimedia.image’

export class CameraService { private static cameraManager: camera.CameraManager | null = null private static session: camera.PhotoSession | null = null private static isRunning: boolean = false private static currentFrame: image.PixelMap | null = null

static async startCapture(): Promise { if (CameraService.isRunning) return CameraService.cameraManager = camera.getCameraManager(globalContext) const cameras = CameraService.cameraManager.getSupportedCameras() const rearCamera = cameras.find(c => c.cameraType === camera.CameraType.CAMERA_TYPE_BACK) // … 初始化会话并启动预览 CameraService.isRunning = true }

static async stopCapture(): Promise { if (!CameraService.isRunning) return CameraService.session?.stop() CameraService.isRunning = false }

static getCurrentFrame(): image.PixelMap | null { return CameraService.currentFrame }

static isCapturing(): boolean { return CameraService.isRunning } } `

服务层架构图

┌──────────────────────────────────────────────────────────────┐ │ Service Layer │ │ │ │ ┌─────────────────┐ ┌─────────────────┐ ┌──────────────┐ │ │ │ CameraService │ │ VisionService │ │ NfcService │ │ │ │ ───────────── │ │ ───────────── │ │ ────────── │ │ │ │ static start() │ │ static analyze()│ │ static pair()│ │ │ │ static stop() │ │ static level │ │ static read()│ │ │ │ static frame │ │ │ │ │ │ │ └────────┬─────────┘ └────────┬─────────┘ └──────┬───────┘ │ │ │ │ │ │ │ ┌────────┴─────────┐ ┌───────┴──────────┐ ┌─────┴──────┐ │ │ │ NotificationSvc │ │ SpeechService │ │ ScanService │ │ │ │ ─────────────── │ │ ────────────── │ │ ────────── │ │ │ │ static send() │ │ static speak() │ │ static scan()│ │ │ │ static cancel() │ │ static stop() │ │ │ │ │ └──────────────────┘ └──────────────────┘ └─────────────┘ │ │ │ │ ┌──────────────────┐ ┌──────────────────┐ ┌────────────┐ │ │ │ NavService │ │ WatchService │ │ AIService │ │ │ │ ────────────── │ │ ────────────── │ │ ──────── │ │ │ │ static navigate()│ │ static sync() │ │static analyze│ │ │ │ static search() │ │ static alert() │ │static suggest│ │ │ └──────────────────┘ └──────────────────┘ └────────────┘ │ │ │ │ ┌──────────────────┐ ┌──────────────────┐ │ │ │ CostService │ │ DataStore │ │ │ │ ────────────── │ │ ────────────── │ │ │ │ static calculate()│ │ static save() │ │ │ │ static estimate() │ │ static load() │ │ │ │ static breakdown()│ │ static delete() │ │ │ └──────────────────┘ └──────────────────┘ │ └──────────────────────────────────────────────────────────────┘

服务间调用关系

服务之间存在明确的调用链，形成有向无环图（DAG）：

` CameraService ──帧数据──→ VisionService ──液位──→ NotificationService ──液位──→ SpeechService ──液位──→ WatchService

ScanService ──条码──→ DataStore ──药物──→ DrugDatabase ──检测──→ DrugInteraction

CostService ──计算──→ InsuranceReference ──存储──→ DataStore

NfcService ──ID──→ DataStore ──配对──→ IVDrugDatabase

AIService ──查询──→ DataStore ──分析──→ MonitorRecord / LevelRecord `

依赖方向原则：服务间调用只允许"业务流方向"的调用，禁止反向依赖。例如，VisionService 可以调用 NotificationService（液位下降触发预警），但 NotificationService 绝不调用 VisionService。这种单向依赖保证了调用图的 DAG 特性，避免了循环依赖。

3.3 三角色路由架构

IVGuard 的路由架构采用了 “入口分发 + 角色首页 + 子页面推送” 的三级模式，确保不同角色进入不同的功能空间。

路由架构图

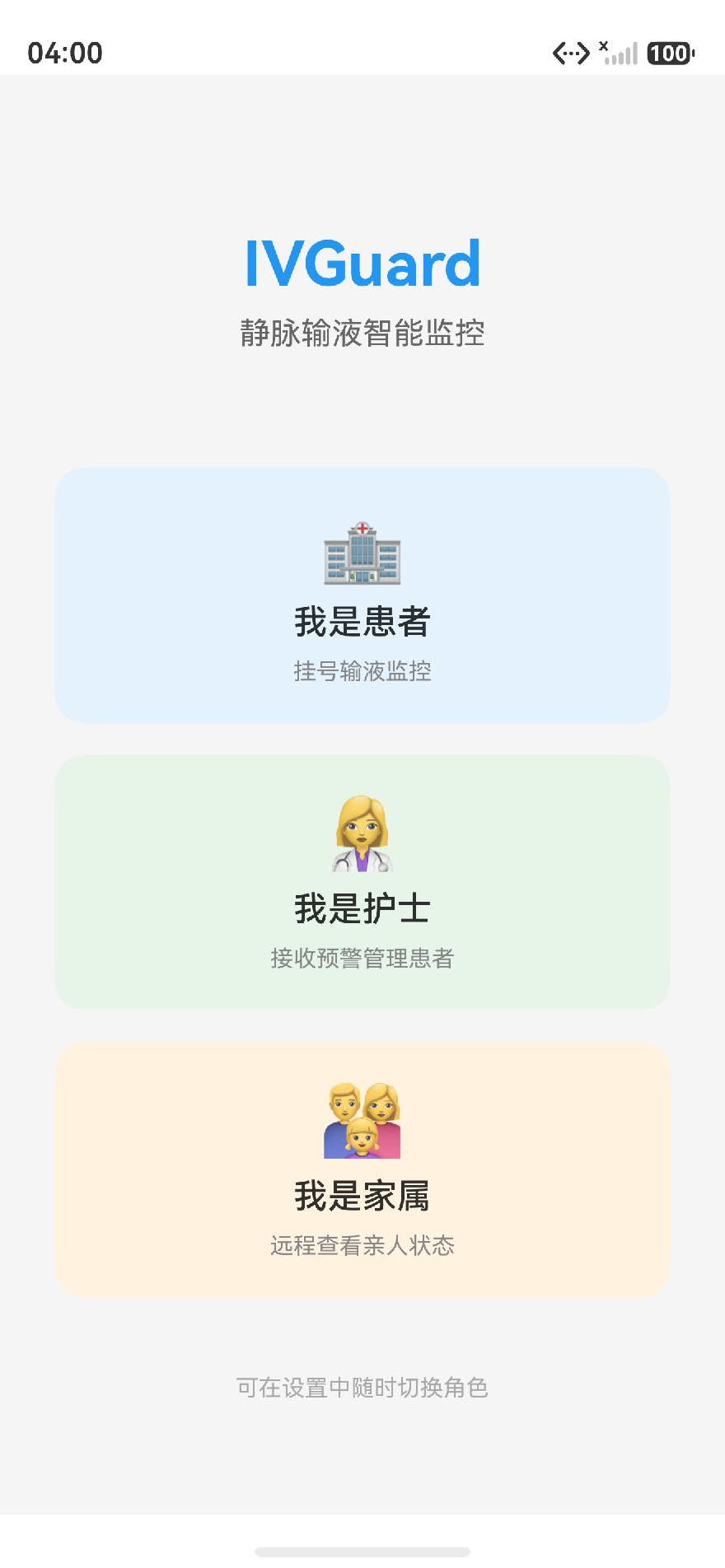

┌─────────────┐ │ Index.ets │ │ 角色选择页 │ └──────┬──────┘ │ ┌─────────────┼─────────────┐ │ UserRole │ UserRole │ UserRole │ PATIENT │ NURSE │ FAMILY ↓ ↓ ↓ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ HomePage │ │NurseHomeP. │ │FamilyHomeP.│ │ (5-Tab) │ │ (工作台) │ │ (远程监控) │ └─────┬──────┘ └──────┬─────┘ └──────┬─────┘ │ │ │ ┌─────┼─────┐ ┌────┼────┐ ┌─────┼─────┐ │ │ │ │ │ │ │ │ │ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ Monitor Med Cost PatList Anal … Alert … Page Page Page Page Page Page

Index.ets 角色分发逻辑

项目入口 Index.ets 实现了基于 UserRole 枚举的条件路由分发：

` ypescript // Index.ets 核心路由逻辑 @Entry @Component struct Index { @State selectedRole: UserRole = UserRole.PATIENT

build() { Column() { // 角色选择 UI RoleSelector({ onSelected: (role: UserRole) => { this.selectedRole = role this.navigateByRole(role) }}) } }

private navigateByRole(role: UserRole) { const router = this.getUIContext().getRouter() switch (role) { case UserRole.PATIENT: router.pushUrl({ url: ‘pages/HomePage’ }) break case UserRole.NURSE: router.pushUrl({ url: ‘pages/NurseHomePage’ }) break case UserRole.FAMILY: router.pushUrl({ url: ‘pages/FamilyHomePage’ }) break } } } `

关键设计要点：

患者端 5-Tab 架构

患者端的 HomePage.ets 采用 Tabs 组件实现 5 个底部导航 Tab：

┌──────────────────────────────────────────┐ │ HomePage (Tabs) │ ├──────────────────────────────────────────┤ │ │ │ TabContent: │ │ ┌────┐ ┌────┐ ┌────┐ ┌────┐ ┌────┐ │ │ │监控│ │药物│ │历史│ │费用│ │我的│ │ │ └────┘ └────┘ └────┘ └────┘ └────┘ │ │ │ ├──────────────────────────────────────────┤ │ [Monitor] [Medicine] [History] [Cost] [Me] │ └──────────────────────────────────────────┘

每个 Tab 对应一个独立的 TabContent，其中"监控"Tab 展示实时监控概览，"药物"Tab 展示药物列表，"历史"Tab 展示监控记录，"费用"Tab 展示费用管理，"我的"Tab 展示个人设置。点击监控 Tab 的"详情"按钮时，通过 pushUrl 跳转到 MonitorPage 获取完整监控体验。

3.4 架构设计原则

IVGuard 的架构设计遵循以下核心原则：

原则一：关注点分离（Separation of Concerns）

每一层只关注自己的职责：

• 页面层只管 UI 布局和用户交互
• 组件层只管可复用 UI 片段
• 服务层只管业务逻辑和系统调用
• 数据层只管数据结构定义

原则二：依赖倒置（Dependency Inversion）

高层模块不依赖低层模块的具体实现：

• 页面层调用服务层的静态方法，不关心内部实现
• 组件层通过 @Prop / @Link 接收数据，不关心数据来源
• 服务层依赖数据层的接口定义，不依赖具体 UI

原则三：单一职责（Single Responsibility）

每个文件只有一个变更的理由：

• CameraService.ets 只负责相机操作
• VisionService.ets 只负责视觉识别
• CostService.ets 只负责费用计算
• 当需求变更时，只需定位到对应的单一文件

原则四：开放封闭（Open/Closed Principle）

通过静态类 + 新增文件的方式扩展功能，而非修改已有代码：

• 新增药物数据 → 修改 DrugDatabase.ets，不影响 Service
• 新增分析维度 → 修改 AIService.ets，不影响 Page
• 新增角色 → 新增对应 HomePage，不影响 Index 分发逻辑

原则五：最少知识（Law of Demeter）

每个模块只与其直接依赖的模块通信：

• MonitorPage 调用 VisionService 和 NotificationService，但不知道 CameraService 的存在
• MedicinePage 调用 ScanService 和 DrugDatabase，但不知道 NfcService 的存在
• 组件只接收数据 props，不知道数据来源于哪个 Service

4. 技术栈选型

4.1 HarmonyOS + ArkTS 的技术优势

IVGuard 选择 HarmonyOS 5.0 + ArkTS 作为技术栈，基于以下核心优势：

ArkTS 语言特性

ArkTS 是华为基于 TypeScript 扩展的编程语言，专为 HarmonyOS 应用开发设计。与标准 TypeScript 相比，ArkTS 引入了以下关键约束和增强：

HarmonyOS 生态优势

选择 HarmonyOS 而非 Android/iOS 的决定性因素：

ArkTS 对比 TypeScript 的关键差异

在 IVGuard 的实际开发中，以下 ArkTS 约束对项目产生了显著影响：

禁止运行时类型检查：ArkTS 不支持 ypeof、instanceof 等运行时类型检查操作。这意味着所有类型判断必须在编译期完成，推动了我们采用静态类 + 枚举而非反射的设计模式。

禁止 ny 类型：ArkTS 严格禁止使用 ny 类型，所有变量必须有明确类型声明。这使得 DataStore 的泛型封装（save() / load()）成为必要——既保证了类型安全，又提供了通用存储能力。

强制空安全：ArkTS 要求所有可能为空的变量显式标记为可选类型（T | null），使用前必须进行空检查。这在 CameraService 中尤为明显——cameraManager 和 session 均声明为 | null 类型，调用前必须检查。

4.2 ArkUI 声明式框架 vs 命令式 UI

ArkUI 采用声明式 UI 范式，与传统的命令式 UI（如 Android View 系统）有本质区别：

声明式 UI 核心理念

` 命令式：告诉框架"怎么做" textView.setText(“液位 45%”) progressBar.setProgress(45) if (level < 20) { textView.setTextColor(RED) }

声明式：告诉框架"是什么" Text(液位 $level}%) .fontColor(level < 20 ? Color.Red : Color.Black) Progress({ value: level, total: 100 }) `

声明式 UI 的核心优势在于：开发者只需描述 UI 的最终状态（“液位 45%，低于 20% 时变红”），框架负责根据状态变化自动更新 UI。这种方式从根本上消除了"状态与 UI 不同步"的 bug——这是命令式 UI 中最常见的问题来源。

IVGuard 中的声明式实践

在 MonitorPage.ets 中，液位展示完全采用声明式：

` ypescript build() { Column() { LevelProgress({ level: this.currentLevel }) .width(200) .height(200)

Text(当前液位: %)
.fontSize(24)
.fontColor(this.currentLevel < 20 ? Color.Red : Color.Black)

Text(预计剩余: 分钟)
.fontSize(16)

} } `

当 his.currentLevel 状态变化时，ArkUI 框架自动重新执行 uild() 方法，更新 UI 显示。开发者无需手动操作 DOM/View，极大降低了 UI 同步的复杂度。

状态驱动 UI 更新机制

用户操作/数据变化 ↓ @State 变量更新 ↓ ArkUI 框架检测变化 ↓ 重新执行 build() ↓ 虚拟 DOM diff ↓ 最小化真实 UI 更新

这种机制确保了 IVGuard 在 3 秒采样间隔的液位更新中，UI 始终与数据保持同步，而开发者只需关注状态变量的更新。在 MonitorPage.ets 中，setInterval 回调只需更新 his.currentLevel，ArkUI 框架自动完成后续的 UI 刷新工作。

声明式框架的性能优化

ArkUI 的声明式框架内置了多项性能优化：

4.3 Canvas vs 组件化 UI 的取舍

IVGuard 中同时使用了两种 UI 渲染方式：声明式组件和 Canvas 自绘。取舍原则如下：

选择 Canvas 的场景

Canvas 的本质优势：当 UI 元素无法用"矩形 + 文字 + 图片"的组合来表达时，Canvas 是唯一选择。饼图的扇形区域、趋势图的平滑曲线、坐标系等几何图形，在 ArkUI 的声明式组件体系中没有直接对应物。

Canvas 的性能考量：Canvas 绘制在 IVGuard 中需要满足 60fps 的渲染要求。为此，我们采用了以下优化策略：

• 数据点预计算：在 onReady 回调中一次性计算所有坐标，避免每帧重复计算
• 限制数据量：趋势图最多展示 100 个数据点，超出时采样降频
• 避免频繁重绘：只在数据变化时触发 drawChart()，而非每帧重绘

选择声明式组件的场景

声明式组件的本质优势：当 UI 可以用"结构化布局 + 数据绑定"来表达时，声明式组件优于 Canvas。原因包括：自动响应状态变化、内置无障碍支持、支持手势和动画、代码可读性更高。

Canvas 实现示例

` ypescript // FlowChart.ets 中的 Canvas 绘制逻辑 @Component struct FlowChart { @Prop records: LevelRecord[] private settings: RenderingContextSettings = new RenderingContextSettings(true) private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

build() { Canvas(this.context) .width(‘100%’) .height(200) .onReady(() => { this.drawChart() }) }

private drawChart() { const ctx = this.context const width = 380 const height = 180 const padding = 40

// 清除画布
ctx.clearRect(0, 0, width + padding, height + 20)

// 绘制坐标轴
ctx.strokeStyle = '#999999'
ctx.lineWidth = 1
ctx.beginPath()
ctx.moveTo(padding, 10)
ctx.lineTo(padding, height)
ctx.lineTo(width, height)
ctx.stroke()

// 绘制 Y 轴刻度
ctx.fillStyle = '#666666'
ctx.font = '10px sans-serif'
for (let i = 0; i <= 100; i += 25) {
const y = height – (i / 100) * (height – 10)
ctx.fillText(${i}%, 5, y + 3)
ctx.beginPath()
ctx.strokeStyle = '#EEEEEE'
ctx.moveTo(padding, y)
ctx.lineTo(width, y)
ctx.stroke()
}

// 绘制数据曲线
if (this.records.length === 0) return

ctx.strokeStyle = '#4CAF50'
ctx.lineWidth = 2
ctx.beginPath()
this.records.forEach((record, index) => {
const x = padding + (index / Math.max(1, this.records.length – 1)) * (width – padding)
const y = height – (record.level / 100) * (height – 10)
if (index === 0) ctx.moveTo(x, y)
else ctx.lineTo(x, y)
})
ctx.stroke()

// 绘制预警线
ctx.strokeStyle = '#FF5722'
ctx.lineWidth = 1
ctx.setLineDash([5, 5])
const alertY = height – (20 / 100) * (height – 10)
ctx.beginPath()
ctx.moveTo(padding, alertY)
ctx.lineTo(width, alertY)
ctx.stroke()
ctx.setLineDash([])

} } `

4.4 Preferences vs 关系型数据库

HarmonyOS 提供了两种本地数据持久化方案：轻量级 KV 存储（Preferences）和关系型数据库（RDB）。IVGuard 在 MVP 阶段选择 Preferences，原因如下：

对比分析

IVGuard 选择 Preferences 的理由

Preferences 在 IVGuard 中的存储结构

` Preferences Key-Value 映射:

┌──────────────────────────┬──────────────────────────────────────┐ │ Key │ Value (JSON) │ ├──────────────────────────┼──────────────────────────────────────┤ │ “medicines” │ [{“id”:“m1”,“name”:“NaCl”,…},…] │ │ “monitor_sessions” │ [{“id”:“s1”,“startTime”:…, …},…]│ │ “cost_items” │ [{“id”:“c1”,“name”:“挂号费”,…},…] │ │ “insurance_policy” │ {“city”:“北京”,“rate”:0.85,…} │ │ “app_settings” │ {“alertThreshold”:20,…} │ │ “user_role” │ “patient” │ │ “alert_events” │ [{“id”:“a1”,“type”:“level_low”,…}] │ └──────────────────────────┴──────────────────────────────────────┘ `

` ypescript // DataStore.ets 基于 Preferences 的实现 import dataPreferences from ‘@ohos.data.preferences’

export class DataStore { private static prefs: dataPreferences.Preferences | null = null

static async init(context: Context): Promise { DataStore.prefs = await dataPreferences.getPreferences(context, ‘ivguard_db’) }

static async save(key: string, value: T): Promise { if (!DataStore.prefs) return await DataStore.prefs.put(key, JSON.stringify(value)) await DataStore.prefs.flush() }

static async load(key: string, defaultValue: T): Promise { if (!DataStore.prefs) return defaultValue const raw = await DataStore.prefs.get(key, JSON.stringify(defaultValue)) return JSON.parse(raw as string) as T }

static async delete(key: string): Promise { if (!DataStore.prefs) return await DataStore.prefs.delete(key) await DataStore.prefs.flush() }

static async clear(): Promise { if (!DataStore.prefs) return await DataStore.prefs.clear() await DataStore.prefs.flush() } } `

未来迁移路径

当 IVGuard 进入生产阶段，数据量增长后，DataStore 的内部实现可以从 Preferences 平滑切换为 RDB：

` ypescript // 未来 RDB 版本的 DataStore（接口不变，实现替换） export class DataStore { private static rdb: relationalStore.RdbStore | null = null

static async init(context: Context): Promise { DataStore.rdb = await relationalStore.getRdbStore(context, { name: ‘ivguard.db’, securityLevel: relationalStore.SecurityLevel.S1 }) // 创建表… }

static async save(key: string, value: T): Promise { // INSERT OR REPLACE… }

static async load(key: string, defaultValue: T): Promise { // SELECT… } } `

由于页面层和组件层只依赖 DataStore 的静态方法签名，不关心内部实现，因此这种迁移对上层完全透明。

4.5 API Level 与兼容性

IVGuard 基于 API Level 24（HarmonyOS 5.0） 开发，这一选择的技术考量：

选择 API Level 24 的原因：

5. 数据流架构

5.1 核心监控数据流

核心监控数据流是 IVGuard 最关键的数据流，从相机采集到预警触发的完整链路：

┌─────────┐ 帧数据 ┌──────────────┐ 液位值 ┌──────────────┐ │ Camera │ ──────────→ │ VisionService │ ──────────→ │ 预警判断逻辑 │ │ Service │ │ analyzeFrame()│ │ (阈值检测) │ └─────────┘ └──────────────┘ └──────┬───────┘ │ ┌─────────────┼─────────────┐ │ 液位 < 20% │ 液位 < 10% │ 液位 < 5% ↓ ↓ ↓ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ 黄色预警 │ │ 橙色预警 │ │ 红色预警 │ │ │ │ │ │ │ │ ↓ │ │ ↓ │ │ ↓ │ │Notification│ │Notification│ │Notification│ │ 通知栏 │ │ 通知栏 │ │ 通知栏 │ │ │ │ │ │ + 震动 │ │ │ │ Speech │ │ + 语音 │ │ │ │ 语音提醒 │ │ + 手表震动 │ └────────────┘ └────────────┘ └────────────┘

数据流详细步骤：

VisionService 液位模拟算法详解

` ypescript // VisionService.ets 完整实现 export class VisionService { private static currentLevel: number = 85 private static lastTimestamp: number = 0 private static flowRate: number = 0

static analyzeFrame(frame: image.PixelMap | null): number { // MVP: 模拟液位衰减 // 生产环境: 贴纸刻度识别 + 颜色边界检测 const decay = 1 + Math.random() // 1-2% 每采样周期 VisionService.currentLevel = Math.max(0, VisionService.currentLevel – decay)

// 计算流速
const now = Date.now()
if (VisionService.lastTimestamp > 0) {
const elapsed = (now – VisionService.lastTimestamp) / 60000 // 分钟
VisionService.flowRate = decay / elapsed // %/min
}
VisionService.lastTimestamp = now

return VisionService.currentLevel

}

static getFlowRate(): number { return VisionService.flowRate }

static getEstimatedTime(): number { if (VisionService.flowRate <= 0) return Infinity return VisionService.currentLevel / VisionService.flowRate }

static reset(): void { VisionService.currentLevel = 85 VisionService.lastTimestamp = 0 VisionService.flowRate = 0 } } `

预警阈值分级策略

IVGuard 采用三级预警机制，根据液位百分比和下降速率综合判断：

ypescript // MonitorPage.ets 中的预警判断逻辑 private checkAlert(level: number): void { if (level < 5) { // 红色预警 NotificationService.sendUrgent('紧急预警', 液位仅剩 %，请立即处理！) SpeechService.speak('输液即将结束，请立即呼叫护士') WatchService.vibrate('urgent') } else if (level < 10) { // 橙色预警 NotificationService.sendAlert('输液预警', 液位 %，即将完成) SpeechService.speak('输液即将结束，请注意') WatchService.vibrate('warning') } else if (level < 20) { // 黄色预警 NotificationService.sendInfo('输液提示', 液位 %，请留意) } }

5.2 药物管理数据流

药物管理的数据流涉及药物录入、相互作用检测和 UI 展示：

┌──────────────────────────────────────────────────────────────────┐ │ 药物管理数据流 │ │ │ │ 输入源 │ │ ┌──────────┐ ┌──────────┐ ┌──────────────┐ │ │ │扫码添加 │ │手动输入 │ │NFC 贴纸读取 │ │ │ │ScanService│ │用户表单 │ │NfcService │ │ │ └─────┬────┘ └─────┬────┘ └──────┬───────┘ │ │ │ │ │ │ │ └────────────────────┼─────────────────────┘ │ │ ↓ │ │ ┌────────────────┐ │ │ │ Medicine 对象 │ │ │ │ (数据模型) │ │ │ └───────┬────────┘ │ │ │ │ │ ┌─────────────┼──────────────┐ │ │ ↓ ↓ ↓ │ │ ┌────────────┐ ┌───────────┐ ┌──────────────┐ │ │ │ DataStore │ │DrugDB查询 │ │相互作用检测 │ │ │ │ save() │ │IVDrugDB │ │DrugDatabase │ │ │ │ 持久化 │ │药物详情 │ │ 12组检测 │ │ │ └────────────┘ └───────────┘ └──────┬───────┘ │ │ │ │ │ ┌────────────┼────────────┐ │ │ │ 有相互作用 │ 无相互作用 │ │ │ ↓ ↓ │ │ │ ┌──────────────┐ ┌──────────┐ │ │ │ │ AlertCard │ │MedicineC.│ │ │ │ │ 红色警告 │ │ 正常卡片 │ │ │ │ │ 显示风险描述 │ │ 显示详情 │ │ │ │ └──────────────┘ └──────────┘ │ │ └──────────────────────────────────────────────────────────────────┘

药物相互作用检测逻辑：

` ypescript // DrugDatabase.ets 中的检测逻辑 export class DrugDatabase { static readonly INTERACTIONS: DrugInteraction[] = [ { drugA: ‘头孢曲松’, drugB: ‘含钙输液’, severity: ‘high’, description: ‘头孢曲松与含钙输液配伍可形成致命性沉淀’ }, { drugA: ‘华法林’, drugB: ‘阿司匹林’, severity: ‘high’, description: ‘联合使用显著增加出血风险’ }, { drugA: ‘庆大霉素’, drugB: ‘呋塞米’, severity: ‘high’, description: ‘增加耳毒性和肾毒性风险’ }, { drugA: ‘头孢哌酮’, drugB: ‘酒精’, severity: ‘high’, description: ‘双硫仑样反应，面部潮红、头痛、心悸’ }, // … 共 12 组 ]

static checkInteraction(drug1: string, drug2: string): DrugInteraction | null { for (const interaction of DrugDatabase.INTERACTIONS) { if ((interaction.drugA === drug1 && interaction.drugB === drug2) || (interaction.drugA === drug2 && interaction.drugB === drug1)) { return interaction } } return null }

static checkAllInteractions(newDrug: string, existingDrugs: string[]): DrugInteraction[] { const results: DrugInteraction[] = [] for (const drug of existingDrugs) { const interaction = DrugDatabase.checkInteraction(newDrug, drug) if (interaction) results.push(interaction) } return results } } `

药物添加完整流程：

当用户通过扫码或手动方式添加新药物时，系统执行以下步骤：

5.3 费用计算数据流

费用管理的数据流涵盖费用录入、医保计算和可视化展示：

┌────────────────────────────────────────────────────────────────────┐ │ 费用计算数据流 │ │ │ │ ┌──────────┐ ┌──────────────┐ ┌────────────────────┐ │ │ │ 费用录入 │ ──→ │ CostItem对象 │ ──→ │ CostService │ │ │ │ (用户) │ │ (数据模型) │ │ calculate() │ │ │ └──────────┘ └──────────────┘ └─────────┬──────────┘ │ │ │ │ │ ┌────────────────────┼──────────┐ │ │ ↓ ↓ ↓ │ │ ┌──────────────┐ ┌────────────┐ ┌─────────┐ │ │ │ 医保报销计算 │ │ 自费估算 │ │ 费用分类 │ │ │ │ │ │ │ │ 归集 │ │ │ │ InsuranceRef │ │ 个人自付 │ │ 按类别 │ │ │ │ 6城市参考 │ │ = 总额 │ │ 统计 │ │ │ │ 起付线/比例 │ │ – 报销额 │ │ │ │ │ └──────┬───────┘ └──────┬─────┘ └────┬────┘ │ │ │ │ │ │ │ └───────────┬───────┘ │ │ │ ↓ ↓ │ │ ┌─────────────────┐ ┌───────────────┐ │ │ │ CostSummary对象 │ │ 分类费用数组 │ │ │ │ 总额/报销/自付 │ │ [药费,检查,..]│ │ │ └────────┬────────┘ └───────┬───────┘ │ │ │ │ │ │ ↓ ↓ │ │ ┌──────────────┐ ┌──────────────┐ │ │ │ 文字展示 │ │ CostPieChart │ │ │ │ 费用明细 │ │ 饼图展示 │ │ │ └──────────────┘ └──────────────┘ │ └────────────────────────────────────────────────────────────────────┘

CostService 医保计算核心逻辑：

` ypescript // CostService.ets export class CostService { static calculateReimbursement( totalCost: number, policy: InsurancePolicy ): CostSummary { const deductible = policy.deductible // 起付线 const rate = policy.reimbursementRate // 报销比例 const cap = policy.annualCap // 年度封顶线

// 超过起付线的部分才能报销
const aboveDeductible = Math.max(0, totalCost – deductible)
// 按报销比例计算
const rawReimbursement = aboveDeductible * rate
// 不超过年度封顶线
const cappedReimbursement = Math.min(rawReimbursement, cap – policy.yearToDate)
// 最终报销金额（不允许为负）
const finalReimbursement = Math.max(0, cappedReimbursement)
// 个人自付
const outOfPocket = totalCost – finalReimbursement

return new CostSummary(
totalCost,
finalReimbursement,
outOfPocket,
deductible
)

}

static breakdownByCategory(items: CostItem[]): Map<string, number> { const categoryMap = new Map<string, number>() for (const item of items) { const current = categoryMap.get(item.category) || 0 categoryMap.set(item.category, current + item.amount) } return categoryMap }

static estimateOutOfPocket( items: CostItem[], policy: InsurancePolicy ): number { const total = items.reduce((sum, item) => sum + item.amount, 0) const summary = CostService.calculateReimbursement(total, policy) return summary.outOfPocket } } `

医保计算示例

以北京市医保为例，假设总费用 8000 元：

` 输入： 总费用: 8,000 元 起付线: 1,300 元 (北京) 报销比例: 85% 年度封顶线: 50,000 元 年度已报销: 12,000 元

计算过程： 超起付线部分: 8,000 – 1,300 = 6,700 元 原始报销额: 6,700 * 0.85 = 5,695 元 封顶限制: min(5,695, 50,000 – 12,000) = 5,695 元 (未超) 最终报销: 5,695 元 个人自付: 8,000 – 5,695 = 2,305 元

输出 CostSummary: total: 8,000 元 reimbursed: 5,695 元 outOfPocket: 2,305 元 deductible: 1,300 元 `

5.4 完整数据流图

以下 ASCII 图展示了 IVGuard 系统中所有核心数据流的完整关系：

╔══════════════════════════════════════════════════════════════════════════════╗ ║ IVGuard 完整数据流图 ║ ╠══════════════════════════════════════════════════════════════════════════════╣ ║ ║ ║ ┌──────────┐ ║ ║ │ 硬件层 │ ║ ║ │ │ ║ ║ │ Camera ──┼──────────────────────────────┐ ║ ║ │ NFC ──┼──────────┐ │ ║ ║ │ 扫码器 ──┼────┐ │ │ ║ ║ └──────────┘ │ │ │ ║ ║ │ │ │ ║ ║ ┌───────────────┼─────┼────────────────────┼──────────────────────────┐ ║ ║ │ 服务层 │ │ │ │ ║ ║ │ │ │ │ │ ║ ║ │ ScanService ←┘ │ ↓ │ ║ ║ │ │ │ ┌─────────────────┐ │ ║ ║ │ │ │ │ CameraService │ │ ║ ║ │ │ │ │ startCapture() │ │ ║ ║ │ ↓ │ └────────┬────────┘ │ ║ ║ │ ┌─────────┐ │ │ 帧数据 │ ║ ║ │ │DataStore│ │ ↓ │ ║ ║ │ │ save() │ │ ┌─────────────────┐ │ ║ ║ │ └────┬────┘ │ │ VisionService │ │ ║ ║ │ │ │ │ analyzeFrame() │ │ ║ ║ │ │ │ └────────┬────────┘ │ ║ ║ │ │ │ │ 液位值 │ ║ ║ │ │ │ ┌────────┴────────┐ │ ║ ║ │ │ │ ↓ ↓ │ ║ ║ │ │ ┌─────────────┐ ┌────────────┐ ┌──────────────┐ │ ║ ║ │ │ │NfcService │ │Notification│ │SpeechService │ │ ║ ║ │ │ │pair()/read()│ │Service │ │speak() │ │ ║ ║ │ │ └──────┬──────┘ └────────────┘ └──────────────┘ │ ║ ║ │ │ │ ↑ │ ║ ║ │ │ ↓ │ │ ║ ║ │ ┌────┴─────────────────────────────────────────────┐ │ │ ║ ║ │ │ 数据层 (Model) │ │ │ ║ ║ │ │ │ │ │ ║ ║ │ │ DataModels RouteParams HospitalData │ │ │ ║ ║ │ │ DrugDatabase IVDrugDatabase InsuranceRef │ │ │ ║ ║ │ └────────────────────┬─────────────────────────────┘ │ │ ║ ║ │ │ │ │ ║ ║ │ ┌────────────────────┼─────────────────────────────┐ │ │ ║ ║ │ │ CostService ←─────┤ AIService ←──────────────┤──┘ │ ║ ║ │ │ calculate() │ analyze() │ │ ║ ║ │ │ │ │ │ ║ ║ │ │ WatchService │ NavService │ │ ║ ║ │ │ sync()/alert() │ navigate() │ │ ║ ║ │ └────────────────────┴─────────────────────────────┘ │ ║ ║ └───────────────────────────────────────────────────────────────────┘ ║ ║ ║ ║ ┌───────────────────────────────────────────────────────────────────┐ ║ ║ │ 组件层 + 页面层 │ ║ ║ │ │ ║ ║ │ LevelProgress ←── currentLevel MedicineCard ←── Medicine │ ║ ║ │ MonitorOverlay ←── frame AlertCard ←── DrugInteraction │ ║ ║ │ FlowChart ←── LevelRecord[] CostPieChart ←── CostItem[] │ ║ ║ │ HospitalMapView ←── HospitalPOI StepIndicator ←── step状态 │ ║ ║ └───────────────────────────────────────────────────────────────────┘ ║ ╚══════════════════════════════════════════════════════════════════════════════╝

NFC 配对数据流

NFC 配对是 IVGuard 中一个重要的辅助数据流，用于快速关联输液袋与药物信息：

┌──────────┐ NFC标签数据 ┌──────────────┐ 贴纸ID ┌──────────────┐ │ NFC标签 │ ─────────────→ │ NfcService │ ──────────→ │ DataStore │ │ (贴纸内) │ │ pair()/read()│ │ load() │ └──────────┘ └──────┬───────┘ └──────┬───────┘ │ │ │ 药物关联ID │ 药物列表 ↓ ↓ ┌──────────────┐ ┌──────────────┐ │IVDrugDatabase│ │ Medicine[] │ │ 50种药物详情 │ │ 用户药物列表 │ └──────┬───────┘ └──────────────┘ │ ↓ ┌──────────────┐ │ 自动填充 │ │ Medicine对象 │ │ → 药物管理页 │ └──────────────┘

当用户将手机靠近输液袋上的 NFC 贴纸时，NfcService 读取标签中的贴纸 ID，然后根据 ID 在 IVDrugDatabase 中查找关联的药物信息，自动填充到 Medicine 对象中，省去了手动输入的步骤。

AI 分析数据流

AIService 通过查询 DataStore 中的历史监控数据，提供智能建议：

┌──────────────┐ 历史数据 ┌──────────────┐ 分析结果 ┌──────────────┐ │ DataStore │ ──────────→ │ AIService │ ──────────→ │ AnalysisPage │ │ load() │ │ analyze() │ │ UI展示 │ │ sessions │ │ suggest() │ │ │ │ records │ └──────────────┘ └──────────────┘ └──────────────┘ │ │ 基于规则的推理 ↓ ┌──────────────────────────────┐ │ 规则引擎: │ │ – 平均输液时长 > 3h → 建议咨询 │ │ – 预警频率 > 3次/天 → 关注流速 │ │ – 药物数 > 5 → 检查相互作用 │ │ – 夜间输液 → 提醒陪护 │ └──────────────────────────────┘

6. 项目目录结构详解

6.1 目录树总览

entry/src/main/ets/ ├── model/ # 数据模型层 (6个文件) │ ├── DataModels.ets # 15个核心数据类 │ ├── RouteParams.ets # 路由参数接口 │ ├── HospitalData.ets # 医院POI静态数据 │ ├── DrugDatabase.ets # 药物相互作用 (12组) │ ├── IVDrugDatabase.ets # 静脉药物数据库 (50种) │ └── InsuranceReference.ets # 6城市医保参考 ├── service/ # 服务层 (11个文件) │ ├── DataStore.ets # 数据持久化 │ ├── CameraService.ets # 相机服务 │ ├── VisionService.ets # 视觉识别 │ ├── NfcService.ets # NFC配对 │ ├── NotificationService.ets # 通知推送 │ ├── SpeechService.ets # 语音提醒 │ ├── ScanService.ets # 扫码服务 │ ├── NavService.ets # 导航服务 │ ├── WatchService.ets # 手表联动 │ ├── AIService.ets # AI分析 │ └── CostService.ets # 费用计算 ├── component/ # 组件层 (8个文件) │ ├── LevelProgress.ets # 液位进度 │ ├── MedicineCard.ets # 药物卡片 │ ├── AlertCard.ets # 预警卡片 │ ├── MonitorOverlay.ets # 监控叠加层 │ ├── HospitalMapView.ets # 医院平面图 │ ├── FlowChart.ets # 流速趋势图 │ ├── CostPieChart.ets # 费用饼图 │ └── StepIndicator.ets # 步骤指示器 └── pages/ # 页面层 (17个文件) ├── Index.ets # 入口 (角色选择) ├── HomePage.ets # 患者主页 (5-Tab) ├── MonitorPage.ets # 实时监控 ├── MedicinePage.ets # 药物管理 ├── MedicineDetailPage.ets # 药品详情 ├── HistoryPage.ets # 历史记录 ├── AnalysisPage.ets # 数据分析 ├── CostPage.ets # 费用管理 ├── CostDetailPage.ets # 费用详情 ├── InsuranceSetupPage.ets # 医保设置 (5步) ├── SettingsPage.ets # 系统设置 ├── HospitalNavPage.ets # 医院导航 ├── NurseHomePage.ets # 护士工作台 ├── PatientListPage.ets # 患者列表 ├── NurseAnalysisPage.ets # 护士分析 ├── FamilyHomePage.ets # 家属远程监控 └── FamilyAlertPage.ets # 家属预警记录

文件统计：

6.2 数据模型层 (model/)

数据模型层是整个系统的数据基础，定义了所有业务实体的结构和关系。共 6 个文件，承担不同的数据职责。

DataModels.ets — 核心数据类定义

这是系统最核心的数据文件，定义了 15 个数据类，涵盖了 IVGuard 的所有业务实体：

UserRole 枚举的特别说明——它不仅用于 UI 分发，更是全系统权限控制的基础：

ypescript export enum UserRole { PATIENT = 'patient', NURSE = 'nurse', FAMILY = 'family' }

数据类之间的关系：

MonitorSession ──1:N──→ LevelRecord (一次会话包含多条液位记录) MonitorSession ──1:1──→ MonitorRecord (一次会话对应一条汇总记录) Medicine ──N:N──→ DrugInteraction (药物间多对多相互作用) AlertEvent ──N:1──→ MonitorSession (多个预警属于同一次会话) CostItem ──N:1──→ InsurancePolicy (多项费用使用同一医保) CostItem ──N:1──→ CostSummary (多项费用汇总为一个结果) HospitalPOI ──1:1──→ NavPathData (一个目标对应一条路径)

RouteParams.ets — 路由参数接口

定义页面间导航时传递的参数接口，确保类型安全：

` ypescript export interface MedicineDetailParams { medicineId: string }

export interface MonitorParams { sessionId?: string }

export interface CostDetailParams { costItemId: string }

export interface NursePatientParams { patientId: string } `

路由参数的作用：在 pushUrl 时，通过 params 字段传递参数对象，目标页面通过路由状态获取参数，实现页面间的数据传递。相比全局状态管理，路由参数使页面间的依赖关系更加显式和可追溯。

HospitalData.ets — 医院 POI 静态数据

存储医院内部的兴趣点（Point of Interest）数据，用于导航功能：

` ypescript export class HospitalData { static readonly POIS: HospitalPOI[] = [ { id: ‘poi_001’, name: ‘内科诊室’, type: ‘department’, floor: 1, x: 120, y: 80 }, { id: ‘poi_002’, name: ‘输液室’, type: ‘treatment’, floor: 1, x: 200, y: 150 }, { id: ‘poi_003’, name: ‘检验科’, type: ‘examination’, floor: 2, x: 80, y: 200 }, { id: ‘poi_004’, name: ‘药房’, type: ‘pharmacy’, floor: 1, x: 300, y: 100 }, { id: ‘poi_005’, name: ‘收费处’, type: ‘billing’, floor: 1, x: 350, y: 80 }, // … 更多 POI ]

static readonly FLOORS: number[] = [1, 2, 3]

static getByType(type: string): HospitalPOI[] { return HospitalData.POIS.filter(poi => poi.type === type) }

static getById(id: string): HospitalPOI | undefined { return HospitalData.POIS.find(poi => poi.id === id) } } `

POI 的 x 和 y 坐标对应医院平面图上的像素位置，NavService 基于这些坐标进行路径规划。

DrugDatabase.ets — 药物相互作用数据库

内置 12 组常见的静脉药物相互作用数据，是药物安全检测的核心数据源：

ypescript export class DrugDatabase { static readonly INTERACTIONS: DrugInteraction[] = [ { drugA: '头孢曲松', drugB: '含钙输液', severity: 'high', description: '头孢曲松与含钙输液配伍可形成致命性沉淀' }, { drugA: '华法林', drugB: '阿司匹林', severity: 'high', description: '联合使用显著增加出血风险' }, { drugA: '庆大霉素', drugB: '呋塞米', severity: 'high', description: '增加耳毒性和肾毒性风险' }, { drugA: '头孢哌酮', drugB: '酒精', severity: 'high', description: '双硫仑样反应，面部潮红、头痛、心悸' }, { drugA: '氯化钾', drugB: '葡萄糖', severity: 'medium', description: '需控制滴速，避免高钾血症' }, { drugA: '氨苄西林', drugB: '氨基糖苷类', severity: 'medium', description: '不可同瓶滴注，需分开给药' }, { drugA: '维生素K', drugB: '华法林', severity: 'high', description: '维生素K拮抗华法林抗凝作用' }, { drugA: '肝素', drugB: '阿司匹林', severity: 'high', description: '联合使用出血风险显著增加' }, { drugA: '胰岛素', drugB: '葡萄糖', severity: 'medium', description: '需密切监测血糖，调整胰岛素剂量' }, { drugA: '多巴胺', drugB: '碳酸氢钠', severity: 'medium', description: '碱性环境中多巴胺失活' }, { drugA: '两性霉素B', drugB: '氯化钠', severity: 'high', description: '两性霉素B不可用氯化钠溶解' }, { drugA: '万古霉素', drugB: '肝素', severity: 'medium', description: '同管输注可能产生沉淀' }, ] }

IVDrugDatabase.ets — 静脉药物数据库

收录 50 种常见的静脉输液药物信息，包括药物名称、分类、浓度、注意事项等：

` ypescript export class IVDrugDatabase { static readonly DRUGS: IVDrugInfo[] = [ { name: ‘0.9%氯化钠注射液’, category: ‘溶媒’, concentration: ‘0.9%’, notes: ‘等渗溶液，常用溶媒’ }, { name: ‘5%葡萄糖注射液’, category: ‘溶媒’, concentration: ‘5%’, notes: ‘等渗溶液，糖尿病患者慎用’ }, { name: ‘头孢呋辛钠’, category: ‘抗生素’, concentration: ‘0.75g/支’, notes: ‘需皮试，滴注时间不少于30分钟’ }, { name: ‘左氧氟沙星’, category: ‘抗生素’, concentration: ‘0.5g/100ml’, notes: ‘避光滴注，滴速不宜过快’ }, // … 共 50 种 ]

static searchByName(keyword: string): IVDrugInfo[] { return IVDrugDatabase.DRUGS.filter( drug => drug.name.includes(keyword) ) }

static getByCategory(category: string): IVDrugInfo[] { return IVDrugDatabase.DRUGS.filter( drug => drug.category === category ) } } `

InsuranceReference.ets — 医保参考数据

收录 6 个城市的医保报销参考数据，为费用估算提供基础参数：

` ypescript export class InsuranceReference { static readonly POLICIES: InsurancePolicy[] = [ { city: ‘北京’, deductible: 1300, reimbursementRate: 0.85, annualCap: 50000 }, { city: ‘上海’, deductible: 1500, reimbursementRate: 0.85, annualCap: 55000 }, { city: ‘广州’, deductible: 1600, reimbursementRate: 0.80, annualCap: 45000 }, { city: ‘深圳’, deductible: 1000, reimbursementRate: 0.90, annualCap: 60000 }, { city: ‘成都’, deductible: 800, reimbursementRate: 0.82, annualCap: 40000 }, { city: ‘武汉’, deductible: 1200, reimbursementRate: 0.83, annualCap: 48000 }, ]

static getByCity(city: string): InsurancePolicy | undefined { return InsuranceReference.POLICIES.find(p => p.city === city) }

static getCities(): string[] { return InsuranceReference.POLICIES.map(p => p.city) } } `

6.3 服务层 (service/)

服务层是 IVGuard 的业务逻辑核心，共 11 个文件，全部采用静态类模式。

完整服务清单

服务依赖矩阵

` DataStore Camera Vision NFC Notif Speech Scan Nav Watch AI Cost DataStore – – – – – – – – – – – CameraService – – – – – – – – – – – VisionService – →① – – – – – – – – – NfcService →② – – – – – – – – – – NotificationSvc – – – – – – – – – – – SpeechService – – – – – – – – – – – ScanService →③ – – – – – – – – – – NavService – – – – – – – – – – – WatchService – – – – – – – – – – – AIService →④ – – – – – – – – – – CostService →⑤ – – – – – – – – – –

① VisionService 接收 CameraService 的帧数据（但通过参数传递，非直接调用） ② NfcService 将读取的贴纸 ID 存入 DataStore ③ ScanService 将扫码结果存入 DataStore ④ AIService 从 DataStore 读取历史数据进行分析 ⑤ CostService 从 DataStore 读取费用数据和医保设置 `

6.4 组件层 (component/)

组件层包含 8 个可复用 UI 组件，每个组件专注于单一视觉职责。

组件清单与属性接口

组件复用分析

` 组件被哪些页面使用：

LevelProgress: MonitorPage, FamilyHomePage MedicineCard: MedicinePage, MedicineDetailPage AlertCard: MedicinePage, NurseHomePage, FamilyAlertPage MonitorOverlay: MonitorPage HospitalMapView: HospitalNavPage FlowChart: AnalysisPage, MonitorPage CostPieChart: CostPage, CostDetailPage StepIndicator: InsuranceSetupPage, HospitalNavPage `

6.5 页面层 (pages/)

页面层包含 17 个完整业务页面，按角色分组如下：

患者端页面 (12 个)

护士端页面 (3 个)

家属端页面 (2 个)

入口页面 (1 个)

6.6 文件命名规范

IVGuard 严格遵循以下命名规范：

6.7 层间依赖关系

IVGuard 的层间依赖遵循严格的单向规则，禁止反向依赖和跨层调用：

┌─────────────────────────────────────────────────────────────┐ │ 依赖方向图 │ │ │ │ Index.ets │ │ ↓ pushUrl │ │ Pages ──────────→ Component (通过 @Prop/@Link 传递数据) │ │ │ │ │ ↓ 静态方法调用 │ │ Services ────────→ Model (通过数据类型和静态数据) │ │ │ │ │ ↓ JSON序列化/反序列化 │ │ DataStore ───────→ Preferences (底层存储) │ │ │ │ 禁止依赖: │ │ ✗ Component → Service (组件不直接调用服务) │ │ ✗ Model → Service (数据层不依赖服务层) │ │ ✗ Service → Page (服务不依赖页面) │ │ ✗ Page → Model (直接) (页面通过服务间接使用数据) │ └─────────────────────────────────────────────────────────────┘

依赖注入替代方案：由于 ArkTS 不支持依赖注入框架，IVGuard 通过以下方式实现解耦：

7. 系统用例图与场景分析

7.1 系统用例图

┌─────────────────────────────────────────────────────────────────────────┐ │ IVGuard 系统用例图 │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ ┌─────────┐ │ │ │ 患者 │ │ │ └────┬────┘ │ │ │ │ │ ├── UC01: 启动输液监控 │ │ ├── UC02: 查看液位状态 │ │ ├── UC03: 管理药物列表 │ │ ├── UC04: 查看药物详情 │ │ ├── UC05: 检测药物相互作用 ──── «include» ── UC03 │ │ ├── UC06: 扫码添加药物 │ │ ├── UC07: NFC配对输液袋 │ │ ├── UC08: 查看历史记录 │ │ ├── UC09: 查看数据分析 │ │ ├── UC10: 录入医疗费用 │ │ ├── UC11: 估算医保报销 ──── «include» ── UC10 │ │ ├── UC12: 设置医保信息 │ │ ├── UC13: 查看费用饼图 ──── «extend» ── UC10 │ │ ├── UC14: 医院室内导航 │ │ ├── UC15: 修改应用设置 │ │ ├── UC16: 接收语音预警 ──── «extend» ── UC02 │ │ └── UC17: 手表联动查看 │ │ │ │ ┌─────────┐ │ │ │ 护士 │ │ │ └────┬────┘ │ │ │ │ │ ├── UC18: 查看预警队列 │ │ ├── UC19: 处理预警事件 │ │ ├── UC20: 查看患者列表 │ │ ├── UC21: 筛选患者状态 │ │ ├── UC22: 查看聚合分析 │ │ └── UC23: 批量处理预警 ──── «extend» ── UC19 │ │ │ │ ┌─────────┐ │ │ │ 家属 │ │ │ └────┬────┘ │ │ │ │ │ ├── UC24: 远程查看输液状态 │ │ ├── UC25: 接收预警通知 ──── «extend» ── UC24 │ │ ├── UC26: 查看预警记录 │ │ └── UC27: 一键联系护士站 │ │ │ │ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ │ │ │ │ 跨角色共享: │ │ ├── UC28: 修改应用设置 │ │ └── UC29: 切换用户角色 │ │ │ └─────────────────────────────────────────────────────────────────────────┘

用例关系说明

• «include»：被包含用例是基础用例的必经步骤。例如 UC05（检测药物相互作用）是 UC03（管理药物列表）的必要环节——每次添加药物都必须执行相互作用检测
• «extend»：扩展用例是基础用例的可选增强。例如 UC16（接收语音预警）是 UC02（查看液位状态）的可选扩展——只有液位低于阈值时才触发语音

7.2 患者典型场景

场景一：完整输液监控流程

这是患者使用 IVGuard 的最核心场景，覆盖从挂号到费用结算的完整流程。

时间线 操作步骤 系统响应 涉及页面/服务 ─────── ──────────────────────────────── ──────────────────────────── ────────────── 09:00 患者挂号就诊 – – 09:30 医生开具输液处方 – – 09:45 护士配药并开始输液 – – 患者打开 IVGuard，选择"患者"角色 Index 分发至 HomePage Index → HomePage 09:46 患者点击"开始监控" 启动 CameraService MonitorPage VisionService 开始识别 3秒间隔采样液位 液位显示 85% LevelProgress 渲染 LevelProgress 09:50 患者通过 NFC 贴纸配对 NfcService 读取贴纸 NfcService 系统自动填充药物信息 查询 IVDrugDatabase MedicinePage 自动检测 DrugDatabase AlertCard 10:30 液位降至 20% 触发黄色预警 NotificationService 发送通知栏提示 NotificationService 10:45 液位降至 10% 触发橙色预警 NotificationService 通知栏 + 语音提醒 SpeechService 手表震动 WatchService 10:50 液位降至 5% 触发红色预警 NotificationService 紧急通知 + 语音 SpeechService 手表连续震动 WatchService 通知护士端 NotificationService 10:55 护士到达，更换输液袋 患者确认换瓶 MonitorPage 系统重置液位至 85% VisionService.reset() VisionService 11:30 输液完成 患者结束监控 MonitorPage 保存 MonitorSession DataStore.save() DataStore 11:35 患者录入费用项目 添加 CostItem CostPage 设置医保信息 InsuranceSetupPage 5步引导 InsuranceSetupPage 查看报销估算 CostService.calculate() CostService 查看费用饼图 CostPieChart 渲染 CostPieChart

场景二：药物相互作用检测场景

步骤 操作 系统处理 UI 展示 ──── ──────────────────────────── ──────────────────────────────── ────────────── 1 患者已有药物: 华法林 DataStore.load('medicines') MedicineCard 2 患者扫码添加: 阿司匹林 ScanService.scan() 扫码界面 3 系统检测相互作用 DrugDatabase.checkAllInteractions – 4 发现高危组合: 华法林+阿司匹林 返回 DrugInteraction(severity=high) – 5 显示红色预警卡片 AlertCard 渲染 AlertCard(红色) "联合使用显著增加出血风险" 描述文字显示 警告描述 6 患者确认已知晓 预警状态更新 预警标记已读 7 药物添加完成 DataStore.save('medicines') 更新药物列表

场景三：医院导航场景

步骤 操作 系统处理 UI 展示 ──── ──────────────────────────── ──────────────────────────────── ────────────── 1 患者点击"医院导航" HospitalNavPage 加载 HospitalMapView 2 平面图展示 HospitalData.POIS 加载 楼层平面图 3 患者选择"检验科" NavService.search('检验科') 搜索结果 4 系统规划路径 NavService.navigate() StepIndicator 5 步骤引导: "沿走廊前行50米" StepIndicator 渲染步骤1 路径指引 6 步骤引导: "上2楼" StepIndicator 渲染步骤2 楼层切换 7 到达目标 标记完成 到达确认

7.3 护士典型场景

场景一：预警处理流程

时间线 操作步骤 系统响应 涉及页面/服务 ─────── ──────────────────────────────── ──────────────────────────── ────────────── 10:45 护士收到橙色预警推送 NotificationService 通知栏 "3床张三 液位10%" AlertCard 显示 AlertCard 10:46 护士打开工作台 NurseHomePage 加载 NurseHomePage 查看预警队列 按紧急程度排序 预警列表 10:47 护士点击张三预警卡片 展开预警详情 AlertCard(详情) 查看患者信息: 3床, 0.9%NaCl 显示药物和液位信息 详情面板 10:48 护士标记"已处理" AlertEvent.handled = true 状态更新 前往3床更换输液袋 – – 10:55 更换完成，回到工作台 预警队列更新 NurseHomePage 预警状态变为"已处理" 移出预警队列 已处理列表

场景二：聚合分析场景

步骤 操作 系统处理 UI 展示 ──── ──────────────────────────── ──────────────────────────────── ────────────── 1 护士点击"聚合分析" NurseAnalysisPage 加载 NurseAnalysisPage 2 查看今日统计 AIService.analyze('daily') 统计卡片 3 查看科室输液分布 按科室分组统计 柱状图/列表 4 查看高频预警时段 按小时统计预警频率 热力图/列表 5 查看药物使用排行 按药物统计使用次数 排行榜 6 查看工作负荷趋势 按日统计巡检和预警数 趋势图

7.4 家属典型场景

场景一：远程监控流程

时间线 操作步骤 系统响应 涉及页面/服务 ─────── ──────────────────────────────── ──────────────────────────── ────────────── 09:00 家属打开 IVGuard，选择"家属"角色 Index 分发至 FamilyHomePage Index → FamilyHomePage 09:01 查看亲人输液状态 加载实时数据 状态面板 液位 85%，预计剩余 2小时 LevelProgress 渲染 LevelProgress 药物: 0.9%NaCl + 头孢呋辛 药物列表显示 MedicineCard 10:30 家属手机推送: "液位 20%" NotificationService 通知推送 家属打开 App 查看详情 FamilyHomePage 刷新 状态更新 10:45 家属收到预警: "液位 10%" 推送 + App内提醒 通知+弹窗 家属点击"联系护士站" 拨打护士站电话 系统电话 10:55 护士处理完成 状态更新为"已处理" 状态刷新 家属看到状态恢复为 85% FamilyHomePage 更新 状态更新

场景二：预警记录查看

步骤 操作 系统处理 UI 展示 ──── ──────────────────────────── ──────────────────────────────── ────────────── 1 家属点击"预警记录" FamilyAlertPage 加载 FamilyAlertPage 2 查看历史预警时间线 按时间倒序排列 时间线 3 查看单条预警详情 展开预警类型、级别、处理状态 详情面板 4 统计摘要: 本周 3 次预警 统计已处理/未处理/平均响应时间 摘要卡片

8. 非功能性需求

8.1 性能需求

IVGuard 作为实时输液监控系统，性能是用户体验的基石。以下是具体的性能指标及实现策略：

核心性能指标

3 秒采样间隔的设计考量

3 秒的采样间隔是经过权衡后的选择：

` 间隔选择分析:

1秒间隔: 优势: 液位更新更频繁，感知延迟更低 劣势: CPU/相机/电池消耗大，视觉识别负担重 结论: 过度消耗资源，不必要

3秒间隔 (最终选择): 优势: 平衡了实时性和资源消耗 劣势: 最大 3 秒的液位更新延迟 结论: 液位变化是缓慢过程，3秒延迟可接受

5秒间隔: 优势: 资源消耗更低 劣势: 预警响应延迟增大，用户体验下降 结论: 预警不够及时

10秒间隔: 优势: 资源消耗极低 劣势: 预警延迟过高，可能错过最佳处理窗口 结论: 不可接受 `

在 MonitorPage.ets 中的实现：

` ypescript aboutToAppear() { this.timer = setInterval(() => { const frame = CameraService.getCurrentFrame() if (frame) { this.currentLevel = VisionService.analyzeFrame(frame) this.flowRate = VisionService.getFlowRate() this.estimatedTime = VisionService.getEstimatedTime() this.checkAlert(this.currentLevel) } }, 3000) }

aboutToDisappear() { if (this.timer) { clearInterval(this.timer) CameraService.stopCapture() } } `

特别注意 boutToDisappear 中的清理逻辑——页面销毁时必须清除定时器并停止相机，否则会导致后台持续占用硬件资源。

Canvas 60fps 优化策略

IVGuard 的 FlowChart 和 CostPieChart 组件采用 Canvas 绘制，需要保持 60fps 的渲染性能：

` ypescript // 优化策略一: 数据预计算 private drawChart() { // 在绘制前一次性计算所有坐标，避免逐帧计算 const points = this.records.map((record, index) => { return { x: padding + (index / Math.max(1, this.records.length – 1)) * chartWidth, y: chartHeight – (record.level / 100) * chartHeight } }) // 然后用预计算的 points 绘制 }

// 优化策略二: 限制数据量 private get displayRecords(): LevelRecord[] { if (this.records.length <= 100) return this.records // 采样降频: 取最近 100 个点 const step = Math.ceil(this.records.length / 100) return this.records.filter((_, index) => index % step === 0) }

// 优化策略三: 按需重绘 // 只在 records 数据变化时触发重绘，而非每帧重绘 build() { Canvas(this.context) .width(‘100%’) .height(200) .onReady(() => { this.drawChart() // 只在 Canvas 准备好时绘制一次 }) } `

8.2 可靠性需求

医疗系统的可靠性要求远高于普通消费级应用。IVGuard 从以下维度保障系统可靠性：

数据持久化保障

优雅降级策略

IVGuard 实现了多层优雅降级，确保核心功能在各种异常情况下依然可用：

` 降级层级:

Level 0 – 完整功能: 相机可用 + NFC可用 + 通知可用 + 语音可用 + 手表可用 → 完整监控体验

Level 1 – 核心功能 (相机不可用): VisionService 使用模拟数据 (currentLevel 从85%衰减) → 手动模式: 用户观察输液袋，App 估算剩余时间

Level 2 – 基础功能 (通知/语音不可用): 仅页面内预警提示，无系统通知 → 用户需保持 App 在前台

Level 3 – 最小功能 (DataStore 不可用): 所有数据仅保存在内存中 → 当前会话数据可用，重启后丢失

Level 4 – Mock 服务 (开发/测试环境): 所有 Service 使用 Mock 实现 → 完整功能模拟，无需真实硬件 `

Mock 服务实现

` ypescript // VisionService.ets 的 Mock 实现 (当前 MVP) export class VisionService { private static currentLevel: number = 85

static analyzeFrame(frame: image.PixelMap | null): number { // Mock: 不依赖真实帧数据，直接模拟衰减 const decay = 1 + Math.random() VisionService.currentLevel = Math.max(0, VisionService.currentLevel – decay) return VisionService.currentLevel } }

// 未来生产版本的 VisionService (OpenCV NAPI) // static analyzeFrame(frame: image.PixelMap): number { // const mat = OpenCVUtils.pixelMapToMat(frame) // const stickerRegion = StickerDetector.detect(mat) // const level = LevelReader.read(stickerRegion) // return level // } `

8.3 安全需求

医疗数据属于敏感个人信息，IVGuard 在安全方面遵循"最小权限、数据脱敏、本地优先"三大原则。

权限最小化

IVGuard 请求的 8 项系统权限，每一项都有明确的使用场景和最小化范围：

权限请求策略：

医疗数据脱敏

` 数据分类与脱敏策略:

┌──────────────────────────────────────────────────────┐ │ 敏感等级 │ 数据类型 │ 脱敏策略 │ ├──────────────┼────────────────────┼──────────────────┤ │ 高敏感 │ 患者姓名、身份证号 │ 不采集，使用代号 │ │ 高敏感 │ 具体药物剂量 │ 仅显示通用名称 │ │ 中敏感 │ 监控记录、液位数据 │ 本地存储，不上传 │ │ 中敏感 │ 预警事件 │ 本地存储，不上传 │ │ 低敏感 │ 费用数据 │ 本地存储，不上传 │ │ 非敏感 │ 应用设置 │ 本地存储 │ │ 非敏感 │ 医院POI数据 │ 静态内置 │ └──────────────────────────────────────────────────────┘ `

本地存储优先

IVGuard 的 MVP 版本采用 纯本地存储 架构，所有数据保存在设备本地，不涉及云端传输：

` 数据存储位置:

Preferences (‘ivguard_db’): ├── 药物列表 medicines ├── 监控会话 monitor_sessions ├── 费用条目 cost_items ├── 医保设置 insurance_policy ├── 应用设置 app_settings ├── 用户角色 user_role └── 预警事件 alert_events

无云端存储: ✗ 无用户账号系统 ✗ 无数据上传 ✗ 无第三方数据共享 ✓ 所有数据仅存在于设备本地 `

这种设计在 MVP 阶段的优势是显著的：无需后端服务器、无需网络安全协议、无需数据合规审批、无需用户注册登录。同时，DataStore 的抽象层设计为未来引入云端同步预留了扩展点——只需在 DataStore 中增加云端读写逻辑，上层代码无需变更。

8.4 可维护性需求

分层架构的可维护性

IVGuard 的五层架构直接支撑了以下可维护性指标：

服务单例的可维护性

静态类模式的 Service 使得代码定位和修改变得极其直观：

` 需求: “修改语音提醒的文案”

定位路径:

影响范围: 仅 SpeechService.ets 一个文件 回归风险: 仅影响语音输出，不影响其他功能 `

组件复用的可维护性

8 个通用组件在多个页面间复用，降低了重复代码量：

` 组件复用率:

LevelProgress: 2 个页面使用 → 1 个组件替代 2 份重复代码 MedicineCard: 2 个页面使用 → 节省约 120 行代码 AlertCard: 3 个页面使用 → 节省约 180 行代码 FlowChart: 2 个页面使用 → 节省约 200 行代码 CostPieChart: 2 个页面使用 → 节省约 200 行代码

总节省: 约 700 行代码 (占页面层代码的 ~23%) `

8.5 可扩展性需求

IVGuard 在架构层面预留了多个扩展点，确保未来功能迭代无需大规模重构：

扩展点一：OpenCV NAPI 预留

当前 VisionService 采用模拟算法，未来接入真实视觉识别时，需要通过 NAPI（Native API）调用 OpenCV：

` 扩展路径:

当前 (MVP): VisionService.analyzeFrame(frame) → 模拟: currentLevel – random(1-2)

未来 (生产): VisionService.analyzeFrame(frame) → NAPI: OpenCVUtils.pixelMapToMat(frame) → NAPI: StickerDetector.detect(mat) → NAPI: LevelReader.read(stickerRegion) → 返回真实液位值

变更范围: 仅 VisionService.ets 内部实现 上层影响: 无 (MonitorPage 调用接口不变) `

扩展点二：手表端预留

WatchService 的接口设计已考虑手表端扩展：

` ypescript export class WatchService { // 当前实现: 模拟手表通信 static async sync(data: MonitorSession): Promise { // TODO: 通过 DeviceManager API 实现真实通信 }

static async vibrate(pattern: string): Promise { // TODO: 调用手表端震动 API }

// 未来扩展: 手表端 UI // static async updateWidget(level: number): Promise // static async showAlert(message: string): Promise } `

扩展点三：云端同步预留

DataStore 的抽象层设计支持未来无缝切换至云端同步：

` 当前架构: Page → DataStore.save() → Preferences.put()

未来架构: Page → DataStore.save() → Preferences.put() (本地缓存) + CloudSync.upload() (云端同步)

Page → DataStore.load() → Preferences.get() (本地优先) + CloudSync.download() (冲突合并) `

扩展点四：多语言预留

所有用户可见的字符串均未硬编码在页面层，而是通过常量或数据模型提供：

` ypescript // 当前: 中文硬编码 (MVP 简化) Text(‘当前液位’)

// 未来: 多语言支持 Text(StringResource.get(‘monitor_current_level’)) // zh: ‘当前液位’ // en: ‘Current Level’ `

扩展点五：主题切换预留

AppSettings 数据模型中预留了 darkMode 字段：

ypescript export class AppSettings { alertThreshold: number = 20 speechEnabled: boolean = true darkMode: boolean = false // 预留：深色模式 fontSize: number = 16 // 预留：字号调整 language: string = 'zh-CN' // 预留：语言设置 }

9. 核心技术决策记录

技术决策记录（Architecture Decision Record, ADR）是 IVGuard 项目最重要的架构资产之一。每个决策都经过充分的方案对比和利弊权衡，确保选择的方案在当前阶段是最优解，同时为未来的演进预留了空间。

9.1 视觉识别方案选择

决策编号: ADR-001 决策状态: 已采纳 决策日期: 项目启动期

决策背景

IVGuard 的核心功能是输液液位识别。需要选择一种可靠的液位识别方案，使得普通智能手机能够准确读取输液袋中的液位信息。

候选方案

方案 A：纯颜色边界检测

` 原理: 输液袋中液体区域与空气区域的颜色/透明度不同 通过检测颜色边界确定液面位置 液位 = 边界位置 / 输液袋总高度

优势: ✓ 无需额外硬件 ✓ 实现简单

劣势: ✗ 受光照影响大 (日光/灯光/阴影) ✗ 受输液袋形状影响 (不同厂家袋型不同) ✗ 受液体颜色影响 (有色液体 vs 无色液体) ✗ 识别精度约 ±15% ✗ 需要大量训练数据 `

方案 B：贴纸刻度读取（最终选择）

` 原理: 在输液袋外壁贴一张专用贴纸 贴纸包含等间距刻度线和颜色标记 视觉算法通过识别刻度线与液面的相对位置确定液位 液位 = 液面处刻度值

优势: ✓ 刻度提供绝对参考系，消除形状/角度误差 ✓ 颜色标记作为辅助识别，双重保障 ✓ 识别精度约 ±5% ✓ 对光照条件不敏感 ✓ 不同输液袋通用

劣势: ✗ 需要物理贴纸 (成本约 0.5 元/张) ✗ 贴纸粘贴需要规范操作 ✗ NFC 芯片增加贴纸成本 `

方案 C：液位传感器硬件

` 原理: 在输液袋上安装专用液位传感器 通过电阻/电容/超声波原理直接测量液位

优势: ✓ 精度极高 (±1%) ✓ 不受视觉条件影响

劣势: ✗ 需要专用硬件，成本高 (50-200 元/个) ✗ 需要与输液袋集成，涉及医疗器械审批 ✗ 需要蓝牙/WiFi 桥接到手机 ✗ 不适合 MVP 验证 `

决策结论

选择 方案 B（贴纸刻度读取），理由：

影响范围

• VisionService.ets：识别算法需针对贴纸刻度设计
• NfcService.ets：需实现 NFC 贴纸读取
• MonitorOverlay.ets：需叠加显示识别结果
• 硬件供应链：需设计并生产专用贴纸

9.2 多瓶监控方案

决策编号: ADR-002 决策状态: 已采纳 决策日期: 项目启动期

决策背景

临床场景中，患者可能同时接受多瓶输液（序贯输注或双通道输注）。需要选择多瓶监控的实现方式。

候选方案

方案 A：快速切换监控（最终选择）

` 原理: 用户在多个输液瓶之间快速切换 每次只监控一瓶 通过 Tab 或下拉选择切换目标

优势: ✓ 实现简单 ✓ 单摄像头即可 ✓ UI 设计简洁 ✓ 符合序贯输注的常见场景

劣势: ✗ 无法同时监控多瓶 ✗ 切换间隔存在监控盲区 `

方案 B：同时多标记监控

` 原理: 在同一画面中识别多个贴纸标记 分别计算每个标记的液位 同时展示多瓶状态

优势: ✓ 真正的多瓶并行监控 ✓ 无切换盲区 ✓ 适合双通道输注

劣势: ✗ 视觉识别算法复杂度倍增 ✗ 需要更广的摄像头视野 ✗ UI 展示复杂 ✗ 性能开销增大 ✗ 多标记干扰问题 `

决策结论

选择 方案 A（快速切换监控），理由：

9.3 家属端方案

决策编号: ADR-003 决策状态: 已采纳 决策日期: 项目启动期

决策背景

家属需要远程查看亲人的输液状态。需要选择家属功能的实现方式。

候选方案

方案 A：同 App 角色切换（最终选择）

` 原理: 在同一个 App 中支持三种角色 Index.ets 入口处选择角色 不同角色进入不同的 HomePage 共享底层 Service 和 Model

优势: ✓ 单一 App，开发和维护成本低 ✓ 角色切换方便 (一个手机可切换多个角色) ✓ 共享代码量大 (Service/Component/Model 全部复用) ✓ 应用商店只需发布一个包

劣势: ✗ 角色切换需重新登录 ✗ App 体积稍大 (包含所有角色页面) ✗ 不支持同时在手机端看患者和家属界面 `

方案 B：独立 App

` 原理: 为三种角色分别开发独立 App IVGuard-Patient / IVGuard-Nurse / IVGuard-Family 各自独立安装和运行

优势: ✓ 各 App 功能聚焦，UI 精简 ✓ 可以同时安装运行 (手机端+手表端分别运行) ✓ 安全隔离更彻底

劣势: ✗ 开发和维护成本 ×3 ✗ 代码重复量大 ✗ 三个 App 的发布和更新管理 ✗ 家属 App 的推广和安装门槛 `

决策结论

选择 方案 A（同 App 角色切换），理由：

9.4 数据存储方案

决策编号: ADR-004 决策状态: 已采纳 决策日期: 项目启动期

决策背景

IVGuard 需要本地持久化存储用户数据（药物列表、监控记录、费用数据等）。HarmonyOS 提供了 Preferences（KV 存储）和关系型数据库（RDB）两种方案。

候选方案对比

` 方案 A: Preferences (轻量级 KV 存储) — 最终选择

适用场景: 数据量小、结构简单、查询需求低 数据模型: Key-Value (JSON 序列化) 性能特征: 读取 O(1)，写入需 flush() 存储上限: 建议 < 10KB

优势: ✓ 初始化零开销 ✓ API 极简 (get/put/flush) ✓ 学习成本低 ✓ 适合 MVP 快速验证 ✓ 性能稳定可预测

劣势: ✗ 无法按条件查询 (只能按 Key 读取) ✗ 无事务支持 ✗ 数据量增大后性能下降 ✗ 数据关系需在应用层维护

方案 B: 关系型数据库 (RDB)

适用场景: 数据量大、关系复杂、需复杂查询 数据模型: 关系表 + SQL 性能特征: SQL 解析 + 索引查询 存储上限: 无硬性上限

优势: ✓ 完整 SQL 查询能力 ✓ ACID 事务支持 ✓ 联表查询 ✓ 适合数据量增长 ✓ 数据关系在数据库层维护

劣势: ✗ 初始化开销较大 (建表、索引) ✗ SQL 代码量多 ✗ 学习成本中 ✗ MVP 阶段过度设计 `

决策结论

选择 方案 A（Preferences），理由：

9.5 药物数据库方案

决策编号: ADR-005 决策状态: 已采纳 决策日期: 项目启动期

决策背景

IVGuard 需要内置静脉药物数据库（50 种药物）和药物相互作用数据库（12 组）。需要选择数据的存储和加载方式。

候选方案

方案 A：ArkTS 静态数组（最终选择）

ypescript export class DrugDatabase { static readonly INTERACTIONS: DrugInteraction[] = [ { drugA: '头孢曲松', drugB: '含钙输液', severity: 'high', description: '头孢曲松与含钙输液配伍可形成致命性沉淀' }, // … ] }

方案 B：rawfile JSON 文件

resources/rawfile/drug_interactions.json: [ { "drugA": "头孢曲松", "drugB": "含钙输液", … }, … ]

对比分析

决策结论

选择 方案 A（ArkTS 静态数组），理由：

9.6 状态管理方案

决策编号: ADR-006 决策状态: 已采纳 决策日期: 项目启动期

决策背景

HarmonyOS ArkUI 提供了两套状态管理方案：V1（@Component / @State）和 V2（@ComponentV2 / @Local）。需要选择一套作为项目标准。

候选方案

方案 A：V1 状态管理（最终选择）

` ypescript @Component struct MonitorPage { @State currentLevel: number = 85 @State isMonitoring: boolean = false @Prop alertThreshold: number

build() { Column() { LevelProgress({ level: this.currentLevel }) } } } `

方案 B：V2 状态管理

` ypescript @ComponentV2 struct MonitorPage { @Local currentLevel: number = 85 @Local isMonitoring: boolean = false @Param alertThreshold: number

build() { Column() { LevelProgress({ level: this.currentLevel }) } } } `

对比分析

决策结论

选择 方案 A（V1 状态管理），理由：

9.7 决策记录汇总表

决策原则总结

回顾以上 6 个核心技术决策，可以发现一个统一的决策原则：MVP 优先、渐进演进。

每个决策都在"当前最优"和"未来可扩展"之间取得了平衡：

这种"小步快跑"的技术策略，确保 IVGuard 能够快速验证产品假设，同时不因过早优化而浪费资源，也不因架构缺陷而阻碍未来演进。

附录

附录 A：术语表
