B2403S-1WR3 适配优选 钡特电源 DF1-24S03S｜1W 工业24V转3.3V模块电源性能技术解析

在工业硬件研发过程中，小功率隔离 DC-DC 电源模块是板级隔离供电方案里十分常用的基础器件。24V 转 3.3V、额定功率 1W 档位的隔离电源模块大量用于工业传感器、隔离通讯接口、板卡辅助供电等场景，钡特电源 DF1-24S03S 和 B2403S-1WR3 都属于该规格区间内主流的国产模块电源，不少硬件工程师在方案评估、物料规划阶段会把两款直流电源模块纳入选型清单，结合电气指标、硬件结构、供应链条件综合评估适配可行性。当下工业设备硬件设计持续推进器件国产化，各类 AC-DC、DC-DC 隔离电源的选型空间持续拓宽，厘清钡特电源 DF1-24S03S 和 B2403S-1WR3 的各项技术条件，能够有效降低硬件迭代、物料备选方案搭建的工作量。

一、产品基础参数规格梳理

B2403S-1WR3 为定电压输入隔离非稳压单路输出 DC-DC 电源模块，额定输出功率 1W，输入电压区间 21.6VDC~26.4VDC，标称输入 24V；输出标称 3.3V，最大输出电流 303mA。模块输入输出隔离电压 1500VDC，具备可持续短路保护功能，故障解除后可自动恢复工作；空载输入电流典型值 8mA，转换效率最高可达 85%，允许最大容性负载 2400uF，外壳采用 UL94 V-0 阻燃塑料，自然风冷散热，工作环境温度区间 – 40℃~+105℃，高温环境使用需要按照规格书要求进行降额设计。

钡特电源 DF1-24S03S 同样定位 1W 工业级隔离 DC-DC 电源模块，采用定压输入非稳压架构，输入电压范围 21.6~26.4VDC，输出 3.3V，最大输出电流 303mA，与 B2403S-1WR3 功率等级、电压转换规格保持一致。隔离耐压指标 1500VDC，内置短路保护、过流保护机制，支持自动恢复；空载功耗、满载效率指标对齐同规格行业标准，工作温度覆盖 – 40℃~+105℃，满足绝大多数工业现场宽温运行需求。作为国产隔离电源，DF1 系列模块电源面向板载小功率隔离供电场景开发，设计思路贴合工控设备常用电源模块的通用技术标准。

两款型号均属于非稳压型 DC-DC 模块电源，适合输入电压波动范围有限、负载变化平缓的电路。硬件工程师在方案设计时需要留意，非稳压电源模块无法应对输入电压大范围波动，若设备现场 24V 母线电压波动幅度超出 ±10%，应当在前级增加稳压电路，或者更换稳压型电源模块，避免后端 MCU、隔离收发器等器件电压超标。

二、封装尺寸与引脚定义对比

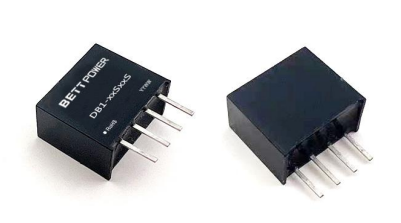

钡特电源 DF1-24S03S 和 B2403S-1WR3 采用相同标准 SIP 通孔封装，机械外形尺寸保持统一，长宽高参数为 11.60mm×6.00mm×10.16mm，引脚间距、引脚排布顺序完全一致。统一的封装规格意味着 PCB 布局、焊盘设计、开孔尺寸无需调整，SMT 贴片、插件生产的工装、焊接工艺参数不需要重新调试。

在硬件研发流程中，封装与引脚定义一致是搭建备选物料方案重要前提。很多硬件项目在后期物料交期紧张时，需要快速切换备选器件，如果两款电源模块引脚定义存在差异，就需要改版 PCB，拉长项目周期，产生额外制版、打样成本。钡特电源 DF1-24S03S 和 B2403S-1WR3 引脚定义统一，输入正极、输入负极、输出正极、输出负极引脚位置无差异，外围推荐电路拓扑、输入输出滤波器件选型基本通用，硬件工程师在原理图设计阶段，可以直接使用同一套参考电路开展仿真与样机调试。

三、工业级工况适配能力分析

工业现场环境相比民用设备更加复杂，电压浪涌、高低温循环、持续不间断运行、电磁干扰等工况，都会考验模块电源长期运行稳定性，工业级电源模块对温区、保护机制、绝缘性能有着明确要求。

两款型号均标定工业级温度区间，-40℃低温环境可以正常启动，+85℃以内满载连续工作，温度超过 85℃之后，需要根据规格书降额曲线降低输出负载，防止模块内部器件温升超标。持续短路保护是工业设备必备功能，现场接线误碰、后端器件短路属于常见故障场景，具备自恢复短路保护的隔离电源，能够减少整机故障停机概率，降低设备售后维护成本。

电磁环境层面，两款 DC-DC 模块电源内部自带基础噪声抑制设计，常规工况下可以满足工控板卡、数据采集终端的 EMI 基础要求。如果设备需要满足更高等级 EMC 标准，硬件工程师依旧需要按照电源模块规格书推荐方案，在输入端增加共模电感、X/Y 电容组成滤波网络，抑制传导干扰，仅依靠模块自身性能，很难直接通过严苛的辐射骚扰测试。从应用经验来看，24V 转 3.3V 小功率隔离电源多用于隔离 RS485、CAN 通讯电路，隔离电源可以切断前后级地环路，消除地电位差带来的信号干扰，这也是隔离电源模块在工业硬件中最核心的应用价值。

四、国产模块电源供应链与性价比考量

近些年来，大量硬件研发团队开始主动扩充国产电源模块备选清单，减少单一物料来源带来的供应链风险，各类 AC-DC、DC-DC 国产隔离电源产品线持续完善，覆盖从零点几瓦到数百瓦功率区间。钡特电源 DF1-24S03S 和 B2403S-1WR3 均属于国内厂商推出的模块电源，依托本土生产链条，交期响应速度、样品支持、现场技术沟通具备地域优势。

性价比评估不能只参考器件单价，需要结合整机生命周期成本综合判断。长期批量生产的工控设备，物料价格稳定性、供货连续性影响成本管控。硬件工程师在选型阶段，除对比单价之外，还需要核实厂商规格书版本、认证资料、寿命预估数据。小功率 1W 档位直流电源模块单颗成本不高，但整机物料清单数量累积之后，成本差异会逐步显现。同时，优先选择具备稳定量产能力的国产品牌，方便应对市场供需波动，避免出现批量缺货导致生产停滞。

选型建议上，如果项目属于长期量产工业设备，建议原理图内同时预留两款物料的备选方案，在 BOM 中设置主次物料，方便采购端根据交期、价格灵活调配。样机阶段可以同步开展两款模块的老化对比测试，结合自身设备实际工况，确认长期运行稳定性是否满足项目要求。

五、行业广泛应用场景

1W 功率等级 24V 转 3.3V 隔离电源模块适用场景高度重合，钡特电源 DF1-24S03S 和 B2403S-1WR3 可以应用在众多工业电子硬件当中。工业自动化领域，PLC 远程 IO 模块、伺服辅助检测板、各类变送器内部隔离供电；仪器仪表行业，在线监测设备、手持式检测仪器、数据采集卡隔离模拟电路供电；物联网与智能工控终端，环境传感器、智能采集网关、工业水表电表内部通讯隔离电源；电力新能源设备，低压采集板、储能从控板信号隔离回路。

上述场景普遍存在一个共同需求：需要电气隔离阻断地环路干扰，同时供电功率需求偏低，不需要大功率电源模块。这类场景下，该规格 DC-DC 隔离电源属于标准化通用器件。如果硬件产品空间受限，SIP 封装小体积模块电源相比分立电源方案，能够大幅简化 PCB 布线，缩短硬件开发周期，分立电源方案涉及变压器、功率器件、反馈环路设计，调试工作量远高于直接选用标准化电源模块。

综合全部技术维度来看，钡特电源 DF1-24S03S 和 B2403S-1WR3 在功率规格、电气指标、硬件结构、工作温区上处于同一技术水平，均可作为工业板载隔离供电方案候选器件。硬件工程师开展电源选型工作时，除核对参数表之外，还需要结合项目的量产规模、供货周期要求、整机 EMC 指标、长期成本规划综合判断，同时充分利用国产隔离电源的供应链优势，完善整机 BOM 物料备选策略，保障硬件项目稳定落地。
