半导体FAB岗位全景图:一条产线背后站着多少种工程师

一条 FAB 产线背后站着十几种工程师,对讲机里 PE、EE、PIE、QE 满天飞,新人第一天进厂多半都是懵的,我当年也不例外。这篇是整个岗位专栏的开篇地图:先按价值链把厂里的岗位拆成工艺开发、设备保障、生产运营、质量数据四大块,再讲前道后道的生态差异、薪资和学历门槛的真相、新人最常踩的三个坑,最后给一个选岗的实操框架。不吹不黑,全是我这些年在产线上攒下来的一手观察,帮你在入行之前把这张地图先印进脑子里,后面每一步选择都不慌。

一、一条产线背后站着多少种工程师

很多人以为芯片是机器"印"出来的,进厂之前我也这么想。直到第一天跟着师傅换上无尘服进洁净间,才知道每片 wafer 要在 FAB 里走完几百道工序,光刻、刻蚀、薄膜、注入、清洗来来回回几十个循环,一片晶圆从投片到出货要走两到三个月。背后不是一台机器在干活,而是十几个工种在接力。我刚进厂那会儿真被这阵仗吓到:对讲机里一会儿喊 PE 到机台确认参数,一会儿喊 EE 紧急支援救机,还有 PIE、QE、YE 满天飞,我站在黄光区里连谁是谁都分不清。带我的师傅看我发懵,扔下一句话:先把人认全,再谈干活。后来我花了整整一个月,把厂里每个部门的职责挨个问了一遍,才发现这张岗位地图比工艺流程图还复杂。更麻烦的是,不同厂叫法还不统一:有的厂把设备工程师叫 EE,有的叫 ET;有的把整合工程师归在技术开发部,有的单独设整合部。你要是拿着这家厂的岗位认知去另一家面试,很容易鸡同鸭讲。所以这个系列的第一篇,我不讲任何具体工艺,先把 FAB 的岗位版图给你摊开讲透,这是后面所有内容的地基。顺带说一句,这张地图不光对新人有用:我后来带团队面试,发现不少干了三四年的工程师,对隔壁部门在干什么依然一知半解,跨部门扯皮的根源多半在这。把全景图装进脑子,是这个行业里性价比最高的一笔投资。

这篇先把 FAB 的岗位地图摊开,你可以把它想成一支足球队:厂长是主教练,PIE 是中场核心,负责串联前后道、组织进攻;PE 是各条产线上的前锋,负责临门一脚把工艺调通;EE 是守门员,机台就是球门,设备一趴窝全队都白跑;QE 是场上的裁判,盯着每一个动作合不合规格;YE 是场边的数据分析师,盯着比分和跑动热图找问题。生产工程师则像领队,安排谁上场、怎么轮换。我入行第三年才真正体会到这个比喻的妙处:一场球赢不赢,从来不是某个位置单独决定的。我见过工艺很强的厂因为设备维护拉胯,良率始终上不去;也见过设备保养一流的厂,因为整合方案定得糙,新品导入一拖再拖,客户等得直接改下单给别家。对刚要入行的同学来说,最重要的不是马上判断哪个岗位"最好",而是先搞清楚每个位置在场上干什么、彼此怎么传球。搞清了这个,你才知道自己适合站哪个位置:是喜欢冲在前面调工艺,还是守在后面保设备,还是站在中场看全局。另外提醒一句,看岗位别只看头衔,要看这个岗在厂里的"生态位":它上游是谁、下游是谁、出了问题谁找它、它又能找谁。生态位决定了话语权,话语权决定了资源和成长速度,这是我用好几年才悟出来的道理。后面几节我按价值链把这些岗位一块一块拆给你看。

维度

前道(晶圆制造)

后道(封装测试)

核心岗

PIE/PE/EE/YE

封装/测试工程师

知识偏重

物理化学/设备

结构/电性

学历门槛

硕士为主

本科可入

转岗跨度

相对独立

二、按价值链拆成四块

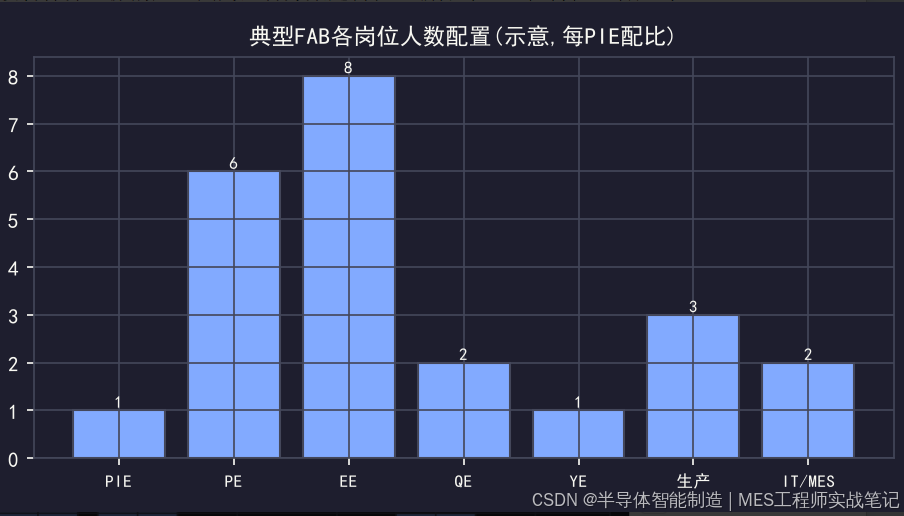

第一块是"工艺开发",这是 FAB 的技术心脏。PIE 牵头定整合方案,PE 按模块分工:光刻 PE 管曝光对准,刻蚀 PE 管图形转移,薄膜 PE 管沉积质量,注入 PE 管掺杂剂量,大家合力把实验室里的配方一步步变成能稳定量产的 Recipe。这块的人最烧脑,也最容易出成果,厂里的技术明星多半出在这里。第二块是"设备保障",EE 是绝对主力,负责机台的日常维护、故障修复、备件管理和 PM 排程。别小看这块:一台先进光刻机售价几千万美元,一台刻蚀机、薄膜机也动辄一两千万人民币,机台停一小时,产能损失就是几十万。所以 EE 是全厂神经最紧绷的一群人,对讲机响得最频繁的也是他们。我刚进厂时看不懂为什么 EE 走路都带小跑,后来自己顶了一次夜班才明白:机台报警的那一刻,全产线的眼睛都盯着你什么时候能把它救回来。顺便给个直观的数量感:一个成熟厂区里,大致每一名 PIE 会对应五六名 PE、七八名 EE,QE 和 YE 加起来两三名,生产和系统支持再来几名。这个配比不同厂有出入,但能帮你理解各岗位的供需盘子——EE 招得最多,PIE 最精贵。这两块加起来,占了 FAB 工程师人数的一大半,也是招聘市场上最常见的岗位。

第三块是"生产运营"。生产工程师排产、盯 WIP(在制品)、调度人力和机台产能,是厂里的调度员。外行觉得这活不技术,其实一条月产几万片的产线,几百台机台、几十个工序段,怎么排才能让瓶颈机台吃满、让急单插队又不打乱整体节奏,这里面全是运筹学。我见过一位资深生产主管,光靠调整投片节奏就把月产出提了百分之五,比很多工艺优化项目见效还快,年终评优拿得毫无争议。第四块是"质量与数据":QE 把关来料和过程质量,处理客诉和审核,客户来稽核时最忙的就是他们;YE 做良率拆解,把"这批货为什么坏了"翻译成"哪一步工序、哪台机台出了什么问题";IT 和 MES 工程师把系统搭起来,让每天产生的几百万条数据能被查、能报警、能追溯。这四块环环相扣:工艺开发出方案,设备保障出稼动,生产运营出产量,质量数据出反馈,缺了任何一块整条线都转不动。这四块里没有高低贵贱,只有离核心价值远近之分,判断标准很简单:这个岗位的产出,是否直接影响良率、产能或交付,越直接越核心。你面试时如果能把这四块的关系讲清楚,面试官基本会默认你不是纯小白,这一点我屡试不爽。

工作年限

月薪范围(元)

说明

应届硕士

15000-22000

前道核心岗起薪

3年

25000-35000

能独立owner模块

5年

38000-55000

段整合/资深

10年

60000-90000

专家/经理

三、前后道还不一样

再往大了看,半导体制造分前道和后道,两边的岗位生态差别很大。前道就是晶圆制造,FEOL 做器件、BEOL 做互连,岗位最密集,PE、PIE、EE、YE 都扎在这里,无尘室等级最高,投资也最重——一座先进前道厂动辄几百亿投资,厂房里连空气都是钱。后道是封装测试,把切好的裸片装进封装体、打线或者倒装、再做电性测试和老化筛选,有封装工程师、测试工程师、可靠性工程师等岗位。新人最容易忽略的一点:这两边的知识体系差别很大。前道偏物理化学和精密设备,你天天打交道的是等离子体、薄膜应力、掺杂浓度;后道偏结构、材料和电性,你琢磨的是焊点可靠性、翘曲控制、测试向量覆盖率。我有个同学从前道刻蚀转去后道封装,头半年基本等于重新学一遍,他自己的原话是"感觉换了个行业"。所以选岗之前最好想清楚:一旦在某一边深耕三五年,跨到另一边的成本不小,虽然不是不能跨,但你要有从头再来的心理准备。另外前道厂和后道厂的地理分布、加班文化、薪资水位也有差异,前道厂集中在几个大城市圈,后道厂布局更分散,这些生活层面的因素也值得纳入考量,毕竟一干就是好几年,通勤和安家不是小事。

还有一个新人几乎人人都混的点:PIE 和 PE 都带"工艺"两个字,到底差在哪?我用一个真实场景讲清楚。某次客户反馈器件漏电超标,PIE 先上场:把电性数据拆开,定位到漏电和某两层薄膜的界面质量相关,于是给薄膜 PE 下了个目标——把界面态密度压下去。接下来 PE 上场:设计实验,调前处理时间、改沉积温度、加一步界面处理,两周后把三组数据交回去,PIE 权衡良率和产能后拍板选方案。你看,PIE 看的是整条链路和良率全局,负责"定义问题、拆解到位";PE 盯的是单个模块的深耕,负责"动手解决"。两者的思维方式完全不同:PIE 要横着想,把几百步工序串成一条线;PE 要竖着钻,把自己那一步吃到骨头里。这也决定了两条典型的职业路线:想往管理和全局方向走的,PIE 是更好的跳板,因为你天天和各部门、客户打交道,视野和人脉攒得快;想做技术专家、享受把一个模块吃到极致的,PE 这条线更纯粹,护城河也更深。我建议应届生如果两个 offer 都有,先问自己一个问题:你是开会讨论方案时兴奋,还是守在机台边看数据时兴奋?答案基本就是你的选择,别拧着性格选岗,那种日复一日的消耗很磨人。

类别

要求

硬技能

半导体物理/化工基础、SPC、Recipe逻辑

软技能

跨岗沟通、抗压、夜班适应

学历门槛

前道硕士、后道本科

加分项

轮岗经历、英语文献、数据分析

四、薪资与门槛的真相

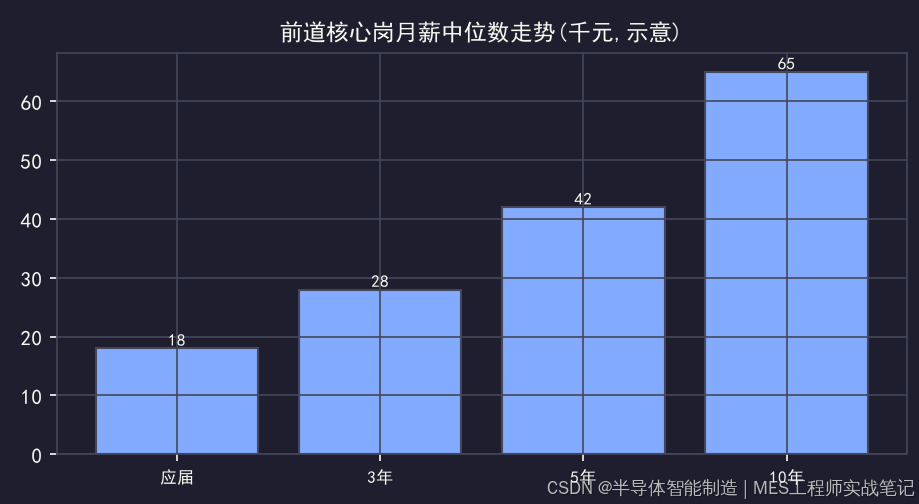

聊点大家最关心的:钱。头部 FAB 里,应届硕士进 PE、PIE 岗,月薪普遍在一万五到两万二之间,加上年终奖和各种补贴,第一年总包大多能到二十五万到三十五万。听着不错,但真正的分水岭在三到五年:能独立 owner 一个模块或一段整合的人,月薪能跳到四五万,而只会执行、不能独立扛事的人,可能还停在两万五上下,同一批入职的人差距在这个阶段迅速拉开,这是我见过最真实的贫富分化现场。EE 的情况比较特殊:起薪看着比 PE 低一档,应届本科一万二到一万八,但因为要倒班救机,夜班补贴、深夜餐补、节假日加班费实打实,一个月倒班补贴两三千到五千不等,实际到手常常不比同级 PE 少。代价也明摆着:生物钟紊乱、半夜被对讲机叫醒是常态。我倒班那两年,最怕凌晨三点对讲机响,那种从睡梦里被拽起来直奔机台的感觉,没经历过的人很难懂。另外年终奖的弹性也要问清楚,有的厂保底两个月、效益好时能发到六八个月,同样的月薪,年底到手能差出小十万。所以看薪资一定要看"总包结构"和"付出结构",别只盯着 offer 上那个月薪数字,那个数字最没有信息量。

学历门槛上,前道核心岗(PE、PIE、YE)现在普遍要求硕士,专业集中在微电子、材料、化工、物理这几个方向,头部厂商竞争激烈的岗位甚至博士优先;后道和部分支持岗(设备、生产、QE)本科就能进,机械、电气、自动化专业的本科生做 EE 是非常主流的路径,性价比也高。这里我要泼一盆冷水:别被"半导体高薪"这四个字冲昏头。同一座厂里,不同岗位的薪资差一倍很正常——核心工艺岗和边缘支持岗,五年后可能是五万和两万五的差距,招聘广告永远只写最高的那一档。更扎心的是,有些岗位听着高大上,实际天花板很低,干三年就到顶,往后全靠熬资历。我带过一个学弟,当年为了两千块的起薪差,放弃了工艺岗选了一个厂务相关的岗位,三年后想转回工艺,发现窗口已经关了:应届生通道不再对他开放,社招又要求对口经验,卡在中间进退两难,追悔莫及。所以我的建议一直是:应届这一步,选赛道的权重要远大于选起薪,起薪差三千块,两年就追回来了;赛道选错了,可能五年都掰不回来。这笔账,入行前一定要自己算明白。

五、新人最常踩的坑

说几个我亲眼见过的坑。坑一:只盯薪资不看成长路径。有个应届生进厂时挑了个起薪最高的岗,结果那个岗的日常就是跑数据、填报表,干了两年连一次完整的实验都没主导过,跳槽时简历上写不出任何拿得出手的项目,面试官问"你独立解决过什么问题",他答不上来,场面一度非常尴尬。坑二:怕倒班选了支持岗,结果离核心工艺越来越远。倒班确实辛苦,但 FAB 里离机台越近的岗位,积累的护城河越深;离机台越远,可替代性越强,裁员时先动的往往也是外围。坑三:把"稳定"当成"没发展",一言不合就想跳槽。其实大厂里有清晰的双通道——管理线和专家线,三年可以竞聘资深、五年可以竞聘主任级,只是这些机会不会主动砸到你头上,要自己盯着内部公示去争取。我见过太多人在厂里默默干活等着被发现,最后被会表达的同事一次次截胡,然后归因成"厂里没机会",转头跳去一个更差的平台。机会从来都有,只是从不留给不吭声的人,这句话糙,但在大厂里就是铁律。

再说说正面案例带来的启发。我带过的应届生里,成长最快的不是学历最好的,也不是最聪明的,而是入职第一个月就干了两件事的人:第一,把前后道完整流程图亲手画了一遍,贴在工位上,每学一个新工序就往上补一笔,三个月后那张图密密麻麻全是他自己的注记;第二,脸皮厚,敢在 EE 修机台的时候凑过去看,边看边问这根管路是干嘛的、这个阀为什么会漏,被赶走两次还接着来。半年之后,这个人成了组里唯一一个既懂自己模块工艺、又能和 EE 顺畅对话的新人,第二年就被 PIE 部门点名要人,晋升速度比同期快了整整一档。对比之下,同批另一个背景更好的同学,守着自己的一亩三分地,交代什么做什么,从不多问一句,两年后还是只会跑自己那几个 Recipe,机台一换型号就抓瞎。这两个人的差距,不是智商,是把岗位全景图印进脑子的意识。所以我把这篇放在专栏第一篇:你可以暂时不懂任何一个工艺细节,但你必须先知道整个厂是怎么转起来的、每个岗位的价值在哪里、信息和责任是怎么流动的,后面每一步职业选择才不会乱。

六、怎么选适合自己的位置

最后给一个实操性的选择框架。喜欢琢磨机械、电气、动手拆装的,EE 很对口,而且本科就能入场,成长路径清晰,做好了还能跳设备厂商做应用工程师,薪资往往更香,还不用倒班。喜欢做实验、把配方一点点调通、看到数据变好就打心底里高兴的,PE 是最纯粹的选择,反馈直接,手艺越老越吃香。喜欢统筹全局、和人打交道、把复杂问题拆解成任务分下去的,PIE 或生产工程更适合,这两个岗也是走管理线最快的跳板。性格细致、对数据敏感、坐得住的,QE 和 YE 是稳妥选项,尤其 YE,未来几年数据分析能力在 FAB 里会越来越值钱,会写代码的 YE 已经是各厂争抢的对象。如果你实在不确定,别焦虑,大厂通常给新人半年到一年的轮岗培训期,我当年就是在轮岗时发现自己对着设备比对着报表有热情,才定下方向的。轮岗期间多写笔记、多对比自己在不同岗位上的状态:哪个岗让你下班还愿意琢磨,哪个岗让你一上班就盯着表等下班,身体最诚实。那是你用最低成本试错的窗口期,千万别浑浑噩噩混过去,混过去就要用跳槽来补课了。

最后提醒一句:别一上来就问"哪个岗最赚钱"。我入行这些年看下来,钱从来是跟着能力和稀缺性走的,位置选对了,你愿意钻进去,三五年后自然值钱;位置选错了,再高的起薪也架不住你天天想逃。半导体是个慢行业,一个工艺老手的价值要十年才能完全长出来,急不得,也快不了。这个行业还有个特点:周期性强,景气时全行业抢人,低谷时招聘冻结,所以别拿某一年的行情当常态,把自己的本事攒厚才是穿越周期的唯一办法。这一篇是地图,帮你建立全局感;从下一篇开始,我把 PE、PIE、EE 这些岗位逐个拆开,讲它们真实的一天是怎么过的:几点开早会、异常来了怎么处理、和哪些人配合又和哪些人博弈、成长的关键节点在哪里、薪资在每个阶段大概什么水位。都是我自己和身边同事的一手经验,不掺水。如果你正站在选岗的路口,建议把这个系列追完再做决定;如果你已经在厂里,也可以对照看看自己的位置在全景图里处于什么生态位,值不值得继续深耕。地图在手,路怎么走,你自己说了算。再补充一个很多人问过我的问题:三十岁转行进 FAB 还来得及吗?我的答案是分岗位看。EE 和生产岗对转行者相对友好,机械电气背景的工程师带着几年经验进来,上手比应届生还快;PE 和 PIE 则更看重科班基础和年限积累,转行成本高一些,要做好从初级岗重新起步的准备。还有人问女生适不适合进 FAB,我的观察是产线上优秀的女工程师非常多,尤其在 QE、YE、PIE 这些细致和沟通并重的岗位上,性别从来不是门槛,能不能沉下心才是。这个专栏后面每一篇的结构都会保持一致:岗位定位、真实日常、核心本事、协作关系、成长路径、入行建议,六个板块把一个岗位从里到外讲清楚,你可以按需跳读,也可以整个系列连着看,串起来就是一张完整的 FAB 职业地图。最后留一个小作业:看完这篇,试着把你理解的岗位地图亲手画出来,画不出来的地方,就是你下一步要补的课。

写在最后

你现在是 FAB 里哪个岗?当初选这个岗是冲着薪资、专业对口还是纯粹机缘巧合?如果重来一次你还会这么选吗?评论区报一下你的岗位和年限,聊聊你踩过的坑和捡到的宝。我下篇开始逐个拆具体岗位,会把你们评论区的真实情况和问题带进去写,这个专栏是我和你们一起完成的。
